Изгибная рама тип U/C

Код изделия

UTC-5610          Грузоподъемность100 кН Изгибная Рама Испытания
UTC-5630          Грузоподъемность300 кН Изгибная Рама Испытания C Тип

Стандарты

EN 1338, 1339, 1340, 1341, 1343, 12390-5, 12390-6; BS 1881;

ASTM C78, C293, C496

Универсальные испытательные рамы на изгиб UTEST рассчитаны на минимальное отклонение при максимальной нагрузке, что обеспечивает очень высокую точность. Рама нагрузки представляет собой сварную стальную конструкцию, несущий поршень, установленный на верхней перекладине. Рамы имеют один действующий вниз поглаживающий поршень с защитой от переключения перемещения, чтобы выключить машину при достижении максимального перемещения поршня. Возврат поршня осуществляется пружиной, чтобы получить максимальную точность измерения нагрузки. Тензодатчик используется для измерения нагрузки на всех рамах.

 Каждая модель предназначена для приема всех аксессуаров, необходимых для испытаний на изгиб, поперечное или сжатие.

UTEST Модели Изгибных Рам UTC-5610 и UTC-5630 предназначены для легкой и практичной фронтальной нагрузки образцов.

UTC-5630 Очень жесткая конструкция типа C идеально подходящая как для обычных испытаний на изгиб, так и для более сложных испытаний, таких как индекс деформируемости и пластичности.

Рама нагрузки обеспечивает стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Все рамы могут быть подключены к любой компрессионной машине UTEST в качестве второй рамы или могут использоваться с любым блоком питания UTEST в качестве независимой Изгибной Машины.

Основными характеристиками являются:

Балка, бордюр, испытание с контролем отклонения

• Высокая стабильность сварного узла
• Предохранительный концевой выключатель для хода поршня 100 мм
• Высокоточное измерение нагрузки с помощью тензометрических датчиков давления
• Может принимать широкий ассортимент аксессуаров для указанных стандартов
• Может быть подключен к любой компрессионной машине UTEST или блоку питания UTEST

Испытательные сборки, такие как;

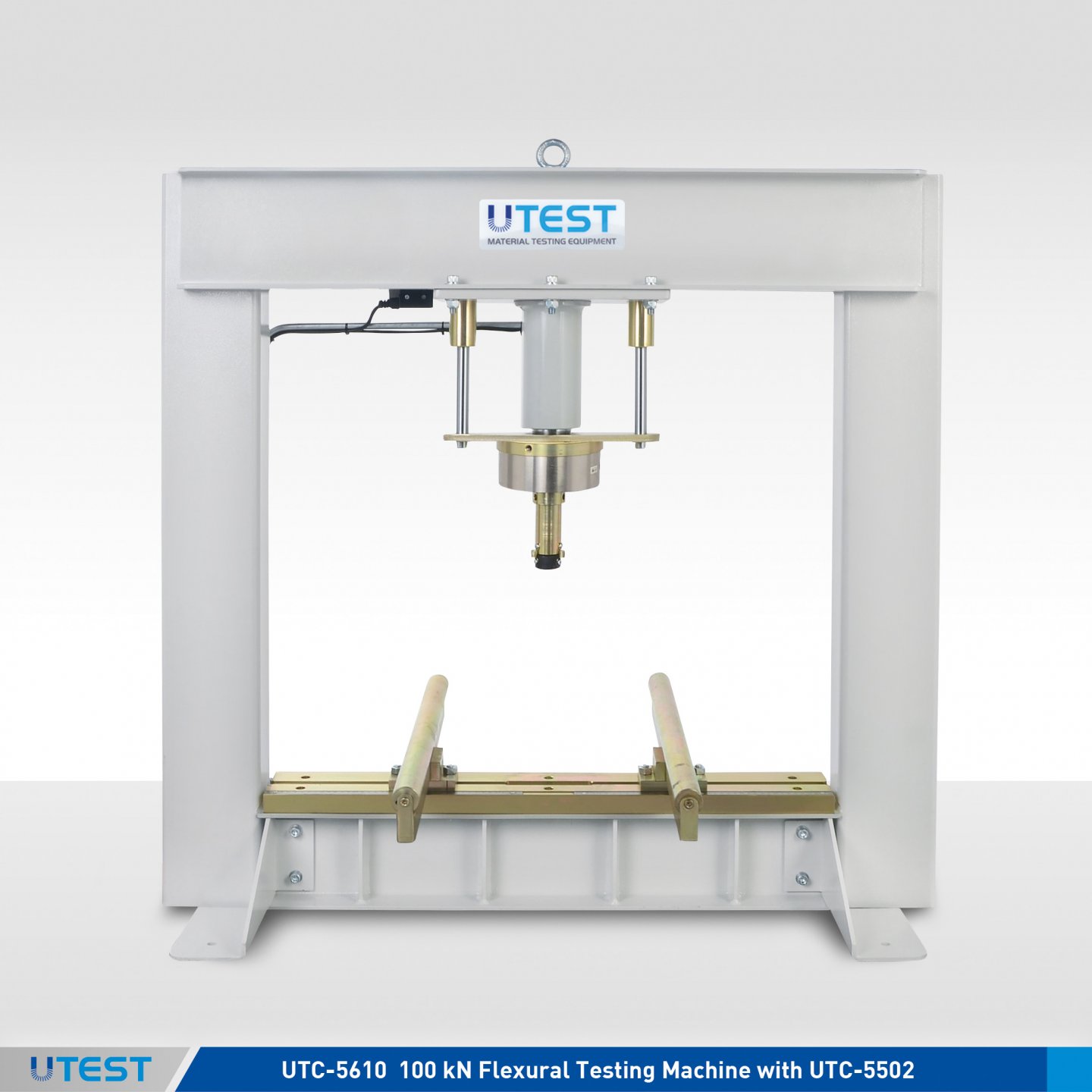

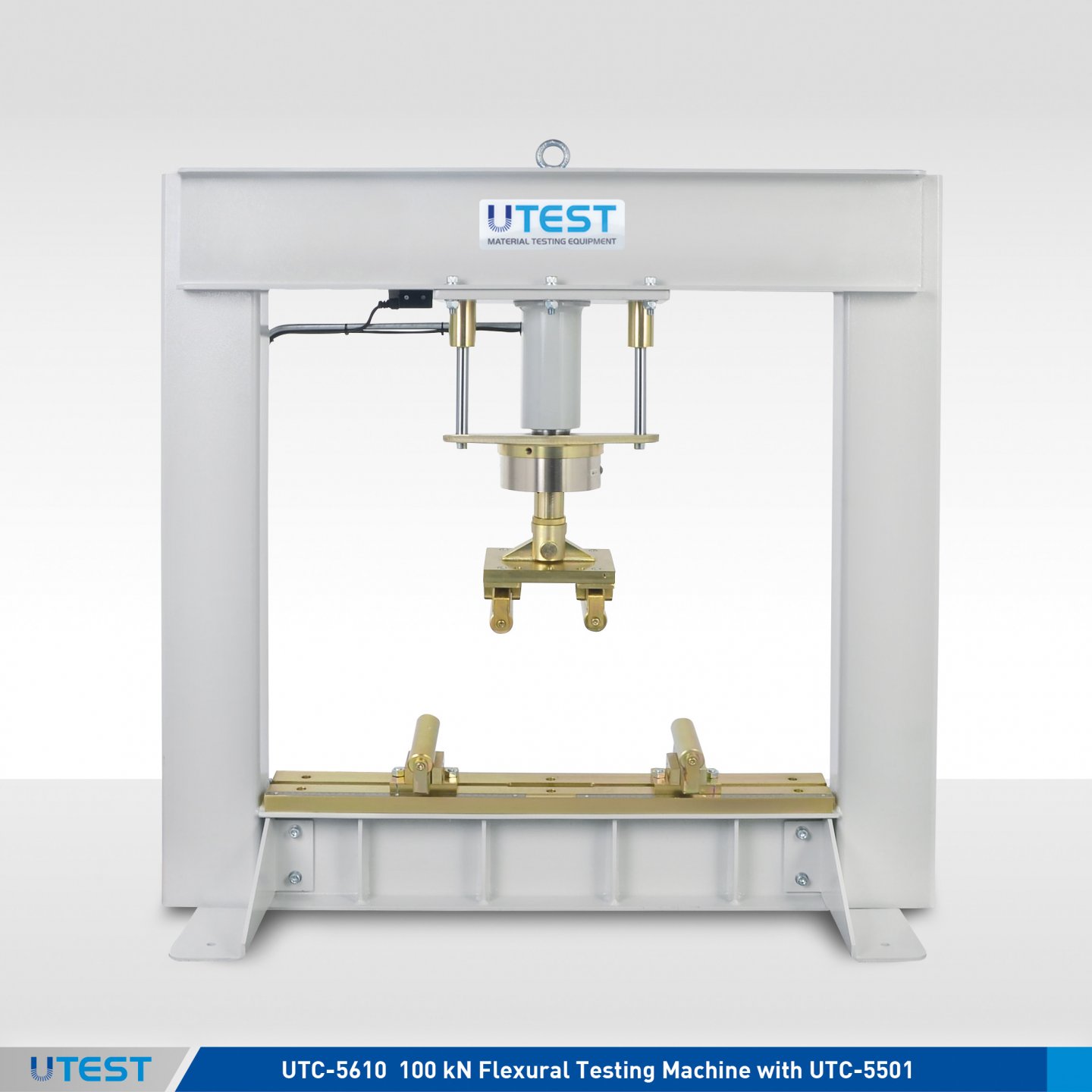

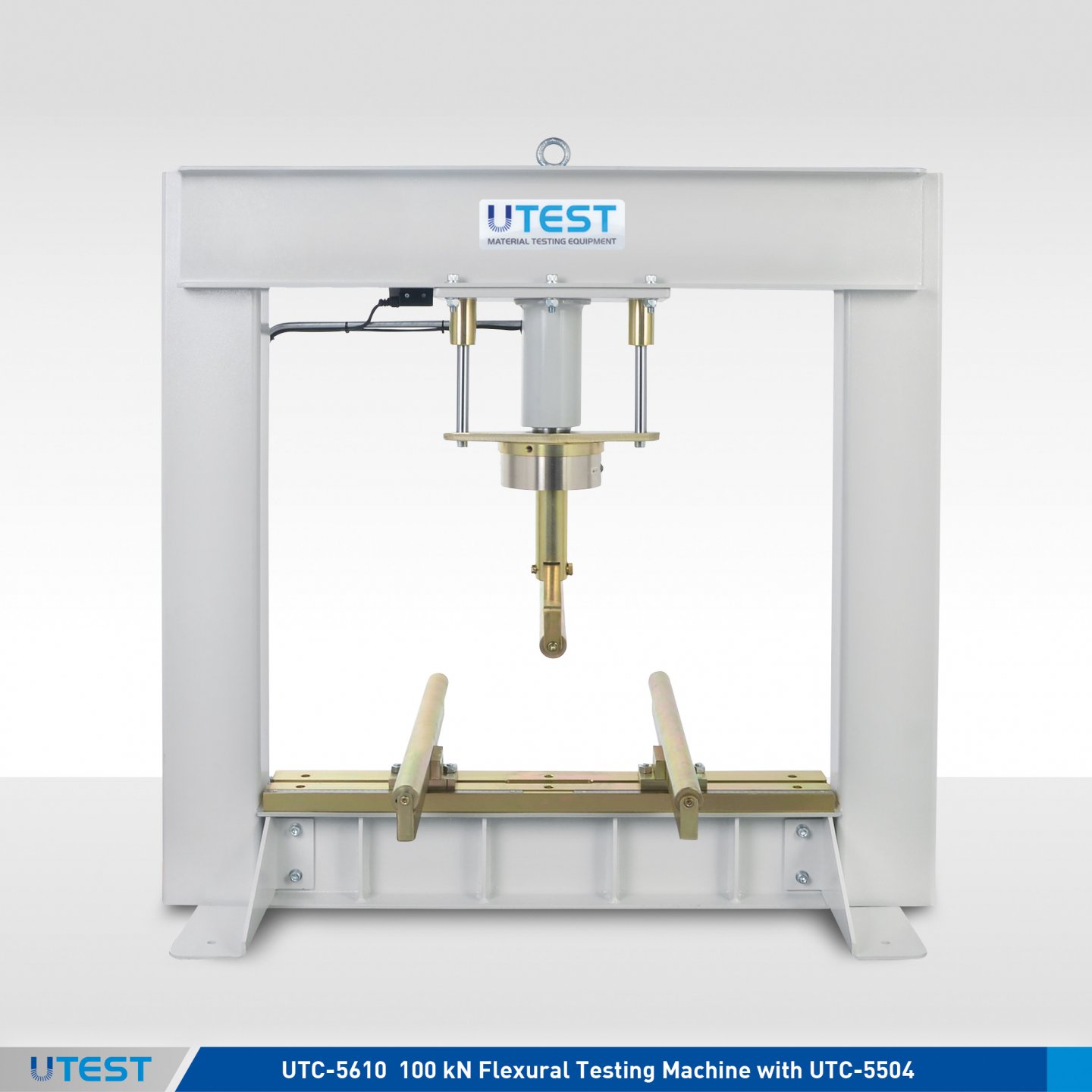

• Испытание на прочность при изгибе бетонной балки(UTC-5501), бордюра (UTC-5502) и каменной плиты (UTC-5504),
• Косвенное испытание тротуарной плитки на прочность при растяжении (UTC-0355 и UTC-5510),
• Испытание на прочность при разрыве бетонных кубов (UTC-0360) и цилиндров (UTC-0350),

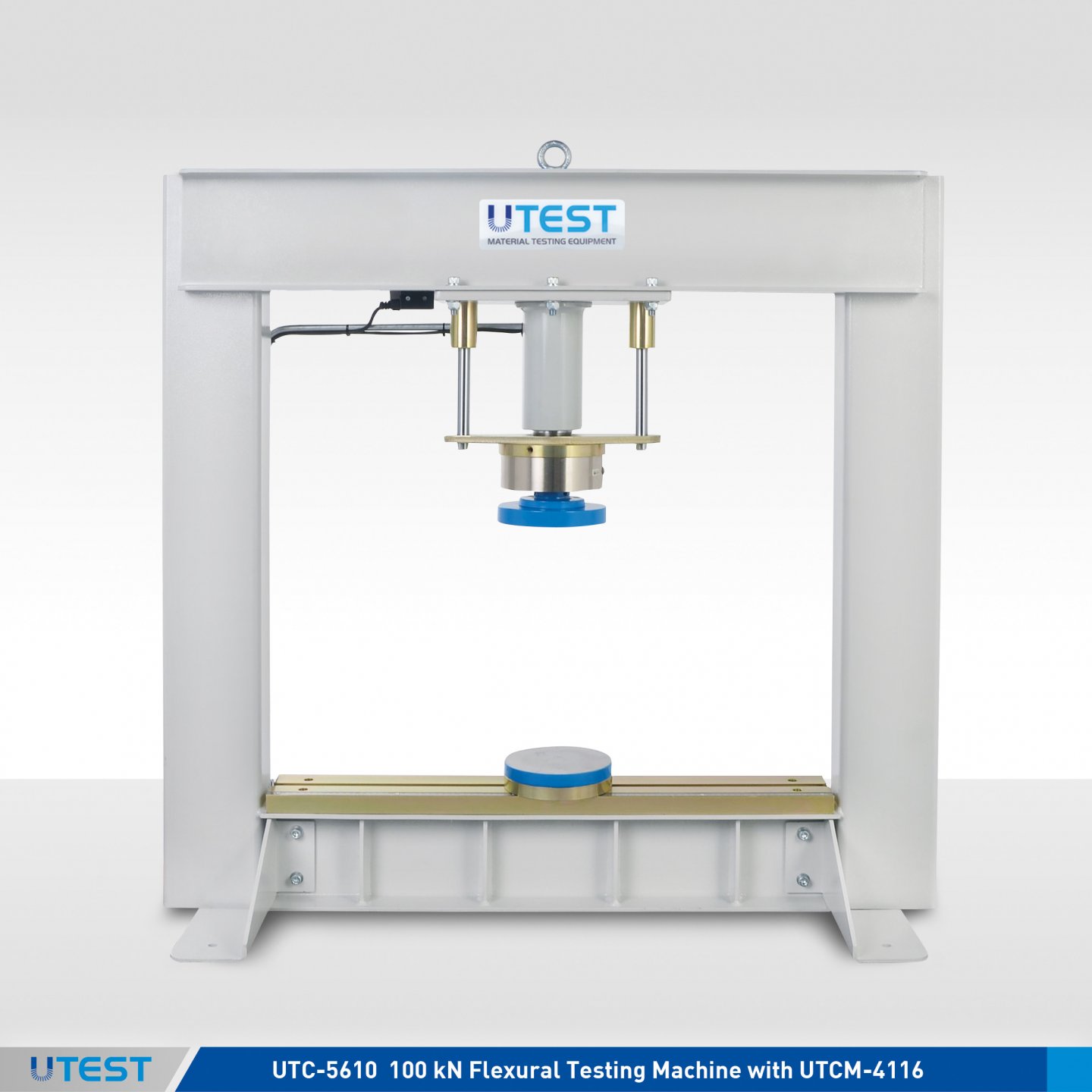

• Испытание на прочность при сжатии любого строительного материала (UTCM-4116 и дистанционные детали UTC-4630, UTC-4631, UTC-4633 и UTC-4634) следует заказывать отдельно.
