ASTM - Рамы для испытаний на сжатие для блоков и цилиндров

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

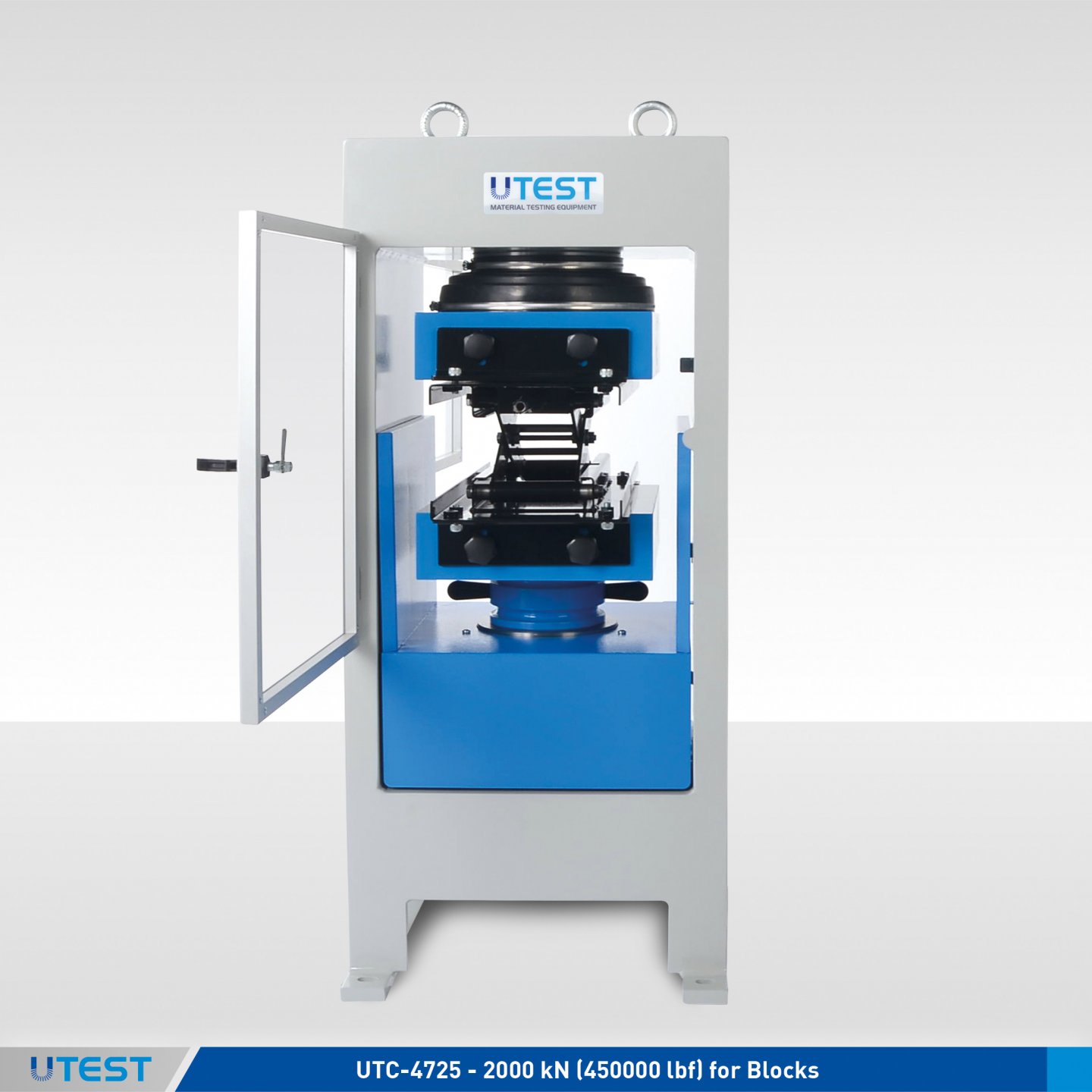

UTC-4725	Рама для испытаний на сжатие для блоков и цилиндров 2000 кН (450000 фунтов), ASTM
UTC-4735	Рама для испытаний на сжатие для блоков и цилиндров 3000 кН (670000 фунтов), ASTM
UTC-4528	Оборудование для замены верхних опорных пластин для UTC-4725 и UTC-4735
UTC-4682	Опора для Испытательных рам на сжатие со сварной стенкой 2000 кН (450000 фунтов) и 3000 кН (670000 фунтов)

Стандарты

ASTM C39, C140, C1314; AASHTO T22

Испытательные рамы ASTM & AASHTO на сжатие для блоков и цилиндров состоят из жестких сварных стальных стенок, узла нагрузочного цилиндра и нижних и верхних (сферически расположенных) опорных пластин.

Рамки обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршней рассчитан на работу с грузоподъемностью. Нижние опорные пластины снабжены центрирующей линией/линиями

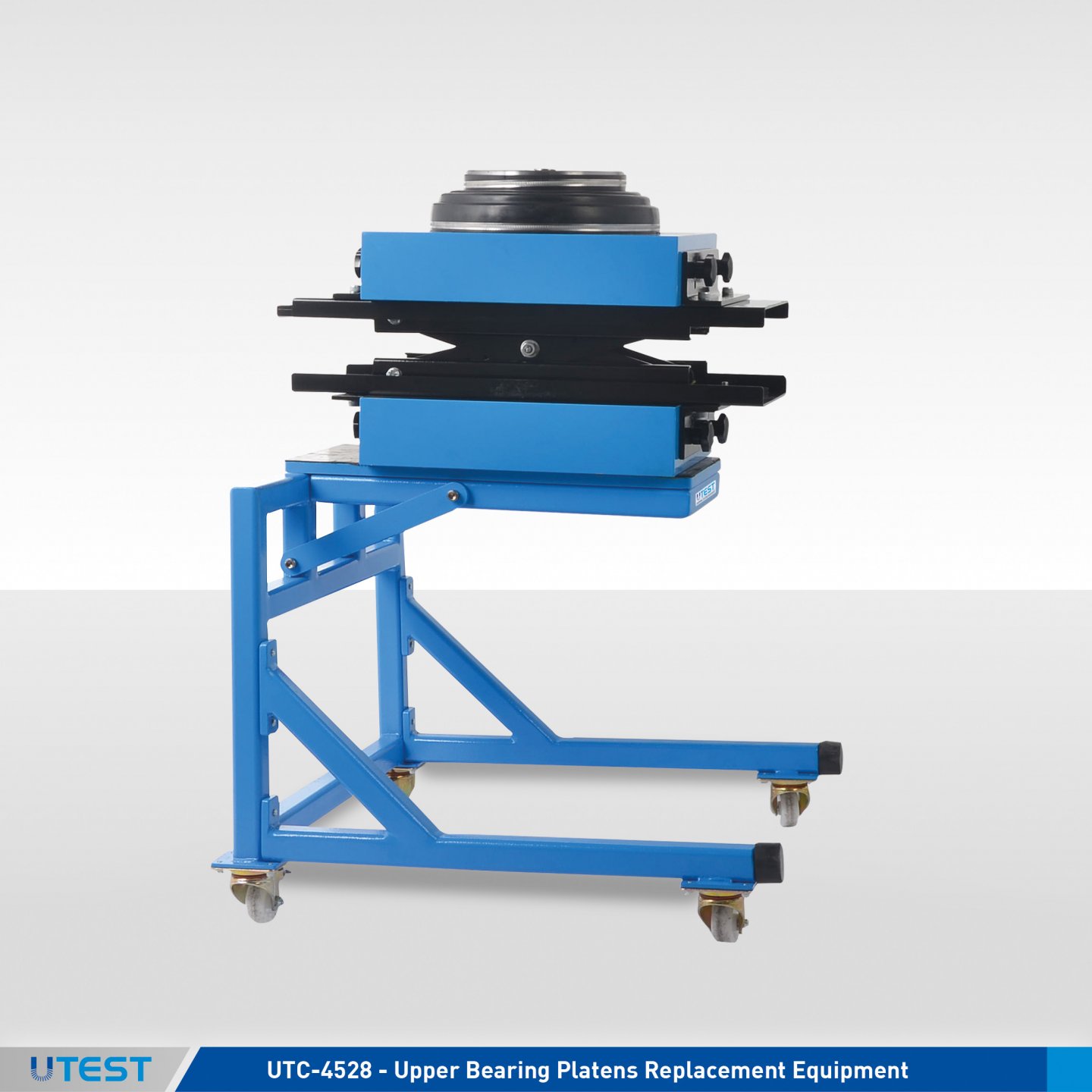

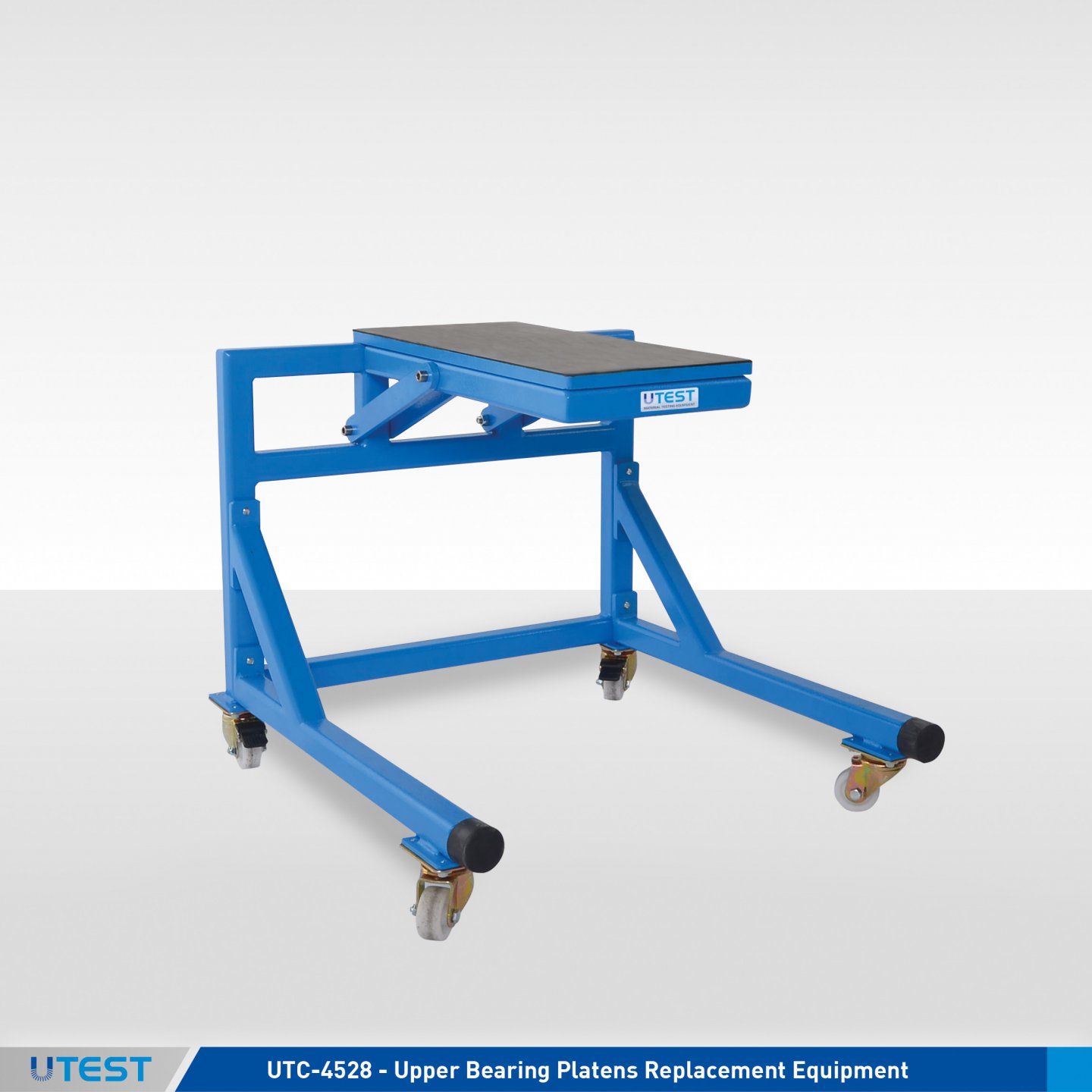

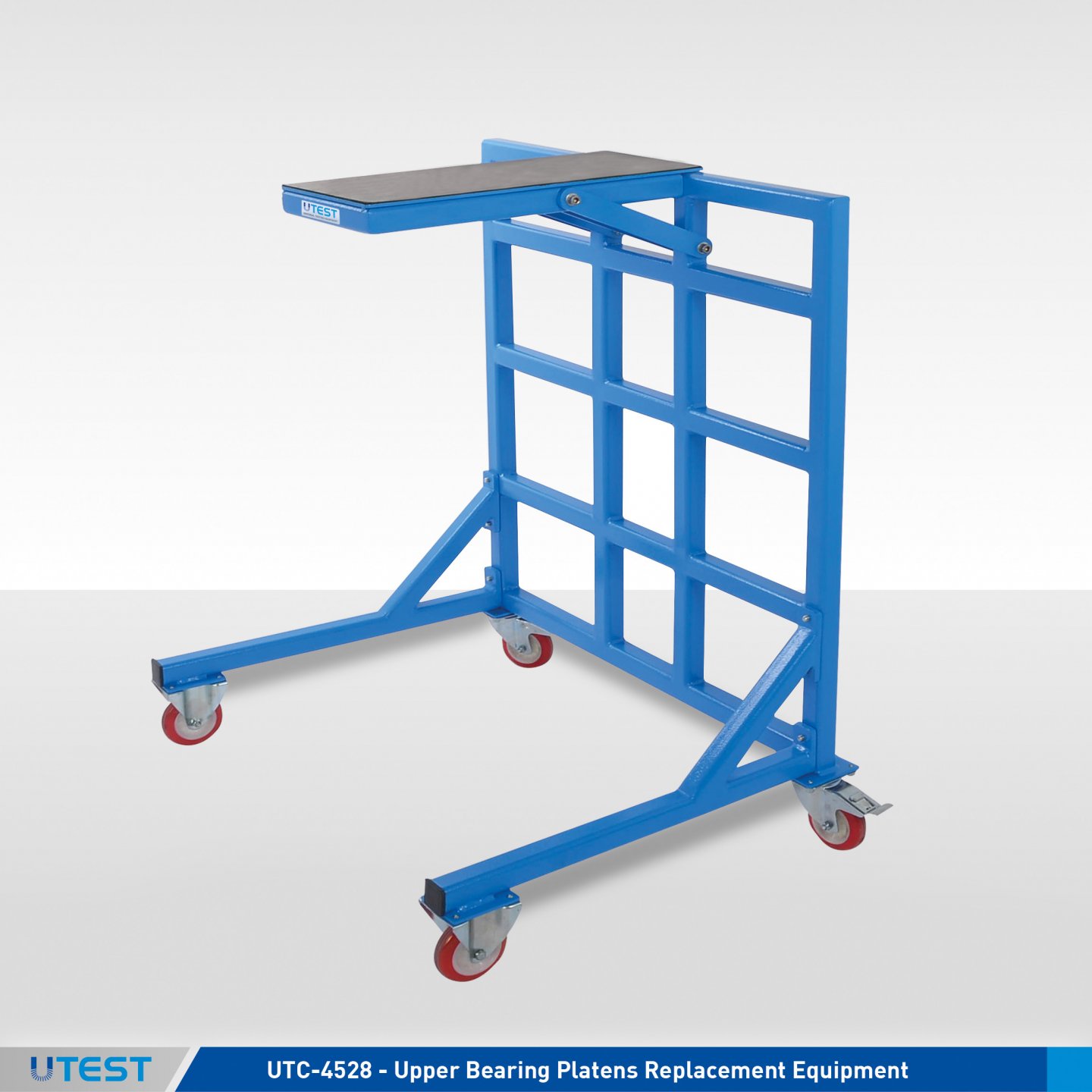

UTC-4528 Оборудование для замены верхних опорных пластин используется пользователем для замены верхних опорных пластин в зависимости от того, является ли испытываемый образец блоком или цилиндром.

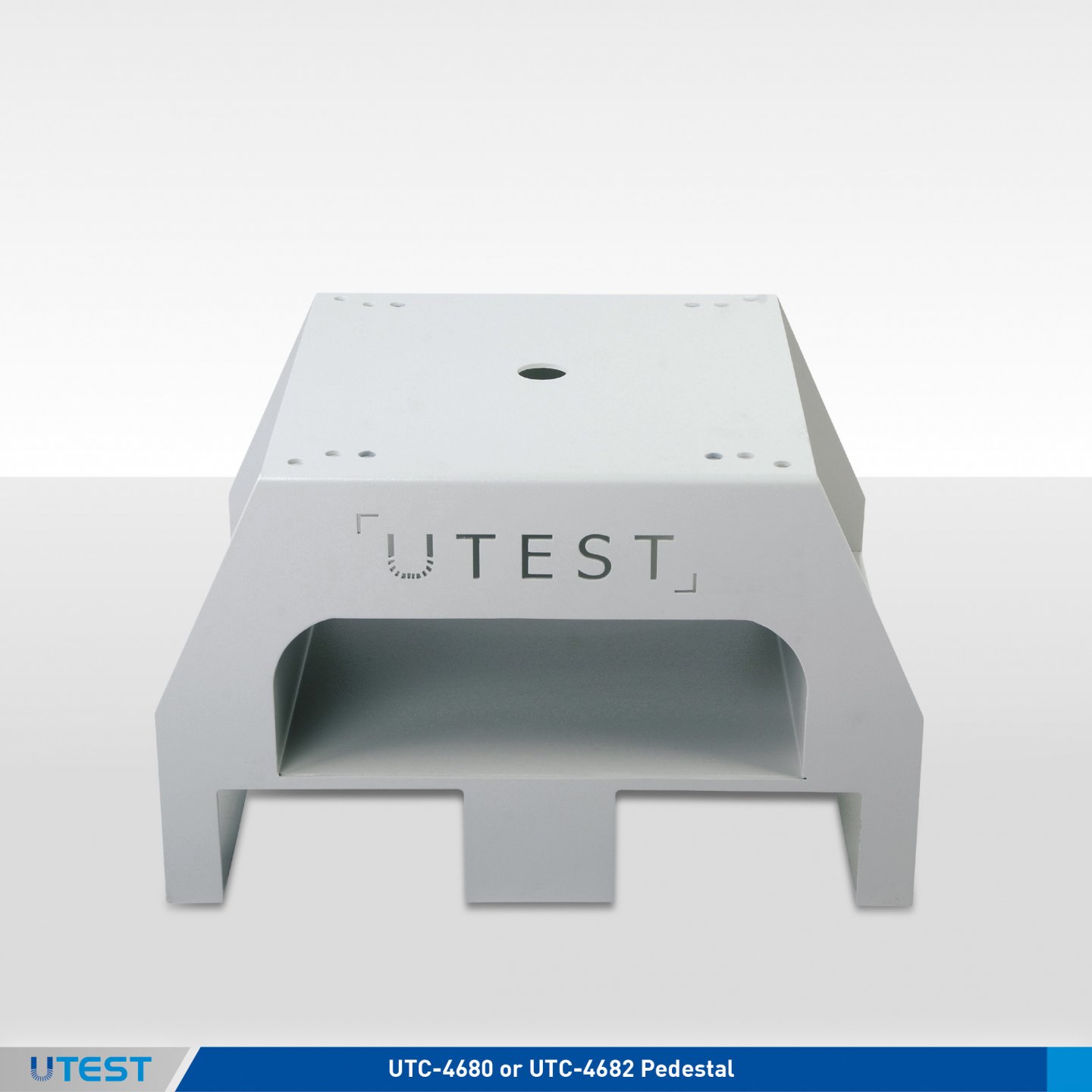

Опора UTC-4682, изготовленная из стали, чтобы облегчить пользователю размещение образцов в рамах для испытания на сжатие, следует заказывать отдельно.

См.Нижеприведенную таблицу для поставляемых элементов с рамками.

(*) В зависимости от типа образца, подлежащего испытанию, набор опорных пластин может быть легко переключен пользователями на другие опорные пластины с помощью UTC-4525

РАМКИ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ASTM & AASHTO ДЛЯ ЦИЛИНДРОВ
Модели Фотография
Модели	UTC-4725	UTC-4735
Грузоподъемность	2000 кН (450000 фунтов)	3000 кН (670000 фунтов)
Тип рамы	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, Измерения (D)	Блочные пластины 310x410x90 мм (12.2 дюймов x16.1 дюймов x3.5 дюйма) Круглые пластины Ø165 мм (6.5 дюймов)	Блочные пластины 310x410x90 мм (12.2 дюймов x16.1 дюймов x3.5 дюйма) Круглые пластины Ø165 мм (6.5 дюймов)
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	Блочные пластины 310x410x90 мм (12.2 дюймов x16.1 дюймов x3.5 дюйма) Круглые пластины Ø165 мм (6.5 дюймов)	Блочные пластины 310x410x90 мм (12.2 дюймов x16.1 дюймов x3.5 дюйма) Круглые пластины Ø165 мм (6.5 дюймов)
Поверхностная твердость опорных пластин	Блочные пластины 60 HRC круглые пластины 55 HRC	Блочные пластины 60 HRC круглые пластины 55 HRC
Допуск плоскости	Блочные пластины 0,025 мм/150 мм (0,001 дюйма/6 дюймов) Круглые пластины 0,02 мм/150 мм (0,001 дюйма/6 дюймов)	Блочные пластины 0,025 мм/150 мм (0,001 дюйма/6 дюймов) Круглые пластины 0,02 мм/150 мм (0,001 дюйма/6 дюймов)
Максимальный вертикальный зазор между подшипниковыми блоками (E)	Блочные пластины 250 мм (9,84 дюймов) Круглые пластины 380 мм (15 дюймов)	Блочные пластины 250 мм (9,84 дюймов) Круглые пластины 380 мм (15 дюймов)
Диаметр поршня	250 мм (9,84 дюймов)	310 мм (12,2 дюймов)
Ход поршня	50 мм (1,97 дюйма)	50 мм (1,97 дюйма)
Горизонтальное разрешение (B)	360 мм (14,17 дюймов)	415 мм (16,34 дюймов)
Измерения (wxlxh) (Axd*xF)	420x453x1144 мм (16,54 дюймов x17,83 дюймов x45,04 дюймов)	475x497x1204 мм (18,7 дюймов x19,57 дюймов x47,4 дюймов)
Вес	908 кг (2000 фунтов)	1129 кг (2490 фунтов)
Опора (Необязательно)	UTC-4682	UTC-4682

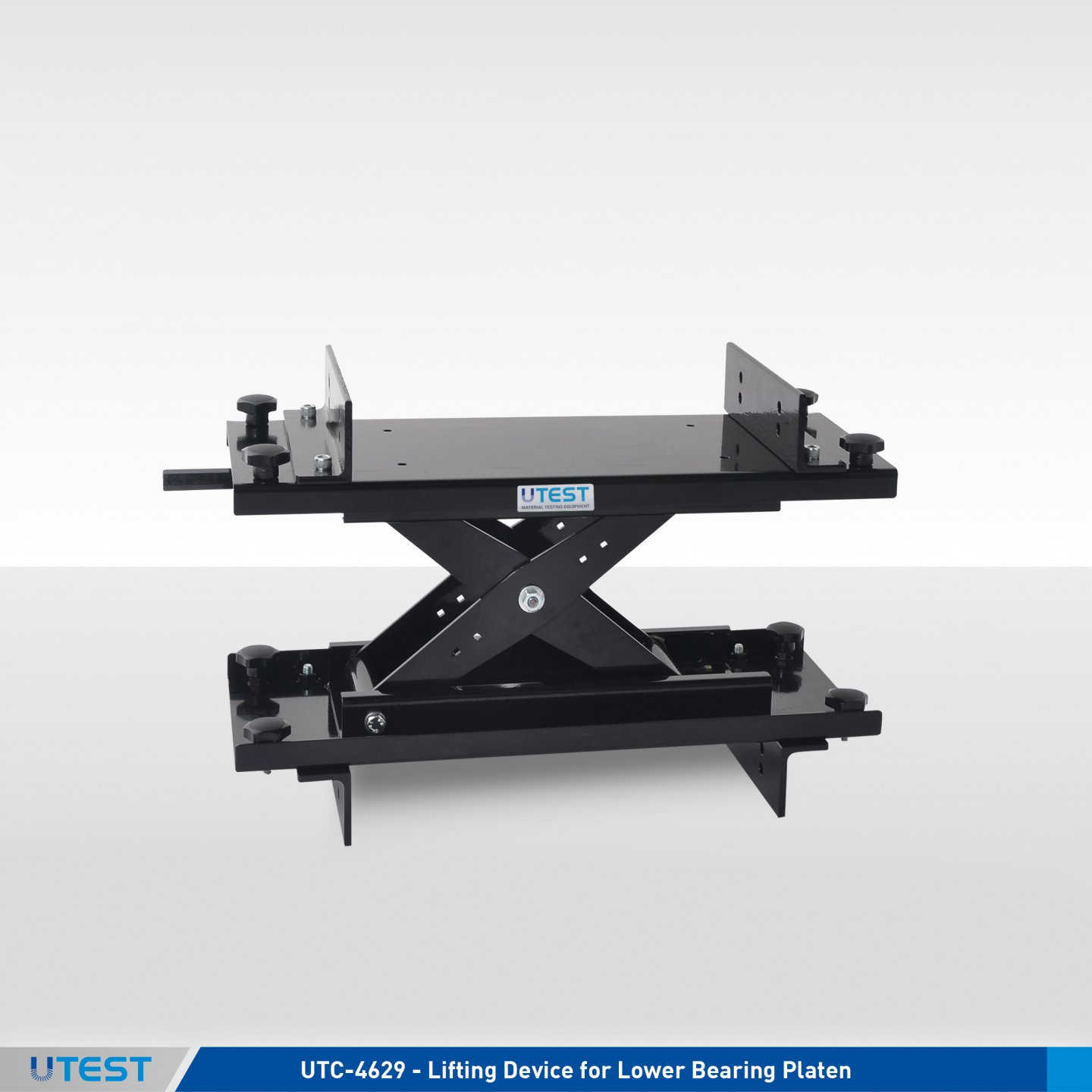

(d) глубина () Ограничена грузоподъемностью рамы Рамы поставляются в комплекте с; • 310x410x90 мм (12,2”x16.1”x3.54”) нижняя и верхняя (сферически сидящие) опорные пластины (поставляется с креплением к раме) • Ø165 мм (6,5") нижние и верхние (сферически сидящие) подшипниковые блоки • Оборудование для замены верхних опорных пластин (UTC-4528)* • Подъемное устройство для нижней опорной плиты (UTC-4629) • 50 мм (1,97 дюйма), 2 шт. 30 мм (1,2 дюйма), 15 мм (0,59 дюйма) высота x Ø165 мм (Ø6,5 дюйма) расстояние между частями • Съемные прозрачные передние и задние защитные двери • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания.
