EN 12390-4 и EN 772-1 Испытательные рамы на сжатие со сварными стенками для кубов, цилиндров и кирпичных блоков

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

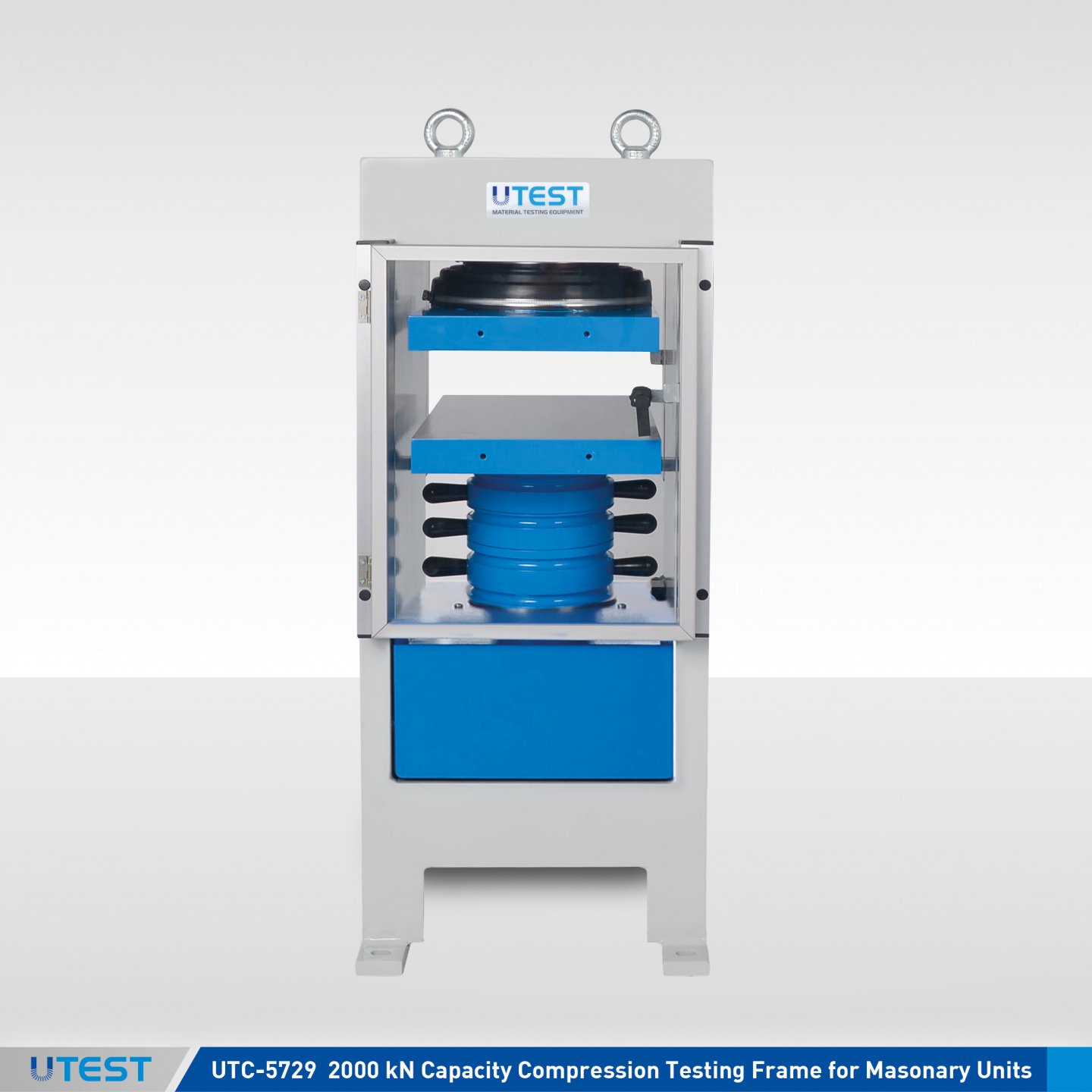

UTC-5729	UTC-5729 EN 12390-4 и EN 772-1 Испытательные рамы на сжатие со сварными стенками для кубов, цилиндров и кирпичных блоков 2000 кН
UTC-5739	UTC-5739 EN 12390-4 и EN 772-1 Испытательные рамы на сжатие со сварными стенками для кубов, цилиндров и кирпичных блоков 3000 кН
UTC-4682	UTC-4682 Опора для испытательных рам на сжатие со сварными стенками 2000 кН и 3000 кН

Стандарты

EN 12390-4, EN 12390-3, EN 772-1

Испытательные рамы UTC-5729 и UTC-5739 на сжатие с жесткими сварными стальными стенами для кирпичных блоков, кубов и цилиндров состоят из узла нагрузочного цилиндра, нижней и верхней (сферически расположенных) пластинами нагрузки по стандартам EN.

Рамы протестированы и сертифицированы на устойчивость передачи усилия и самонастройку верхней плиты нагрузки в соответствии с EN 12390-4 компанией Utest.

Рамы для испытаний на сжатие обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Рамы поставляются с заводским сертификатом калибровки для обеспечения стабильности передачи усилия и самонастраивания верхней пластины нагрузки в соответствии с EN 12390-4.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршня рассчитан на работу с грузоподъемностью. Между цилиндром и поршнем, установленным на цилиндре, имеется концентрическое уплотнение из PTFE с низким коэффициентом трения.

Нижние пластины нагрузки снабжены концентрическими центрирующими линиями и приспособлением для центрирования образцов

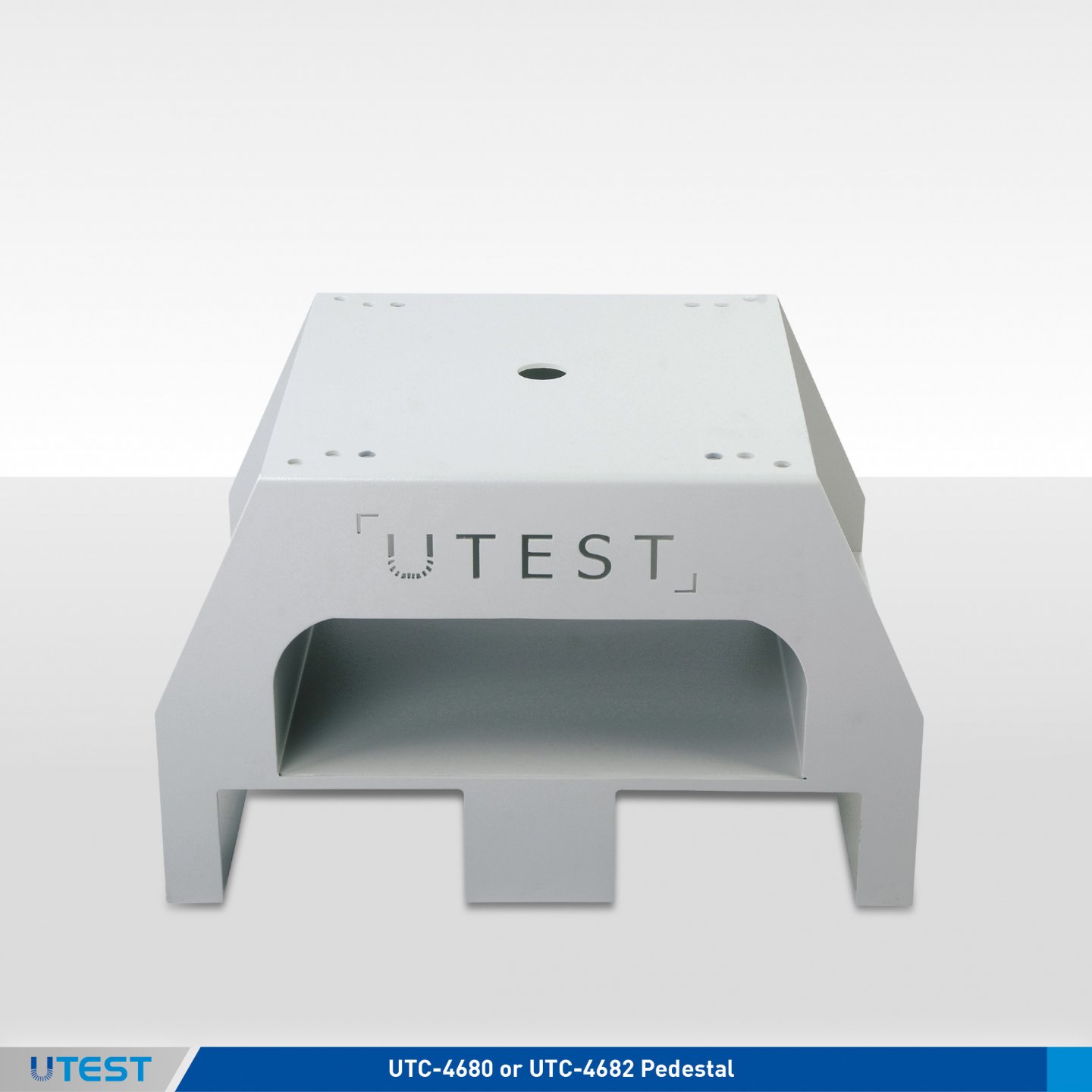

Опору UTC-4682, изготовленную из стали, чтобы облегчить пользователю размещение образцов в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенную таблицу для поставляемых элементов с рамками.

EN 12390-4 и EN 772-1 ИСПЫТАТЕЛЬНЫЕ РАМЫ НА СЖАТИЕ СО СВАРНЫМИ СТЕНКАМИ ДЛЯ БЕТОННЫХ КУБОВ И ЦИЛИНДРОВ И КИРПИЧНЫХ БЛОКОВ
Модели	UTC-5729	UTC-5739
Фотография продукта
Грузоподъемность	2000 кН	3000 кН
Тип рамы	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	310x510x50 мм	310x510x50 мм
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	310x510x50 мм	310x510x50 мм
Поверхностная твердость подшипниковых блоков	55 HRC	55 HRC
Допуск плоскости	0,03 мм	0,03 мм
Диаметр поршня	250 мм	310 мм
Ход поршня	50 мм	50 мм
Максимальный вертикальный зазор между подшипниковыми блоками (E)	330 мм	330 мм
Горизонтальный Зазор (B)	360 мм	415 мм
Размеры образцов для цилиндров (до)	Ø160x320 мм	Ø160x320 мм
Размеры образцов для цилиндров (до)	300 мм (**)	300 мм (**)
Размеры образцов для кубов (до)	300x500 мм (**)	300x500 мм (**)
Измерения (wxlxh) (Axd*xF)	450x550x1145 мм	505x550x1205 мм
Вес	880 кг	1120 кг
Опора (Необязательно)	UTC-4682	UTC-4682
	(d) глубина () Ограничена грузоподъемностью рамы TУстройства для кирпичных блоков, кубов и цилиндров поставляются в комплекте с;* • Распорками высота 100 мм, 50 мм, 30 мм x Ø205 мм. • Приспособлением для центрирования образцов, совместимым с нижней пластиной нагрузки 310x510x50 мм для кубов диаметром 100 мм и 150 мм, цилиндров диаметром 100 мм и 150 мм. • Подъемным устройством для нижней пластины нагрузки (UTC-4629) • Съемными прозрачными передними и задними защитными дверями • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания. Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания.
