Рамки для испытаний на сжатие общего назначения и EN 772-1 Для кирпичных модулей/блоков, кубов и цилиндров

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

UTC-4714GE	Рамки для испытаний на сжатие общего назначения и EN 772-1 Для кирпичных модулей/блоков, кубов и цилиндров 1500 кН
UTC-4729GE	Рамки для испытаний на сжатие общего назначения и EN 772-1 Для кирпичных модулей/блоков, кубов и цилиндров 2000 кН
UTC-4739GE	Рамки для испытаний на сжатие общего назначения и EN 772-1 Для кирпичных модулей/блоков, кубов и цилиндров 3000 кН
UTC-4682	Опора для испытательных рам на сжатие 2000 Кн и 3000 кН со сварными стенками

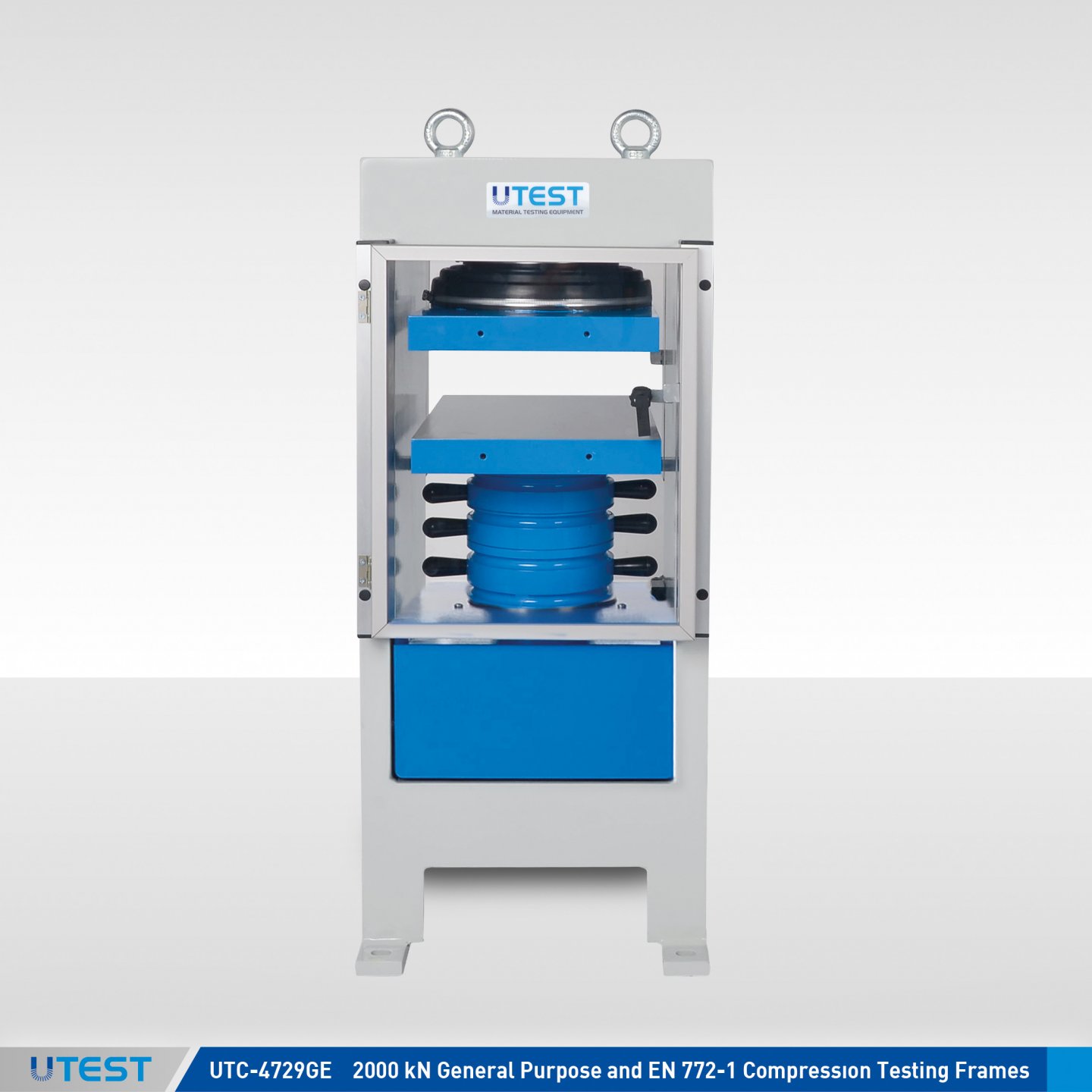

UTC-4714GE, UTC-4729GE и UTC-4739GE, испытательные рамы общего назначения для кирпичных модулей/блоков, кубов и цилиндров состоят из жестких сварных стальных стенок, узла нагрузочного цилиндра и нижней и верхней (сферически расположенных) пластин нагрузки с учетом запросов пользователей общего назначения.

Рама обеспечивает стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Рамы также имеют передние и задние защитные двери и концевой выключатель хода поршня для обеспечения безопасности.

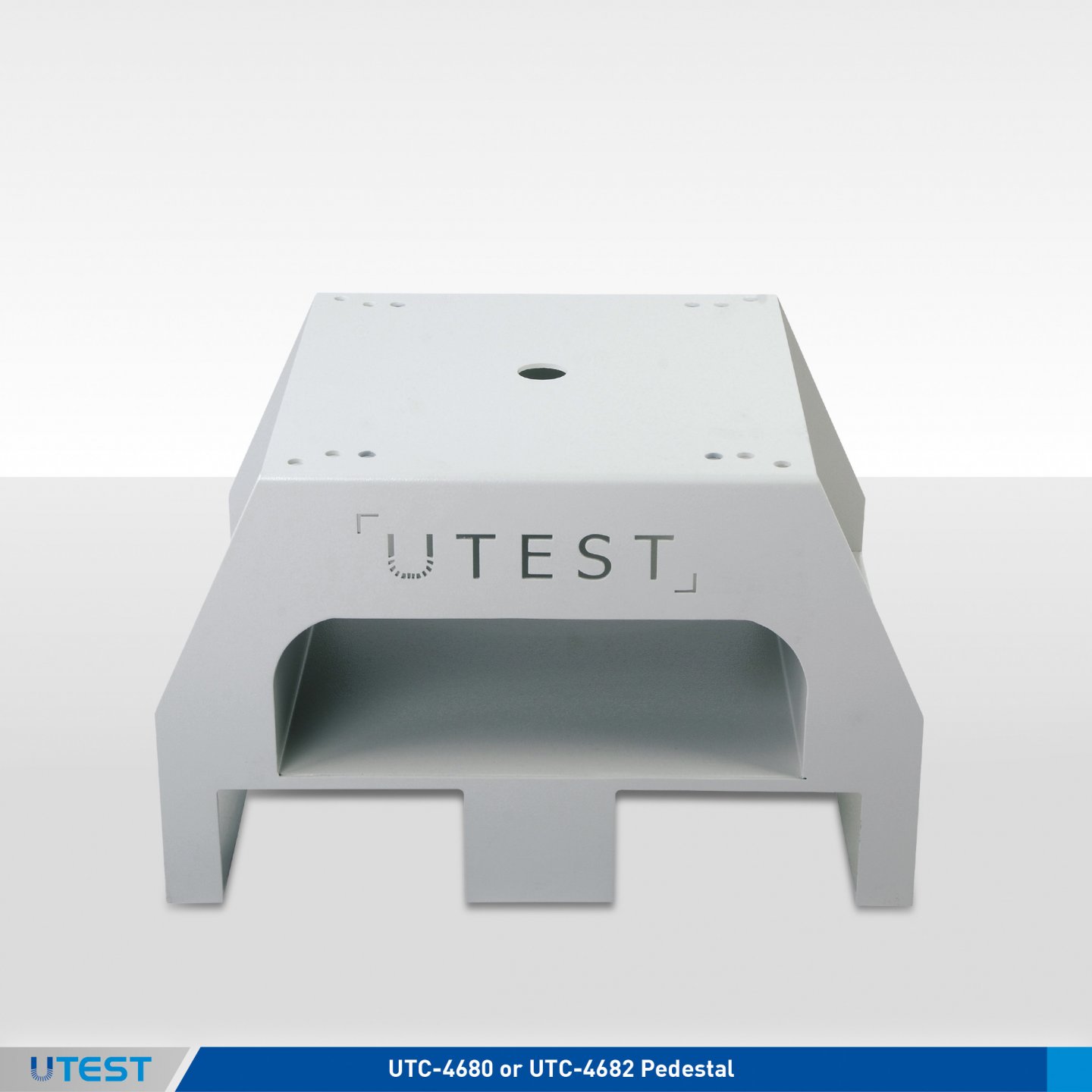

Опору UTC-4682, изготовленную из стали, чтобы облегчить пользователю размещение образцов в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенные таблицы для поставляемых элементов с рамкой.

РАМКИ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ОБЩЕГО НАЗНАЧЕНИЯ И EN 772-1 ДЛЯ КИРПИЧНЫХ МОДУЛЕЙ/БЛОКОВ, КУБОВ И ЦИЛИНДРОВ
Модели	UTC-4714GE	UTC-4729GE	UTC-4739GE
Фотография продукта
Способность	1500 кН	2000 кН	3000 кН
Тип рамы	Сварная сталь	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	220x410x50mm	310x510x50 mm	310x510x50 mm
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	220x410x50mm	310x510x50 mm	310x510x50 mm
Поверхностная твердость подшипниковых блоком	55 HRC	55 HRC	55 HRC
Допуск плоскости	0,05 mm	0,05 mm	0,05 mm
Диаметр поршня	230 mm	250 mm	310 mm
Ход поршня	50 mm	50 mm	50 mm
Максимальный вертикальный зазор между подшипниковыми блоками (E)	340 mm	330 mm	330 mm
Горизонтальное разрешение (B)	320 mm	360 mm	415 mm
Размеры экземпляров (**)	кирпичные модули/блоки размером до 200х400 мм	кирпичные модули/блоки размером до 300х500 мм
	до Ø160x320 мм цилиндры
	200 мм кубы
Измерения (wxlxh) (Axd*xF)	380x451x1104 mm	420x600x1144 mm	475x600x1204 mm
Вес	620 kg	780 kg	1000 kg
Опора (Необязательно)	UTC-4680	UTC-4682	UTC-4682
(d) глубина () Ограничена грузоподъемностью рамы Рама для блоков, кубов и цилиндров поставляется в комплекте с; • Распорками 100 мм, 50 мм, 30 мм высота x Ø165 мм (плюс 15 мм x Ø165 мм для UTC-4714GE)* • Подъемным устройством для нижней пластины нагрузки (UTC-4629) • Съемными прозрачными передними и задними защитными дверями • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания.
