Автоматический Гидравлический блок питания с устройством управления U-Touch PRO

Код изделия

Автоматический гидравлический блок питания UTC-4830FPR, двухступенчатый, управляемый устройством управления U-Touch PRO, предназначен для подачи необходимого масла на нагрузочные рамы для нагрузки. Блок питания очень бесшумный, даже при полной нагрузке В стандартную комплектацию входит насос быстрого приближения. Предохранительный клапан (клапан максимального давления) используется для предотвращения перегрузки устройства.

UTC-4840FPR и UTC-4841FPR имеют те же характеристики, что и UTC-4830FPR, за исключением высокой емкости масла. Как следует из названия, UTC-4840FPR используется с рамами с двухступенчатыми поршнями, а UTC-4841FPR используется с рамами с одноступенчатыми поршнями.

ДВУХСТУПЕНЧАТЫЙ НАСОС

• Приводной насос низкого давления
• Прочный насос с переменной мощностью высокого давления

На двухступенчатом насосе для быстрого приближения используется приводной насос высокого давления с высокой подачей, а для проведения испытаний - радиально-поршневой насос высокого давления с низкой подачей. Средство быстрого приближения устройства сокращает интервал времени с момента начала движения поршня до момента касания верхней пластины с образцом, это средство экономит большое количество времени в нагруженной испытательной лаборатории.

ДВИГАТЕЛЬ

Двигатель, приводящий в действие двухступенчатый насос, представляет собой двигатель переменного тока мощностью 0,75 кВт, который управляется инвертором двигателя Omron J7. Изменение расхода масла осуществляется с изменением скорости вращения двигателя.

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК

Распределительный блок используется для управления направлением потока масла, подаваемого двухступенчатым насосом, и на нем установлены следующие гидравлические компоненты:

a - Электромагнитный клапан

b - Предохранительный клапан (клапан максимального давления)

с - Преобразователь

d - Приводной насос низкого давления

e -  Радиально-поршневой насос высокого давления

МАСЛЯНОЙ БАК

В баке достаточно масла, чтобы заполнить механизм, который толкает поршень во время испытания. Уровень и температуру масла можно увидеть на индикаторе, установленном на баке. Емкость масляного бака составляет 20 литров. для UTC-4830FPR и 32 литра для UTC-4840 FPR. Необходимо использовать гидравлическое моторное масло под номером 46.

ПОЖАЛУЙСТА, смотрите страницы “U-Touch PRO Блок управления UTC-4930.FPR” для получения подробной информации о свойствах.

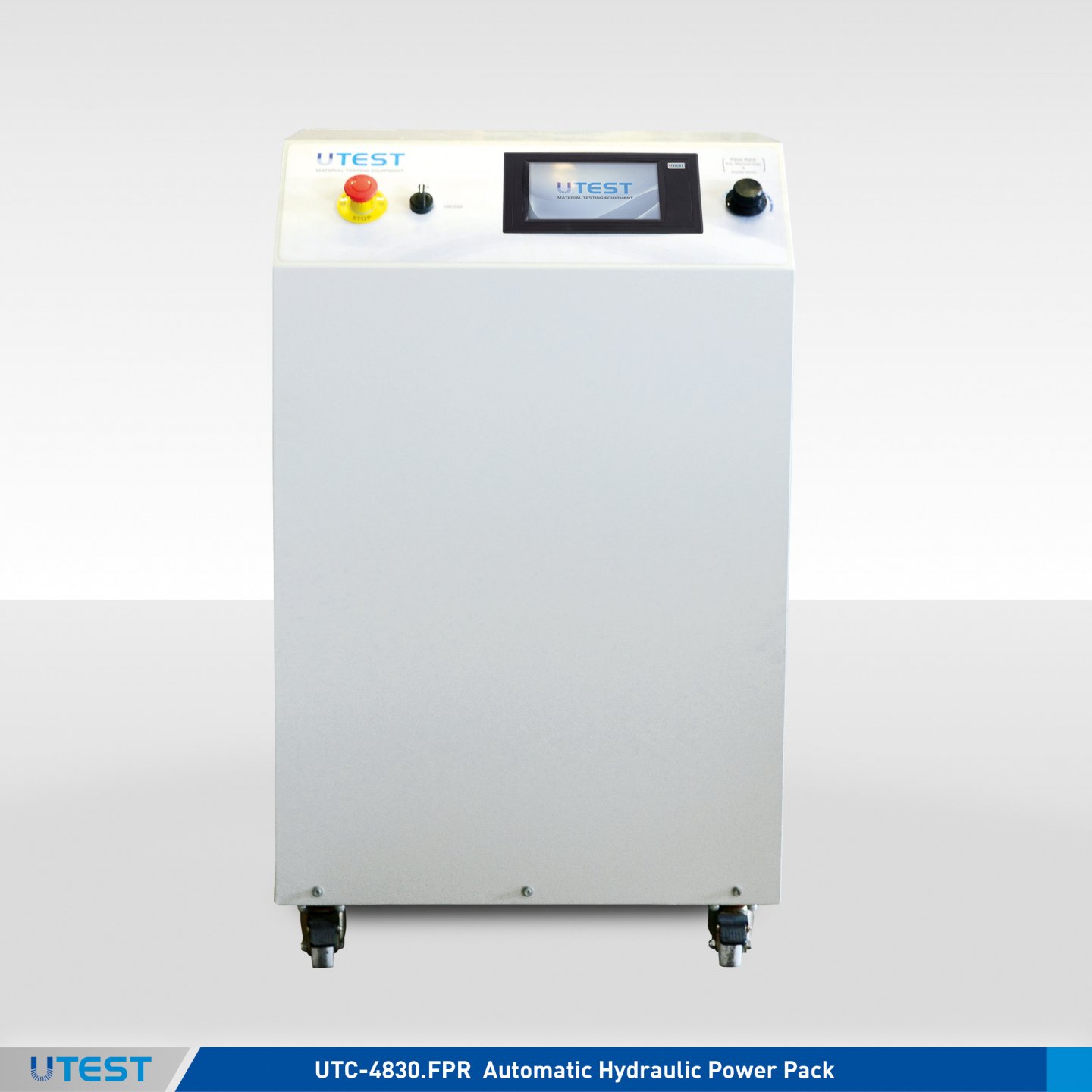

                          UTC-4830.FPR                                                             UTC-4840.FPR
