EN 12390-4 Рамки для испытаний на сжатие кубов и цилиндров

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

UTC-5727	Рама для испытаний на сжатие кубов и цилиндров грузоподъемностью 2000 кН, EN
UTC-5737	Рама для испытаний на сжатие кубов и цилиндров грузоподъемностью 3000 кН, EN
UTC-4682	Опора для испытательных рам на сжатие со сварными стенками 2000 кН и 3000 кН

Стандарты

EN 12390-4, EN 12390-3

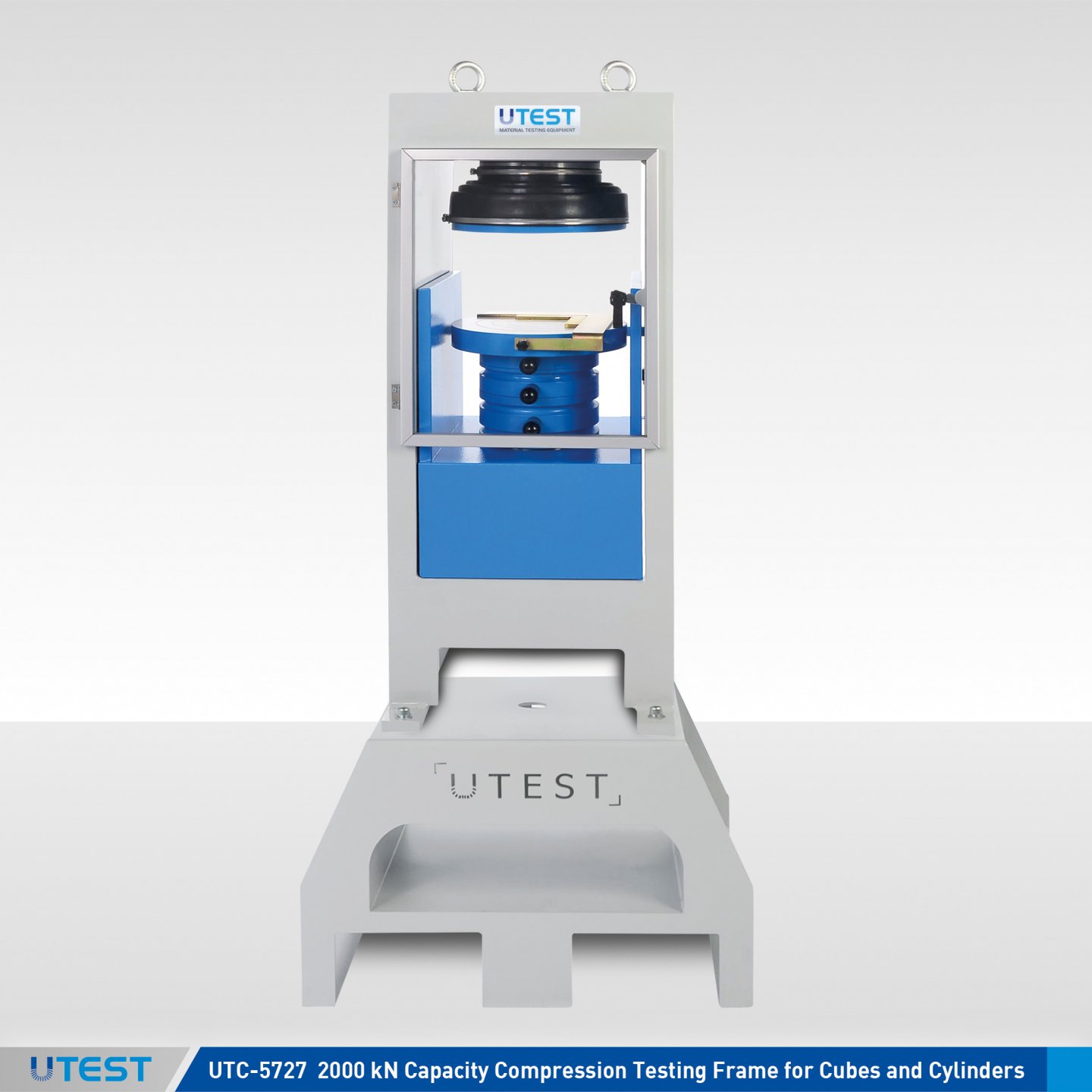

Рамы для испытаний на сжатие UTC-5727 и UTC-5737 для кубов и цилиндров состоят из жестких сварных стальных стенок, узла нагрузочного цилиндра, нижней и верхней (сферически расположенных) пластин нагрузки по стандартам EN.

EN рамки для испытаний на сжатие обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Рамы поставляются с заводским сертификатом калибровки для обеспечения стабильности передачи усилия и самонастраиваемой верхней пластины нагрузки в соответствии с EN 12390-4.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршня рассчитан на работу с грузоподъемностью. Между цилиндром и поршнем, установленным на цилиндре, имеется концентрическое уплотнение из PTFE с низким коэффициентом трения.

Нижние пластины нагрузки снабжены концентрическими центрирующими линиями и приспособлением для центрирования образцов

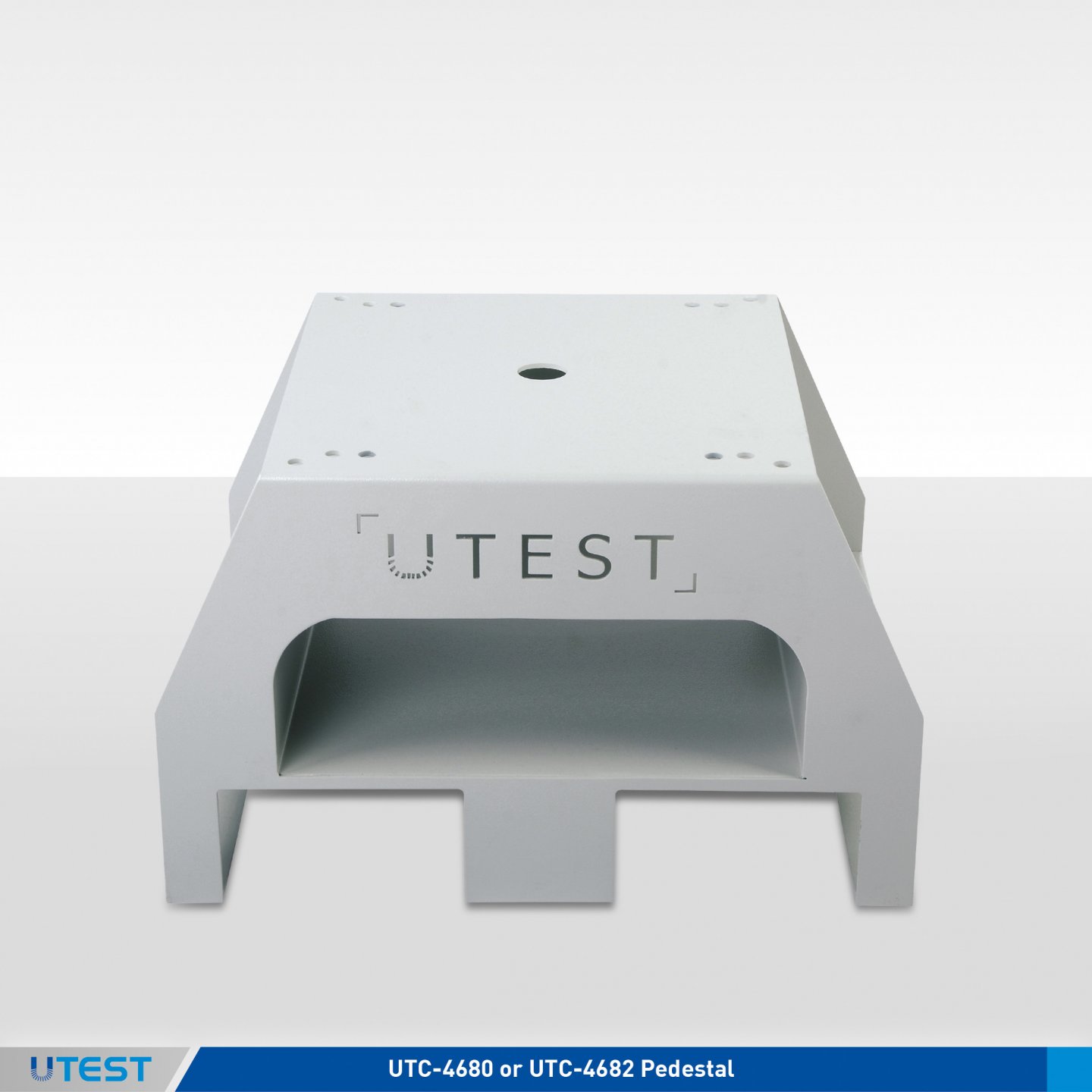

Опору UTC-4682, изготовленную из стали, чтобы облегчить пользователю размещение образцов в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенную таблицу для поставляемых элементов с рамами.

EN 12390-4 РАМЫ ИСПЫТАНИЯ НА СЖАТИЕ СО СВАРНЫМИ СТЕНАМИ ДЛЯ КУБОВ И ЦИЛИНДРАМИ
Модели	UTC-5727	UTC-5737
Фотография продукта
Грузоподъемность	2000 кН	3000 кН
Тип рамы	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	Ø 300 мм	Ø 300 мм
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	300 мм	300 мм
Поверхностная твердость подшипниковых блоков	53 HRC	53 HRC
Допуск плоскости	0,03 mm	0,03 mm
Диаметр поршня	250 mm	310 mm
Ход поршня	50 mm	50 mm
Максимальный вертикальный зазор между подшипниковыми блоками (E)	350 mm	350 mm
Горизонтальный зазор (B)	360 mm	415 mm
Размеры образцов для кубов (до)	200 mm (**)	200 mm (**)
Размеры образцов для цилиндров (до	Ø160x320 mm	Ø160x320 mm
Измерения (wxlxh) (Axd*xF)	440x455x11450 mm	505x550x1205 mm
Weight	755 кг	990 кг
Опора (Необязательно)	UTC-4682	UTC-4682
(d) глубина (*) Ограничена грузоподъемностью рамы Рамы для кубов и цилиндров поставляются в комплекте с; • Распорками 100 мм, 50 мм и 30 мм высота ø205 мм • UTC-4622E - Приспособлением для центрирования образцов, совместимым с нижней пластиной нагрузки Ø300 мм для кубов 100 мм и 150 мм, цилиндров Ø100 мм и Ø150 мм • Съемными прозрачными передними и задними защитными дверями • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания. Соответствующие распорки для образцов цилиндров и кубов высотой менее 150 мм следует заказывать отдельно.
