EN 12390-4 и EN 772-1 Четырехколонные испытательные рамы на сжатие для кубов, цилиндров и кирпичных блоков

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

UTC-6729	EN 12390-4 и EN 772-1 Четырехколонные испытательные рамы на сжатие для кубов, цилиндров и кирпичных блоков 2000 кН
UTC-6739	EN 12390-4 и EN 772-1 Четырехколонные испытательные рамы на сжатие для кубов, цилиндров и кирпичных блоков 3000 кН

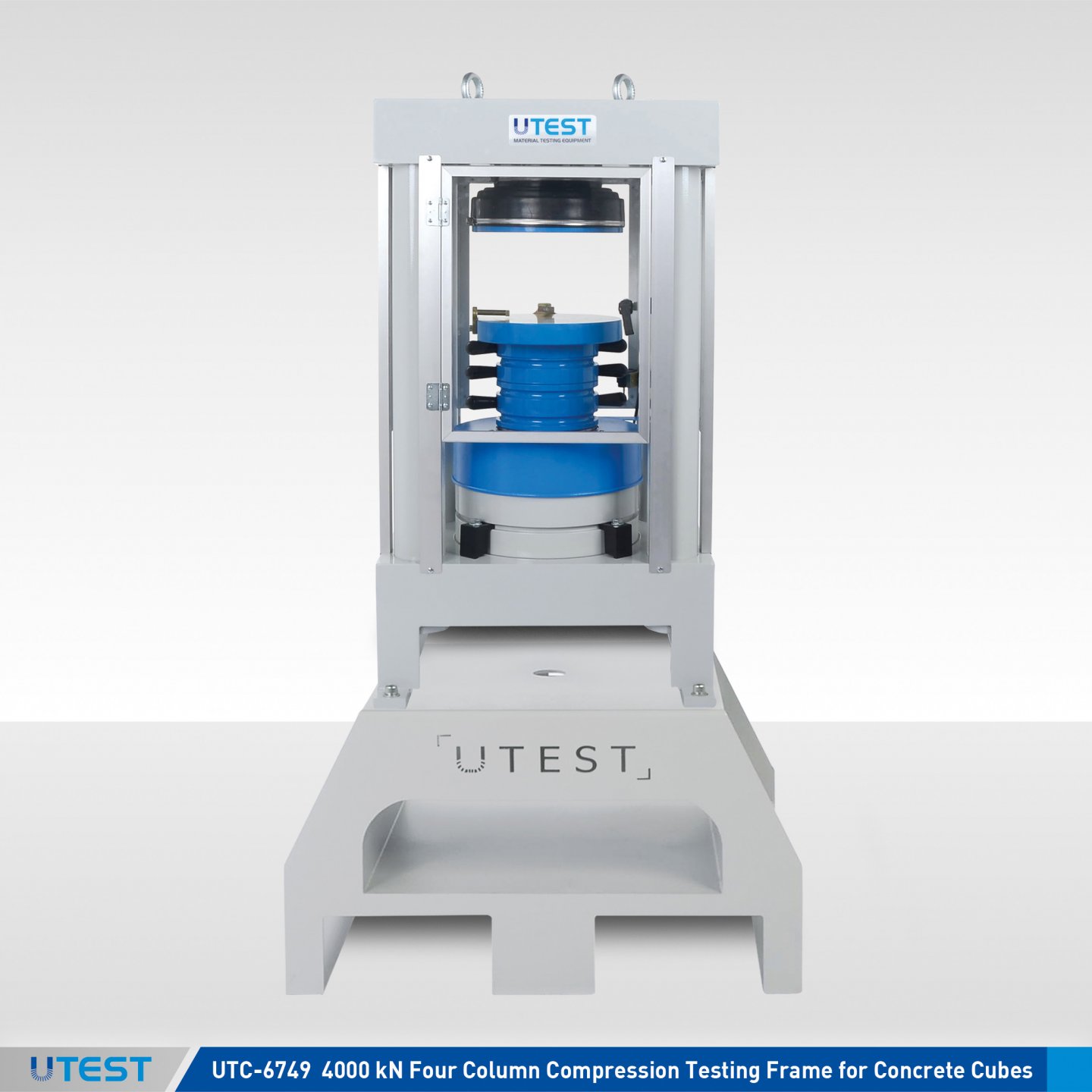

UTC-6749	EN 12390-4 и EN 772-1 Четырехколонные испытательные рамы на сжатие для кубов, цилиндров и кирпичных блоков 4000 кН
UTC-6759	EN 12390-4 и EN 772-1 Четырехколонные испытательные рамы на сжатие для кубов, цилиндров и кирпичных блоков 5000 кН
UTC-4684	Опора для четырехколонных испытательных рам на сжатие 2000 кН и 3000 кН
UTC-4686	Опора для четырехколонных испытательных рам на сжатие 4000 кН и 5000 кН

Стандарты

EN 12390-4, EN 12390-3, EN 772-1

UTC-6729, UTC-6739, UTC-6749 и UTC-6759 четырехколонные испытательные рамы на сжатие для кирпичных блоков, кубов и цилиндров состоят из узла нагрузочного цилиндра, нижней и верхней (сферически расположенных) пластин нагрузки по стандартам EN.

EN четырехколоночные испытательные рамы на сжатие обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Рамы поставляются с заводским сертификатом калибровки для обеспечения стабильности передачи усилия и самонастройкой верхней пластины нагрузки в соответствии с EN 12390-4.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршней рассчитан на работу с их грузоподъемностью. Между цилиндром и поршнем, установленным на цилиндре, имеется концентрическое уплотнение из PTFE с низким коэффициентом трения. Нижние пластины нагрузки снабжены центрирующими линиями и приспособлением для центрирования образцов

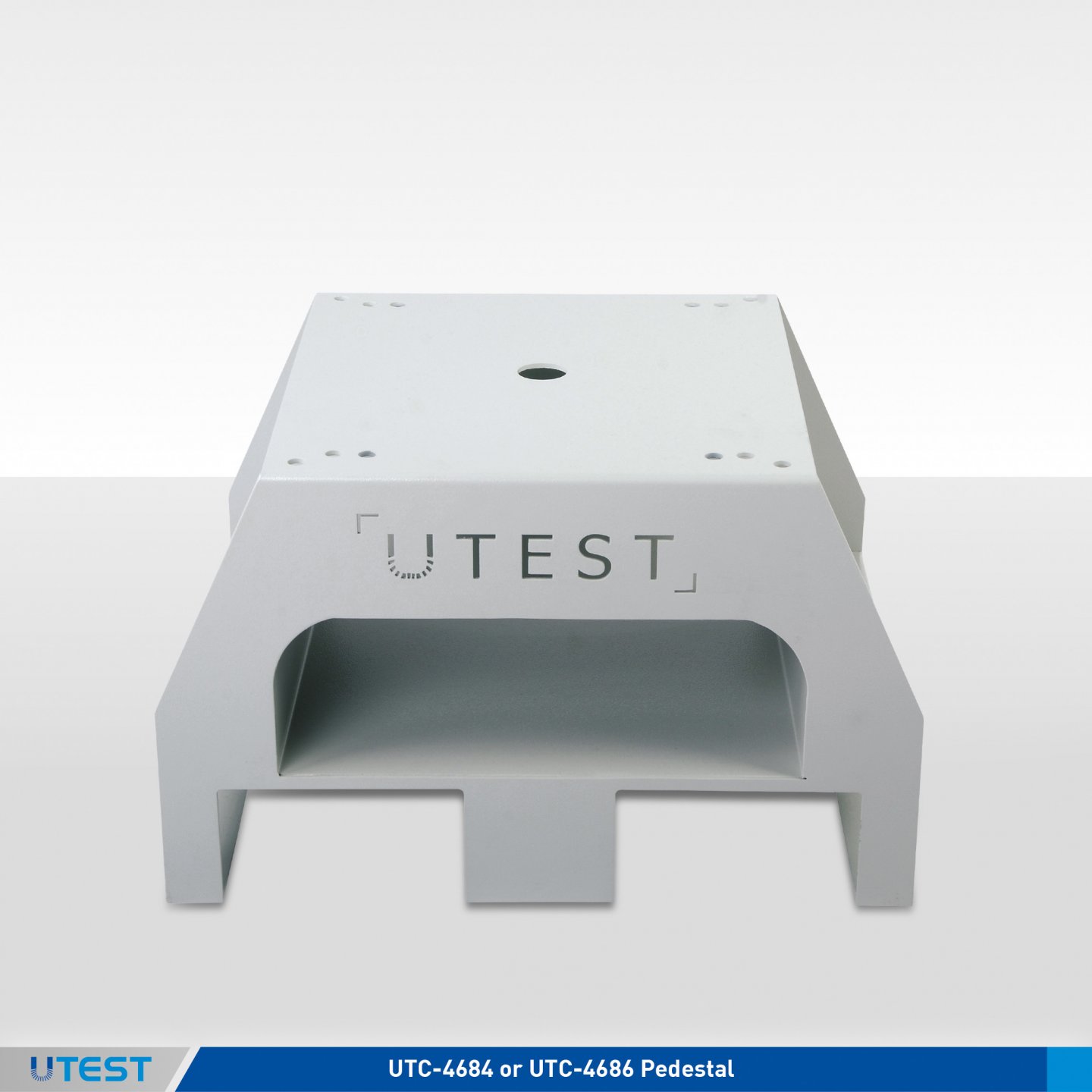

Опоры UTC-4684 и UT-4686, изготовленные из стали для облегчения размещения образцов пользователем в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенную таблицу для поставляемых элементов с рамками.

EN 12390-4 и EN 772-1 ЧЕТЫРЕХКОЛОННЫЕ ИСПЫТАТЕЛЬНЫЕ РАМЫ НА СЖАТИЕ ДЛЯ БЕТОННЫХ КУБОВ, ЦИЛИНДРОВ И КИРПИЧНЫХ БЛОКОВ
Модели	UTC-6729	UTC-6739	UTC-6749	UTC-6759
Фотография продукта
Грузоподъемности	2000 кН	3000 кН	4000 кН	5000 кН
Тип рамы	Четыре колонны	Четыре колонны	Четыре колонны	Четыре колонны
Нижние пластины измерения (D)	310x510x50 мм	310x510x50 мм	310x510x50 мм	310x510x50 мм
Верхние пластины С Шаровым Посадочным Узлом шара С	310x510x50 мм	310x510x50 мм	310x510x50 мм	310x510x50 мм
Поверхностная твердость пластин нагрузки	≥ 55 HRC	≥ 55 HRC	≥ 55 HRC	≥ 55 HRC
Допуск плоскости	0,03 мм	0,03 мм	0,03 мм	0,03 мм
Диаметр поршня	250 мм	310 мм	360 мм	400 мм
Ход поршня	50 мм	50 мм	100 мм	100 мм
Максимальный вертикальный зазор между пластины Е	350 мм	350 мм	520 мм	520 мм
Горизонтальный зазор (B)	348/168 мм	348/168 мм	426/309 мм	515 мм
Размеры образцов для цилиндров (до)	Ø150x300 мм	Ø150x300 мм	Ø150x300 мм	Ø150x300 мм
Размеры образцов для кубов (до)	300 мм (**)	300 мм (**)	300 мм(**)	300 мм(**)
Размеры образцов для кирпичных блоков (до)	300x500 мм(**)	300x500 мм(**)	300x500 мм(**)	300x500 мм(**)
*Измерения (wxlxh) (AxdxG)**	590x560x1100 мм	680x690x1150 мм	772x825x1540 мм	865x640x1555 мм
Вес	1040 кг	1540 кг	2555 кг	3260 кг
Опора (Необязательно)	UTC-4684	UTC-4684	UTC-4686	UTC-4686
(d) глубина () Ограничена грузоподъемностью рамы Рамы для кирпичных блоков, кубов и цилиндров поставляются в комплекте с; • Распорками высота 100 мм, 50 мм, 30 мм x Ø205 мм (по две шт. для UTC-6749 и UTC-6759)* • UTC-4626E - Приспособлением для центрирования образцов, совместимым с нижней пластиной нагрузки 310x510x50 мм, для кубов 100 мм и 150 мм и цилиндров Ø100 мм и Ø150 мм (для UTC-6729 и UTC-6739) • UTC-4627E - Приспособлением для центрирования образцов, совместимым с нижней пластиной нагрузки 310x510x50 мм, для кубов 150 мм и 250 мм, цилиндров Ø150 мм и Ø250 мм для UTC-6749 и UTC-6759 • Подъемным устройством для нижней пластины нагрузки (UTC-4629) • Съемными прозрачными передними и задними защитными дверями • Передние защитные двери имеют автоматическое предохранительное устройство для остановки устройства, если дверь открывается во время испытания. Соответствующие распорки для образцов цилиндров и кубов высотой менее 150 мм следует заказывать отдельно для UTC-6729.FPR и UTC-6739.FPR
