Код изделия

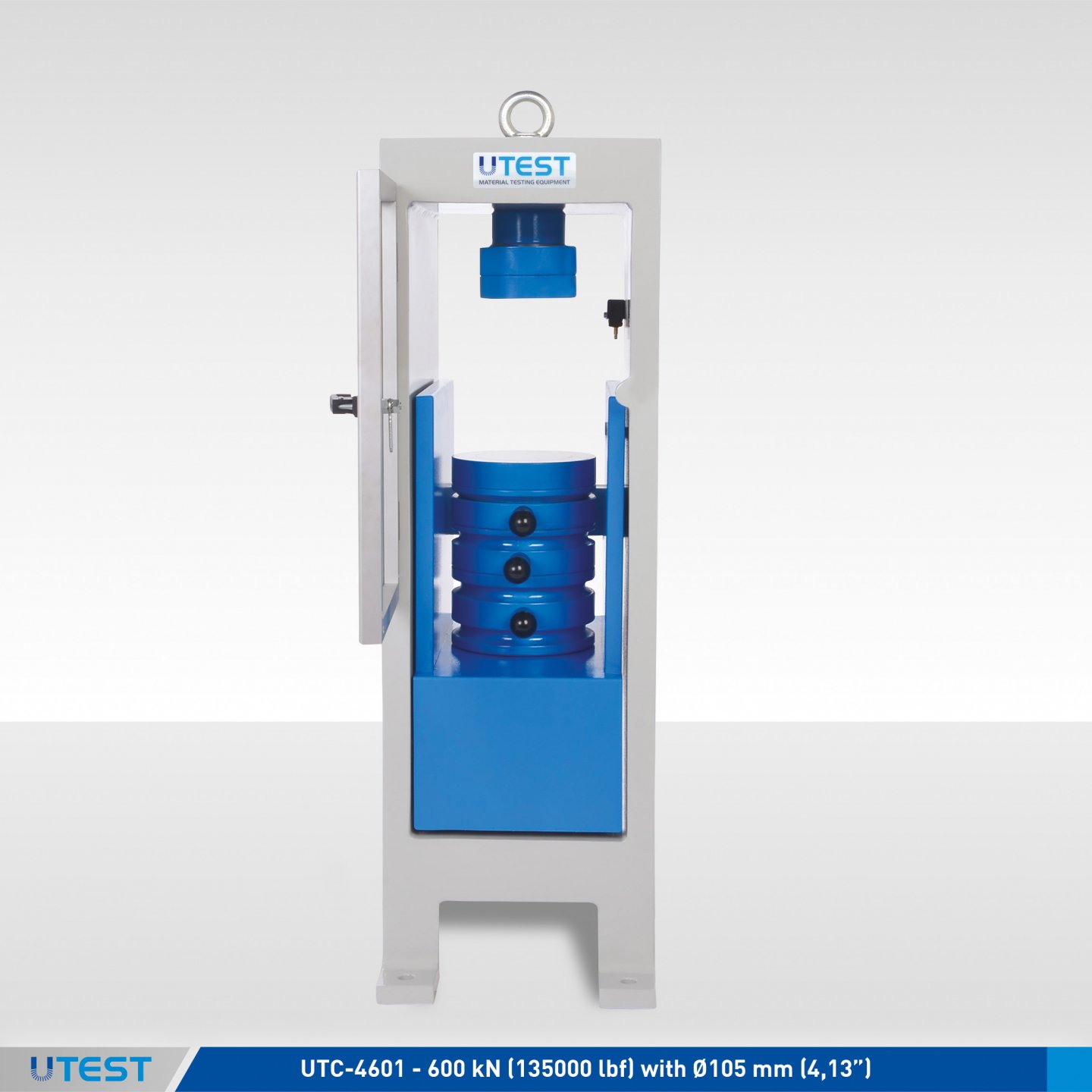

UTC-4601	Рама Испытания на сжатие 600 кН (135000 фунтов) с Ø105mm (4,13 дюймов) Верхние подшипниковые колодки для цилиндров, ASTM & AASHTO

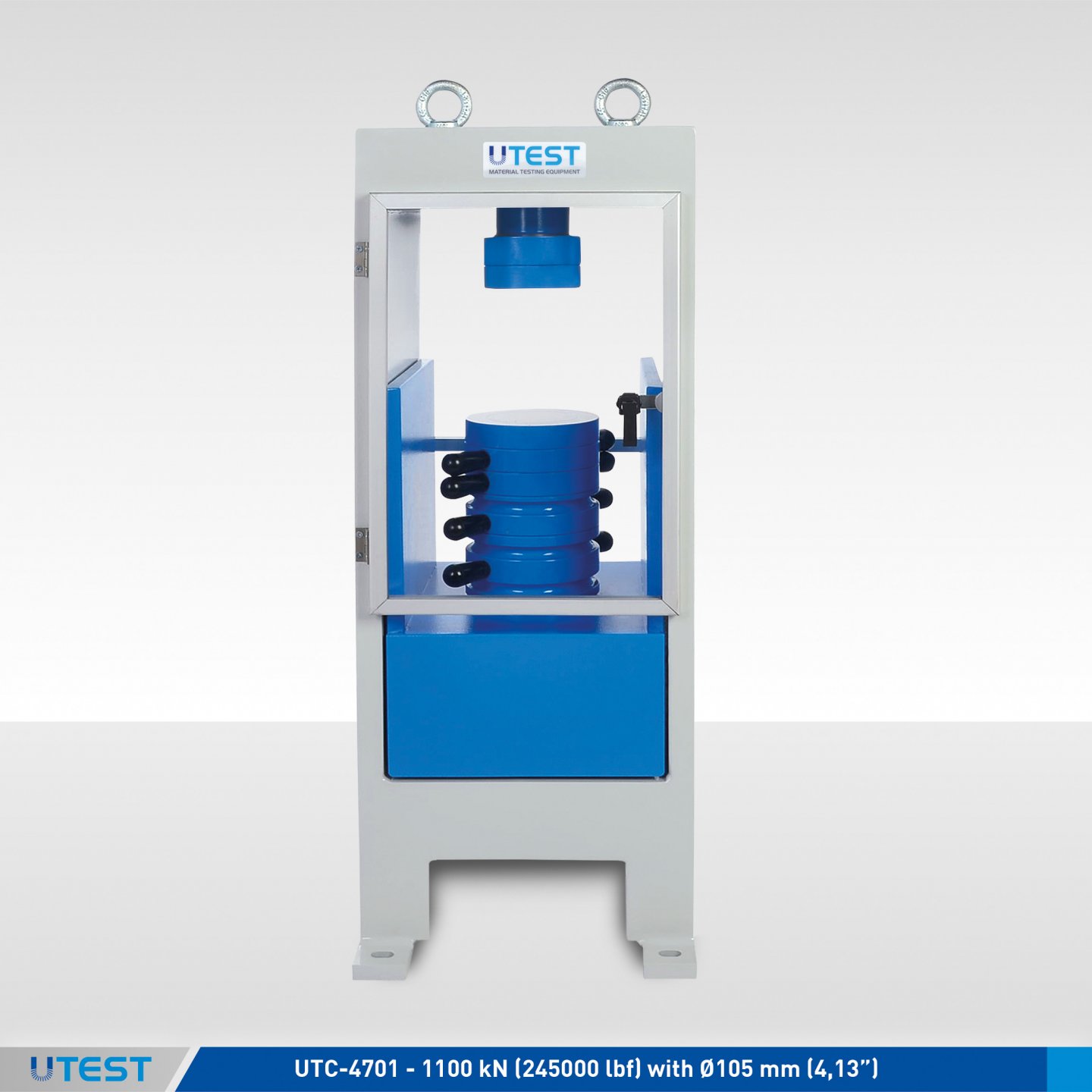

UTC-4701	Рама Испытания на сжатие 1100 кН (245000 фунтов) с Ø105mm (4,13 дюймов) Верхние подшипниковые колодки для цилиндров, ASTM & AASHTO

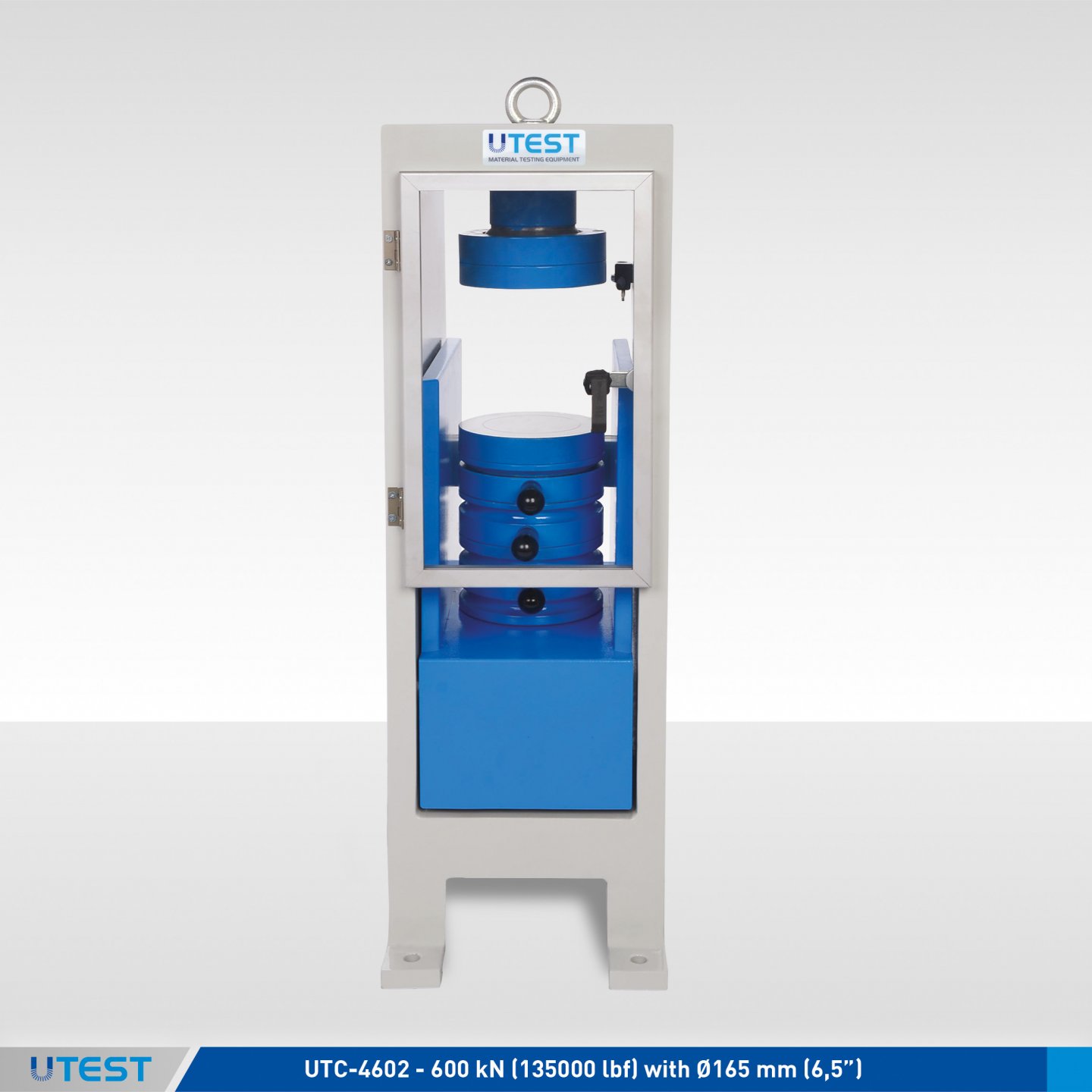

UTC-4602	Испытательная рама на сжатие 600 кН (135000 фунтов) с подшипниковыми колодками Ø165мм (6,5дюймов) для цилиндров ASTM & AASHTO

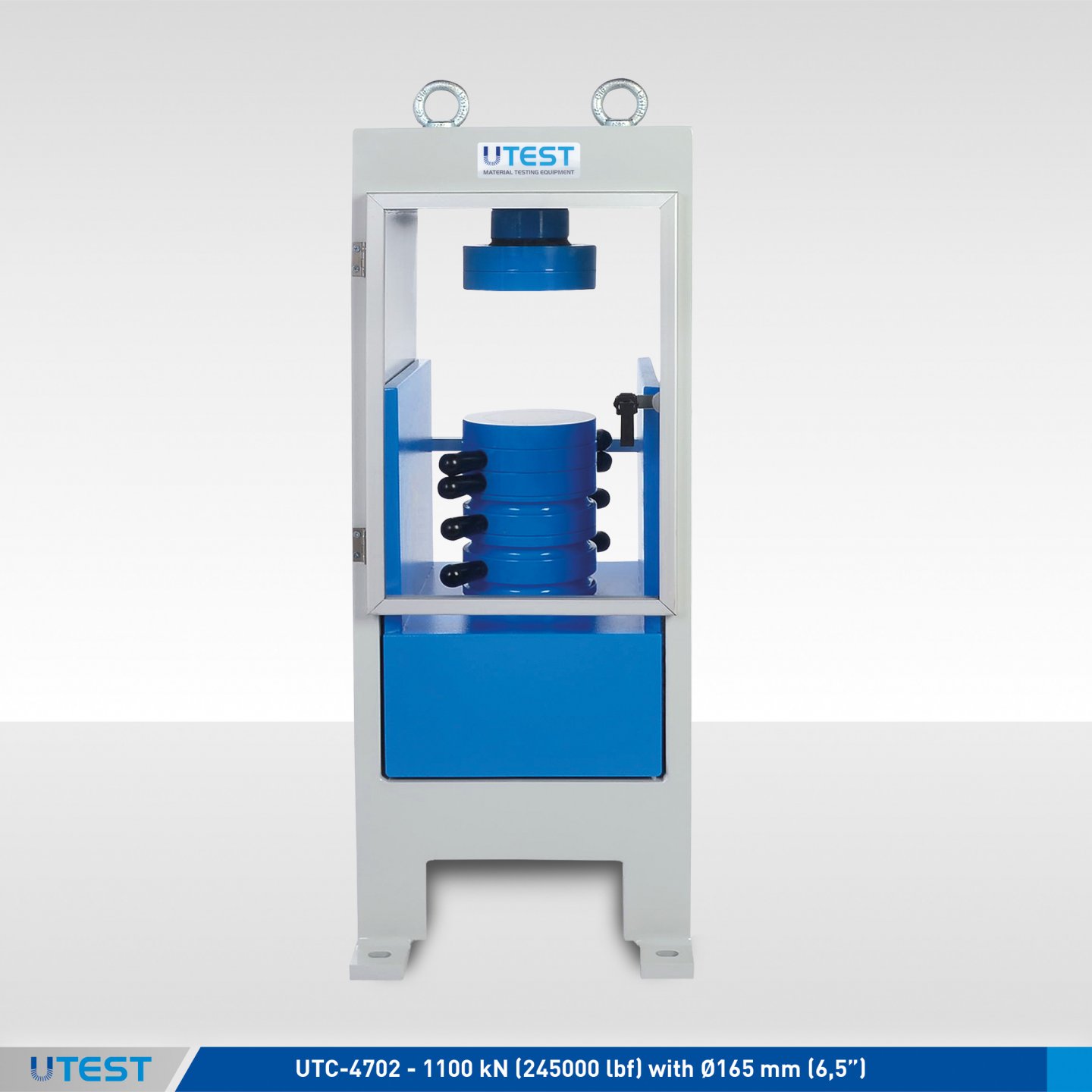

UTC-4702	Испытательная рама на сжатие 1100 кН (245000 фунтов) с верхними подшипниковыми колодками Ø165мм (6,5 дюймов) для цилиндров ASTM & AASHTO

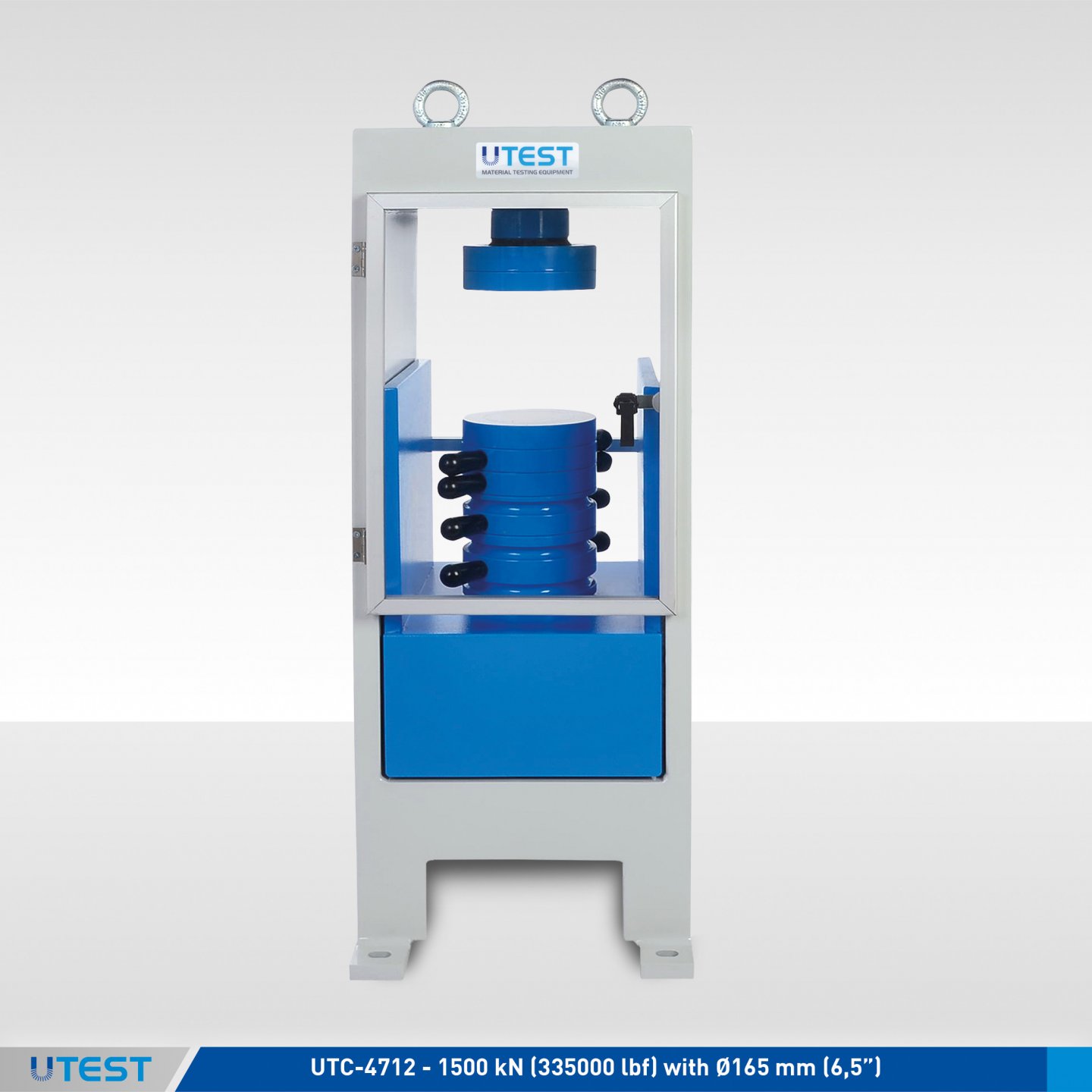

UTC-4712	Испытательная рама на сжатие 1500 кН (335000 фунтов) с подшипниковыми колодками Ø165мм (6,5дюймов) для цилиндров ASTM & AASHTO

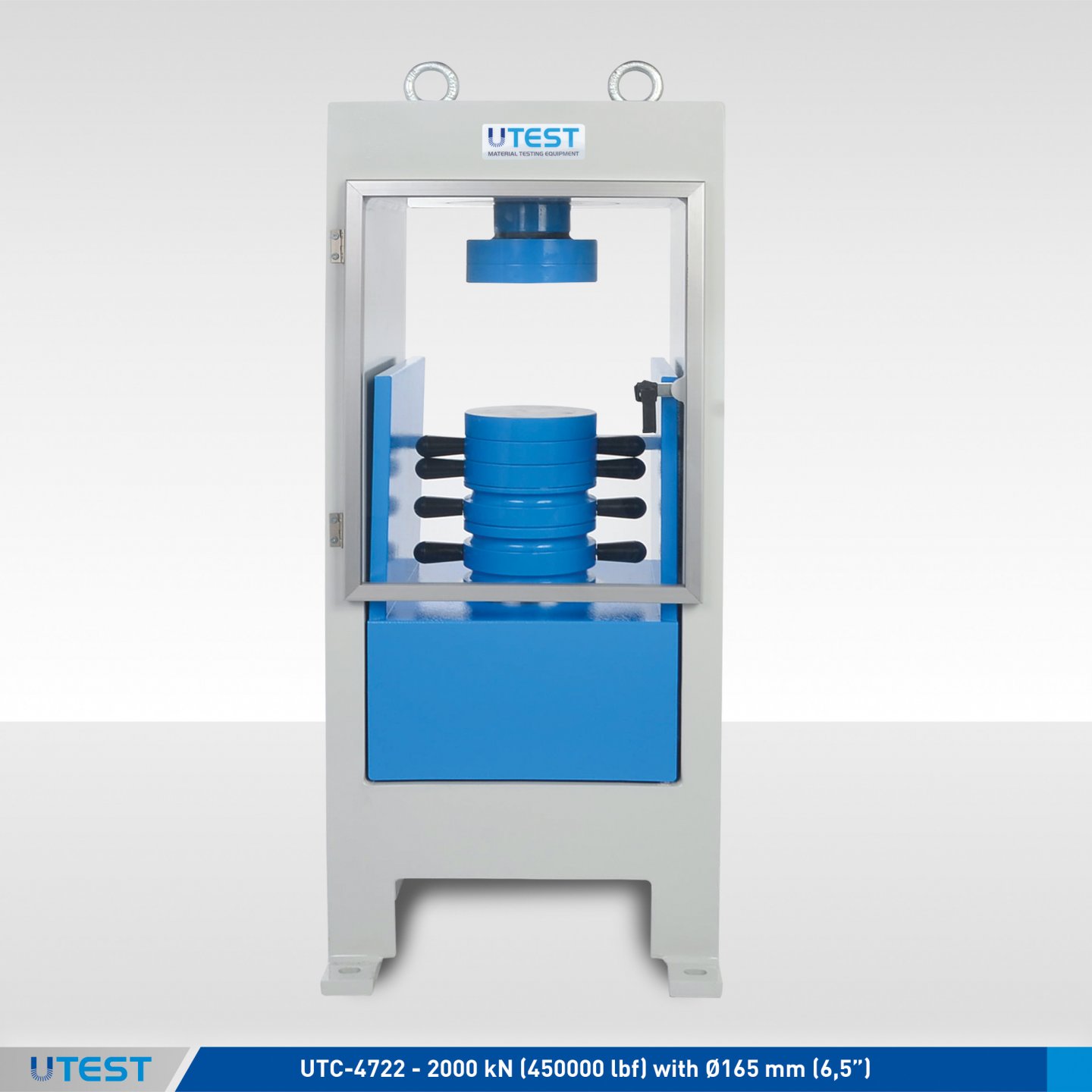

UTC-4722	Испытательная рама на сжатие 2000 кН (450000 фунтов) с подшипниковыми колодками Ø165мм (6,5 дюймов) для цилиндров ASTM & AASHTO

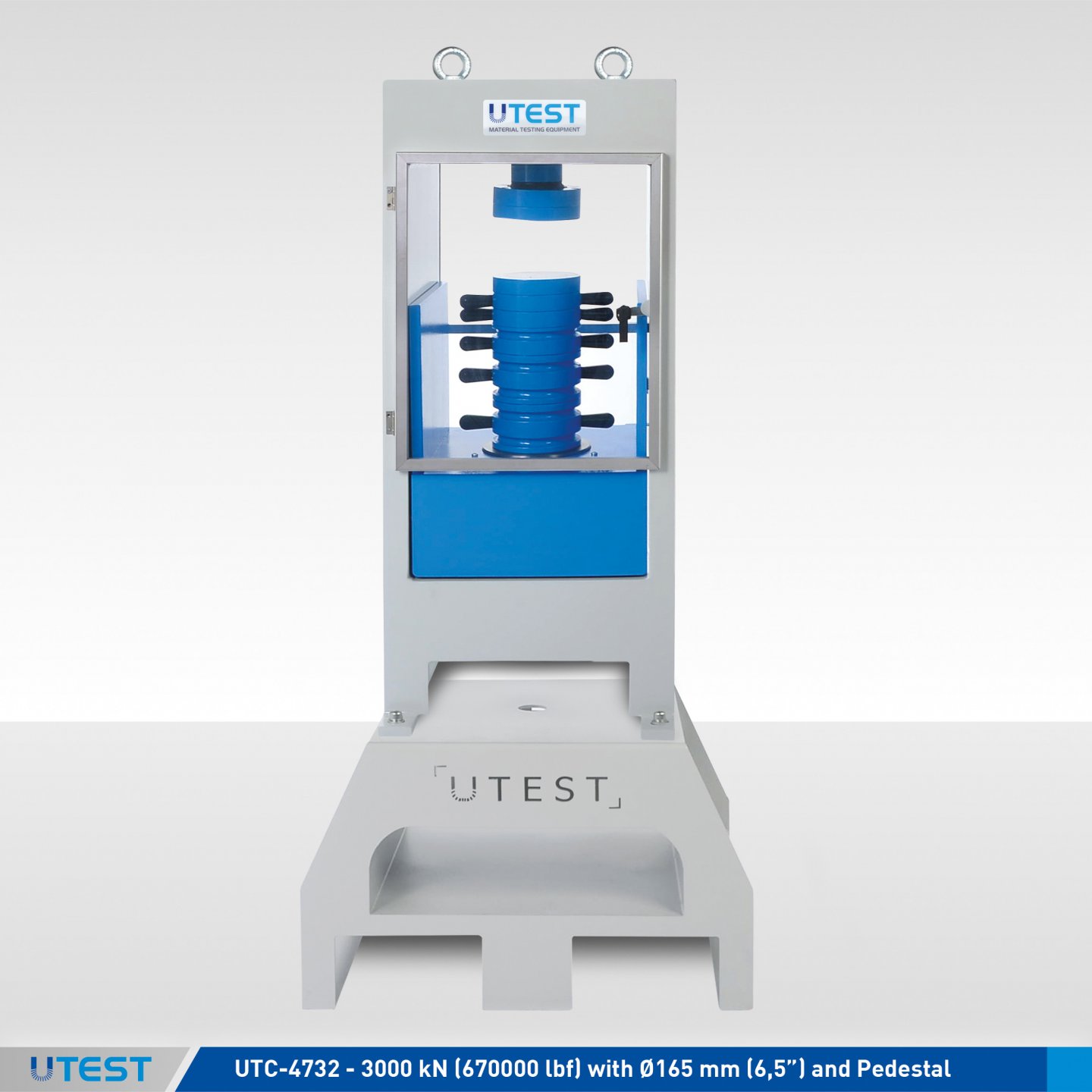

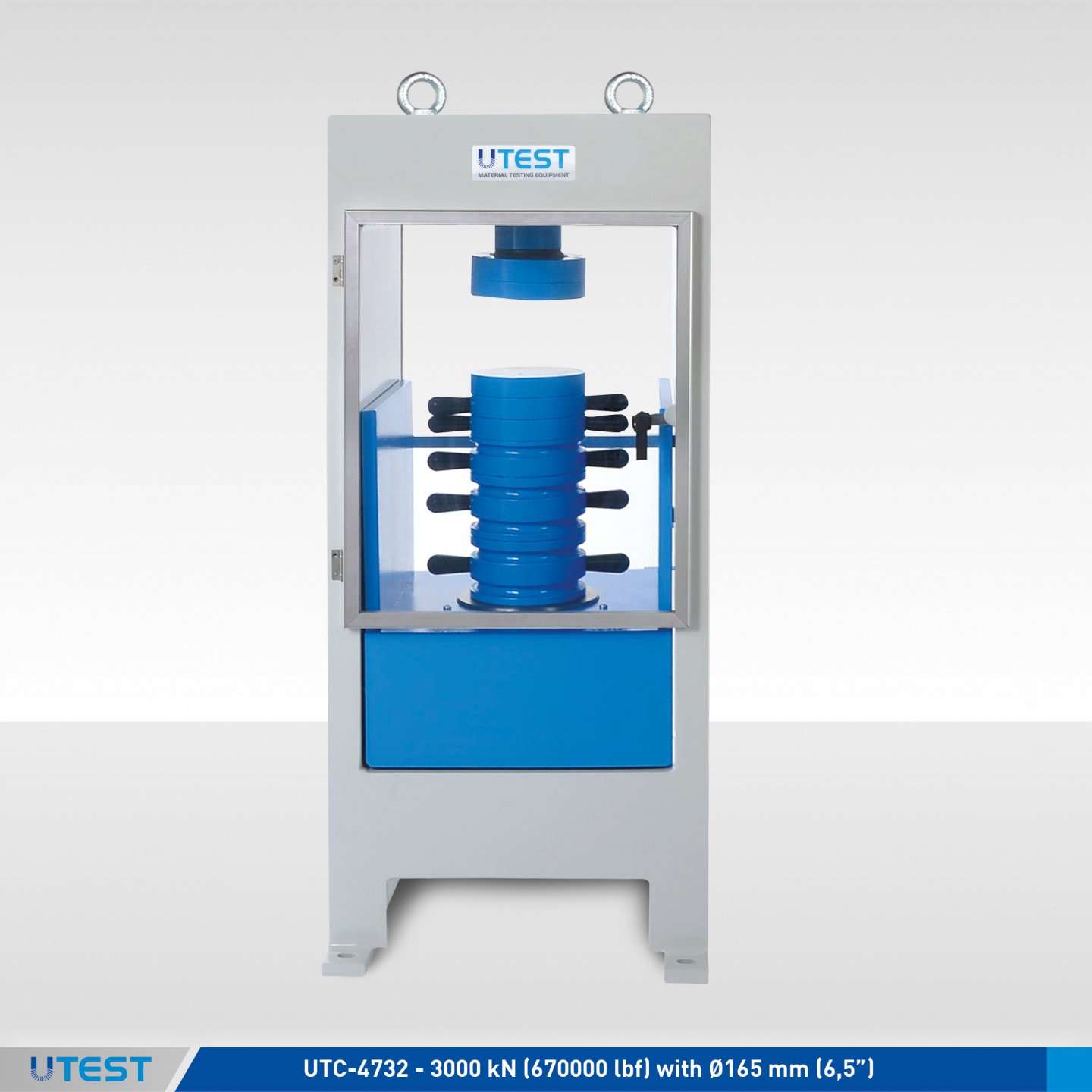

UTC-4732	Испытательная рама на сжатие 3000 кН (670000 фунтов) с подшипниковыми колодками Ø165мм (6,5 дюймов) для цилиндров ASTM & AASHTO

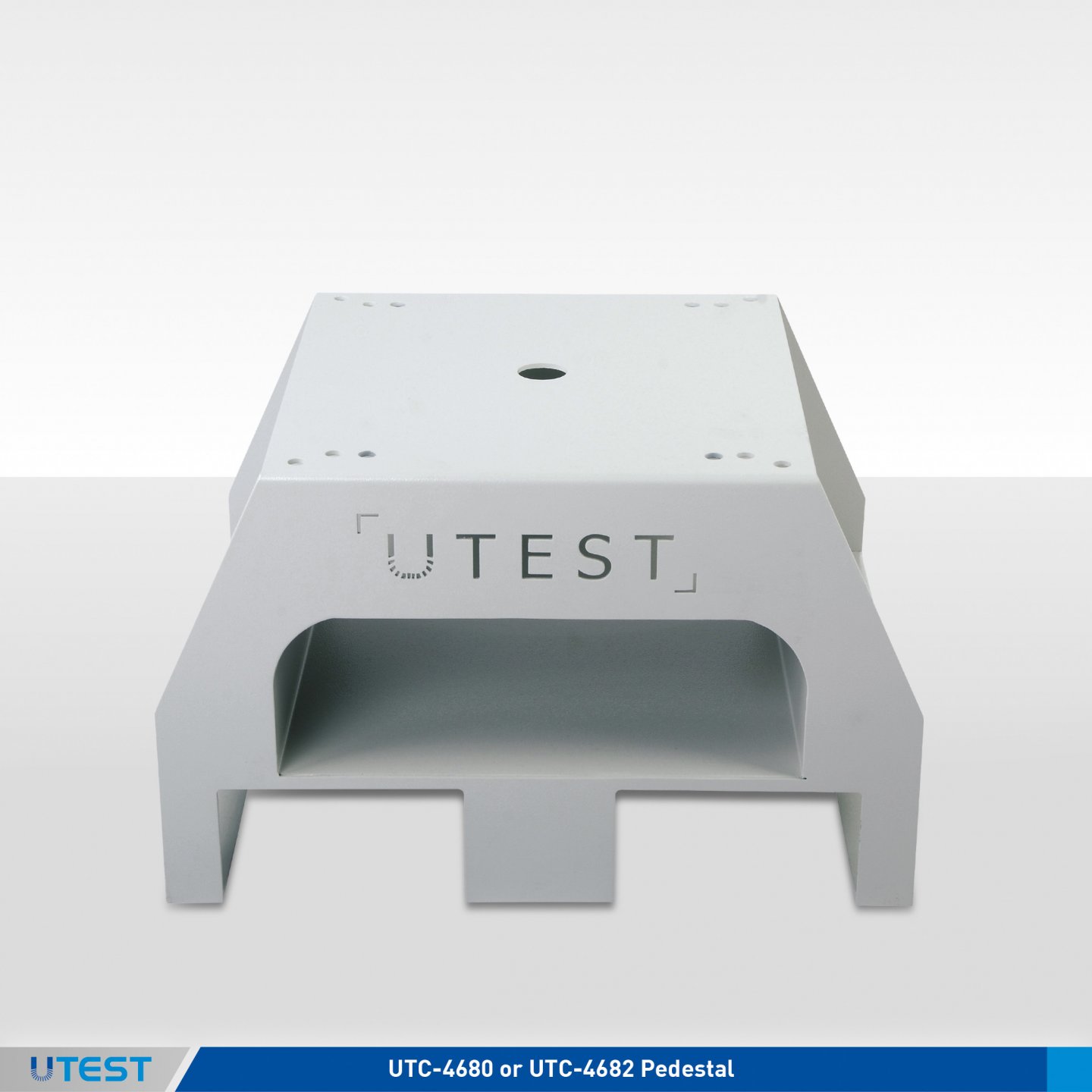

UTC-4680	Опора для испытательных рам на сжатие 600 кН (135000 фунтов) или 1100 кН (245000 фунтов)
UTC-4682	Опора для испытательных рам на сжатие 1500 кН (335000 фунтов), 2000 кН (450000 фунтов) и 3000 кН (670000 фунтов)

Стандарты

ASTM C39; AASHTO T22

Испытательные рамы для цилиндров на сжатие ASTM & AASHTO состоят из жестких сварных стальных стенок, узла нагрузочного цилиндра и нижних и верхних (сферически расположенных) опорных пластин.

Рамки обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршней рассчитан на работу с грузоподъемностью. Нижние опорные пластины снабжены концентрической центрирующей линией/с

Опорами UTC-4680 и UTC-4682, изготовленные из стали для облегчения размещения образцов пользователем в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенные таблицы для поставляемых элементов с рамками

ASTM И ИСПЫТАНИЕ НА СЖАТИЕ AASHTO СТРУКТУРИРУЮТ ДЛЯ ЦИЛИНДРОВ
Модели	UTC-4601	UTC-4701	UTC-4602	UTC-4702
Продукт Фотография
Грузоподъемность	600 кН (135000 фунтов)	1100 кН (245000 фунтов)	00 кН (135000 фунтов)	1100 кН (245000 фунтов)
Тип рамы	Сварная сталь	Сварная сталь	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	Ø105 мм (4,13 дюйма)	Ø105 мм (4,13 дюйма)	Ø 165 мм (6,50 дюймов)	Ø 165 мм (6,50 дюймов)
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	Ø 165 мм (6.5дюймов)	Ø 165 мм (6.5дюймов)	Ø 165 мм (6.5дюймов)	Ø 165 мм (6.5дюймов)
Поверхностная твердость подшипниковых блоков	≥ 55 HRC	≥ 55 HRC	≥ 55 HRC	≥ 55 HRC
Допуск плоскости	0,02 мм / 150 мм (0,001 дюйма / 6 дюймов)	0,02 мм / 150 мм (0,001 дюйма / 6 дюймов)	0,02 мм / 150 мм (0,001 дюйма / 6 дюймов)	0,02 мм / 150 мм (0,001 дюйма / 6 дюймов)
Piston Diameter	150 mm (5,9”)	190 mm (7,48”)	150 mm (5,9”)	190 mm (7,48”)
Piston Stroke	50 mm (1,97”)	50 mm (1,97”)	50 mm (1,97”)	50 mm (1,97”)
Maximum Vertical Clearance Between Bearing Blocks (E)	340 mm (13,4”)	380 mm (15”)	340 mm (13,4”)	380 mm (15”)
Horizontal Clearance (B)	230 mm (9,06”)	270 mm (10,6”)	230 mm (9,06”)	270 mm (10,6”)
For Cylinder Specimens Sizes	Ø100x200 mm (4”x8”)	Ø100x200 mm (4”x8”)	Ø100x200 mm (4”x8”) Ø150x300mm(6”x12”) (**)	Ø100x200 mm (4”x8”) Ø150x300mm(6”x12”) Ø160x320mm
Dimensions (wxlxh) (Axd*xF)	270x454x922mm (10,63”x17,87”x36,3”)	310x454x1042mm (12,2”x17,87”x41,02”)	270x454x922mm (10,63”x17,87”x36,3”)	310x454x1042mm (12,2”x17,87”x41,02”)
Weight	280 kg (620 lbs)	378 kg (835 lbs)	291 kg (640 lbs)	389 kg (860 lbs)
Pedestal (Optional)	UTC-4680	UTC-4680	UTC-4680	UTC-4680
(d) depth () Limited by capacity of the frame The frames are supplied complete with;* • UTC-4601 and UTC-4602 : Ø100mm(3,93”)50mm(1,97”), 30mm(1,2”) height x Ø165mm(Ø 6,5”) distance pieces • UTC-4701, UTC-4702 and UTC-4712 : Ø100 mm (3,93”), 50 mm (1,97”), 2 pcs. 30 mm (1,2”) mm height x Ø165 mm (Ø 6,5”) distance pieces • Removable transparent front and rear safety doors • The front safety doors have an automatic safety device to stop the machine if the door is opened during a test.

РАМКИ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ASTM & AASHTO ДЛЯ ЦИЛИНДРОВ
Модели	UTC-4712	UTC-4722	UTC-4732
Продукт Фотография
Грузоподъемность	1500 кН (335000 фунтов)	2000 кН (450000 фунтов)	3000 кН (670000 фунтов)
Тип рамы	Сварная сталь	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	Ø 165 мм (6.5 дюймов)	Ø 165 мм (6.5 дюймов)	Ø 165 мм (6.5 дюймов)
Верхний подшипниковый узел, (Со Сферическим Посадочным Узлом) измерения C	Ø 165 мм (6.5 дюймов)	Ø 165 мм (6.5 дюймов)	Ø 165 мм (6.5 дюймов)
Поверхностная твердость подшипниковых блоков	≥ 55 HRC	≥ 55 HRC	≥ 55 HRC
Допуск плоскости	0,02 мм / 150 мм (0,001 дюйма / 6 дюйма)	0,02 мм / 150 мм (0,001 дюйма / 6 дюйма)	0,02 мм / 150 мм (0,001 дюйма / 6 дюйма)
Диаметр поршня	230 мм (9,06 дюймов)	250 мм (9,84 дюймов)	310 мм (12,2 дюймов)
Ход поршня	50 мм (1,97 дюйма)	50 мм (1,97 дюйма)	50 мм (1,97 дюйма)
Максимальный вертикальный зазор Между подшипниковыми узлами (E)	380 мм (15 дюймов)	380 мм (15 дюймов)	380 мм (15 дюймов)
Горизонтальное разрешение (B)	320 мм (12,6 дюймов)	360 мм (14,17 дюймов)	415 мм (16,34 дюймов)
Размеры экземпляров Для цилиндра	Ø100x200 мм (4 дюйма x 8 дюймов) Ø150x300 мм (6 дюймов x12 дюймов) Ø160x320 мм Ø100x200 мм	(4 дюйма x 8 дюймов) Ø150x300 мм (6 дюймов x12 дюймов) Ø160x320 мм	Ø100x200 мм (4 дюйма x 8 дюймов) Ø150x300 мм (6 дюймов x12 дюймов) Ø160x320 мм
Измерения (wxlxh) (Axd*xF)	380x451x1104 мм (14,96 дюймов x 17,76 дюймов x 43,86 дюймов)	420x453x1144 мм (16,54 дюймов x 17,83 дюймов x 45,04 дюймов)	475x497x1204 мм (18,7 дюймов x 19,57 дюймов x 47,4 дюймов)
Вес	528 kg (1165 lbs)	615 kg (1355 lbs)	837 kg (1845 lbs)
Опора (Необязательно)	UTC-4680	UTC-4682	UTC-4682
(d) глубина ()Ограничена грузоподъемностью рамы Рамы поставляются вместе с; • • 90 мм, 50 мм, 2 шт. высота 30 мм x Ø165 мм (6,5 дюймов) расстояние между частями* • UTC-4701, UTC-4702 и UTC-4712 : Ø100 мм (3,93 дюйма), 50 мм (1,97 дюйма), 2 шт. Высота 30 мм (1,2 дюйма) мм x расстояние Ø165 мм (Ø 6,5 дюйма) • Съемные прозрачные передние и задние защитные двери
