Нижняя и Верхняя Пластины

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

UTC-4511	Нижний и Верхний (сферически посаженные) Подшипниковые блоки, Ø 105 мм, ASTM C39
UTC-4512	Нижний и Верхний (сферически посаженные) Подшипниковые блоки, Ø 165 мм, ASTM C39
UTC-4513	Нижний и Верхний (сферически посаженные) Подшипниковые блоки, Ø 216 мм, ASTM C39
UTC-4514	Нижняя и Верхняя (сферически посаженные) нагрузочные пластины, 210x410x50 мм
UTC-4516	Нижняя и Верхняя (сферически посаженные) нагрузочные пластины, 310x410x90 мм, ASTM C140
UTC-4517	Нижняя и Верхняя (сферически посаженные) нагрузочные пластины, Ø 300 мм, EN 12390-4
UTC-4518	Нижняя и Верхняя (сферически посаженные) нагрузочные пластины, Ø 410 мм, EN 12390-4
UTC-4519	Нижняя и Верхняя (сферически посаженные) нагрузочные пластины, 310x510x50 мм EN 12390-4 и EN 772-1

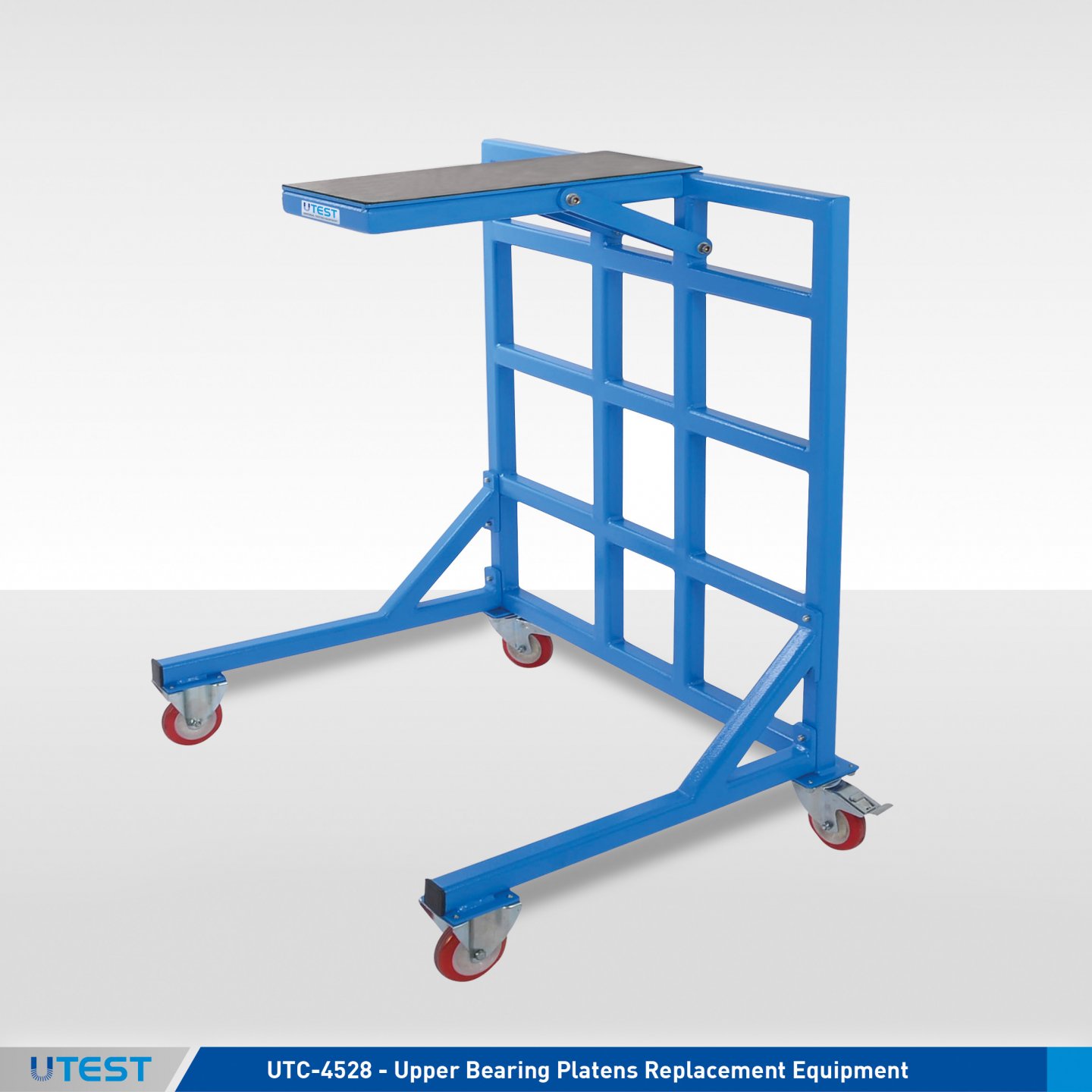

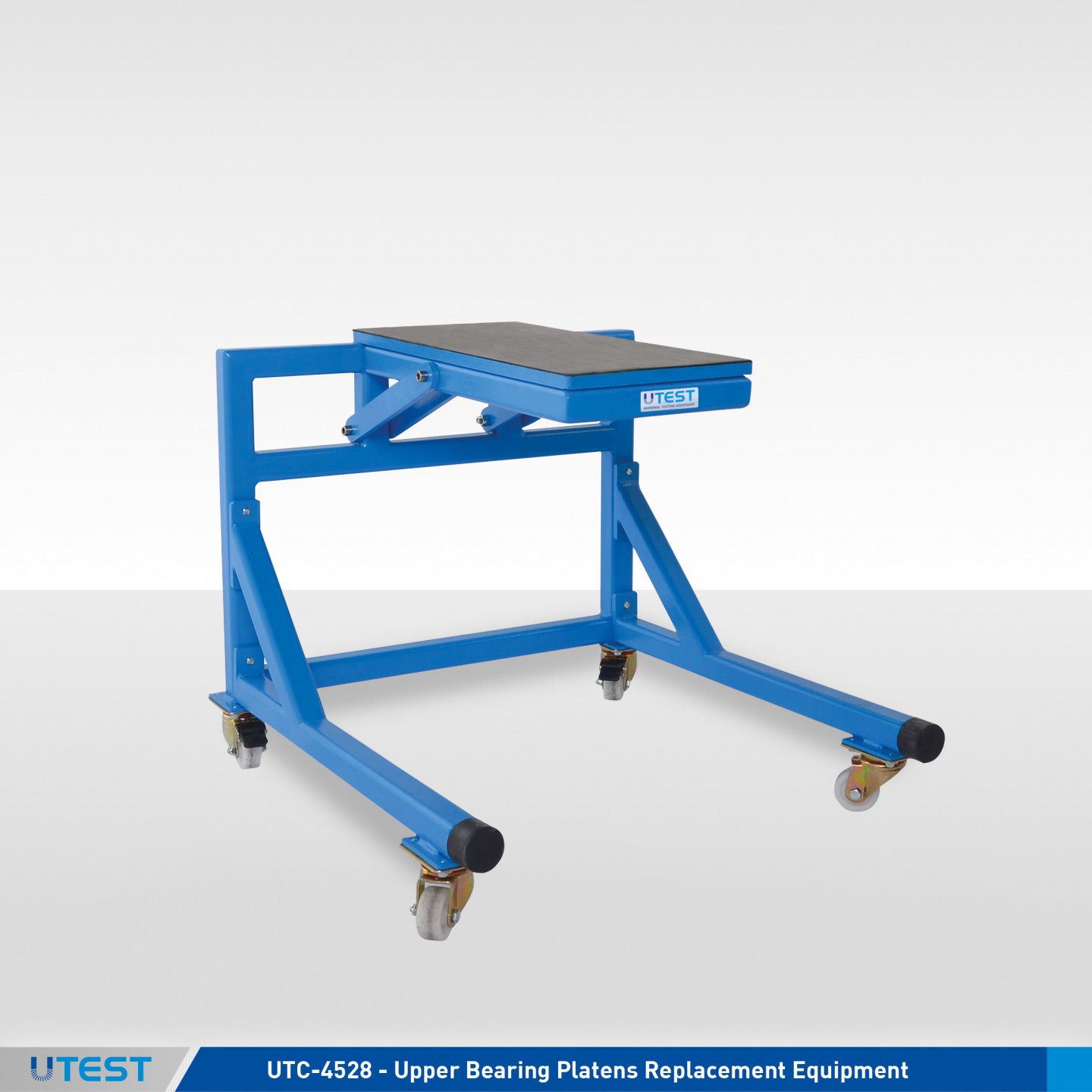

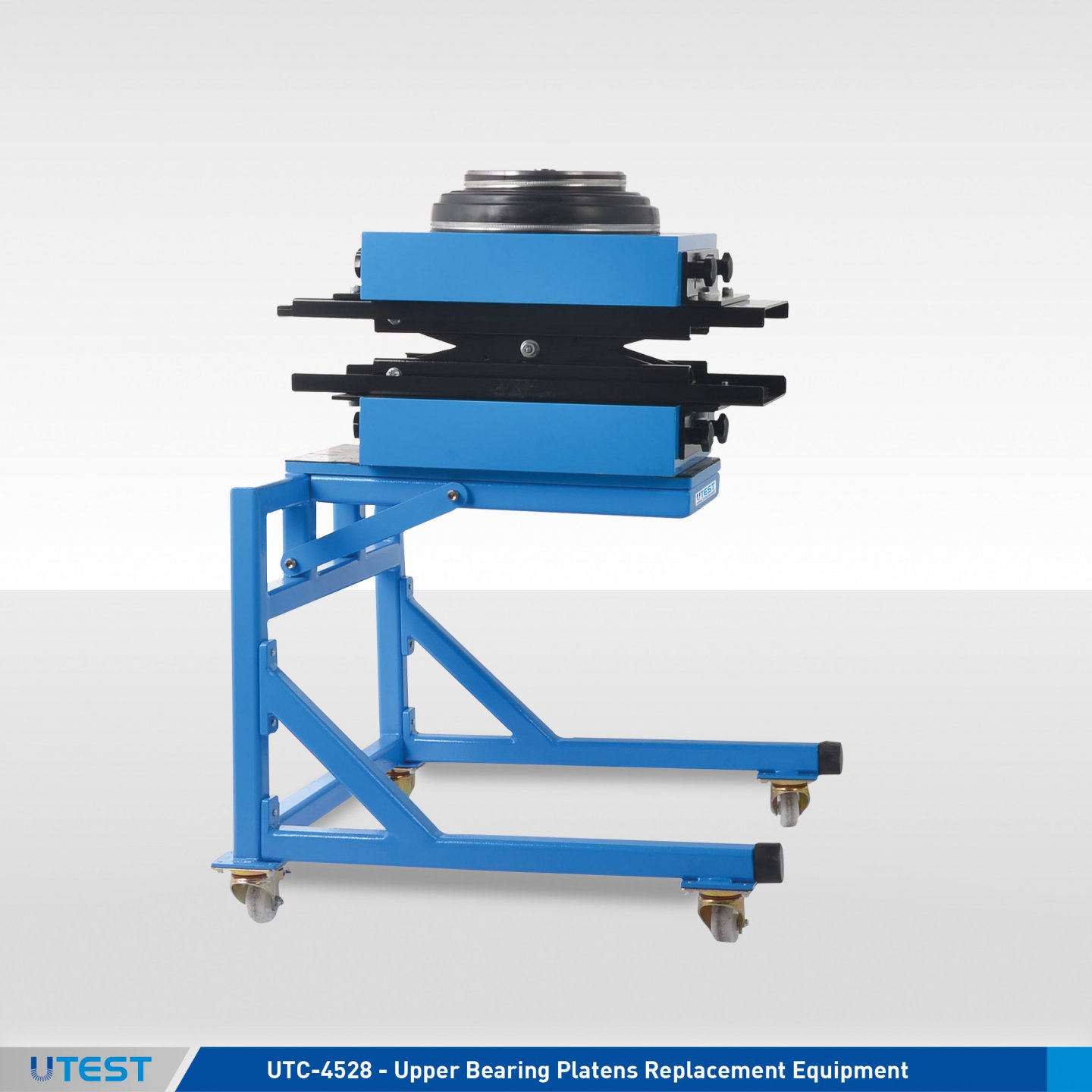

UTC-4525	Оборудование для замены верхних опорных пластин для UTC-4725 и UTC-4735
UTC-4622E	Приспособление для центрирования образцов для нижней пластины нагрузки Ø300 мм
UTC-4624E	Приспособление для центрирования образцов для нижней пластины нагрузки Ø410 мм
UTC-4626E	Приспособление для центрирования образцов для нижней пластины нагрузки 310x510x50 мм
UTC-4627E	Приспособление для центрирования образцов для нижней пластины нагрузки 310x510x50 мм. Для UTC-6749 и UTC-6759 рам и устройств.

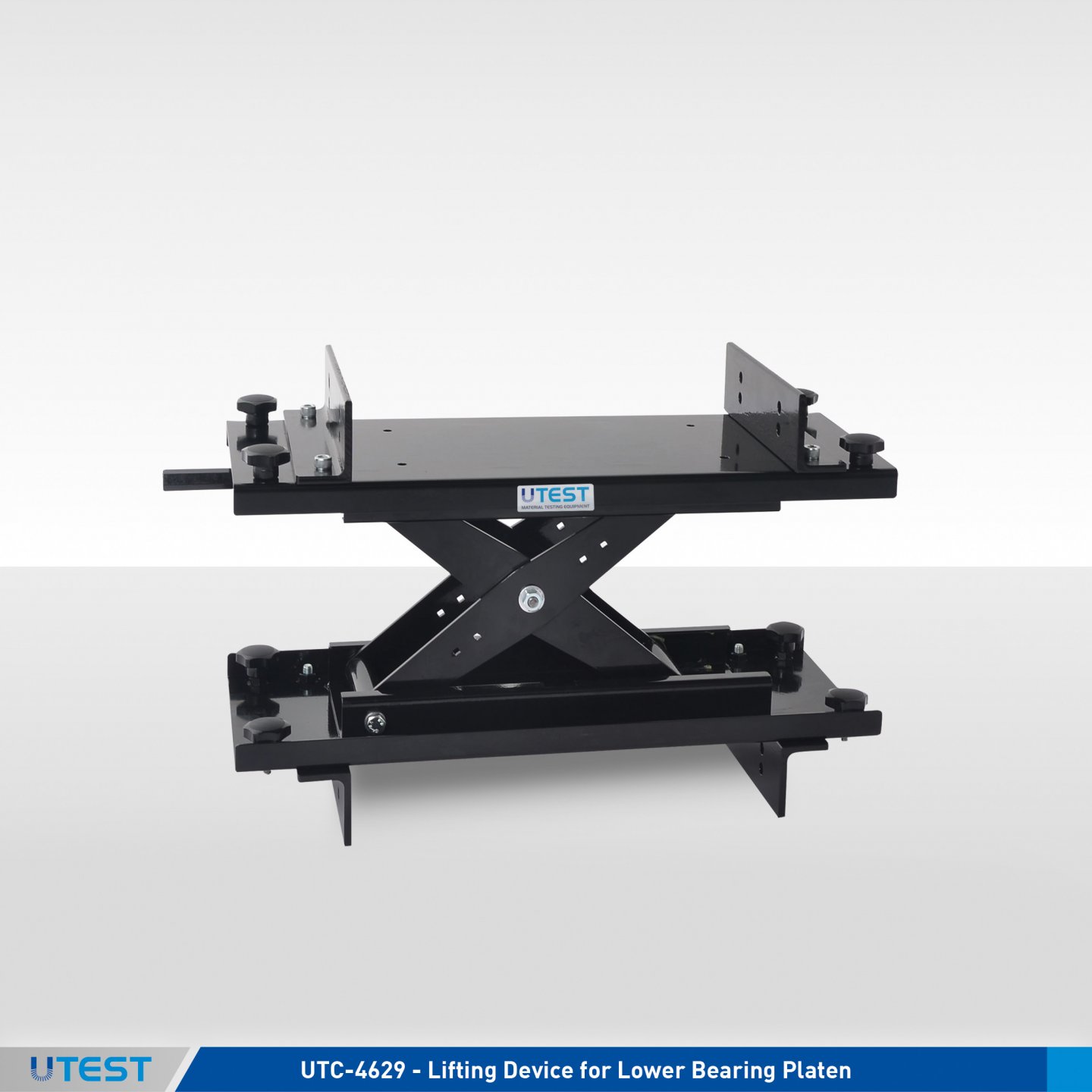

UTC-4629	Подъемное устройство UTC-4629 для нижней пластины нагрузки для UTC-4514, UTC-4516 и UTC-4519

Пластины позволяют проводить испытания широкого спектра цилиндров, кубов, блоков или аналогичных образцов.

Изготавливается из высококачественной стали, которая затем закаляется, сглаживается и обрабатывается
UTC-4512, UTC-4513, UTC-4517 и UTC - 4518 имеют центрирующие кольца на нижних пластинах для правильного центрирования образцов кубов 100 мм и 150 мм, цилиндров 100 мм и 150 мм

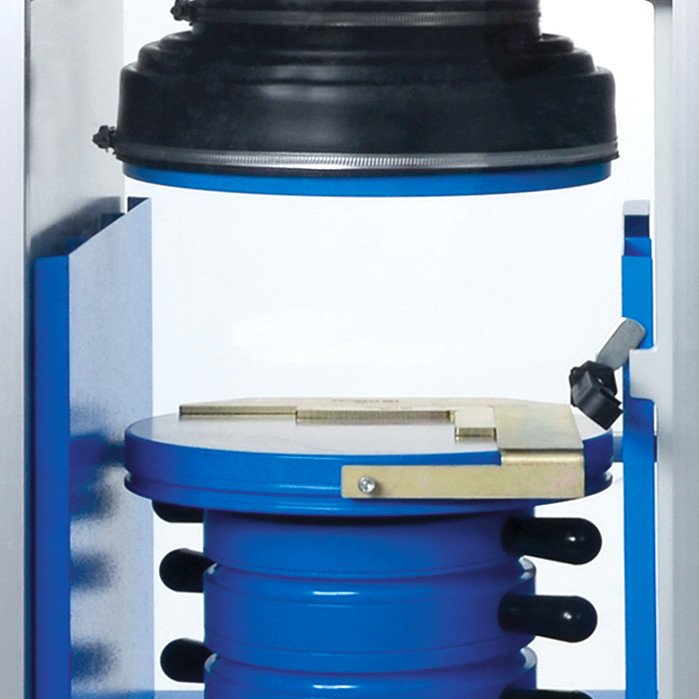

Ø 300 мм UTC-4517 имеет центрирующее устройство образца на нижней пластине в стандартной комплектации для куба 150 мм

Подъемное устройство для нижней пластины нагрузки (UTC-4629), которое может быть использовано для легкой замены распорок между поршнем и нижней пластиной для установки вертикальной очистки рам. Устройство следует заказывать отдельно для UTC-4514, UTC-4516 и UTC-4519.

merkezleme001

UTC-4511 UTC-4511 UTC-4513 UTC-4514

merkezleme002

UTC-4516 UTC-4517 UTC-4518 UTC-4519

	UTC-4511	UTC-4512	UTC-4513	UTC-4514	UTC-4516	UTC-4517	UTC-4518	UTC-4519
Размеры пластин (мм)	Ø105 мм (4,13 дюймов) верхний Ø165 мм (6,5 дюймов) нижний	Ø165 мм (6,5 дюймов)	Ø216 мм (6,5 дюймов)	220x410x50 мм	310x410x90 мм (12,2 дюймов x16,1 дюймов x3,54 дюймов)	Ø300 мм	Ø360 мм	310x510x50 мм
Размеры экземпляров (Сугуть быть подвержены испытаниям)	2 дюйма, 3 дюйма, 4 дюйма диаметр	Цилиндры 4 дюйма	6 дюймов диаметр	Цилиндры 6 дюймов диаметр.	Цилиндры Блоки до 220x410 мм Блоки до 310x390 мм (8,7 дюймов x15 дюймов, 3 дюймов)	100, 150, 160, 250 мм диаметр. цилиндры 100, 150, 200 мм кубы	100, 150, 160, 250 мм диаметр. цилиндры 100, 150, 200 мм кубы	Кирпичные блоки до 310x510 мм
Стандарты	ASTM C39	ASTM C39	ASTM C39	EN 772-1	ASTM C140 C1314	EN 12390-4	EN 12390-4 For ≥ 4000 kN compression frames.	EN 12390-4 EN 772-1
Твердость	≥ 55 HRC	≥ 55 HRC	≥ 55 HRC	≥ 600 HV	≥ 60 HRC	≥ 53 HRC	≥ 53 HRC	≥ 600 HV
Измерения (cm)	11x11x13 (4,3” x4,3” x5”)	17x17x13 (6,7” x6,7” x5”)	22x22x13 (8,7” x8,7” x5”)	23x43x15	33x43x15 (13” x17” x6”)	32x32x20 мм	43x43x30 мм	33x50x14 мм
Вес	7 кг (15,4 фунтов)	20 кг (44 фунтов)	37 кг (82 фунтов)	170 кг	200 кг (241 фунтов)	75 кг	110 кг	180 кг
