Испытательная рама EN 772-1 и общего назначения на сжатие для кирпичных модулей/блоков, цилиндров и кубов

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

UTC-4609EG	Испытательная рама EN 772-1 и общего назначения на сжатие для кирпичных модулей/блоков, цилиндров и кубов 600 кН
UTC-4709EG	Испытательная рама EN 772-1 и общего назначения на сжатие для кирпичных модулей/блоков, цилиндров и кубов 600 кН
UTC-4682	Опора для испытательных рам на сжатие 2000 кН и 3000 кН со сварными стенками

Рамы для испытаний на сжатие UTC-4609EG и UTC-4609EG для кирпичных модулей/ блоков, цилиндров и кубов состоят из узла нагрузочного цилиндра, нижней и верхней (сферически расположенных) пластин нагрузки.

Рамы для испытаний на сжатие обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршней рассчитан на работу с их грузоподъемностью. Между цилиндром и поршнем, установленным на цилиндре, имеется концентрическое уплотнение из PTFE с низким коэффициентом трения.

Нижние пластины нагрузки снабжены линиями для центрирования образцов

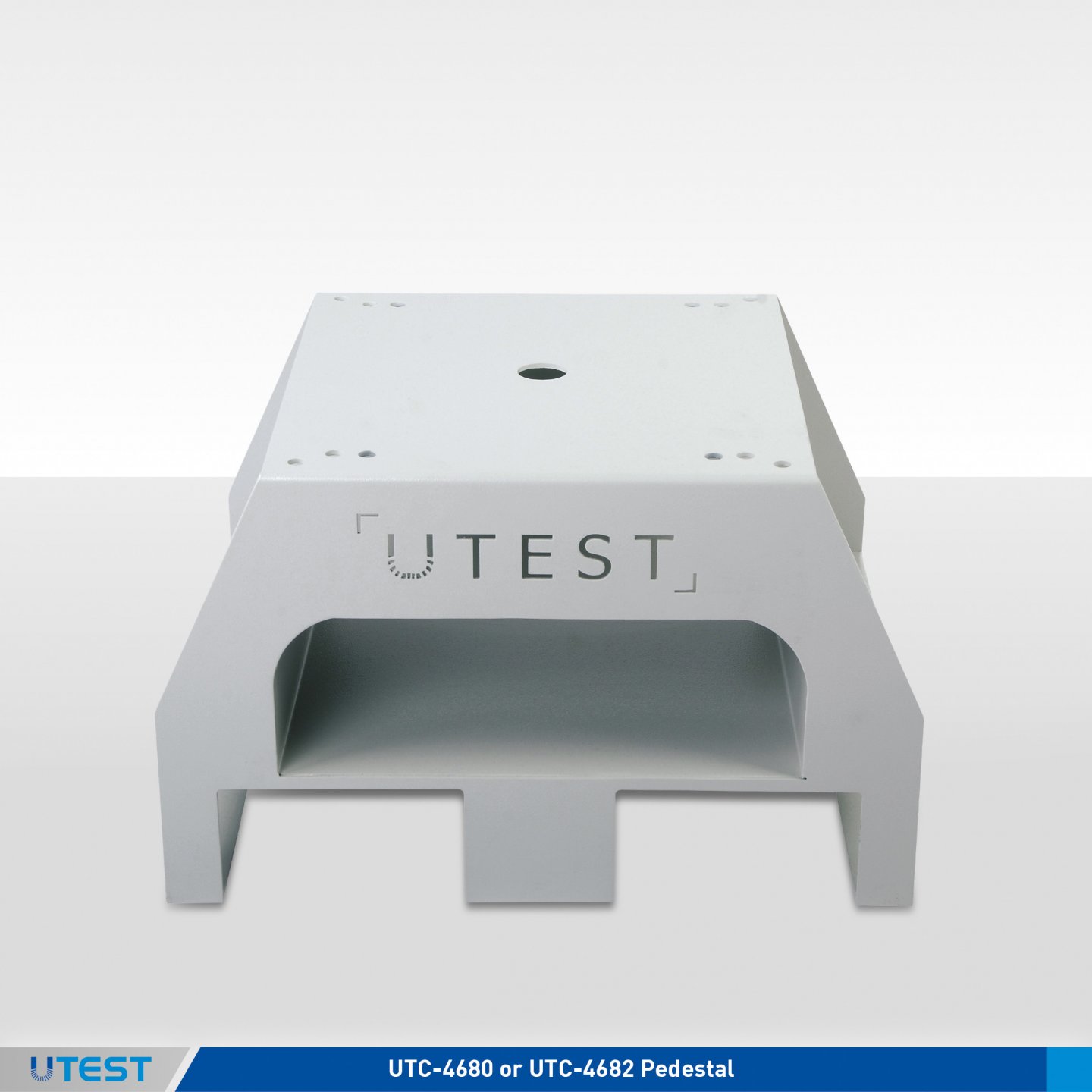

Опоры UTC-4682, изготовленные из стали для облегчения размещения образцов пользователем в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенную таблицу для поставляемых элементов с рамками.

РАМЫ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ОБЩЕГО НАЗНАЧЕНИЯ И EN 772-1 ДЛЯ КУБОВ, ЦИЛИНДРОВ И КИРПИЧНЫХ МОДУЛЕЙ/БЛОКОВ
Модели	UTC-4609EG	UTC-4709EG
Фотография продукта
Грузоподъемность	600 кН	1100 кН
Тип рамы	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	310x510x50 mm	310x510x50 mm
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	310x510x50 mm	310x510x50 mm
Поверхностная твердость подшипниковых блоков	55 HRC	55 HRC
Допуск плоскости	0,05 mm	0,05 mm
Диаметр поршня	230 mm	230 mm
Ход поршня	50 mm	50 mm
Максимальный вертикальный зазор Между подшипниковыми блоками (E)	330 mm	330 mm
Горизонтальный зазор (B)	320 mm	320 mm
Размеры образцов (**)	до 300x500 мм кирпичные модули/блоки
	До Ø160x320 мм цилиндры
	200 мм кубы
Измерения (wxlxh) (Axd*xF)	380x550x750 mm	380x550x750 mm
Вес	690 kg	690 kg
Опора (Необязательно)	UTC-4682	UTC-4682
(d) глубина () Ограничена грузоподъемностью рамы Рамы поставляются в комплекте с;* • Распорками высота 100 мм, 50 мм, 30 мм x Ø165 мм • Распорками высота 100 мм, 50 мм, 30 мм x Ø165 мм • Съемными прозрачными передними и задними защитными дверями • Съемными прозрачными передними и задними защитными дверями
