EN 12390-4 Четырехколонные испытательные рамы на сжатие для кубов и цилиндров

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

UTC-6727	UTC-6727 Четырехколонная Испытательная рама на сжатие, для кубов и цилиндров грузоподъемностью 2000 кН, EN
UTC-6737	UTC-6737 Четырехколонная Испытательная рама на сжатие, для кубов и цилиндров грузоподъемностью 3000 кН, EN

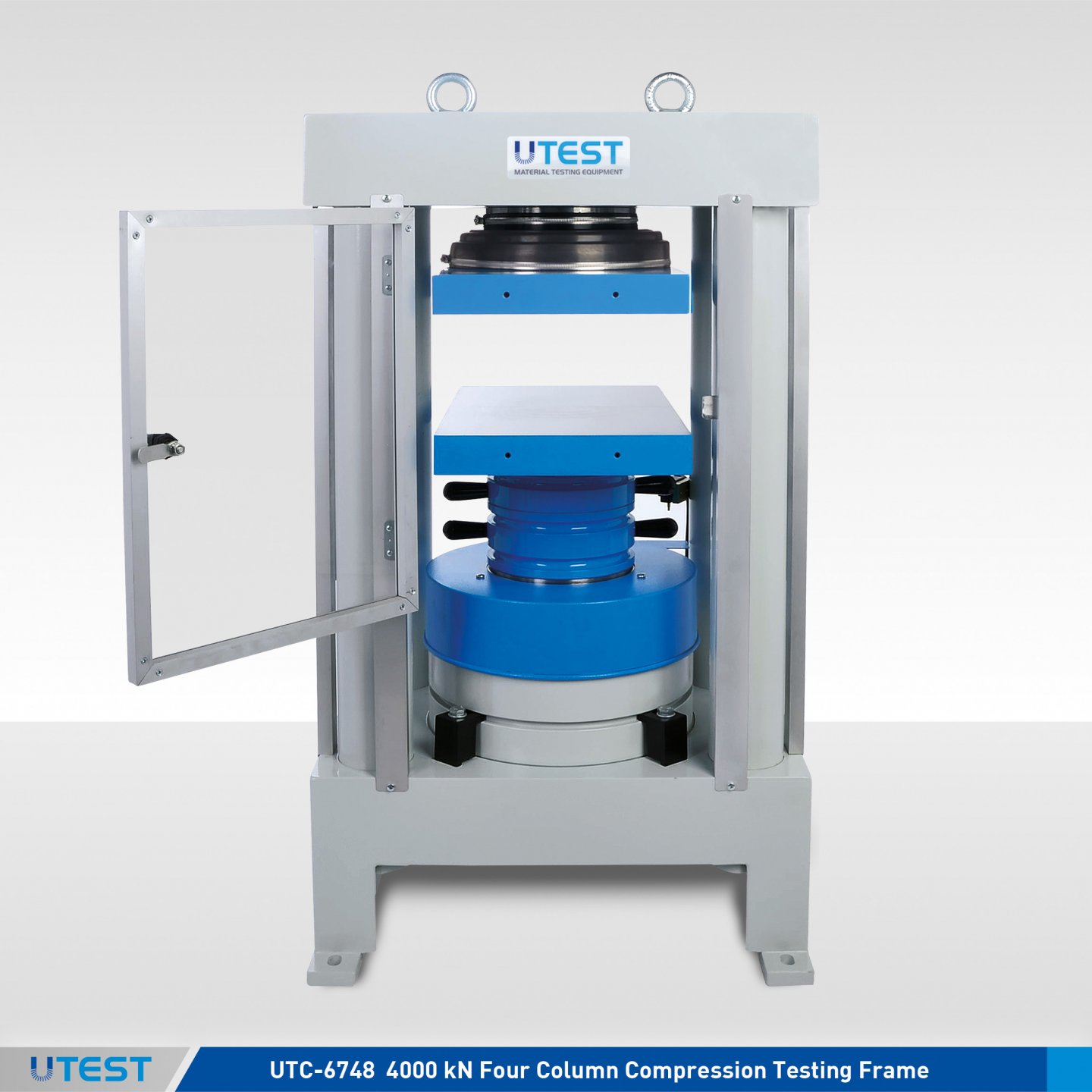

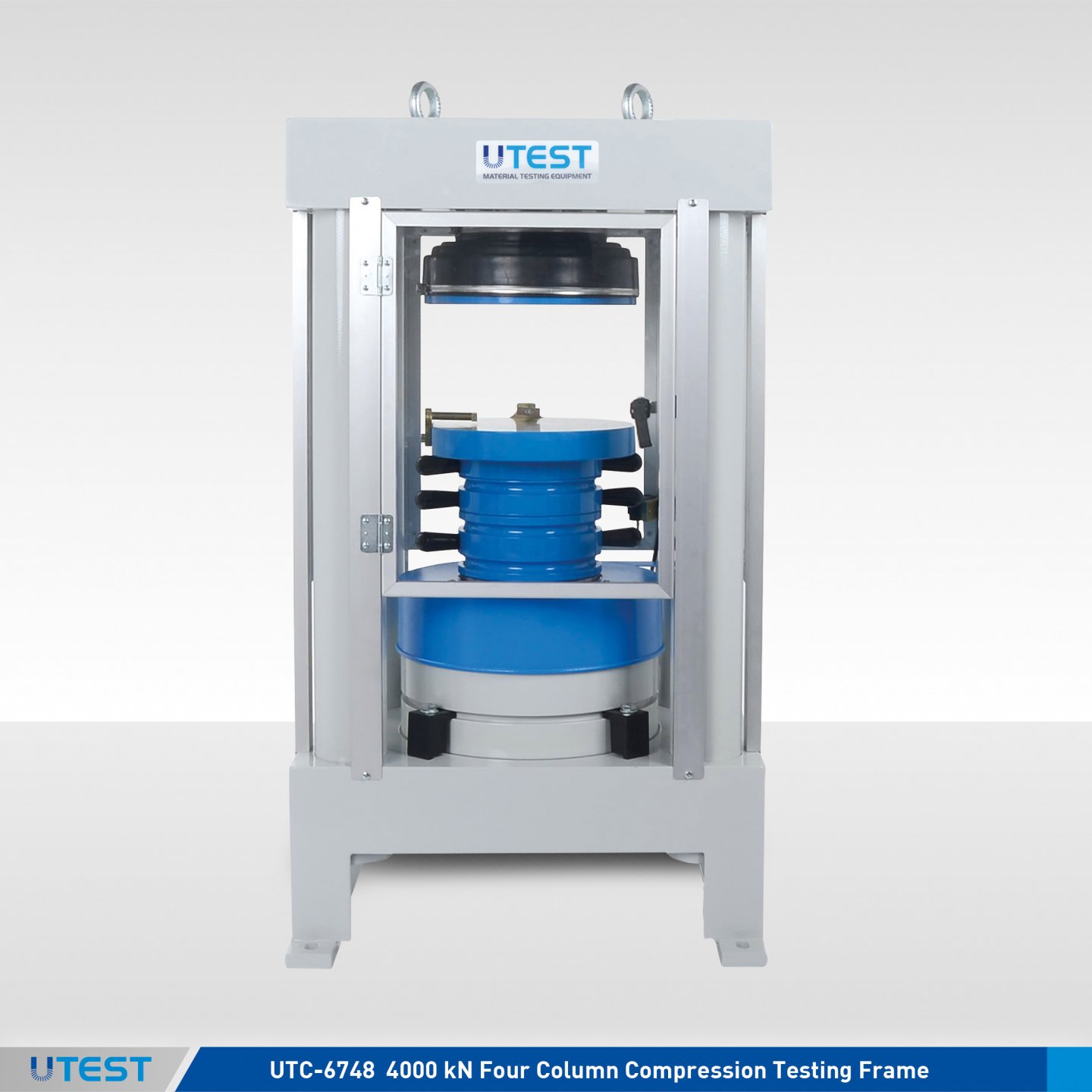

UTC-6748	UTC-6748 Четырехколонная Испытательная рама на сжатие, для кубов и цилиндров грузоподъемностью 4000 кН, EN
UTC-6758	UTC-6758 Четырехколонная Испытательная рама на сжатие, для кубов и цилиндров грузоподъемностью 5000 кН, EN
UTC-4684	UTC-4684 Опора для четырехколонных испытательных рам на сжатие 2000 кН и 3000 кН
UTC-4686	UTC-4686 Опора для четырехколонных испытательных рам на сжатие 4000 кН и 5000 кН

Стандарты

EN 12390-4, EN 12390-3

Четырехколонные рамы для испытаний на сжатие UTC-6727, UTC-6737, UTC-6748 и UTC-6758 для кубов и цилиндров состоят из узла нагрузочного цилиндра, нижней и верхней (сферически расположенных) пластин нагрузки по стандартам EN.

EN четырехколоночные испытательные рамы на сжатие обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Рамы поставляются с заводским сертификатом калибровки для обеспечения стабильности передачи усилия и самонастраиваемой верхней пластиной нагрузки в соответствии с EN 12390-4.

Любой гидравлический блок питания с блоком управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовой рамы для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы имеют один действующий поглаживающий поршень, а также передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности. Диаметр поршней рассчитан на работу с их грузоподъемностью. Между цилиндром и поршнем, установленным на цилиндре, имеется концентрическое уплотнение из PTFE с низким коэффициентом трения.

Нижние загрузочные пластины снабжены центрирующими линиями и приспособлением для центрирования образцов.

Опоры UTC-4684 и UT-4686, изготовленные из стали для облегчения размещения образцов пользователем в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенную таблицу для поставляемых элементов с рамками.

EN 12390-4 ЧЕТЫРЕХКОЛОННЫЕ ИСПЫТАТЕЛЬНЫЕ РАМЫ НА СЖАТИЕ ДЛЯ КУБОВ И ЦИЛИНДРОВ
Модели	UTC-6727	UTC-6737	UTC-6748	UTC-6758
Фотография продукта
Грузоподъемность	2000 кН	3000 кН	4000кН	5000 кН
Тип рамы	Четыре колонны	Четыре колонны	Четыре колонны	Четыре колонны
Нижние пластины измерения (D)	Ø 300 мм	Ø 300 мм	Ø 360 мм	Ø 360 мм
Верхние пластины С Шаровым Посадочным Узлом измерение C	Ø 300 мм	Ø 300 мм	Ø 360 мм	Ø 360 мм
Поверхностная твердость пластин нагрузки	≥ 53 HRC	≥ 53 HRC	≥ 53 HRC	≥ 53 HRC
Допуск плоскости	0,03 мм	0,03 мм	0,03 мм	0,03 мм
Диаметр поршня	250мм	310мм	360 мм	400 мм
Ход поршня	50 мм	50 мм	100 мм	100 мм
Максимальный вертикальный зазор между пластинами (E)	350 мм	350 мм	520 мм	520 мм
Горизонтальный Зазор (B)	348/168 мм	348/168 мм	426/309 мм	426/309 мм
Размеры образцов для кубов	200 мм (**)	200 мм (**)	200 мм (**)	200 мм (**)
Размеры образцов для цилиндров (до)	Ø160x320 мм	Ø160x320 мм	Ø250x500 мм (**)	Ø250x500 мм (**)
Измерения (wxlxh) (Axd*xG)	590x560x1100 мм	680x690x1150 мм	772x825x1540 мм	772x825x1570 мм
Вес	935 kкг	1435 кг	2485 кг	2540 кг
Опора (Необязательно)	UTC-4684	UTC-4684	UTC-4686	UTC-4686
(d) глубина () Ограничена грузоподъемностью рамы Устройства для кубов и цилиндров поставляются в комплекте с; • 100 mm,* 50 mm, 30 mm height x Ø205 mm distance pieces (two pcs. each for UTC-6748 and UTC-6758Распорками высота 100 мм, 50 мм, 30 мм x Ø205 мм (по две шт. для UTC-6748 и UTC-6758) • UTC-4622E - Приспособлением для центрирования образцов, совместимым с нижней пластиной нагрузки Ø300 мм для кубов 100 мм и 150 мм, цилиндров Ø100 мм и Ø150 мм(для UTC-6727 и UTC-6737) • UTC-4624E - Приспособлением для центрирования образцов, совместимым с нижней пластиной нагрузки Ø360 мм для кубов 150 мм и 250 мм, цилиндров Ø150 мм и 250 мм (для UTC-6748 и UTC-6758) • Съемными прозрачными передними и задними защитными дверями. • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания. Соответствующие распорки для образцов цилиндров и кубов высотой менее 150 мм следует заказывать отдельно.
