Испытательные рамы общего назначения для кубов и цилиндров

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

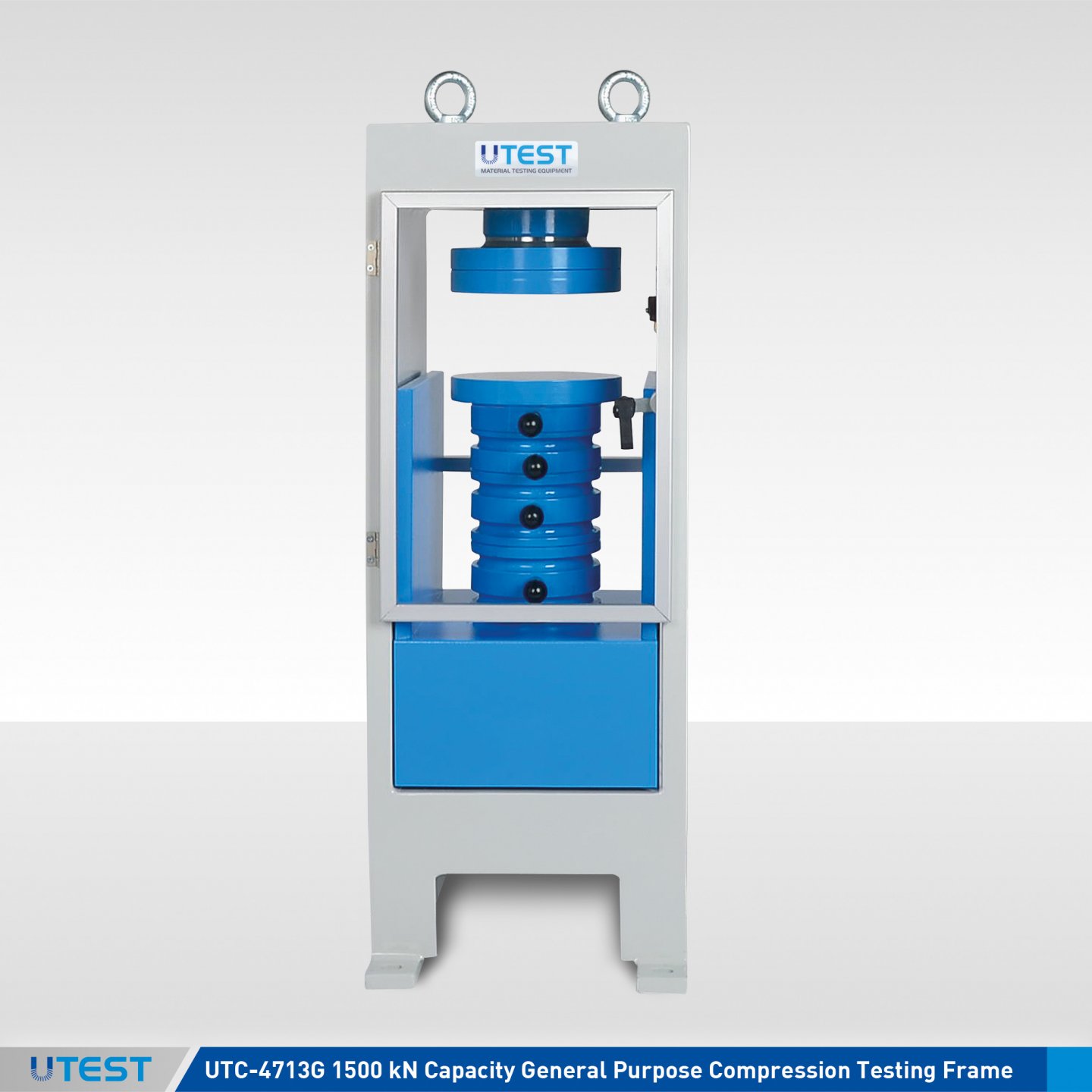

UTC-4713G	Универсальная Испытательная рама на сжатие с пластинами нагрузки Грузоподъемностью 1500 кН ø216 мм для Кубов и цилиндров

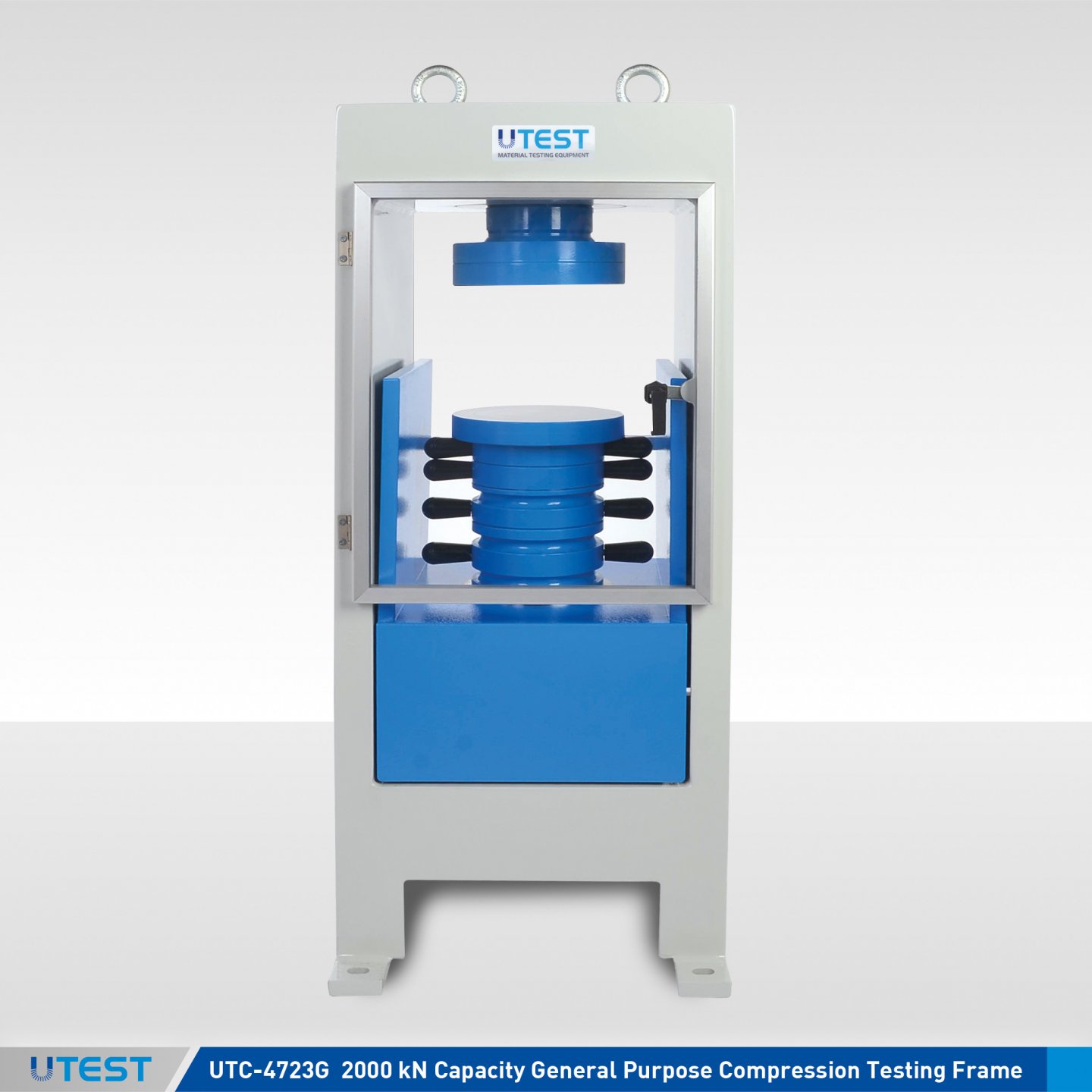

UTC-4723G	Универсальная Испытательная рама на сжатие с пластинами нагрузки Грузоподъемностью 2000 кН ø216 мм для Кубов и цилиндров

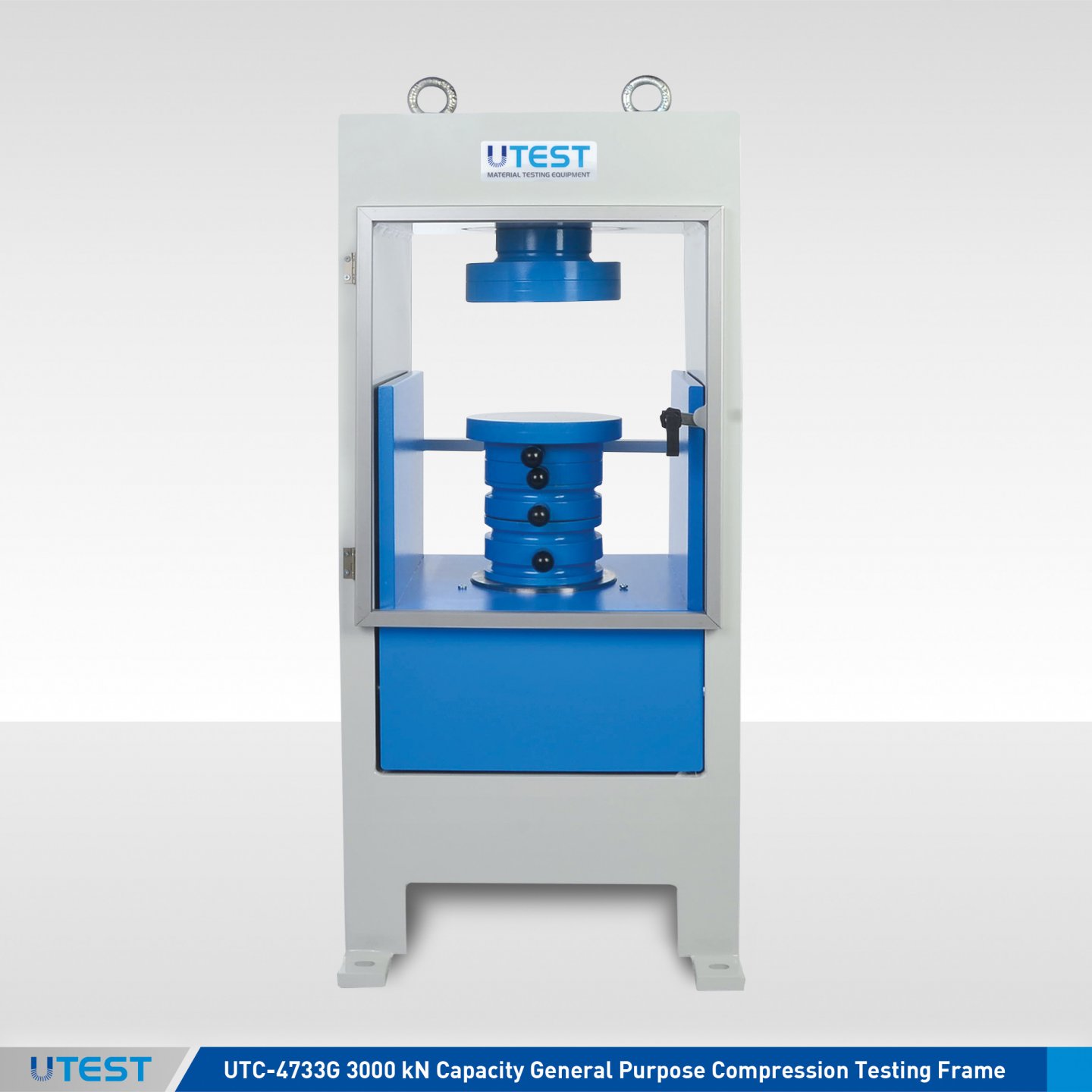

UTC-4733G	Универсальная Испытательная рама на сжатие с пластинами нагрузки Грузоподъемностью 3000 кН ø216 мм для Кубов и цилиндров
UTC-4727G	Универсальная Испытательная рама на сжатие с пластинами нагрузки Грузоподъемностью 2000 кН ø300 мм для Кубов и цилиндров
UTC-4737G	Универсальная Испытательная рама на сжатие с пластинами нагрузки Грузоподъемностью 3000 кН ø300 мм для Кубов и цилиндров
UTC-4680	Опора для 600кН, 1000кН и 1500 кН Испытательных рам на сжатие со сварными стенками

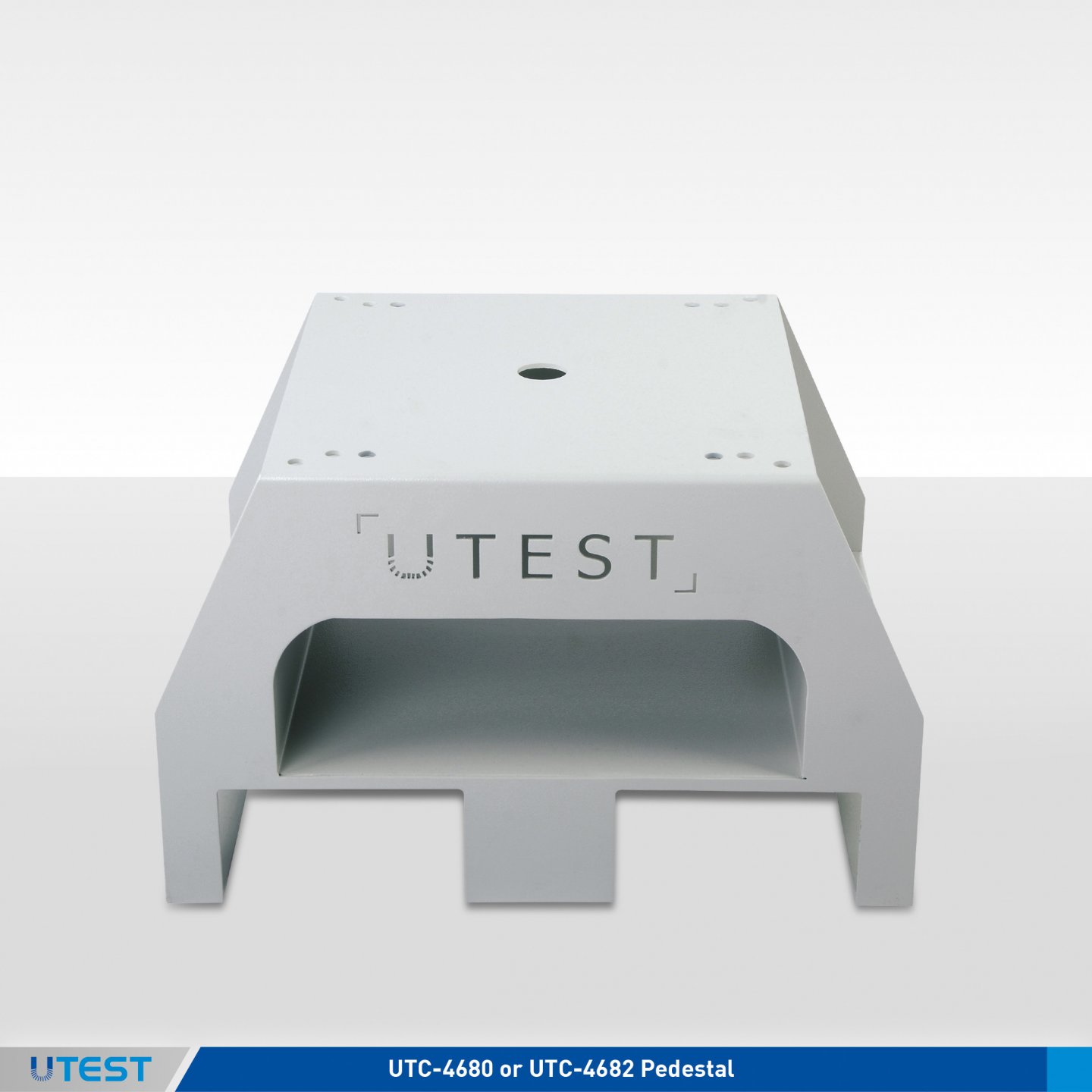

UTC-4682	Опора для 2000кН и 3000кН Испытательных рам на сжатие со сварными стенками

Испытательные рамы общего назначения для кубов и цилиндров состоят из жестких сварных стальных стенок, загрузочного цилиндра в сборе и Ø 216 мм или Ø 300 мм нижней и верхней (сферически расположенных) пластинами нагрузки с учетом запросов пользователей общего назначения.

Рамы имеют вертикальный зазор 370 мм, что позволяет проводить испытания цилиндров на сжатие с помощью укупорочных фиксаторов и неопреновых прокладок.

Рамки для испытаний на сжатие общего назначения обеспечивают стабильность, необходимую для точных и повторяемых результатов испытаний в течение многих лет эксплуатации.

Любой гидравлический блок питания с устройством управления и считывания и датчиком давления для измерения нагрузок может быть расположен с правой стороны грузовых рам для облегчения доступа, повышения производительности и обеспечения более безопасной работы.

Все рамы также имеют передние и задние защитные двери и ограничитель хода поршня для обеспечения безопасности, опору

UTC-4682, изготовленную из стали для облегчения размещения образцов пользователем в рамах для испытания на сжатие, следует заказывать отдельно.

См. Нижеприведенные таблицы для поставляемых элементов с рамками.

РАМКИ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ОБЩЕГО НАЗНАЧЕНИЯ С ПЛАСТИНАМИ НАГРУЗКИ Ø216 мм ДЛЯ КУБОВ И ЦИЛИНДРОВ
Модели	UTC-4713G	UTC-4723G	UTC-4733G
Фотография продукта
Грузоподъемность	1500 кН	2000 кН	3000 кН
Тип рамы	Сварная сталь	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	Ø 216 мм(8,5”)	Ø 216 мм (8,5”)	Ø 216 мм(8,5”)
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	Ø 216 мм(8,5”)	Ø 216 мм(8,5”)	Ø 216 мм(8,5”)
Поверхностная твердость подшипниковых блоков	55 HRC	55 HRC	55 HRC
Допуск плоскости	0,05 мм	0,05 мм	0,05 мм
Диаметр поршня	230 мм	250 мм	300 мм
Ход поршня	50 мм	50 мм	50 мм
Максимальный вертикальный зазор между подшипниковыми блоками (E)	340 мм (13,4")	340 мм(13,4")	340 мм(13,4")
Горизонтальное разрешение (B)	320 мм	360 мм	415 мм
Размеры образцов для цилиндра (до)	Ø160x320 мм	Ø160x320 мм	Ø160x320 мм
Размеры образцов для куба (до)	150 мм(**)	200 мм(**)	200 мм(**)
Измерения (wxlxh) (Axd*xF)	380x451x1104 мм	420x453x1144 мм	475x497x1204 мм
Вес	540 кг	630 кг	850 кг
Опора (Необязательно)	UTC-4680	UTC-4682	UTC-4682
(d) глубина () Ограничена грузоподъемностью рамы Рамы поставляются в комплекте с; • Распорками 100 мм, 50 мм и 2 шт. 30 мм x ø165 мм* • Съемными прозрачными передними и задними защитными дверями • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания..
