EN 772-1 Автоматические устройства испытания на сжатие общего назначения для кирпичных модулей/блоков, кубов и цилиндров

Код изделия

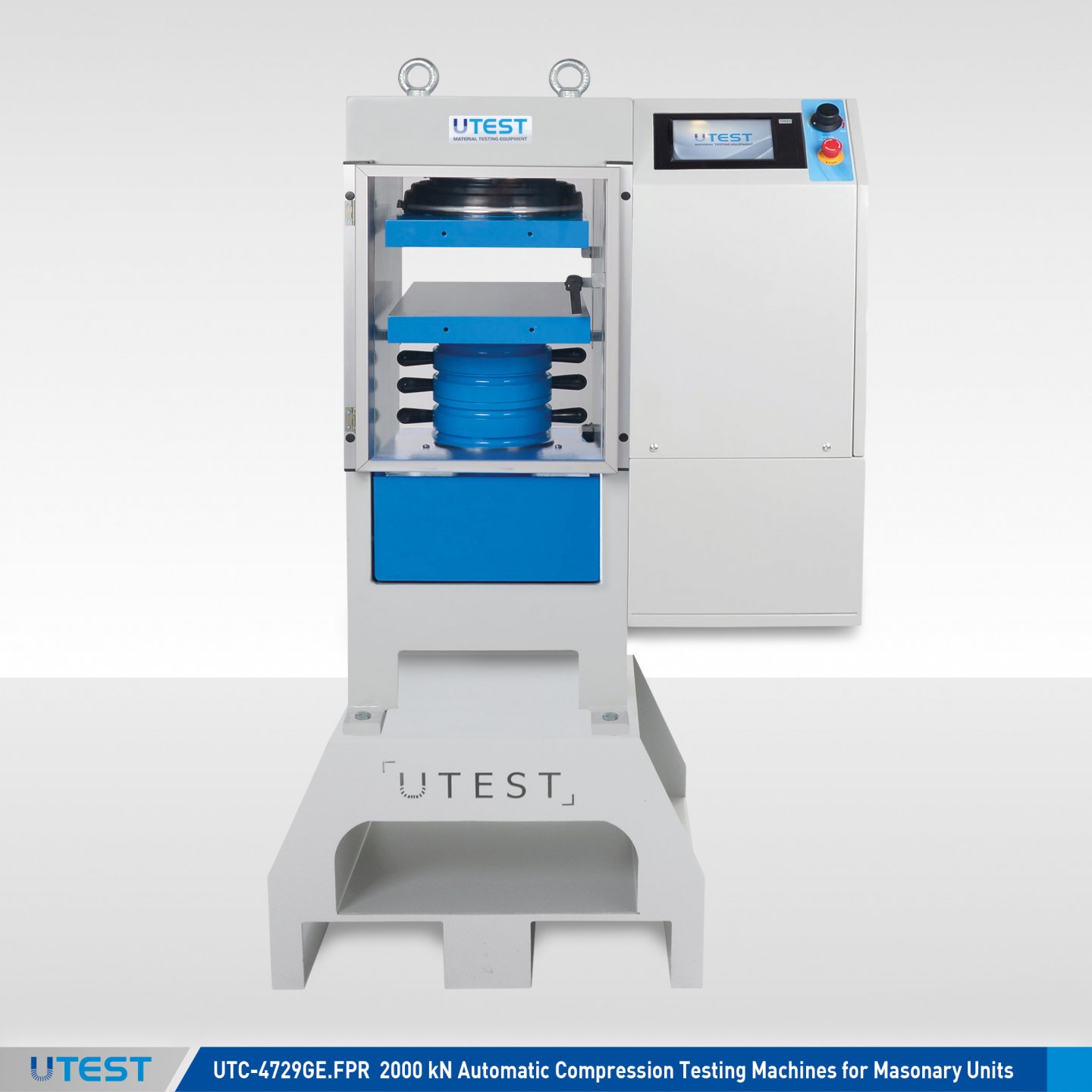

Модели UTC-4714GE.FPR, UTC-4729GE.FPR и UTC-4739GE.FPR Автоматические испытательные устройства на сжатие изготавливается для испытаний на сжатие кирпичных модулей/блоков, кубов и цилиндров с учетом запросов пользователей общего назначения (см. таблицу ниже).Эти машины также отвечают требованиям норм CE в отношении здоровья и безопасности оператора.

Машины позволяют неопытным операторам выполнять тест. Как только машина была включена, и экземпляр расположен и сосредоточен помощью концентрического сосредоточения line/s более низкого подшипникового узла, который единственные необходимые операции;

• Установка испытательных параметров, включая темп темпа (только потребовал, когда тип экземпляра изменен).
• Нажим Кнопки "Пуск" на блоке управления.
• Машина автоматически запускает быстрый подход, когда экземпляр касается верхнего валика, быстрый подход закончен и начинает загружаться при темпе темпа, который отобранный пользователем и останавливает, как только экземпляр перестал работать.
• Автоматически экономит испытательные параметры и результаты испытаний.

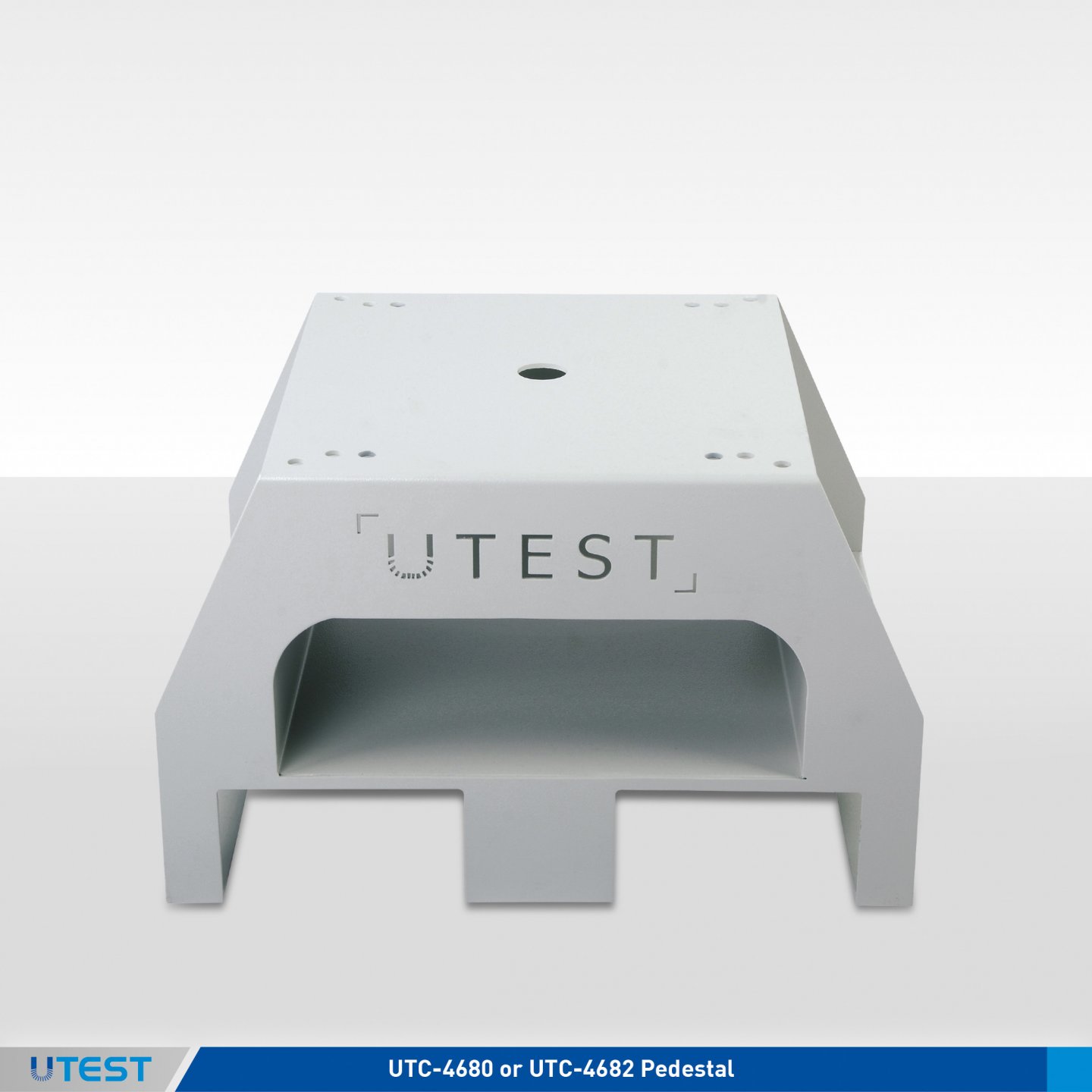

Опора UTC-4682, изготовлена из стали для облегчения размещения пользователем образцов в рамах для испытания на сжатие, следует заказывать отдельно.

Машины состоят из сварной стальной рамы (см. таблицу) и автоматического гидравлического блока питания UTC-4830FPR с блоком управления U-Touch PRO.

Основные особенности

• Контроль скорости темпа от 1 кН до 25 кН
• Класс точности 1 асс. в соответствии с EN 12390-4 начиная с 5% мощности машины (Специальный вариант калибровки класса 1 начиная с 1% полного диапазона с UTC-0210)
• Автоматические испытания с управлением по замкнутому контуру
• Испытания могут быть выполнены путем управления устройством либо на блоке управления U-Touch PRO (UTC-4930.FPR), либо на компьютере с использованием бесплатного программного обеспечения UTEST (USOFT-4830.FPR), которое предоставляется бесплатно вместе с устройствами.
• Измерение нагрузки с помощью датчика давления
• Гидравлический насос с двойной ступенью для быстрого приближения
• Сварная стальная обнесенная стеной рама с одним действующим поршнем
• Автоматический возврат поршня в конце испытания

Оборудование системы безопасности

• Клапаны максимального давления во избежание перегрузки машины
• Ограниченный выключатель хода поршня Кнопка аварийной остановки
• Кнопка аварийной остановки
• Съемные прозрачные передние и задние защитные двери
• Программно контролируемое максимальное значение нагрузки
• Передние предохранительные двери имеют автоматическое предохранительное устройство для остановки устройства, если дверь открывается во время испытания.

Устройство управления U-Touch PRO

Устройство управления U-Touch PRO UTC-4930.FPR предназначен для автоматического проведения испытаний на сжатие, изгиб и расщепление строительных материалов, таких как бетон, цементный раствор, кирпичные модули/блоки, путем управления автоматическими испытательными устройствами Utest на сжатие / изгиб.

Все операции U-Touch PRO управляются с сенсорного дисплея на передней панели.

Устройство управления U-Touch PRO имеет простые в использовании опции меню. Оно отображает все списки опций меню одновременно, позволяя оператору быстро получить доступ к требуемой опции, чтобы активировать опцию или ввести числовое значение для установки параметров испытания. Цифровой графический дисплей способен рисовать в режиме реального времени графики "Нагрузку против Время", или "Стресс против Время"

ПОЖАЛУЙСТА, смотрите страницы “Устройство управления U-Touch PRO UTC-4930.FPR” для получения более подробной информации о свойствах.

Программное обеспечение UTEST для автоматических испытательных машин на сжатие / изгиб

Программное обеспечение UTEST USOFT-4830.FPR обеспечивает автоматическое проведение испытаний на сжатие, изгиб и расщепление строительных материалов, таких как бетон, цементный раствор, кирпичные модули/блоки, управляя автоматическими испытательными машинами Utest на сжатие / изгиб

Преимущества выполнения испытаний на компьютере с использованием программного обеспечения UTEST, такого как отчетность, графический вывод и т.д., можно подробно увидеть на страницах USOFT-4930.FPR (Программное обеспечение UTEST для автоматических устройств испытаний на сжатие / изгиб с гидравлическом блоком питания UTC-4830FPR).

Опциональная Дополнительная Рама

Для испытаний на сжатие и особенно на изгиб дополнительно следует заказать вторую испытательную раму отдельно.

В этом случае машины обеспечивают управление нагрузкой двух отдельных испытательных рам с замкнутым контуром управления P. I. D с автоматической процедурой испытаний с помощью выбора испытательного канала и дополнительного селекторного клапана.
