Код изделия

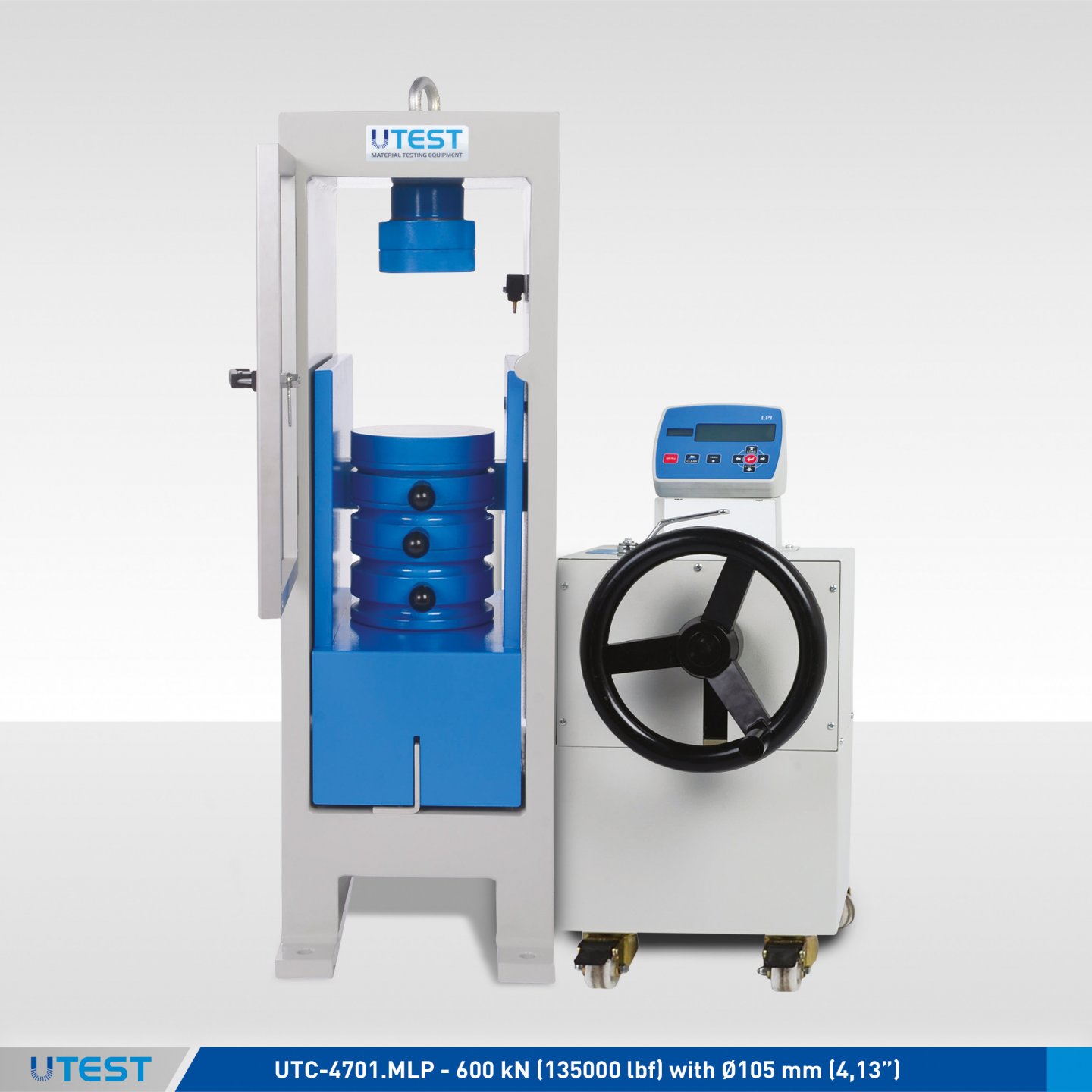

UTC-4701.MLP	Ручное устройство для испытания на сжатие 600 кН с подшипниковыми блоками Ø105 мм для цилиндров, ASTM & AASHTO
UTC-4711.MLP	Ручное устройство для испытания на сжатие 1500 кН с подшипниковыми блоками Ø105 мм для цилиндров, ASTM & AASHTO

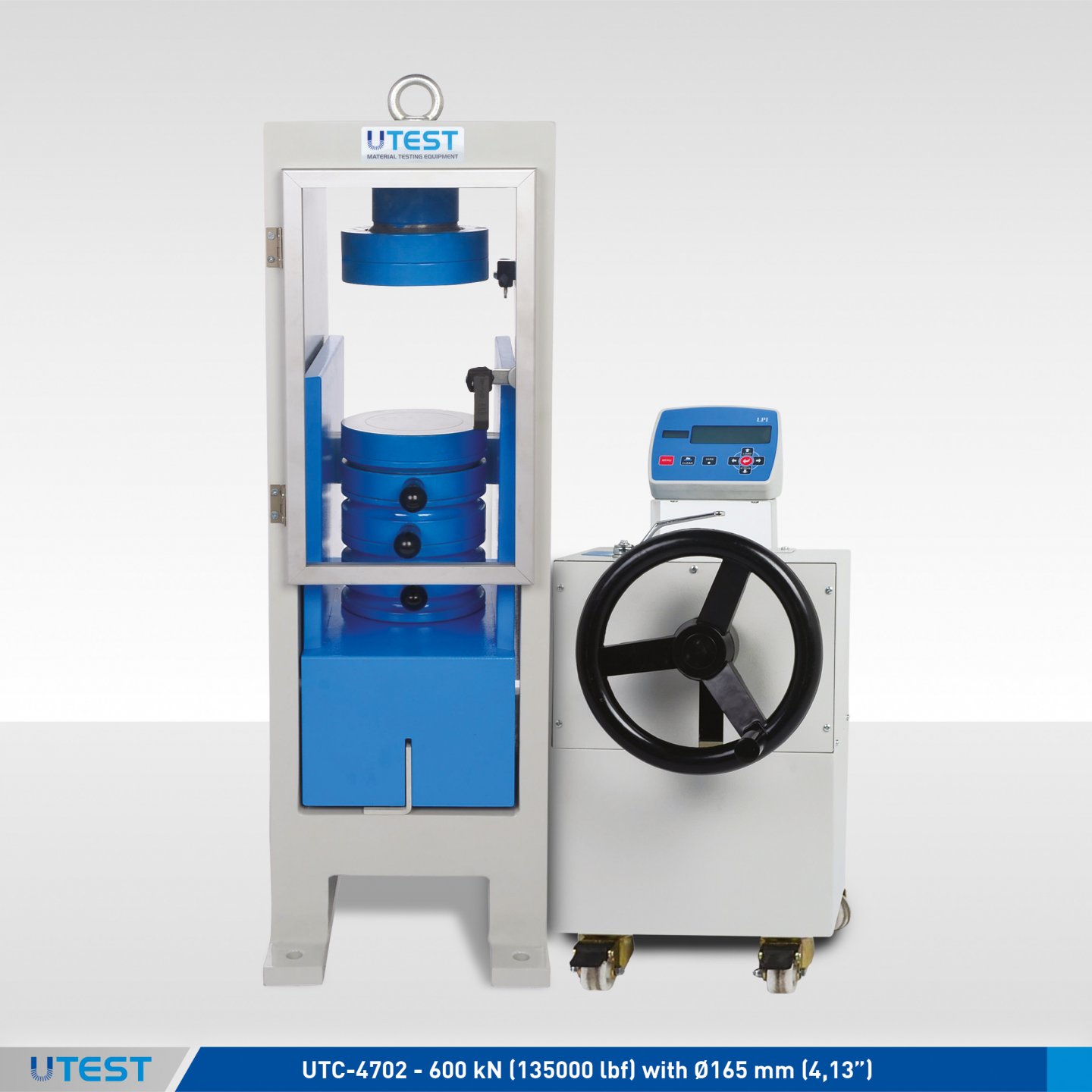

UTC-4702.MLP	Ручное устройство для испытания на сжатие 600 кН с подшипниковыми блоками Ø165 мм для цилиндров, ASTM & AASHTO

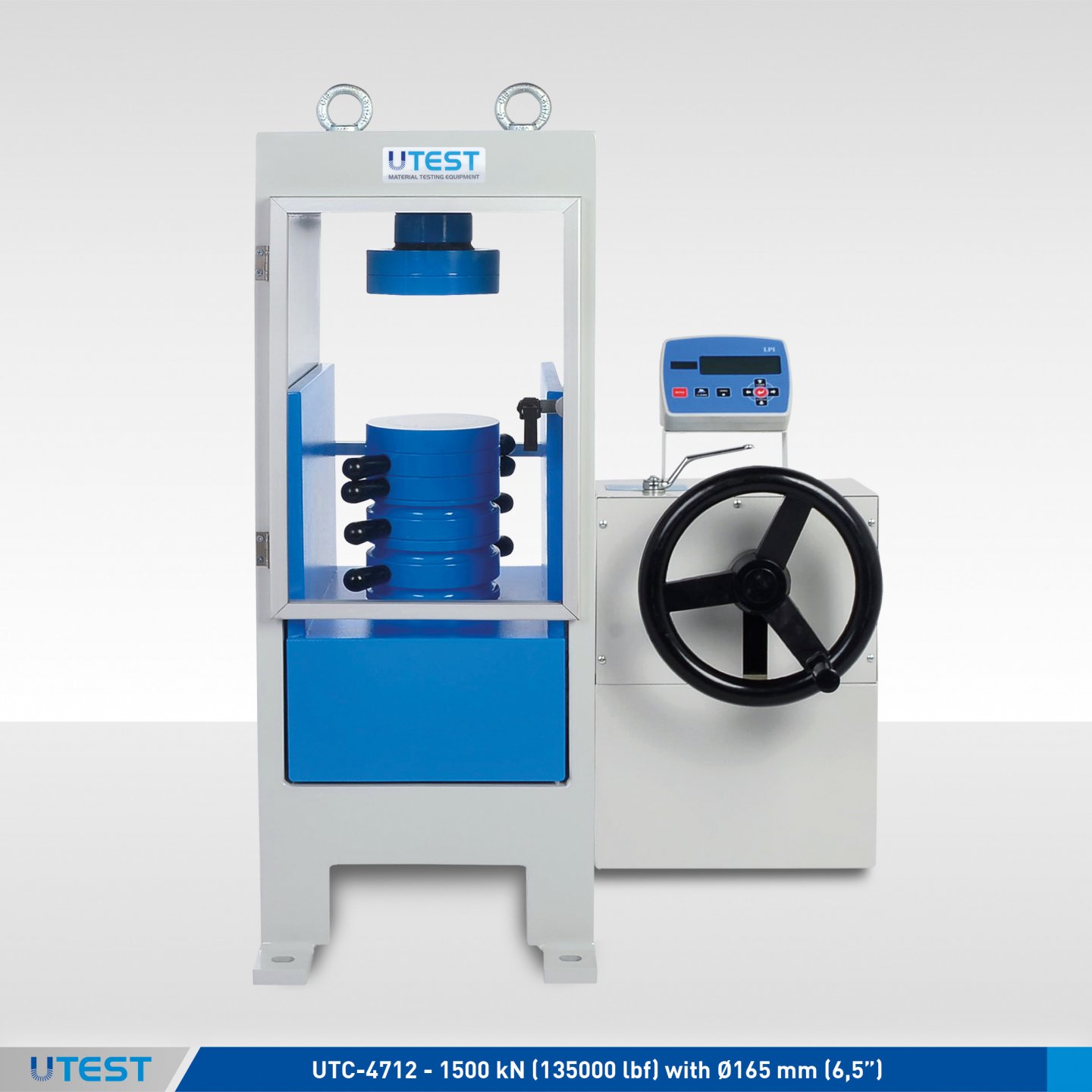

UTC-4712.MLP	Ручное устройство для испытания на сжатие 1500 кН с подшипниковыми блоками Ø165 мм для цилиндров, ASTM & AASHTO

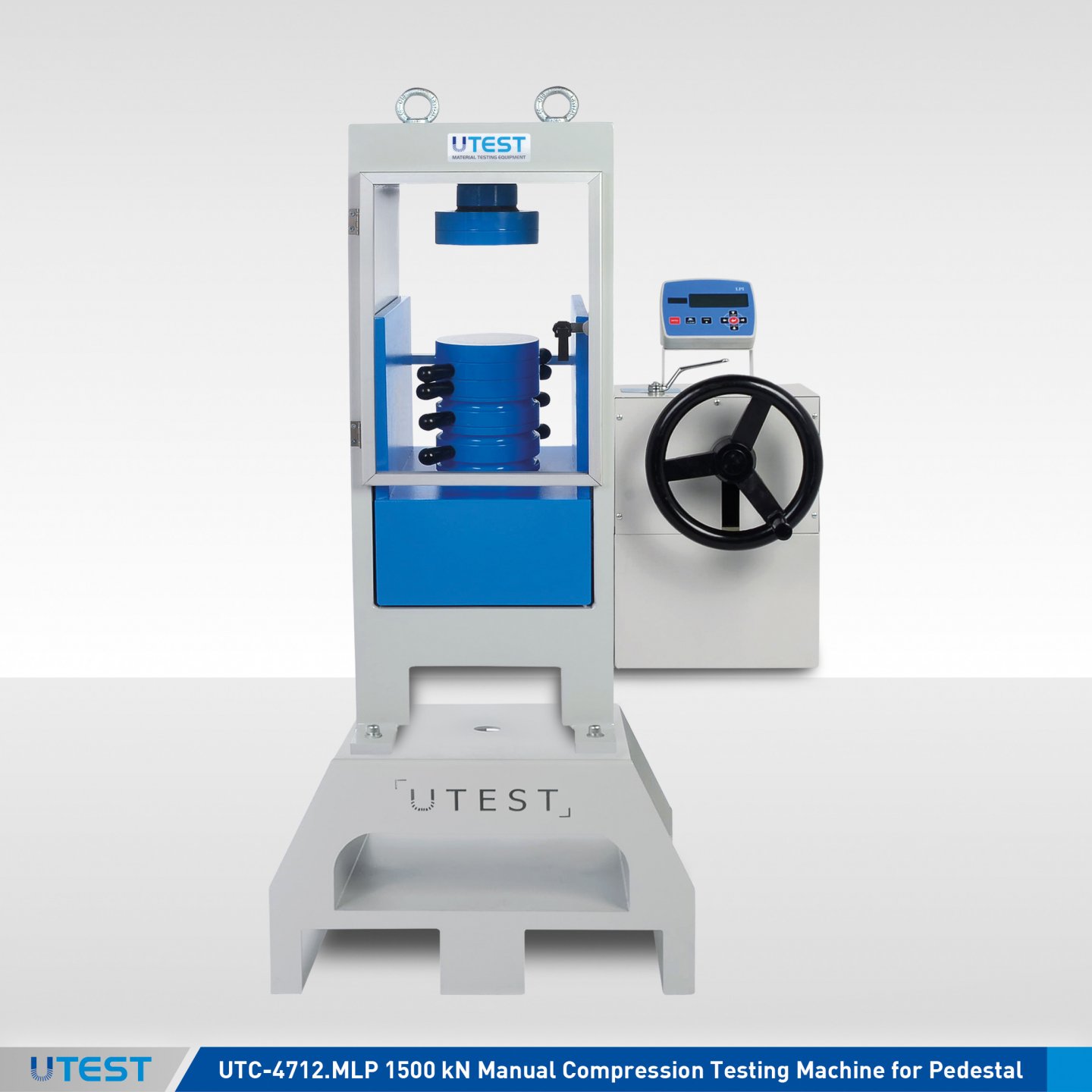

UTC-4680	Опора для испытательных рам на сжатие 600 кН, 1000 кН и 1500 кН со сварными стенками

Стандарты

ASTM C39, C42

Ручные устройства для испытания на сжатие грузоподъемностью 600 кН и 1500 кН UTEST предназначены для проведения надежных испытаний на сжатие бетонных образцов, особенно подходящих для применения на месте, когда отсутствует электроснабжение.

Являясь недорогой альтернативой, серия ручных испытаний UTEST сочетает в себе точность и простоту с уникальным дизайном ручного блока питания, который управляется вручную и позволяет даже неопытному оператору выполнять отличные испытания на сжатие и изгиб на месте.

Устройства поставляются в классе А, начиная с 5% грузоподъемности устройства.

Благодаря своей исключительной производительности устройства состоят из сверхпрочной сварной рамы и ручного гидравлического блока питания с цифровым считывателем LPI, работающим от батареи.

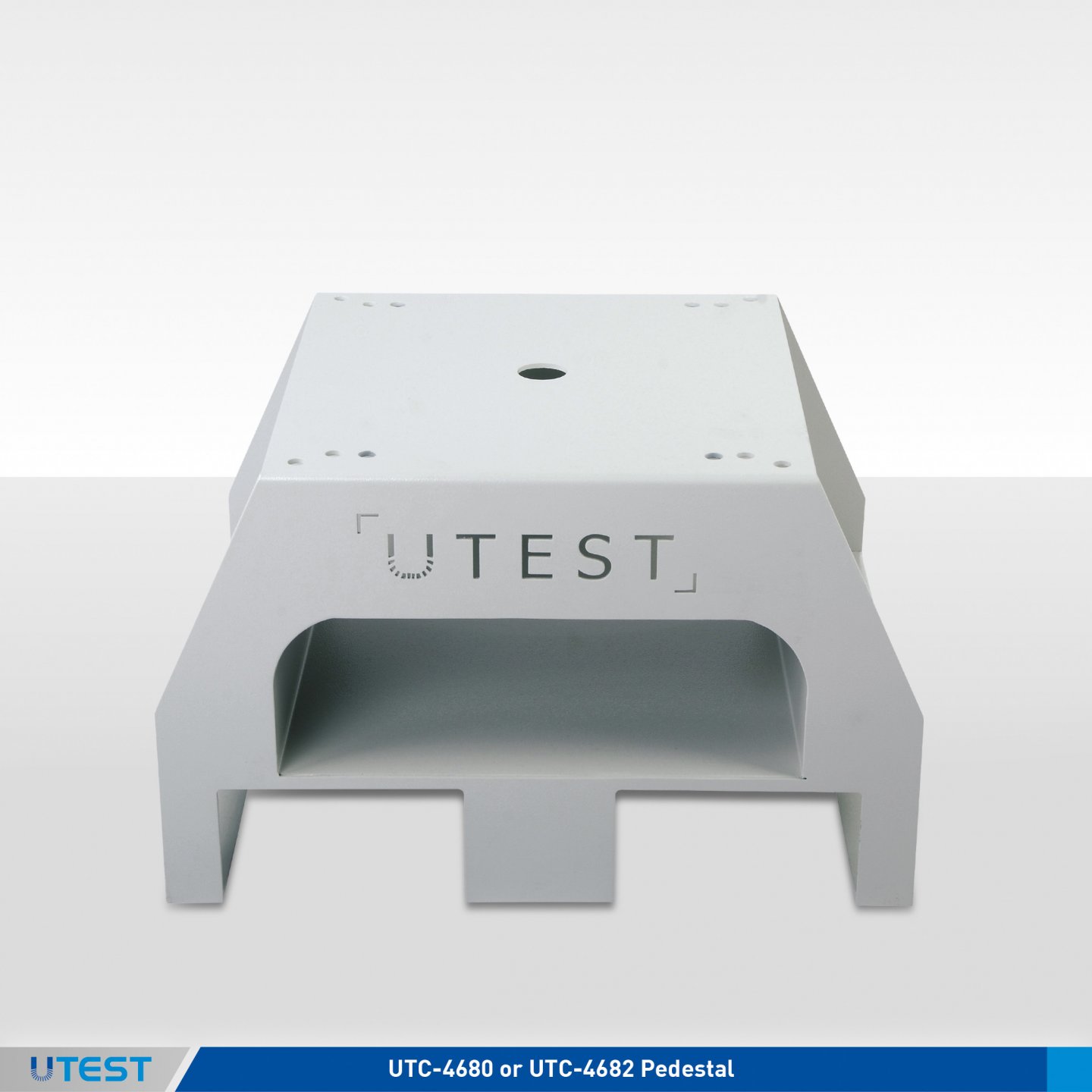

Опоры UTC-4680, изготовленные из стали для облегчения размещения образцов пользователем в рамах для испытания на сжатие, следует заказывать отдельно.

РАМЫ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ МАЛОЙ ГРУЗОПОДЪЕМНОСТИ ASTM & AASHTO ДЛЯ ЦИЛИНДРОВ
Модели	UTC-4701.MLP	UTC-4711.MLP	UTC-4702.MLP	UTC-4712.MLP
Фотография продукта
Способность	600 кН (135 килофунтов)	1500 кН (337 килофунтов)	600 кН (135 килофунтов)	1500 кН (337 килофунтов)
Тип рамы	Сварная сталь	Сварная сталь	Сварная сталь	Сварная сталь
Нижний подшипниковый блок, измерения (D)	Ø 105 мм	Ø 105 мм	Ø 165 мм (6.5”)	Ø 165 мм (6.5”)
Верхний подшипниковый блок, (Со Сферическим Посадочным Узлом) измерения C	Ø 105 мм	Ø 105 мм	Ø 165 мм (6.5”)	Ø 165 мм (6.5”)
Поверхностная твердость подшипниковых блоков	55 HRC	55 HRC	55 HRC	55 HRC
Допуск плоскости	0,02 мм	0,02 мм	0,02 мм	0,02 мм
Диаметр поршня	150 мм	230 мм	150 мм	230 мм
Ход поршня	50 мм	50 мм	50 мм	50 мм
Максимальный вертикальный зазор между подшипниковыми блоков (E)	340 мм	370 мм	340 мм	370 мм
Горизонтальное разрешение (B)	230 мм	320 мм	230 мм	320 мм
Размер образцов для цилиндра	Ø100x200 мм (4 дюйма x8 дюймов)	Ø100x200 мм (4 дюйма x8 дюймов)	Ø100x200 мм (4 дюйма x8 дюймов) Ø150x300 мм(6 дюймов x12 дюймов) (**)	Ø100x200 mm (4 дюйма x8 дюймов) Ø150x300 мм (6 дюймов x12 дюймов) Ø160x320мм
Мощность	550 Вт	550 Вт	550 Вт	550 Вт
Масляная емкост	20 л	20 л	20 л	20 л
Максимальное рабочее давление	340 Бара	362 Бара	340 Бара	362 Бара
Измерения (wxlxh) (Axd*xF)	590x500x800 мм	680x500x930 мм	590x500x800 мм	680x500x930 мм
Вес	380 кг	585 кг	385 кг	590 кг
Опора (Необязательно)	UTC-4680	UTC-4680	UTC-4680	UTC-4680
(d) глубина () Ограничена грузоподъемностью рамы Устройства поставляются в комплекте с; • Распорками UTC-4701 и UTC-4702 : высота 90 мм, 50 мм, 30 мм x ø165 мм* • Распорками UTC-4711 и UTC-4712 : 90 мм, 50 мм, 2 шт. высота 30 мм x Ø165 мм (6,5 дюйма) • Съемными прозрачными передними и задними защитными дверями • Передние защитные двери имеют автоматическое предохранительное устройство для остановки машины, если дверь открывается во время испытания.
