Система холодового испытания на изгиб
Код продукта

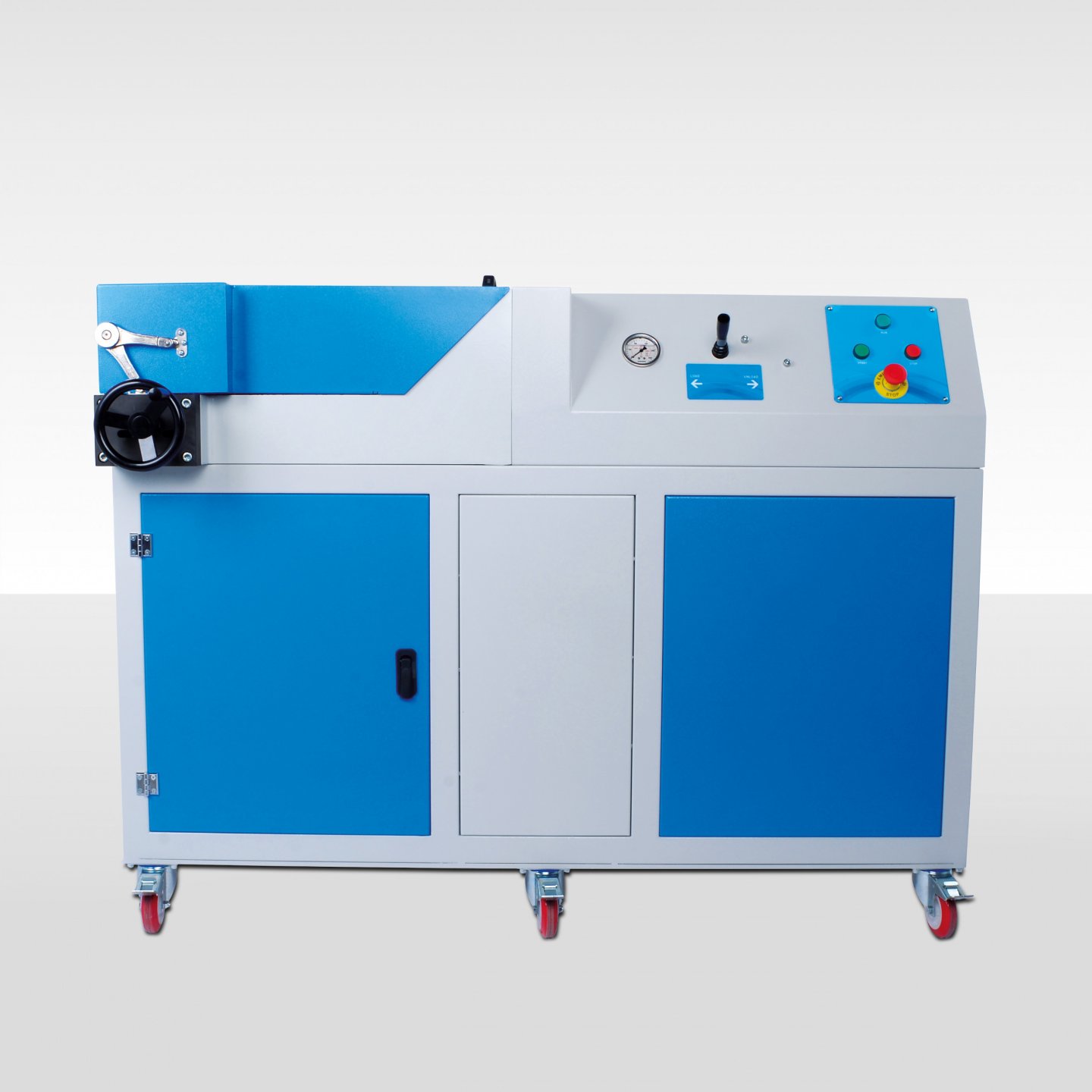

UTM-8400 Система холодового испытания на изгиб UTM-8400, 150 кН
Стандарты
EN ISO 15630-1, 7438, EN 10080
Система холодового испытания на изгиб UTM-8400 используется для испытаний на изгиб и повторный изгиб арматурных стержней, катанки и проволоки для бетона в соответствии с требованиями EN ISO 15630-1.
Испытуемый образец согнут над оправкой. Угол изгиба и диаметр оправки (D) выбираются в соответствии с соответствующим стандартом продукции EN 10080.
Испытание на изгиб проводится с минимальным углом изгиба 180° над оправкой в соответствии с EN ISO 15630-1.
Для повторного испытания на изгиб сначала испытуемый образец изгибается с минимальным углом изгиба 90° над оправкой, на втором этапе применяется обработка старения, а затем испытуемые образцы изгибаются назад как минимум до 20° в соответствии с EN ISO 15630-1,
После испытания тестовые образцы проверяются на наличие микротрещин и трещин, видимых человеку с нормальным или скорректированным зрением.
Оправки для испытаний на изгиб и повторный изгиб следует заказывать отдельно.
|
Максимальная грузоподъемность |
150 кН |
|---|---|
|
Мощность |
750 Вт |
|
Максимальная скорость движения поршня |
1 мм/сек. |
|
Размеры |
1500 x 850 x 1200 мм |
|
Вес Прибл. (без оправок) |
520 кг |
|
Испытание на изгиб (EN 10080) |
|||
|---|---|---|---|
|
Номинальный диаметр образца d ( Ø ) мм |
Код оправки |
Максимальный диаметр оправки (мм) |
|
|
d ≤ Ø16 3d |
d > Ø16 6d |
||
|
8-9 |
UTM-8400-M22 |
24 |
-- |
|
10-11 |
UTM-8400-M24 |
30 |
-- |
|
12-14 |
UTM-8400-M26 |
36 |
-- |
|
16 |
UTM-8400-M28 |
48 |
-- |
|
18-20 |
UTM-8400-M29 |
-- |
108 |
|
22-24 |
UTM-8400-M31 |
-- |
132 |
|
25-26 |
UTM-8400-M33 |
-- |
150 |
|
28-30 |
UTM-8400-M35 |
-- |
168 |
|
32 |
UTM-8400-M37 |
-- |
192 |
|
40 |
UTM-8400-M38 |
-- |
240 |
|
Испытание на повторный изгиб (EN 10080) |
||||
|---|---|---|---|---|
|
Номинальный диаметр образца d ( Ø ) мм |
Код оправки |
Максимальный диаметр оправки (мм) |
||
|
(d ≤Ø16) 5d |
(Ø16 < d ≤ Ø25) 8d |
(d > Ø25) 10d |
||
|
8-9 |
UTM-8400-M50 |
40 |
-- |
-- |
|
10-11 |
UTM-8400-M52 |
50 |
-- |
-- |
|
12-14 |
UTM-8400-M54 |
60 |
-- |
-- |
|
16 |
UTM-8400-M55 |
80 |
-- |
|
|
18-20 |
UTM-8400-M56 |
-- |
144 |
-- |
|
22-24 |
UTM-8400-M58 |
-- |
176 |
-- |
|
25 |
UTM-8400-M59 |
-- |
200 |
-- |
|
26-28 |
UTM-8400-M60 |
-- |
-- |
260 |
|
30-32 |
UTM-8400-M61 |
-- |
-- |
300 |
|
40 |
UTM-8400-M62 |
-- |
-- |
400 |
-
