Электромеханическая универсальная испытательная машина

Код продукта

UTM-8100.SMD2	Электромеханическая универсальная испытательная машина, 100 кН
UTM-8300.SMD2	Электромеханическая универсальная испытательная машина, 300 кН

Модели для 220-240 В 50-60 Гц, 1 час.	UTCM-8100.SMD2	UTCM-8300.SMD2
Модели для 110-120 В 60 Гц, 1 час.	UTCM-8100.SMD2-N	UTCM-8300.SMD2-N

Стандарты

ISO 7500-1

Полностью автоматические электромеханические универсальные испытательные машины UTEST-это универсальные универсальные машины, которые удовлетворяют требованиям научно - исследовательских лабораторий, университетских лабораторий, институтских лабораторий и лабораторий контроля качества для испытаний на растяжение, сжатие, изгиб под нагрузкой или контролем смещения для широкого спектра материалов. Модели электромеханических универсальных испытательных машин UTM 8100 и UTM-8300 могут использоваться для испытаний на растяжение на любом материале (металл, пластик, текстиль, дерево) с использованием подходящих аксессуаров. Эти машины также могут использоваться для общего сжатия, изгиба, испытаний на сталь, грунт, бетон, цемент, камень, асфальт и аналогичные материалы с использованием подходящих аксессуаров.

Эти испытательные машины состоят из базы, содержащей компоненты передачи, и вмещают две надежные колонны, соединенные верхней поперечиной и системой сбора и управления цифровыми графическими данными. Верхняя поперечина может быть отрегулирована для установки вертикального пространства для испытаний. Пользователь может отрегулировать вертикальное испытательное пространство с помощью нижней поперечины, перемещаемой электромеханической системой с помощью одного шарикового винта с рециркуляцией, приводимого в действие серводвигателем.

Усовершенствованная система управления с обратной связью обеспечивает точную скорость загрузки или смещения образца.

Нагрузка измеряется датчиком нагрузки, который расположен на верхней поперечине, а смещение измеряется датчиком, установленным на серводвигателе на обеих моделях.

Оператор будет иметь большую гибкость во время тестирования с помощью усовершенствованного микропроцессорного управления и программного обеспечения для тестирования материалов, установленного на ПК.

UTM-8100 поставляется с компрессионными пластинами и тензодатчиками емкостью 50 кН.UTM-8300 поставляется с компрессионными пластинами и тензодатчиками емкостью 300 кН

Захватные системы, экстензометры и аксессуары не входят в комплект поставки и заказываются отдельно.

Особенности рамы

	UTM-8100.SMD2	UTM-8300.SMD2
Максимальная нагрузка	100 кН	300 кН
Макс . вертикальное испытательное пространство (без аксессуаров) (нижняя траверса на средний ход)	650 мм	850 мм
Расстояние между колоннами	440 мм	630 мм
Перемещение траверсы	400 мм	200 мм
Диапазон скоростей испытаний	0-100 мм/мин.	0-75 мм/мин.
Скорость загрузки	0,001-2 кН/с (Зависит от жесткости образца)	0,001-10 кН/с (Зависит от жесткости образца)
Класс машины	Класс 1 начиная с 1% от емкости	Класс 1 начиная с 1% от емкости
Разрешение кодера	0.001мм	0,001 мм
Точность энкодера	0,01	0,01
Габаритные размеры	1300x520x2300 мм	1100x450x1860 мм
Вес Прибл.	400 кг	800 кг

АКСЕССУАРЫ

Общие принадлежности;

Тензодатчик UTGM-0010, Емкость 5 кН, Тип S
Тензодатчик UTGM-0015, Емкость 10 кН, блинчатого типа
Тензодатчик UTGM-0020, Емкость 20 кН, блинчатого типа
Тензодатчик UTGM-0025, Емкость 50 кН, блинчатого типа
Тензодатчик UTGM-0030, Емкость 100 кН, блинчатого типа
Тензодатчик UTGM-0035, Емкость 300 кН, блинчатого типа

Сбор данных и программное обеспечение для ПК

Цифровой дисплей графической системы сбора и управления данными предназначен для управления устройством и обработки данных с энкодеров, тензодатчиков, установленных на раме электромеханического испытательного станка. Он имеет графический TFT-дисплей с разрешением 240x128 пикселей и показывает как нагрузку, так и смещение. Цифровой блок отправляет всю эту информацию на ПК и принимает команды запуска, остановки, скорости тестирования и т.д.

Имеется ручное обнуление всех технических значений до начала тестирования.

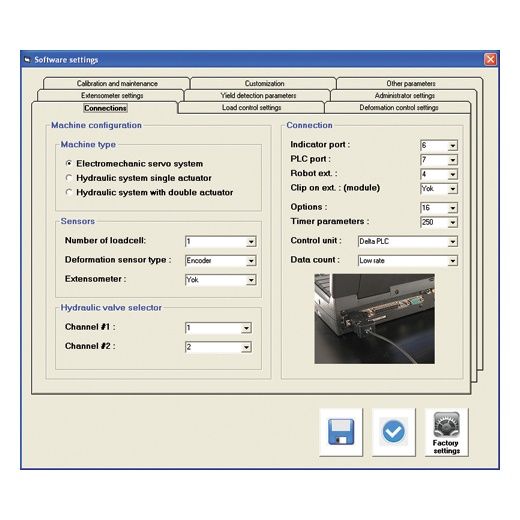

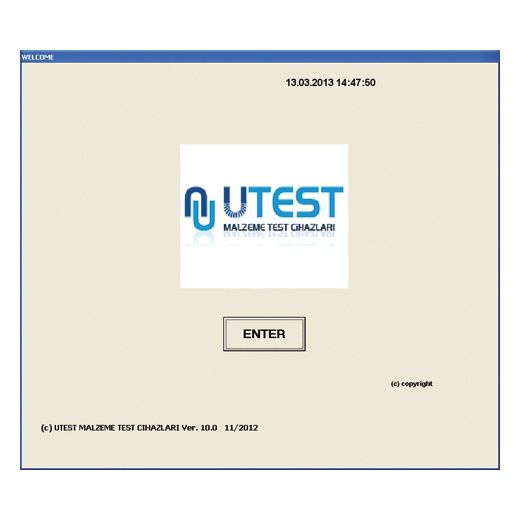

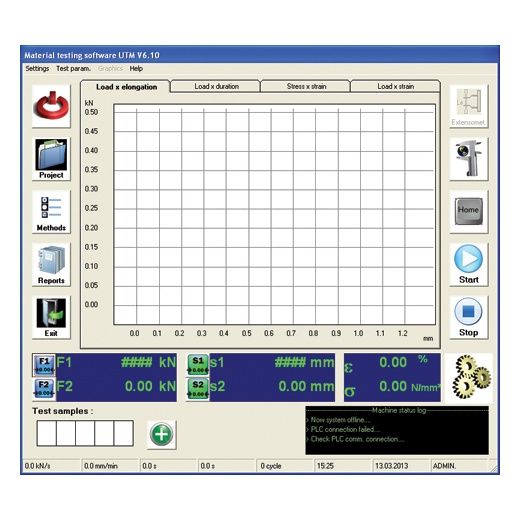

Программное обеспечение для тестирования материалов доступно для универсальных систем тестирования серии Utest UTM. Программное обеспечение для тестирования обеспечивает полностью настраиваемое определение параметров, инструменты разработки методов тестирования, автоматический контроль тестирования, сбор данных, анализ результатов и отчетность.

Это гибкое программное решение поддерживает несколько технологий тестирования и типов тестов, что позволяет стандартизировать лабораторию в рамках одного программного приложения. Имея несколько вариантов создания испытаний и отдельное приложение для запуска тестов, вы можете распределять ресурсы так, как это удобно для вашей лаборатории.

Расширенные шаблоны для тестирования в соответствии со стандартами ASTM, ISO и EN для испытаний на растяжение, сжатие, изгиб и многое другое в широком спектре материалов и приложений помогают обеспечить быструю и эффективную настройку и выполнение испытаний.

Автоматически выполняются различные инженерные расчеты, такие как деформация, растягивающее напряжение, прочность на сжатие и изгиб, относительное удлинение, предел текучести, модуль упругости, поглощенная энергия и т.д. с помощью программного обеспечения

Результаты тестов хранятся в компьютере для вашего будущего изучения или повторного анализа и отчетности. Обмен данными между другими приложениями на базе Windows, такими как Excel, Word или вывод в формате PDF.

МАТЕРИАЛ	МЕТОДЫ ИССЛЕДОВАНИЙ	СТАНДАРТЫ	АКСЕССУАРЫ

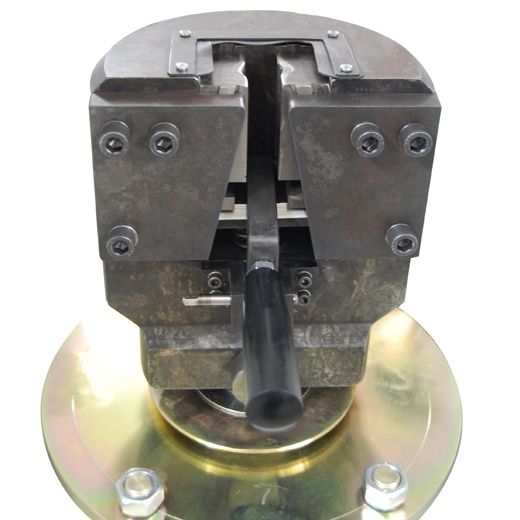

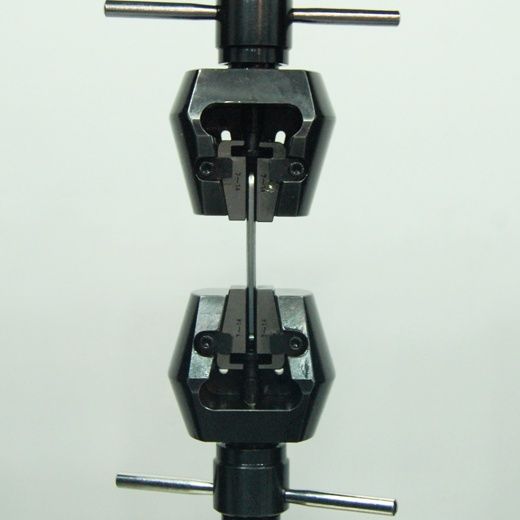

СТАЛЬ (КРУГЛАЯ И ПЛОСКАЯ)	Испытание на растяжение при контроле нагрузки/смещения	EN ISO 6892-1	Растяжимое сжатие UTM-8410, 100 кН, в комплекте с зажимами для круглых образцов диаметром от 4 до 9 мм и от 9 до 14 мм, для плоских образцов толщиной от 0 до 7 мм и от 7 до 14 мм Растяжимое сжатие UTM-8430, 300 кН, в комплекте с зажимами для круглых образцов диаметром от Ø8 до Ø16 мм и от Ø16 до Ø24 мм, для плоских поверхностей толщиной от 0 до 9 мм и от 9 до 18 мм Держатель UTM-8055 для испытаний силы сдвига сварного шва для сварной ткани

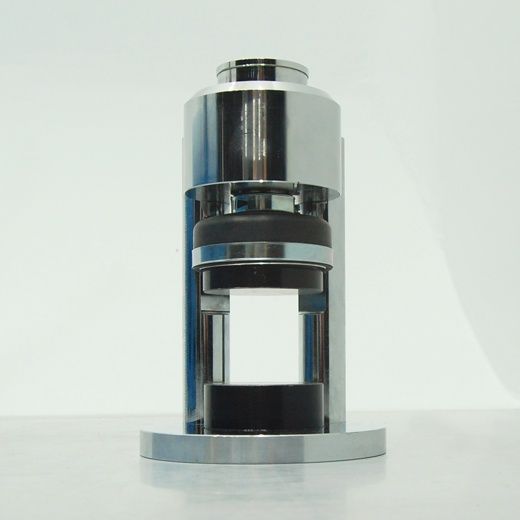

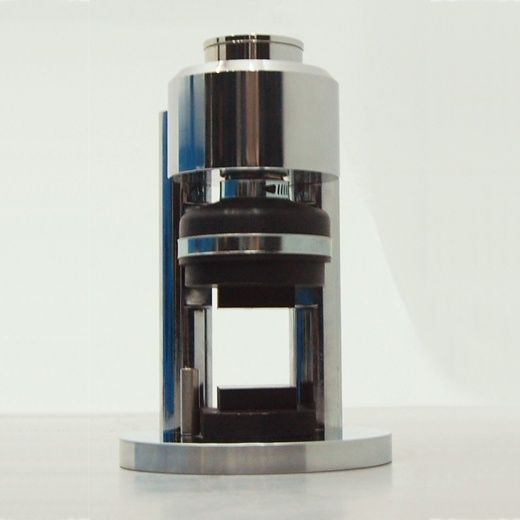

ЦЕМЕНТ И СТРОИТЕЛЬНЫЕ РАСТВОРЫ	Испытание на сжатие под управлением нагрузки	EN 196-1 ASTM C109	UTCM-4210E Компрессионное зажимное приспособление в сборке EN, для испытания призм цементного раствора 40,1x40x160 мм. () UTCM-4210A Компрессионное зажимное приспособление в сборке ASTM, для испытания кубов 50 мм (2") ()
	Испытания на изгиб под управлением нагрузки	EN 196-1 ASTM C348 EN 12808-3 EN 1015-11	UTCM-4200E гибочное зажимное приспособление в сборке EN, для испытания призм цементного раствора 40,1x40x160 мм UTCM-4200A гибочное зажимное приспособление в сборе ASTM, для испытания призм раствора 40x40x160 мм,
	Прочность сцепления при растяжении (для плитки, ремонтных смесей, штукатурки)	EN 1346 EN 1348 EN 1015-12 EN 1542 EN12004	Комплект пластин с выдвижной головкой UTM-8450, EN 12004-2, металлический, 50x50 мм, 6 шт. Комплект пластин с выдвижной головкой UTM-8480 EN 1015-12, нержавеющая сталь, Ø50 мм, 6 шт. UTM-8482 кольца усеченно-конической кормы EN 1015-12, нержавеющая сталь, Ø50 мм UTM-8474 держатели для бетонной опорной плиты и образца EN 12004-2, EN 1015-12. (**) Емкость тензодатчика UTGM-0010 5 кН Емкость тензодатчика UTGM-0015 10 кН

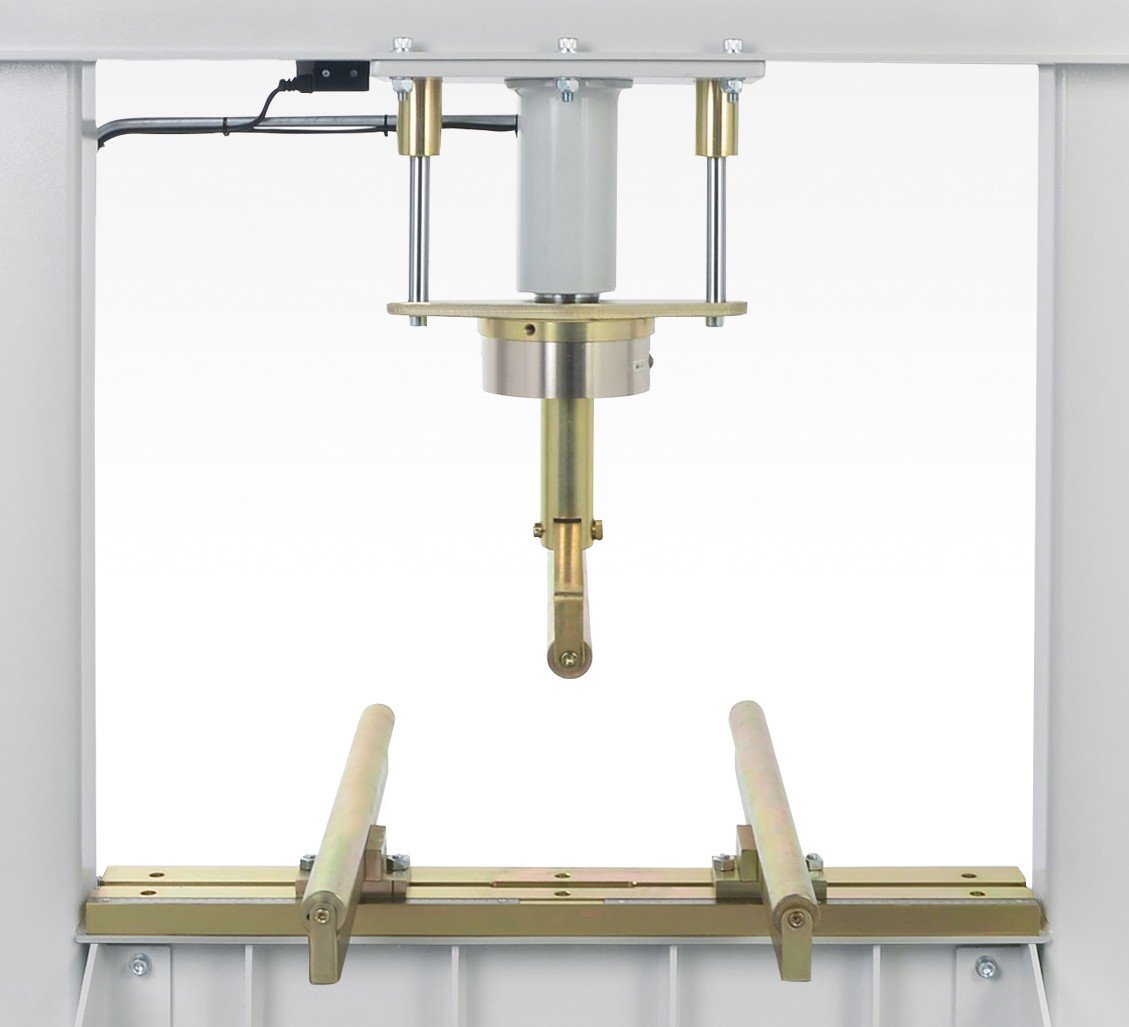

CONCRETE	Испытания на изгиб бетонных балок под нагрузкой	EN 12390-5 ASTM C78, C293 AASHTO T97 BS 1881:118	Опоры UTC-5501, используемые для 3-х или 4-х точечных испытаний на изгиб бетонных балок размером 100x100x400-500 мм, 150x150x600-750 мм.
	Испытания на изгиб бетонных бордюров под нагрузкой	EN 1340	UTC-5502 Узел испытания на изгиб для несущих бетонных бордюров. Состоит из двух нижних роликов диаметром 38 мм и длиной 620 мм и верхней точки нагрузки диаметром 40 мм с шаровыми опорами, 300 Кн
	Испытания на расщепление бетонных цилиндрических и кубических образцов, а также бетонных тротуарных блоков под нагрузкой	EN 12390-6 AASHTO C496 EN 1338	UTC-0350 разделяющее устройство для испытания на растяжение для 100x200 мм (4" x 8"), 150x300 мм (6" x 12") Дистанционная деталь UTC-0351 для UTC-0350E, для Ø100x200(Ø4x8") мм и Ø110x220 мм UTC-0360 Устройство для испытания на разрыв при растяжении 150 мм бетонных кубов (EN) Дистанционная деталь UTC-0361 для UTC-0360, для образцов кубов диаметром 100 мм, EN. UTC-0355 Устройство для испытания на разрыв при растяжении для бетонных блоков 60-100x220 мм (hxl). (EN)

(*) До мощности машины
(**) Поставляется в комплекте с соединительным устройством, подходящим к заказанной машине.

БЕТОН НАТУРАЛЬНЫЙ КАМЕНЬ ГЛИНА	Испытания на изгиб глиняной черепицы	EN 538 EN 491	Узел испытания на изгиб UTC-5504 с роликами длиной Ø38x 620 мм
	Испытания на изгиб природного камня и бордюров	EN 12372 EN 1343
	Испытания на изгиб бетонной плитки Терраццо	EN 13748-1 EN 13748-2
	Испытания на изгиб бетонных тротуарных плит	EN 1339
	Испытания на изгиб плит из натурального камня для наружного мощения	EN 1341
	Испытания на изгиб армированного стекловолокном цемента (сборные железобетонные изделия)	EN 1170-4 EN 1170-5	Набор для испытания на изгиб UTM-8495 с LPDT (линейный потенциометрический преобразователь смещения), EN 1170.

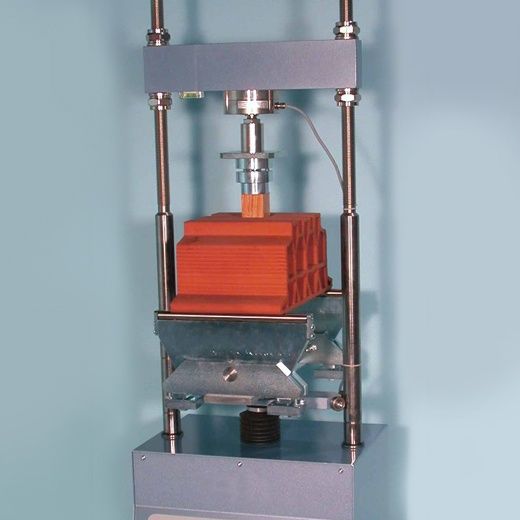

	Ударные испытания глиняных блоков	UNI 9730-3	Устройство для гибкой штамповки UTM - 8490 и удерживающая пластина

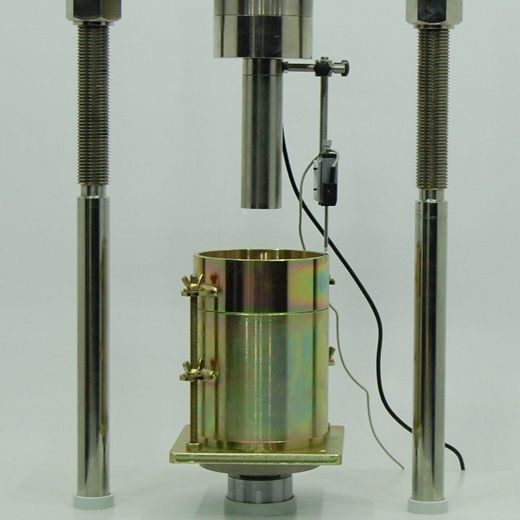

ГРУНТЫ	CBR тест под контролем смещения	EN 13286-47 ASTM D1883 AASTHO T193	Поршень проникновения UTS-0870 CBR UTGM-0064 LPDT (линейный потенциометрический датчик смещения ) 50 мм x 0,001 мм Держатель UTM-0114 для UTGM-0062 и UTGM - 0064 Тензодатчик UTGM-0025, Емкость 50 кН, блинчатого типа
ГРУНТЫ	Быстрые трехосные испытания	BS 1377-8 ASTM D2850 ASSHTO- T245	См. таблицу “Типичная конфигурация системы для различных испытаний (UU-CU-CD) “ на страницах трехосных испытаний.

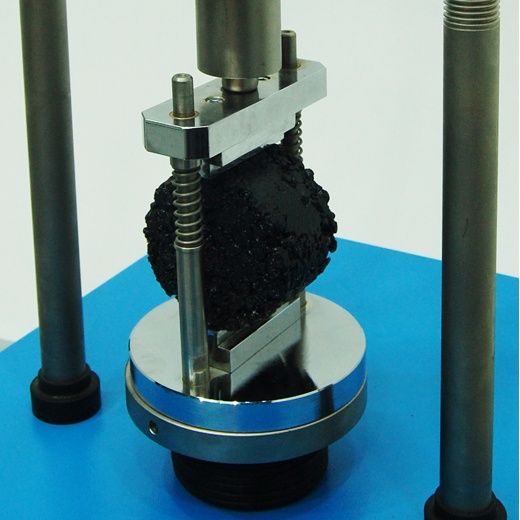

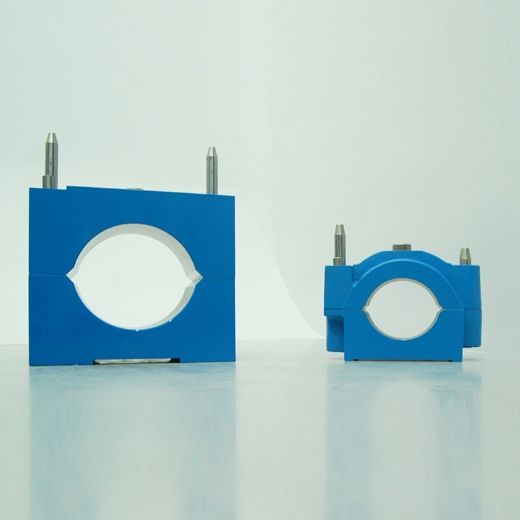

БИТУМНЫЕ СМЕСИ	Испытание Маршала под контролем смещения	EN 12697-34 ASTM D1559	Поршень для проникновения UTM-1086 Marshall для UTM-0108, UTM-8100 и UTM 8300 UTGM-0064 LPDT (линейный потенциометрический датчик смещения ) 50 мм x 0,001 мм Держатель UTM-0114 для UTGM-0062 и UTGM - 0064 UTAS-1057 Форма для обеспечения устойчивости к разрывной головке, чугун, для образцов Маршалла 4 "(101,6 мм) UTAS-1058 Форма для обеспечения устойчивости к разрывной головке, чугун, для образцов Маршалла 6 "(152,4 мм) Тензодатчик UTGM-0025, Емкость 50 кН, блинчатого типа
	Косвенные испытания на разрыв при растяжении	EN12697-23 AASHTO T283	Зажимное приспособление для непрямого испытания на прочность при растяжении UTAS-1063E (EN), поставляемое со стальными нагрузочными полосами для образцов битума диаметром 100 мм. Пара уплотнительных полос UTAS-1064E для битумных образцов диаметром 150 мм. Пара загрузочных полос UTAS-1065E для битумных образцов диаметром 160 мм Зажимное приспособление для испытания на непрямое растяжение UTAS-1063A (ASTM), поставляемое со стальными нагрузочными полосами для образцов битума Ø4"(101,6 мм) Пара загрузочных полос UTAS-1066A для образцов битума Ø6"(152,4 мм) Поршень для проникновения UTM-1086 Marshall для UTM-0108, UTM-8100 и UTM 8300 UTGM-0064 LPDT (линейный потенциометрический датчик смещения ) 50 мм x 0,001 мм Держатель UTM-0114 для UTGM-0062 и UTGM - 0064
		EN 12697-44 ASTM D8044	Зажимное приспособление для полукруглого изгиба UTAS-1081E (SCB), EN Опорные полосы для образцов UTAS-1082E (две), для UTAS-1081E Зажимное приспособление для полукруглого изгиба UTAS-1081A (SCB), ASTM
	Испытание Duriez под контролем смещения	NF P98 251 1/4 EN 12697-12 Метод A и B	Набор для испытания на сжатие UTAS-0490 Duriez, диаметр 80 мм. только с UTM-8300 Набор для испытания на сжатие UTAS-0500 Duriez, диаметр 120 мм. только с UTM-8300
ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ	Прочность на растяжение и прочность соединения при растяжении перпендикулярно граням	EN 13494 EN 1607	Определение прочности на растяжение перпендикулярно граням и прочности соединения клея и базового покрытия с теплоизоляционными материалами на растяжение, Комплект твердых пластин UTM-8521 с растяжимой головкой, 50x50x5 мм. Комплект твердых пластин UTM-8522 с растяжимой головкой, 100x100x5 мм. Комплект твердых пластин UTM-8523 с растяжимой головкой, 150x150x5 мм. Комплект твердых пластин UTM-8524 с растяжимой головкой, 200x200x5 мм. Комплект твердых пластин UTM-8525 с растяжимой головкой, 300x300x5 мм.
