Машина испытательная сервогидравлическая универсальная (VALFE сервопривод пропорциональный)

Код изделия

Стандарты

EN ISO 6892-1, EN ISO 15630-1, EN ISO 7500-1

ОБЩЕЕ ОПИСАНИЕ

Универсальные испытательные машины с компьютерным управлением UTM-6000, UTM-7000 и UTM-8000 подходят для испытаний различных металлических и неметаллических материалов и могут проводить испытания на растяжение, сжатие и изгиб. Мощность UTM-6000 составляет 600кН, UTM-7000-1000кН и UTM-8000-2000кН. На всех моделях тензодатчик используется для измерения нагрузки для достижения наилучшей точности нагрузки во время испытаний. Точность нагрузки систем составляет ±1% до 2% от полной мощности. Измерения деформации производятся с помощью электронных датчиков перемещения, встроенных в машину. Измерение смещения или деформации может быть также выполнено внешним экстензометром, установленным на образце. Точность измерения деформации на раме составляет 12,5 мкм.

Системы UTM-6000, UTM-7000 и UTM-8000 гарантированно соответствуют стандартам EN ISO 6892-1, EN ISO 15630-1, EN ISO 7500-1, ISO 679, ISO 1920-4, ASTM E 290. Сервогидравлические универсальные испытательные системы могут выполнять испытания на растяжение, сжатие и изгиб по двум типам скорости, включая управление нагрузкой и управление смещением . Эти два параметра управления могут быть переключены во время испытания. В соответствии с заданным условием системы могут осуществлять загрузку с постоянной скоростью, загрузку в соответствии с заданной кривой, тестирование со смещением с постоянной скоростью.

С помощью мощного программного обеспечения для тестирования системы UTM-6000, UTM-7000 и UTM-8000 могут получать, автоматически утилизировать данные тестирования, отображать в режиме реального времени кривую напряжения-деформации, кривую деформации нагрузки, кривую времени нагрузки и другие связанные кривые, в то же время могут сохранять, выводить, печатать отчет об испытаниях и данные в настраиваемом формате. С помощью передового программного обеспечения для тестирования материалов машина может широко использоваться в отделе исследований и разработок, университетах и академиях, отделе контроля качества и инспекции, калибровочных центрах/лабораториях и промышленности.

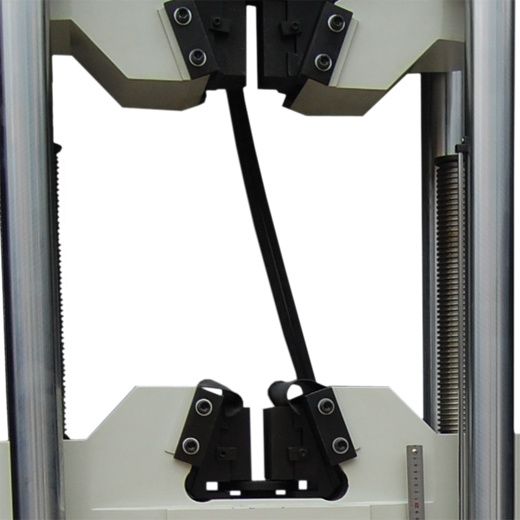

РАМА НАГРУЗКИ

Нагрузочные рамы, используемые на гидравлических универсальных испытательных машинах, имеют моторную приводную систему для установки расстояния между захватами для испытательной установки, имеют прочную конструкцию из шести колонн для исключительной жесткости нагрузочной рамы. Все модели имеют два испытательных пространства для испытания на растяжение, сжатие/изгиб и изгиб. Пользователь может быстро переключаться между испытаниями на растяжение и сжатие/изгиб и изгиб без необходимости снимать тяжелые приспособления. Эта гибкая конструкция также помогает обеспечить безопасность, снижает усилия оператора и повышает производительность. Расстояние между захватами может быть установлено системой ручного набора с приводом от двигателя для различных образцов. С открытыми передними гидравлическими клиновыми захватами пользователь может легко менять грани захватов и загружать образец.

Все рамы поставляются в комплекте с захватами, компрессионными пластинами и гибочными приспособлениями.

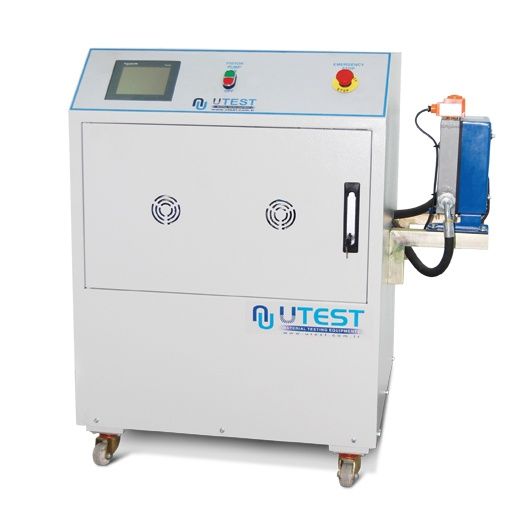

БЛОК ПИТАНИЯ

Гидравлические блоки питания с сервоуправлением с пропорциональным клапаном и усовершенствованными блоками питания, используемыми на UTM-6000, UTM-7000 и UTM-8000 для проведения испытаний под нагрузкой и контролем перемещения. Частота контроллера P. I. D и сбора данных составляет 1000 Гц. Блоки питания предназначены для подачи необходимого масла на нагрузочные рамы для погрузки, разгрузки или динамических испытаний с низким циклом, а также гидравлических захватов.

Всеми операциями системы сбораи управления данных можно управлять с передней панели сенсорного экрана ЖК-дисплея 240x320 или компьютера. Дополнительно в систему встроены два аналоговых канала для датчиков, таких как тензодатчики, датчики давления, LVDT, тензометрические датчики, экстензометры и т.д., а также один вход датчика перемещения TTL для измерения смещения рамы. Два дополнительных аналоговых канала могут быть сконфигурированы на этапе заказа для различных типов приложений.

Блоки питания могут быть подключены к компьютеру через порт Ethernet для расширенных циклов тестирования, сбора данных и отчетности. Модуль упругости, коэффициент Пуассона и параметры сжимаемости легко и правильно оцениваются путем прикрепления экстензометров или LVDTS к образцу. Все калибровочные значения датчиков, а также все параметры теста для последнего испытания автоматически сохраняются на блоке управления. Блок питания включает в себя предохранительный клапан давления для каждой рамы отдельно с блоком охлаждения.

ПРОШИВКА

• 2 дополнительных аналоговых канала
• Измерительные усилители для возбуждения и усиления датчиков
• Разрешение 65 000 и управление 1000 Гц для каждого канала
• Порт Ethernet для подключения к компьютеру
• ЖК-дисплей 240x320 пикселей
• Сенсорная панель оператора
• Может выполнять испытания с контролем нагрузки или смещения
• Бесплатное программное обеспечение для ПК для контроля испытания и расширенной распечатки отчетов
• Заводская установка на английском и турецком языках

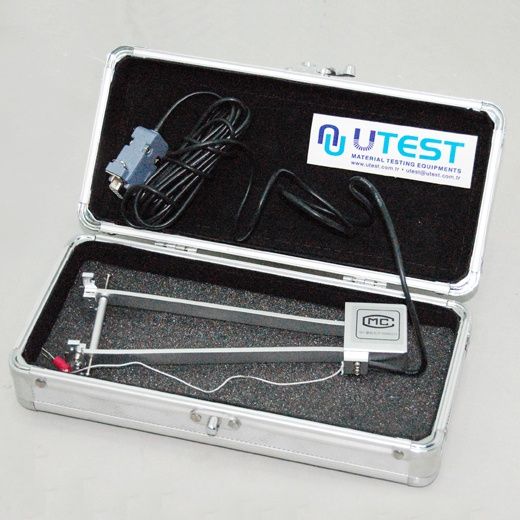

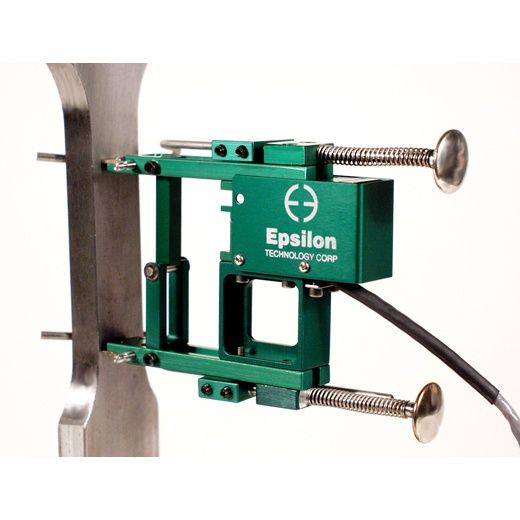

ЭКСТЕНЗОМЕТР

В зависимости от требований доступны различные типы экстензометров с точностью ±0,1% от указанного значения. Экстензометр может непосредственно измерять деформацию образцов. Он либо измеряет отдельно деформацию теплового расширения образцов, либо устраняет тепловое расширение, чтобы избежать деформации образца.

Все типы машин поставляются с;

• Захватами для круглых образцов (относительно производительности машины)
• Компрессионные пластины
• Гибочное Приспособление

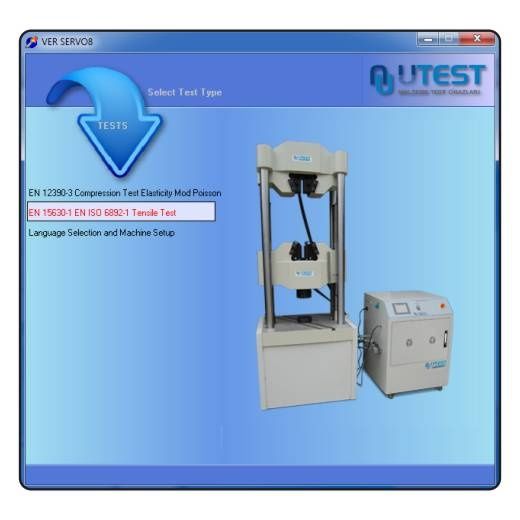

Сбор данных и программное обеспечение для ПК

Универсальная испытательная машина может управляться (команды ПУСК, СТОП) компьютером с программным обеспечением (предоставляется бесплатно компанией UTEST). Это программное обеспечение обеспечивает сбор данных и управление для испытаний на сжатие, растяжение и разрыв на протяжении всего выполнения испытаний. Расширенные функции управления базой данных обеспечивают легкую навигацию по всем сохраненным данным. Сертификат о результатах испытаний включает в себя всю описательную информацию. Таким образом, можно задать параметры тестирования и ввести и распечатать подробную информацию о проведенном тестировании, такую как данные клиента, тип испытания, тип образца, информация о пользователе и другая необходимая информация, а также отчет об испытании и график.

С помощью программного обеспечения UTEST могут быть выполнены следующие испытания.

Универсальное программное обеспечение разработано для испытания на прочность при растяжении арматурных стальных стержней и сварного полотна для армирования и предварительного напряжения бетона. Программное обеспечение включает в себя управление машиной, сбор данных, их сохранение и подготовку отчетов. Пользователь может подготовить свой собственный отчет, а также отправить результаты в формат Microsoft Excel. Программное обеспечение принимает вес, длину, диаметр и длину калибра образца в качестве входных данных, а затем пользователь может дать машине команду на запуск испытания. Рассчитанный диаметр образцов дает пользователю представление о плотности арматуры перед испытанием. Программное обеспечение непрерывно обновляет процент нагрузки,напряжения и удлинения до точки разрыва. По завершении испытания рассчитывается предел текучести, который указывается на графике. Каждый отчет представляет собой группу из 42 образцов, в которые было введено 14 различных диаметров. Программное обеспечение готовит как минимум 3 образца для каждого диаметра. Это дает пользователю полный отчет обо всей партии. Отчет включает в себя все стандартные ограничения, и можно легко проверить, может ли образец быть приемлемым. Эти пределы-минимальный выход, минимальное растяжение, минимальное значение удлинения при разрыве,коэффициент растяжения на выход и т.д. Пользователь может увеличить график для дальнейшей проверки. Значение удлинения при разрыве может быть синхронизировано с ручным измерением после завершения теста для пользователей, которые не используйте экстензометр.

• Поддержка иностранных языков и настраиваемый пользовательский интерфейс

Все содержание экспериментальных данных и дополнительной информации может быть организовано пользователем. Программное обеспечение может быть выполнено на различных языках.

• Возможность сохранения 24 результатов испытаний различных образцов в одной тестовой папке

Результаты испытаний, графики и свойства 24 различных образцов могут быть сохранены в одной папке. Старые тестовые папки можно легко просматривать и редактировать. Расширенный графический интерфейс пользователя программного обеспечения.

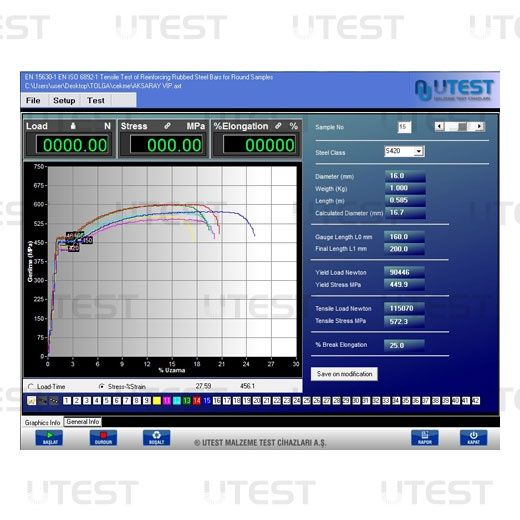

• Графические данные на экране обновляются одновременно во время процедуры тестирования

Значения нагрузки можно отслеживать в графическом изображении с высоким разрешением каждые 100 миллисекунд. Пользователь может выделить все 24 различных образца кривых или предпочтительных из них в разных цветах на графике. Увеличение–уменьшение масштаба и перетаскивание можно легко выполнить с помощью мыши. Пиковые значения кривых могут быть отмечены на графике, и пользователь может получить значение нагрузки любой точки на графике с помощью высокого разрешения.

• Возможность сохранять часто используемые тексты в памяти и использовать их при необходимости

Часто используемая информация, такая как название и местоположение лаборатории, тип и размеры наиболее часто используемых образцов, хранится в памяти и может быть записана автоматически, щелкнув правой кнопкой мыши на информационных полях и выбрав часто используемый текст в меню.

• Возможность доступа и использования ранее выполненных тестовых данных

Пользователь может получить доступ к любым данным ранее завершенных тестов и использовать их в своем новом отчете, так как большинство тестов имеют одинаковую структуру и свойства.

• Возможность редактирования параметров тестирования испытательного оборудования с помощью программного обеспечения

Все параметры испытаний, поддерживаемые испытательным оборудованием, могут быть изменены дистанционно с помощью программного обеспечения. Все параметры испытания, указанные пользователем, загружаются на устройство перед инициализацией процедуры тестирования. Таким образом, предопределенные параметры устройства не приведут к ошибкам в результатах тестирования.

• Графические результаты и отчеты могут быть сохранены как лист MS Excel

Параметры результатов тестирования и графики должным образом переносятся на рабочий лист MS Excel, чтобы дать пользователю возможность легко редактировать любые данные и графики.

• Максимальная гибкость при редактировании шаблонов отчетов и графиков

Пользователь может создать свой собственный шаблон отчета и графическую схему в MS Excel. В программной части пользователь определит, какие данные будут отображаться в какой ячейке на листе. Таким образом, он/она сможет отслеживать результаты испытаний в своем конкретном формате.
