Сервогидравлическая универсальная испытательная машина,

Product Code

Стандарты

EN ISO 6892-1, EN ISO 15630-1, EN ISO 7500-1

ОБЩИЕ СВОЙСТВА

Универсальные испытательные машины представляют собой высокопроизводительные системы с единым испытательным пространством и подходят для испытаний на растяжение, сжатие, изгиб широкого спектра различных материалов, таких как круглые, плоские и профильные образцы, для контроля качества, разработки продукции, исследований или разработки технологических процессов. Системы испытаний хрупких материалов, таких как сталь или крепежные детали, требуют высокой жесткости несущих рам, которые минимизируют количество энергии деформации, хранящейся в раме.

Сервогидравлические универсальные испытательные машины могут управляться через многофункциональный пульт дистанционного управления, который находится на раме, в цифровом блоке управления с помощью программного обеспечения USOFT-7060.SVD2 или USOFT-7060.SVDL, установленном на ПК, подключенном к блоку управления.

Сервогидравлическая универсальная испытательная машина может выполнять испытания на растяжение и текучесть, сжатие, изгиб с контролем нагрузки и перемещения. Машины серии SVDL совместимы с видеоэкстензометрами

Во время испытания машины могут переключаться между контролем нагрузки и перемещением.

Основными характеристиками являются;

• Жесткая конструкция из 4 колонн, обеспечивающая превосходную осевую и боковую жесткость и точное выравнивание,
• Гидравлический силовой агрегат с замкнутым контуром для точного контроля испытаний
• Высокоскоростной электронный блок управления и сбора данных для точных результатов испытаний,
• Многофункциональный пульт дистанционного управления для быстрой настройки и тестирования
• Конструкция единого испытательного пространства с удобным вертикальным испытательным зазором,
• Сервопривод двойного действия, установленный на верхней части поперечной балки
• Привод с системой предотвращения вращения для предотвращения естественной тенденции вращения привода
• Длинный ход поршня для наиболее удобной и легкой регулировки и тестирования образцов различной длины,
• Цифровой датчик смещения для лучшей точности позиционирования и измерения
• Простая процедура калибровки,
• Программное обеспечение для удобства использования USOFT-7060.SVD2 or USOFT-7060.SVDL,
• Хромированные колонны для легкой очистки и длительного срока службы
• Гидравлические Клиновые Захваты
• Система управления захватом, установленная на раме
• Компрессионные валики или гибочные устройства могут быть закреплены непосредственно в клиновых захватах,
• Концевой выключатель на поршне, а также предохранительные клапаны на гидравлической системе

Сервогидравлическая универсальная испытательная машина в стандартной комплектации состоит из несущей рамы, усовершенствованного сервоуправляемого автоматического блока питания, электронного блока управления и программного обеспечения для испытания материалов.

В зависимости от стандартов и требований, в сервогидравлические универсальные испытательные машины могут быть встроены видеоэкстензометры, автоматические экстензометры, зажимные экстензометры, изгибы, устройства для испытания на сжатие, высокотемпературные шкафы и многофункциональный ручной пульт дистанционного управления.

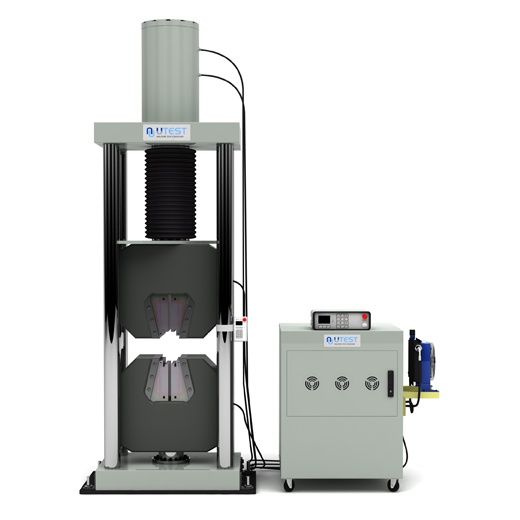

Рама

Сервогидравлические универсальные испытательные машины изготавливаются мощностью 600, 1000 и 2000 кН. Сервопривод двойного действия, встроенный в верхнюю траверсу, имеет длинный ход поршня, что делает вертикальное испытательное пространство доступным для легкого и эффективного тестирования образцов различной длины. Тензодатчик для измерения нагрузки установлен между нижним захватом и опорной плитой.

Датчики смещения, установленные в поршне, используются для измерения смещения. Внешние экстензометры (видеоэкстензометры, экстензометры с длительным перемещением, автоматические экстензометры или зажимные экстензометры) могут синхронно использоваться для измерения смещения при необходимости.

Гидравлические захваты моноблочного клинового действия расположены между концевой точкой поршня и тензодатчиком, установленным на опорной плите. Не требуется разборка или инструменты, необходимые для смены захватов. Захваты, которые можно использовать для плоских образцов толщиной 0-60 мм и диаметром 6-60 мм для круглых образцов, в стандартной комплектации зависят от производительности машины.

УСОВЕРШЕНСТВОВАННЫЙ СЕРВОУПРАВЛЯЕМЫЙ АВТОМАТИЧЕСКИЙ БЛОК ПИТАНИЯ С СЕРВОКЛАПАНОМ

Автоматические блоки питания UTC-4870 с сервоклапаном являются передовыми блоками питания, которые могут использоваться в любой испытательной системе, идеально подходящей для научно-исследовательских лабораторий и университетов для передовых испытаний с замкнутым контуром управления P. I. D. Он может выполнять испытания под контролем нагрузки и смещения. Частота контроллера P. I. D и сбора данных составляет 1000 Гц. Автоматические блоки питания UTC 4870 предназначены для подачи необходимого масла на грузовые рамы для погрузки, разгрузки или динамических испытаний с низким циклом. Всеми операциями системы сбора данных и управления можно управлять с передней панели сенсорного экрана ЖК-дисплея 240x320 или компьютера.

UTC-4870 может контролировать до 4 разных испытаний. Для каждого кадра имеется один вход датчика нагрузки (или датчика давления) и один вход датчика смещения для управления. В систему встроены три дополнительных аналоговых канала для других датчиков, таких как тензодатчики, датчики давления, датчики перемещения и т. д.

Блок питания автоматически контролирует и подает масло в раму, выбранную пользователем, с помощью цифрового ЖК-дисплея с сенсорным экраном или путем выбора типа испытания из программного обеспечения компьютера.

Тип датчика перемещения может быть TTL или аналоговым (он должен быть одного типа для всех кадров ).

Основными техническими характеристиками блоков питания UTC-4870 являются;

• Производительность насоса до 5 литров в минуту (макс.) 280 бар мощность двигателя 3 кВт
• Погрузка-разгрузка с точностью ± 0,5%
• Пребывание при постоянной нагрузке в пределах 0,005% точности максимальной нагрузки
• Контроль нагрузки начинается с 0,3 % от максимальной грузоподъемности системы.

Все блоки питания могут быть подключены к компьютеру через порт для расширенных циклов тестирования, сбора данных и составления отчетов. Модуль упругости, коэффициент Пуассона и параметры сжимаемости легко и правильно оцениваются путем присоединения LVDT или экстензометров к образцу. Все калибровочные значения преобразователей, а также все параметры теста для последнего теста автоматически сохраняются в блоке управления. Все блоки питания включают предохранительный клапан давления для каждой рамы отдельно и блок охлаждения.

Основные характеристики

• 3 аналоговых канала для датчиков смещения, экстензометров и т.д., встроенных в систему в качестве дополнения к рамным ячейкам нагрузки/датчикам давления

• Инструментальные усилители для датчиков возбуждения и усиления
• Разрешение 1 / 65.000 и управление 1.000 Гц для каждого канала
• Порт Ethernet для подключения к компьютеру
• ЖК-дисплей 240x320 пикселей
• Сенсорная панель оператора
• Может контролировать 4 кадра
• Может выполнять испытания на нагрузку, смещение или деформацию. Для постпиковых приложений необходимо выбрать UTC-4870.

• Бесплатное программное обеспечение для ПК для контроля испытаний и расширенной распечатки отчетов
• Контроль скорости темпа от 0,01 кН/с до 100 кН/с (зависит от жесткости образца)
• Управление скоростью темпа от 0,01 мм/мин до 100 мм/мин (UTM-600S и 1000S) и 75 мм/мин (UTM-2000S)

• Многоязычная поддержка
• Часы реального времени/даты

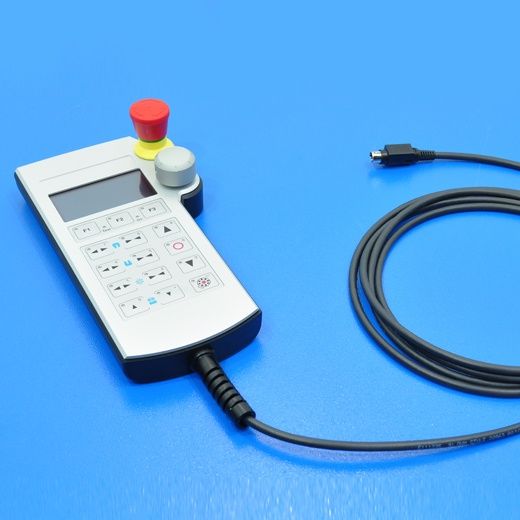

МНОГОФУНКЦИОНАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Многофункциональный пульт дистанционного управления предназначен для более практичного процесса, чем электронный блок управления и ПК. Поршень можно перемещать вверх-вниз, можно регулировать скорость испытания, можно регулировать положение захватов, а закваты можно открывать/закрывать с помощью многофункционального ручного пульта дистанционного управления. Возможность останавливаться в максимальном верхнем и нижнем положении и автоматически приостанавливаться, когда может быть достигнута максимальная деформация емкости, должна быть установлена с помощью гарнитуры дистанционного управления.

Многофункциональный ручной пульт дистанционного управления, подключенный с помощью соединительного кабеля к электронному блоку управления, имеет ЖК-дисплей, на котором видны значения нагрузки и деформации теста.

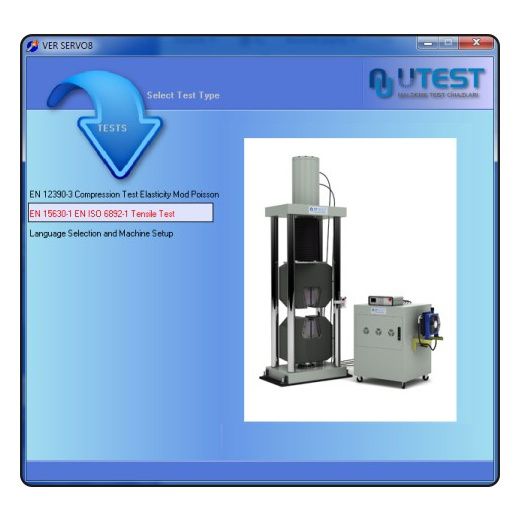

Программное обеспечение для сбора данных и ПК USOFT-7060.SVD2 или USOFT-7060.SVDL

USOFT-7060.SVD2 или USOFT-7060.SVDL, поставляемые в стандартной комплектации с машиной, используются для управления и обработки данных. С помощью ввода управляющих данных программного обеспечения (скорость испытания, максимальная нагрузка и пределы максимального удлинения и т.д.) можно вводить данные образца и данные пользователя.

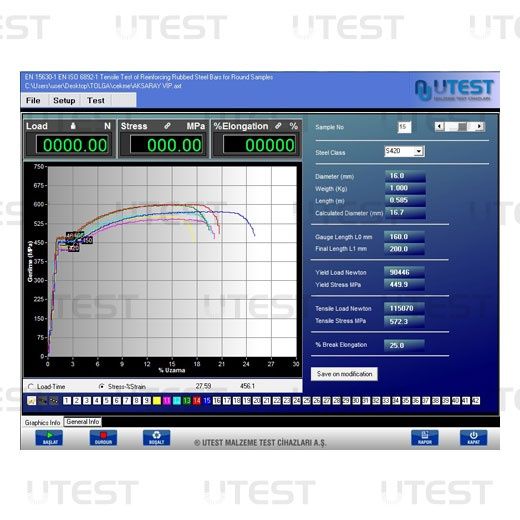

Изображение в реальном времени, кривая напряжения-деформации, деформация нагрузки, кривая времени нагрузки, нагрузка/деформация, модули Юнга и т.д. могут отображаться программным обеспечением. Верхний и нижний предел текучести, максимальный разрыв и деформация, коэффициент разрыва/удлинения точки выбора и т.д. могут быть получены графически.

При необходимости можно отобразить старые графики и данные. В то же время отчеты, выходные данные и отчет об испытаниях могут быть записаны и напечатаны. Программное обеспечение имеет широкий спектр процессов. Результаты испытаний могут отображаться в метрической и международной системе (SI).

Автоматическое обнуление в начале испытания и средство автоматического возврата после сбоя образца доступны на USOFT-7060.SVD2 или USOFT-7060.SVDL. Все результаты теста отображаются на экране. Система имеет автоматическое обнаружение разрыва, можно выбрать несколько доступных критериев обнаружения разрыва. Программное обеспечение USOFT-7060.SVDL может автоматически распознавать прилагаемый дополнительный видеоэкстензометр, автоматический экстензометр и т.д.

ВОЗМОЖНОСТИ

Стандартные экстензометры

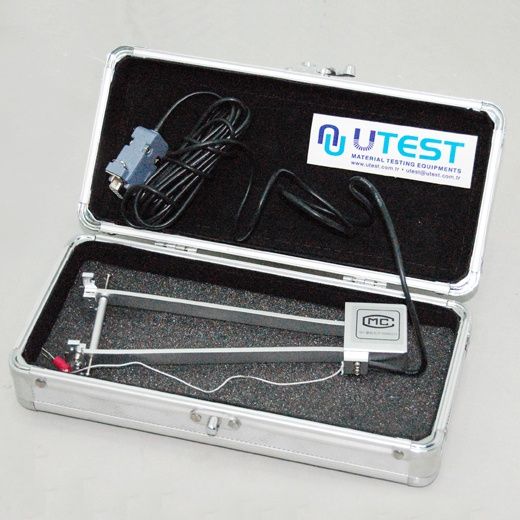

Экстензометры зажимного типа UTM-0500, длина датчика 50 мм, ход 25 мм,точность 0,01 мм,

Экстензометры зажимного типа UTM-0510, длина датчика 100 мм, ход 50 мм,точность 0,01 мм,

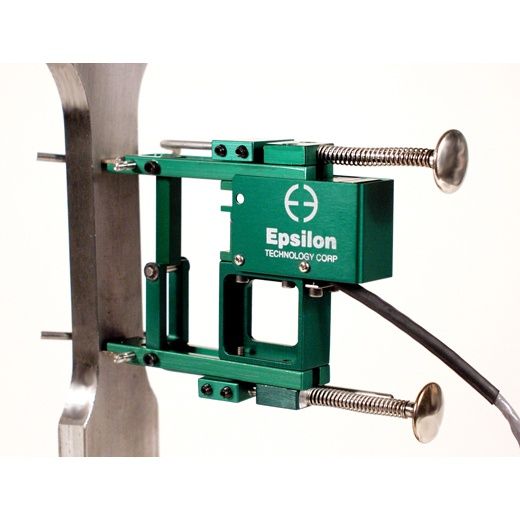

Экстензометры зажимного типа UTM-0520, длина датчика 50 мм, точность 0,001 мм,

Экстензометры зажимного типа могут измерять смещение непосредственно от образцов.

Автоматические экстензометры

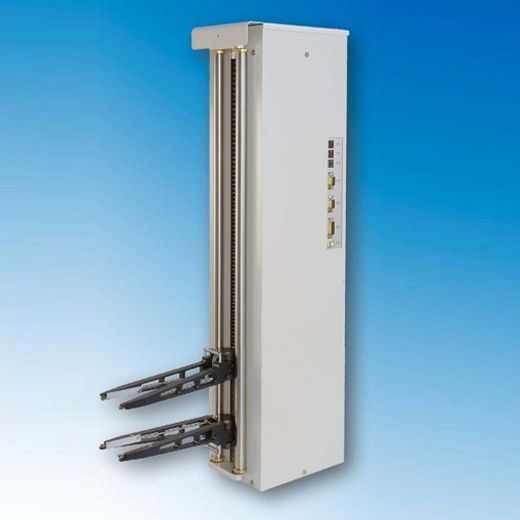

Автоматический экстензометр UTM-0540, длина датчика 10-300 мм, точность 0,1 мкм. Эти экстензометры полностью автоматизированы с компьютерным управлением и используются для плоских и круглых образцов с различным расстоянием измерения. Благодаря высокой чувствительности его можно использовать даже на очень деликатных материалах.

Технические характеристики автоматических экстензометров

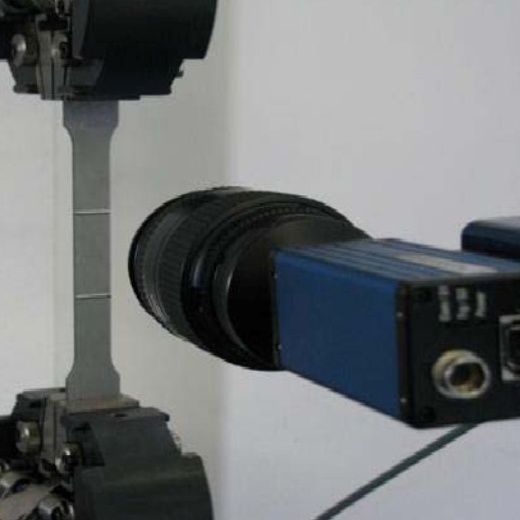

Видеоэкстензометры

Видеоэкстензометры UTM-0560 являются бесконтактной системой с высоким разрешением и чувствительностью и совместимы с машинами серии SVDL. . Смещение между двумя отмеченными точками и % смещения, реальное изображение смещения и % смещения можно получить с помощью этой системы камер реального времени.

Чувствительность видеоэкстензометра с высоким разрешением составляет 0,002%. Как правило, можно получить среднее значение деформации между двумя отмеченными линиями. До десяти различных отмеченных точек на образце могут быть рассчитаны в процентах от смещения. Данные и изображения на видеоэкстенсометре могут отображаться при подключении видеоэкстенсометра к программному обеспечению USOFT-7060.SVDL.

Видеоэкстензометр может быть установлен на грузовой раме в надлежащем месте.

Технические характеристики

*Скорость нагрузки зависит от долговечности и типа различных образцов
