Гидравлическая универсальная испытательная машина

Код продукта

Стандарты

EN ISO 15630-1, EN ISO 6892-1

Универсальная гидравлическая испытательная машина на растяжение UTM 4000 предназначена для испытания железосодержащих материалов на структурные показатели, такие как предел текучести и предел прочности при растяжении. Помимо испытаний на растяжение, универсальные испытательные машины могут также использоваться для испытаний на сжатие в пределах максимальной нагрузки машины.

Максимальная безопасность поддерживается в универсальной испытательной машине мощностью 600 Кн с помощью выключателя на нижней рукоятке и поршне, а также предохранительных обратных клапанов в гидравлической системе. Гидроагрегат работает бесшумно.

Плоские образцы 0-40 мм и круглые образцы 8-32 мм могут быть испытаны с помощью удобных в использовании гидравлических губок, соответствующих стандартам.

Тензодатчик используется для измерения нагрузки. Измерение деформации производится электронным датчиком перемещения, встроенным в машину, если требуется, для измерения деформации также может использоваться внешний экстензометр, установленный на образце. Измерения деформации можно проводить непосредственно с помощью экстензометра, установленного на образце.

Испытания могут выполняться полностью автоматически с помощью цифрового блока управления или компьютера. Машина завершит тест с установленной скоростью и автоматически переключится в исходное положение.

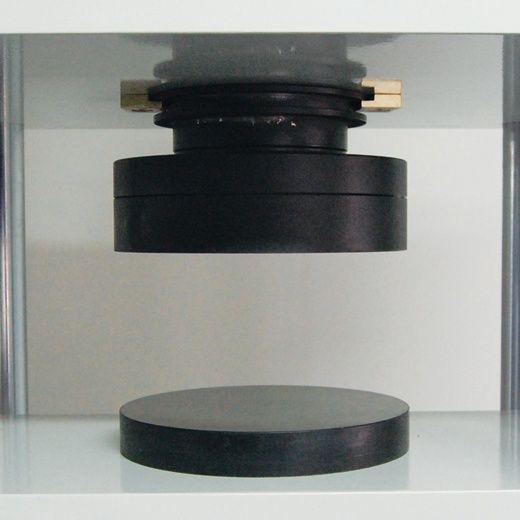

Гидравлическая универсальная испытательная машина UTM-4000 имеет два испытательных пространства для испытаний на растяжение и сжатие. Пользователь может быстро переключаться между испытаниями на растяжение и сжатие без необходимости снимать тяжелые приспособления. Эта гибкая конструкция также помогает обеспечить безопасность, снижает усилия оператора и повышает производительность.

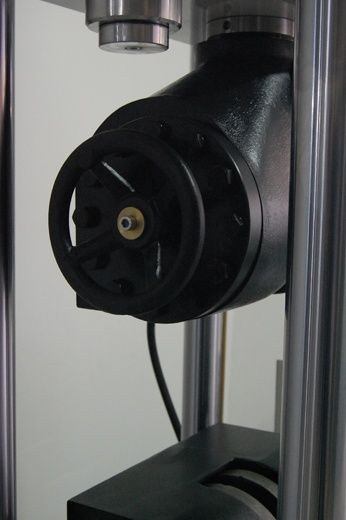

Расстояние между захватами можно установить с помощью системы ручного управления с приводом от двигателя. С открытыми передними гидравлическими клиновыми захватами пользователь может легко загрузить образец.

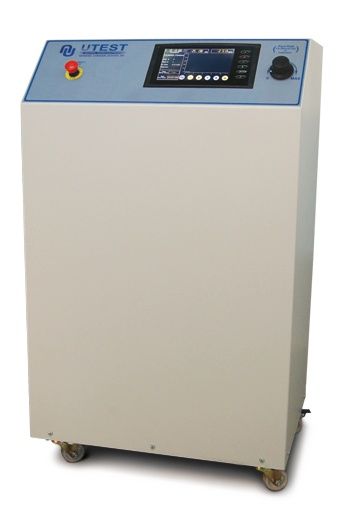

BC 100 UNIT TFT ГРАФИЧЕСКИЙ ДИСПЛЕЙ БЛОК СБОРА ДАННЫХ И УПРАВЛЕНИЯ

Блок сбора и управления данными с графического дисплея BC100 TFT предназначен для управления машиной и обработки данных от датчиков нагрузки, датчиков давления или датчиков перемещения, которые установлены на машине.

Все операции BC100 управляются с передней панели, состоящей из цветного резистивного сенсорного дисплея с разрешением 800x480 пикселей 65535 и функциональных клавиш. Для аналоговых датчиков нагрузки, датчиков давления или датчиков смещения предусмотрены 4 аналоговых канала.

BC100 имеет простые в использовании опции меню. Он отображает все списки опций меню одновременно, позволяя оператору получить доступ к требуемой опции простым способом, чтобы активировать опцию или ввести числовое значение для установки параметров теста. Цифровой графический дисплей BC100 способен отображать график зависимости напряжения от деформации.

Устройство BC100 предлагает множество дополнительных уникальных функций. Вы можете сохранить более 10000 результатов тестов во внутренней памяти. Устройство BC100 поддерживает различные стандартные USB-принтеры, поддерживающие как струйные, так и лазерные принтеры. Благодаря встроенному набору интернет-протоколов, каждый аспект устройства BC100 может управляться дистанционно из любой точки мира.

Основные характеристики

• Автоматически рассчитывает % деформации, точку разрыва, напряжения.
• Автоматически рассчитывает предел текучести и расчетный диаметр
• Может контролировать 2 кадра
• Может сделать тест с контролем смещения.
• Отображение графика испытаний в реальном времени.
• ЦП с 32-битной архитектурой ARM RISC
• Постоянная емкость хранилища до 10000 результатов испытаний
• 4 аналоговых канала ( один для тензодатчика, один для датчика перемещения, один для экстензометра и один бесплатный для дополнительной рамки сжатия )

• Программируемая цифровая регулировка усиления для тензодатчиков, датчиков давления, датчиков на основе тензометрических датчиков, потенциометрических датчиков, датчиков напряжения и тока
• разрешение 1/256000 точек на канал
• 10 выборок данных в секунду для каждого канала
• Ethernet-соединение для компьютерного интерфейса
• Разрешение 800x480 65535 цветных TFT-LCD промышленных сенсорных экранов
• 4 основные функциональные клавиши
• Многоязычная поддержка
• 3 различных блока системы единиц измерения; кН, тонна и фунт
• Часы и дата в реальном времени
• Визуализация результатов теста и интерфейс управления памятью
• Удаленное подключение через Еthernet.
• USB флэш-диск для импорта результатов тестирования и встроенного ПО
• Поддержка USB-принтеров для струйных и лазерных принтеров (запросите совместимые модели)
• Поддержка камеры для записи видео в режиме реального времени во время тестирования (запросите совместимые модели)
• Бесплатное программное обеспечение для ПК для контроля испытаний и расширенного формирования отчетов

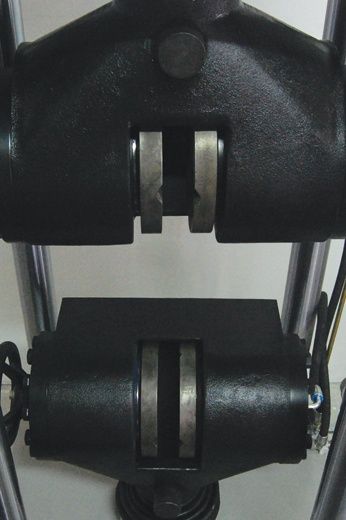

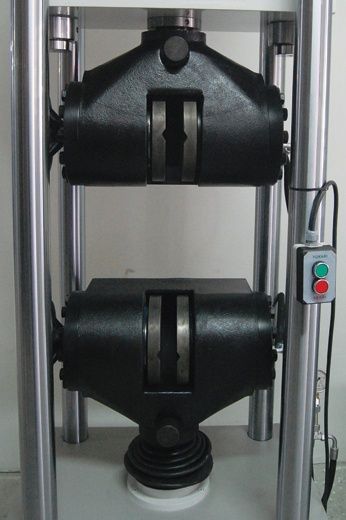

ГИДРАВЛИЧЕСКИЕ ЗАХВАТЫ

Захваты с гидравлическим приводом полностью исключают возможность соскальзывания образца с захватов, что позволяет проводить правильные и точные измерения деформации. Гидравлические захваты очень безопасны и удобны в использовании. Гидравлические захваты поставляются с наборами захватов для вытягивания образцов цилиндров диаметром 8-32 мм. Гидравлические захваты имеют независимую гидравлическую силовую установку с рабочим давлением 400 бар. Челюстные грани для плоских образцов заказываются отдельно.

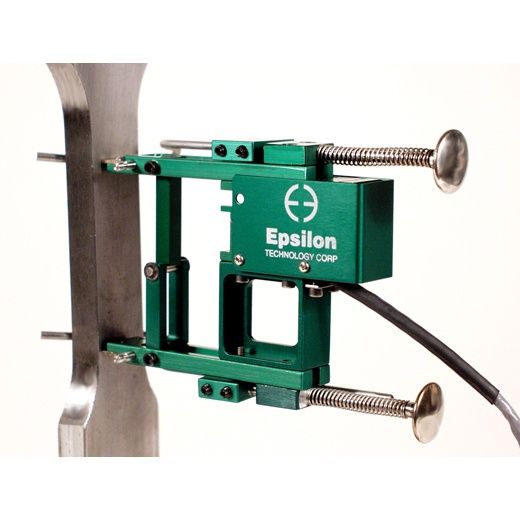

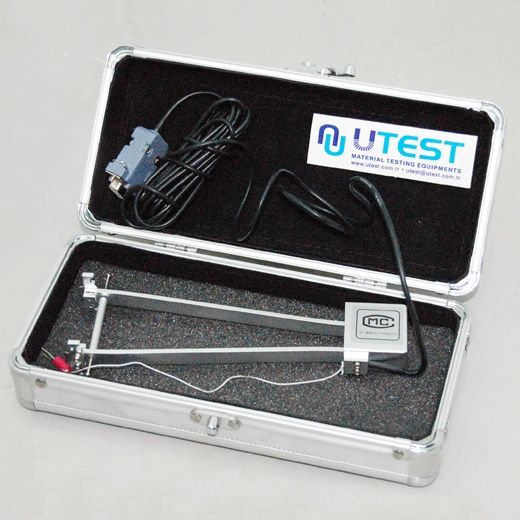

ЭКСТЕНЗОМЕТР

В зависимости от требований доступны различные типы экстензометров с точностью ±0,1% от указанного значения. Экстензометр может непосредственно измерять деформацию образцов с помощью кварцевого полюса. Он либо измеряет отдельно деформацию теплового расширения образцов, либо устраняет тепловое расширение, чтобы избежать деформации образца.

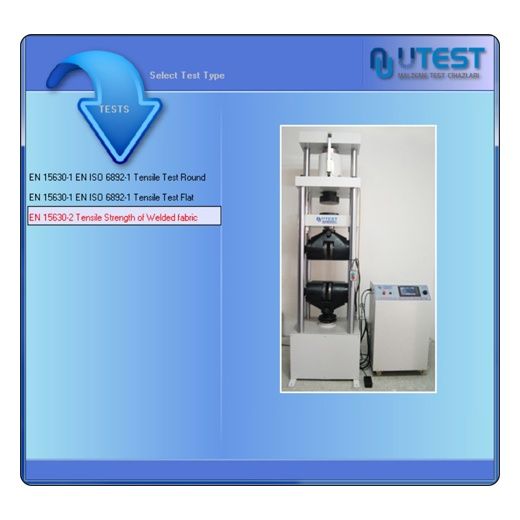

Сбор данных и программное обеспечение для ПК

Универсальная испытательная машина может управляться (командами Пуск, Стоп) компьютером с программным обеспечением (предоставляется компанией UTEST бесплатно). Это программное обеспечение обеспечивает сбор и управление данными для испытаний на сжатие, растяжение и разрыв при растяжении на протяжении всего выполнения испытаний. Расширенные функции управления базой данных обеспечивают легкую навигацию по всем сохраненным данным. Сертификат о результатах испытаний включает в себя всю описательную информацию. Таким образом, можно задать параметры тестирования и ввести и распечатать подробную информацию о проведенном тестировании, такую как данные клиента, тип испытания, тип образца, информация о пользователе и другая необходимая информация, а также отчет о тестировании и график.

Следующие тесты могут быть выполнены с помощью программного обеспечения UTEST.

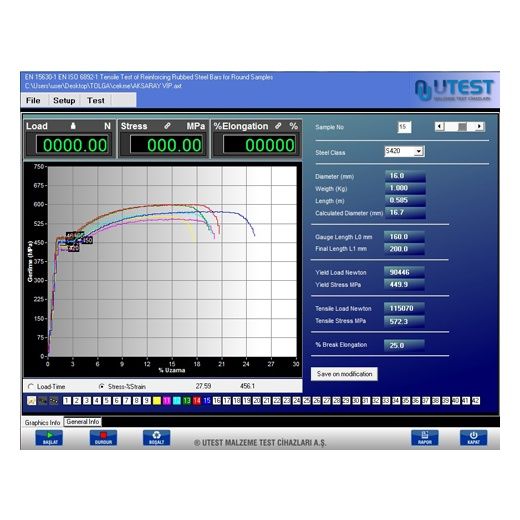

Универсальное испытательное программное обеспечение разработано для испытания на прочность при растяжении арматурных стальных стержней и сварного полотна для армирования и предварительного напряжения бетона. Программное обеспечение включает в себя управление машиной, сбор и сохранение данных, подготовку отчетов. Пользователь может подготовить свой собственный отчет, а также отправить результаты в формат Microsoft Excel. Программное обеспечение принимает вес, длину, диаметр и длину калибра образца в качестве входных данных, а затем пользователь может дать машине команду на запуск теста. Рассчитанный диаметр образцов дает пользователю представление о плотности арматуры перед испытанием. Программное обеспечение непрерывно обновляет процент нагрузки,напряжения и удлинения до точки разрыва. По завершении испытания рассчитывается предел текучести, который указывается на графике. Каждый отчет представляет собой группу из 42 образцов, в которые было введено 14 различных диаметров. Программное обеспечение подготовлено как изготовление не менее 3 образцов для каждого диаметра. Это дает пользователю общий отчет обо всех пакетах. Отчет включает в себя все стандартные ограничения, и можно легко проверить, может ли образец быть приемлемым. Эти пределы-минимальный выход, минимальное растяжение, минимальное значение удлинения при разрыве,коэффициент растяжения на выход и т.д. Пользователь может увеличить масштаб графика для дальнейшей проверки. Значение удлинения разрыва может быть синхронизировано с ручным измерением после завершения теста для пользователей, которые не используют экстензометр.

• Поддержка иностранных языков и настраиваемый пользовательский интерфейс

Все содержание экспериментальных данных и дополнительной информации может быть организовано пользователем. Программное обеспечение может быть выполнено на x различных языках.

• Возможность сохранения 24 результатов испытаний различных образцов в одной тестовой папке

Результаты испытаний, графики и свойства 24 различных образцов могут быть сохранены в одной папке. Старые тестовые папки можно легко просматривать и редактировать. Расширенный графический интерфейс пользователя программного обеспечения.

• Графические данные на экране обновляются одновременно во время процедуры тестирования

Значения нагрузки можно отслеживать в графическом изображении с высоким разрешением каждые 100 миллисекунд. Пользователь может выделить все 24 различных образца кривых или предпочтительных из них в разных цветах на графике. Увеличение–уменьшение масштаба и перетаскивание можно легко выполнить с помощью мыши. Пиковые значения кривых могут быть отмечены на графике, и пользователь может получить значение нагрузки любой точки на графике с помощью высокого разрешения.

• Возможность сохранять часто используемые тексты в памяти и использовать их при необходимости

Часто используемая информация, такая как название и местоположение лаборатории, тип и размеры наиболее часто используемых образцов, хранится в памяти и может быть записана автоматически, щелкнув правой кнопкой мыши на информационных полях и выбрав часто используемый текст в меню.

• Возможность доступа и использования ранее выполненных тестовых данных

Пользователь может получить доступ к любым данным ранее завершенных тестов и использовать их в своем новом отчете, так как большинство тестов имеют одинаковую структуру и свойства.

• Возможность редактирования параметров тестирования испытательного оборудования с помощью программного обеспечения

Все параметры испытаний, поддерживаемые испытательным оборудованием, могут быть изменены дистанционно с помощью программного обеспечения. Все параметры теста, указанные пользователем, загружаются на устройство перед инициализацией процедуры тестирования. Таким образом, предопределенные параметры устройства не приведут к ошибкам в результатах тестирования.

• Графические выходные данные и отчеты могут быть сохранены в формате MS Excel

Параметры результатов тестирования и графики должным образом переносятся на рабочий лист MS Excel, чтоб дает пользователю возможность легко редактировать любые данные и графики.

• Максимальная гибкость при редактировании шаблонов отчетов и графиков

Пользователь может создать свой собственный шаблон отчета и графическую схему в MS Excel. В программной части пользователь определит, какие данные будут отображаться в какой ячейке на листе. Таким образом, он сможет отслеживать результаты испытаний в своем конкретном формате.
