Мультиплексная машина с серводвигателем и системой сбора и управления графическими данными BC100 TFT, 50 кН

Код продукта

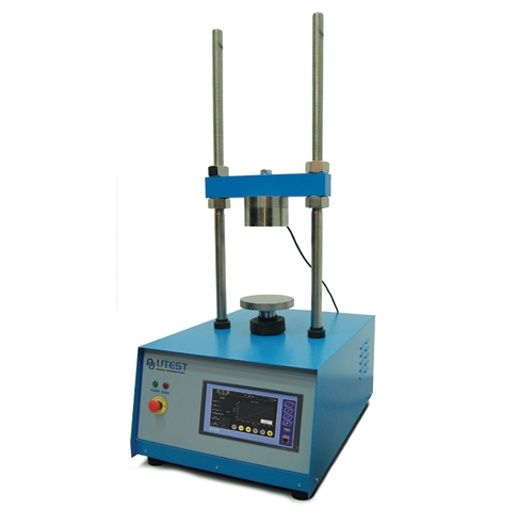

Мультиплексная машина используется для проведения одноосных, CBR и маршалловских испытаний. Мультиплексная машина мощностью 50 кН оснащена серводвигателем и системой сбора и управления графическими данными BC100 TFT и способна выполнять испытания в диапазоне скоростей от 0,00001 мм/мин до 51 мм/мин, пригодные для испытаний CBR, Marshall, трехосных и одноосных испытаний и аналогичных испытаний с соответствующими аксессуарами. Машина также способна выполнять испытания с контролируемой нагрузкой. Мультиплексная машина UTM-0108 состоит из прочной и компактной двухколонной рамы с регулируемой верхней поперечной балкой.

Дополнительные принадлежности следует заказывать отдельно в соответствии с типом испытаний

Мультиплексная машина поставляется в комплекте с;

• Тензодатчик, 50 кН
• Датчик смещения, 25x0,001 мм

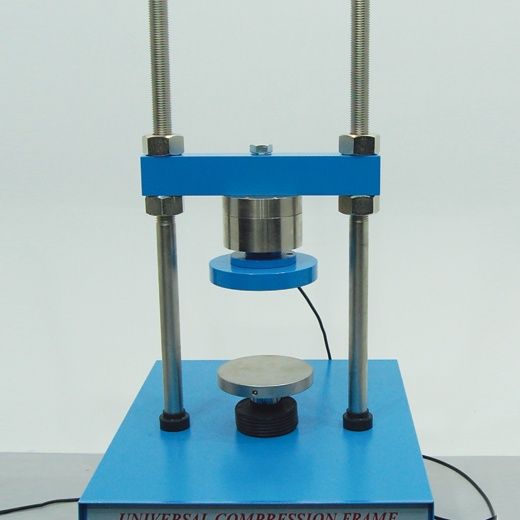

Для проведения одноосного испытания

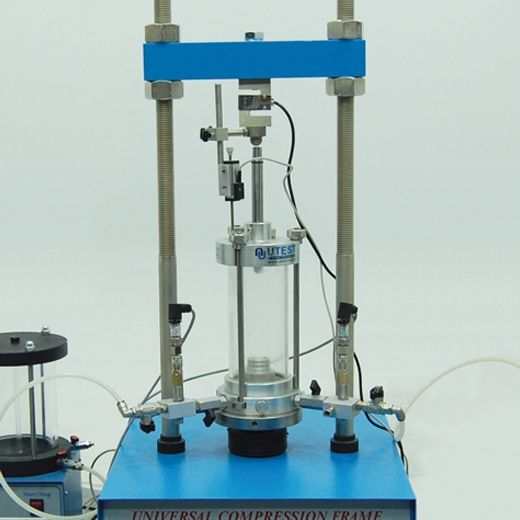

Для проведения трехосного испытания

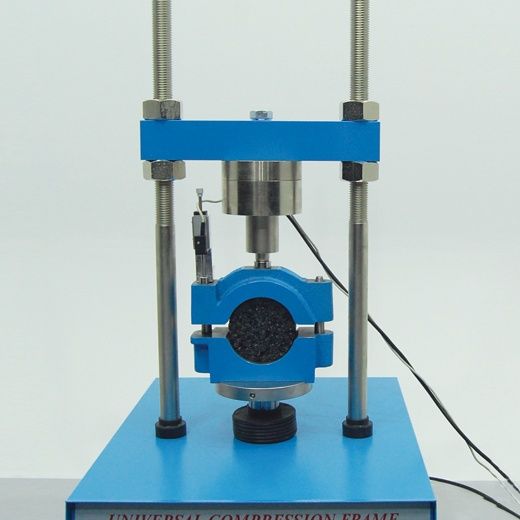

Для проведения тестов Маршалла

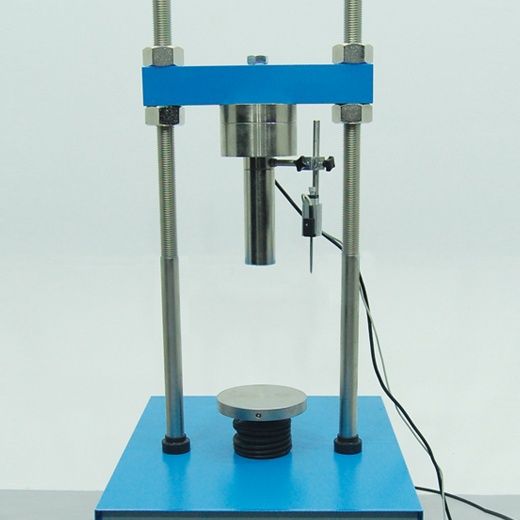

Для проведения CBR испытаний

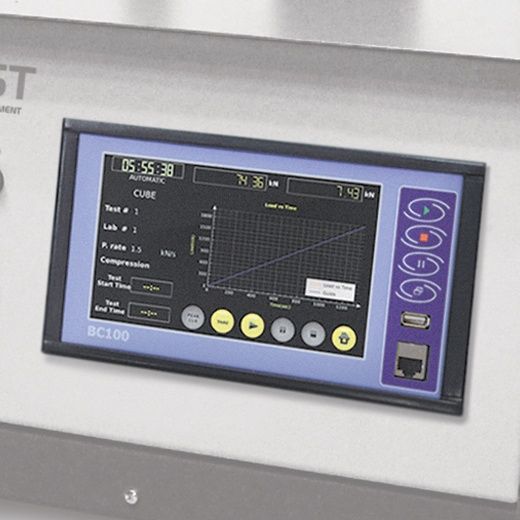

Блок сбора и управления данными графического дисплея BC 100 Unit TFT

Блок сбора и управления данными с графического дисплея BC100 TFT предназначен для управления машиной и обработки данных от датчиков нагрузки, датчиков давления или датчиков смещения, которые установлены на машине.

Все операции BC100 управляются с передней панели, состоящей из цветного резистивного сенсорного дисплея 800x480 пикселей 65535 и функциональных клавиш. Для тензодатчиков, датчиков давления или датчиков перемещения предусмотрены 4 аналоговых канала (единовременные или нет, в зависимости от применения на заводе).

BC100 имеет простые в использовании опции меню. Он отображает все списки опций меню одновременно, позволяя оператору получить доступ к требуемой опции кажущимся образом, чтобы активировать опцию или ввести числовое значение для установки параметров теста. Цифровой графический дисплей BC100 способен отображать "Нагрузку в реальном времени", "Время", "Нагрузку - смещение" или "Давление-время".

Блок BC100 предлагает множество дополнительных уникальных функций. Вы можете сохранить более 10000 результатов тестов во внутренней памяти. Устройство BC100 поддерживает различные готовые USB-принтеры, поддерживающие как струйные, так и лазерные принтеры. Благодаря встроенному набору интернет-протоколов, каждый аспект устройства BC100 может управляться дистанционно из любой точки мира.

• Диапазон калибровки класса 1 от 2% от полной мощности
• Максимальный ход поршня 80 мм
• Расстояние между колоннами 260 мм

Основные характеристики

• Позволяет проводить испытание со смещением и контролем нагрузки
• Контроль смещения от 0,00001 мм/мин до 50,8 мм/мин
• Контроль темпа от 0,01 кН/с до 2 кН/с (по отношению к жесткости)

При проведении CBR теста

• Вычисляет скорректированное значение CBR на 2,5 и 5 мм. цифровой блок сохраняет значение нагрузки при определенных пользователем значениях смещения, таких как 0.625, 1.25, 1.875, 2.5, 3.75, 5, 7.5, 10, 12.5 мм
• Нагрузка, соответствующая смещениям, скорректированным относительно линейной области данных также сохраняется
• Также автоматически рассчитываются и сохраняются % CBR на 2,5 мм и % CBR на 5 мм

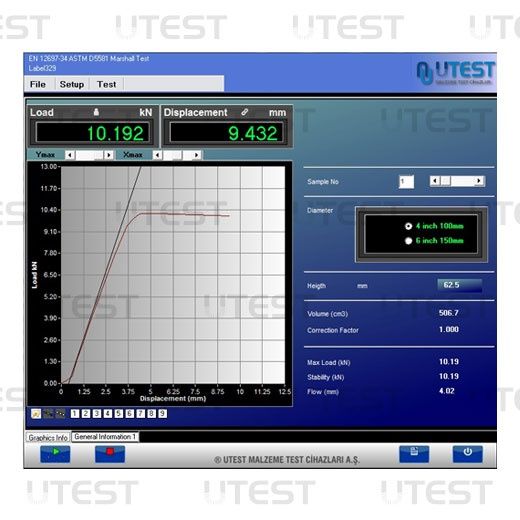

При проведении теста Маршала

• Автоматически рассчитываются значения расхода и стабильности.

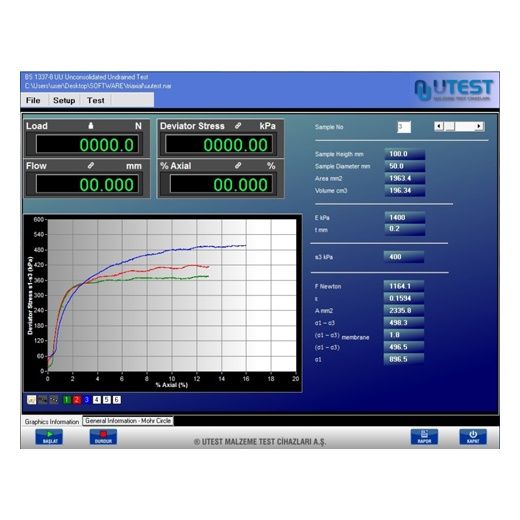

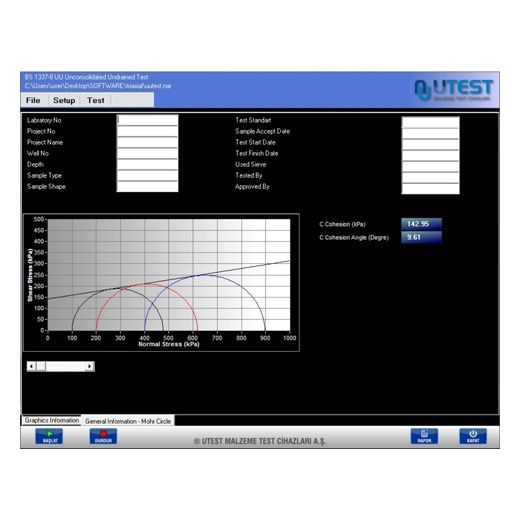

При проведении трехосного испытания

• Показывает значение напряжения, скорректированное по отношению к датчику смещения.

При проведении контроля нагрузки при испытании различного рода образцов

• Показывается напряжение.
• Отображение графика испытаний в реальном времени.
• CPU-карта с 32-разрядной архитектурой ARM RISC
• Постоянная емкость хранилища до 10000 результатов испытаний
• 4 аналоговых канала (это может быть одновременным или нет в зависимости от применения на заводе) для одного аналогового канала для тензодатчика большой емкости, одного аналогового канала для датчика смещения, одного аналогового канала для тензодатчика малой емкости и одного аналогового канала для датчика давления для блока постоянного давления масла и воды
• Программируемая цифровая регулировка усиления для тензодатчиков, датчиков давления, датчиков на основе тензометрических датчиков, потенциометрических датчиков, датчиков напряжения и тока
• Разрешение 1/256000 точек на канал
• Частота дискретизации 10 данных в секунду для каждого канала
• Подключение Ethernet для интерфейса компьютера
• Цветной TFT-LCD промышленный сенсорный экран 800x480 разрешение 65535
• 4 основные функциональные клавиши
• Поддержка нескольких языков
• 3 различных выбора системы единиц измерения; кН, Тонна и фунт
• Часы и дата в реальном времени
• Интерфейс визуализации результатов тестирования и управления памятью
• Удаленное подключение через ethernet
• Флэш-диск USB для импорта результатов тестирования и встроенного ПО
• Поддержка USB-принтеров для струйных и лазерных принтеров (спросите совместимые модели)
• Поддержка камеры для записи видео в реальном времени во время тестирования (запросите совместимые модели)
• Бесплатное программное обеспечение для ПК для тестового контроля и расширенного формирования отчетов

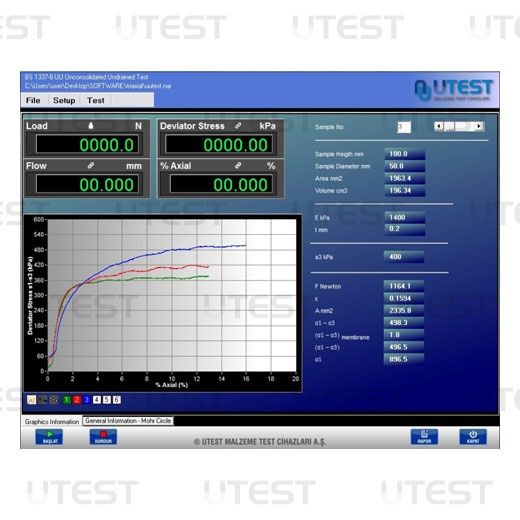

Все программное обеспечение UTEST, включая Marshall, CBR, трехосное (UU,CU, CD), одноосное и т.д., может использоваться с мультиплексными машинами.
