Автоматическое оборудование для испытания на растяжение и сжатие

Код продукта

Стандарты

EN ISO 6892-1 (метод B), 15630-1

ОБЩИЕ СВОЙСТВА

Автоматическая машина UTM-3000.FPR для испытания на растяжение и сжатие 500 кН / 1000 кНбыла разработана для удовлетворения потребностей в надежных и последовательных испытаниях на растяжение стальных арматур диаметром до 26 мм и испытаниях на сжатие образцов бетонных кубов диаметром до 150 мм и цилиндров размером до 160х320 мм.

Эта легкая недорогая и высокоточная машина подходит для использования как в тестировании на месте, так и в образовательных целях. Функционал UTM-3000.FPR обеспечивает полный автоматический цикл тестирования с цифровым считыванием с замкнутым циклом. После того, как параметры образца были введены, достаточно нажать кнопку "ПУСК", чтобы завершить испытание.

Устройство UTM-3000.FPR для испытания на растяжение/сжатие состоят из трех основных частей: рамы, блока питания и системы сбора и управления данными. В измерительной системе датчик давления используется для измерения нагрузки, а линейные потенциометрические датчики смещения используются для измерения расстояния между траверсами и построения графика напряжения/удлинения. Каждая деталь была разработана для изготовления машин с высокой степенью механической стабильности и соответствует стандартам EN ISO 6892-1(метод B), 15630-1 (с подходящим набором пластин).

РАМА

Нагрузочная рама представляет собой сварную стальную конструкцию, несущую верхнююпластину с шаровым узлом или универсальный захват в сборе. Расположена на загрузочном штосселе, защищенном крышкой, нижняя пластина предназначена для центрирования кубических и цилиндрических образцов. Размеры рамы позволяют проводить испытания на растяжение стальной арматуры диаметром до 26 мм, плоских образцов толщиной до 15 мм и шириной 50 мм, испытания на сжатие бетонных цилиндров длиной до 320 мм и диаметром 160 мм и кубов диаметром до 150 мм. Машина поставляется в комплекте с 5 шт. 90 мм x Ø165, 2 шт. 50 мм x Ø165 и 2 шт. расстояние 30 мм x Ø165. Для испытания образцов длиной менее 150 мм следует заказать дополнительные детали. Рама имеет поршень двойного действия с защитой от чрезмерного смещения, чтобы остановить двигатель при достижении максимального смещения валика или захвата.

Основными характеристиками являются;

• Сварной узел высокой стабильности
• прочность на растяжение 500 кН и сжатие 1000 кН
• ход поршня 100 мм с предохранительным выключателем
• Верхняя компрессионная пластина с шаровым посадочным узлом и нижняя пластинав комплекте
• Комплект из двух растягивающих захватов и зажимающих тисков входит в комплект
• Твердость пластины не менее 55 HRC
• Включены дополнительные детали

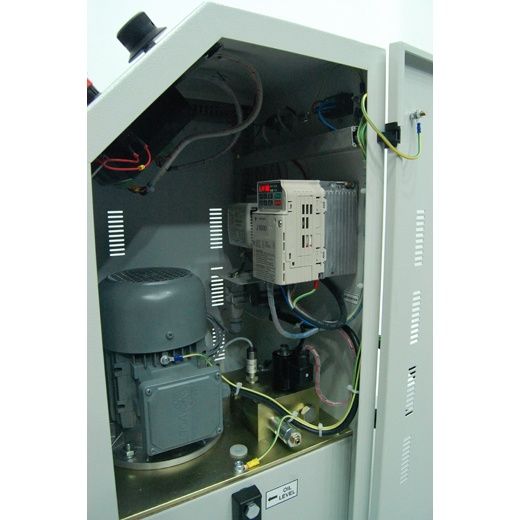

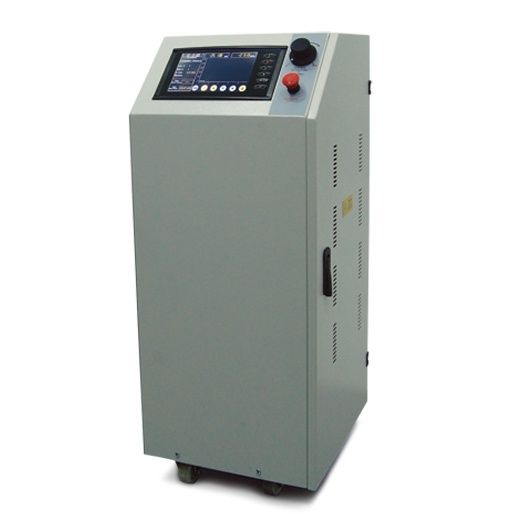

БЛОК ПИТАНИЯ

Автоматический гидравлический блок питания UTC-4830, двухступенчатый, управляемый блоком управления U-Touch PRO, предназначен для подачи необходимого масла на грузовые рамы для погрузки. Блок питания очень бесшумен даже при полной нагрузке и может загружать образец от 1 кН/сек до 20 кН/сек с точностью ±5%. Насос быстрого доступа поставляется в стандартной комплектации. Предохранительный клапан (клапан максимального давления) используется для предотвращения перегрузки машины.

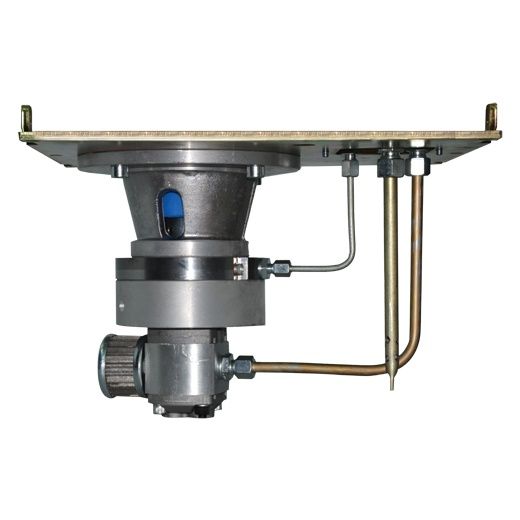

Двухступенчатый Насос

Двухступенчатый насос состоит из двух групп:

1. Шестеренный насос низкого давления
2. Радиально-поршневой насос высокого давления.

В двухступенчатом насосе используется шестеренчатый насос с высокой подачей и низким давлением, а для выполнения испытаний используется радиально-поршневой насос с низкой подачей и высоким давлением. Ускоренное приближение сокращает временной интервал от запуска поршня до тех пор, пока верхняя пластина не коснется образца. Эта отличная функция помогает сэкономить много времени, когда испытывается большое количество образцов .

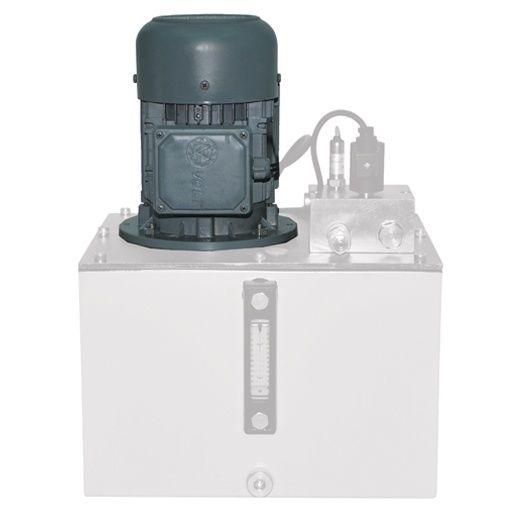

Двигатель

Двигатель, приводящий в действие двойной насос, представляет собой двигатель переменного тока мощностью 0,75 кВт, который управляется инвертором двигателя Omron J7. Изменение потока масла осуществляется с изменением скорости вращения двигателя.

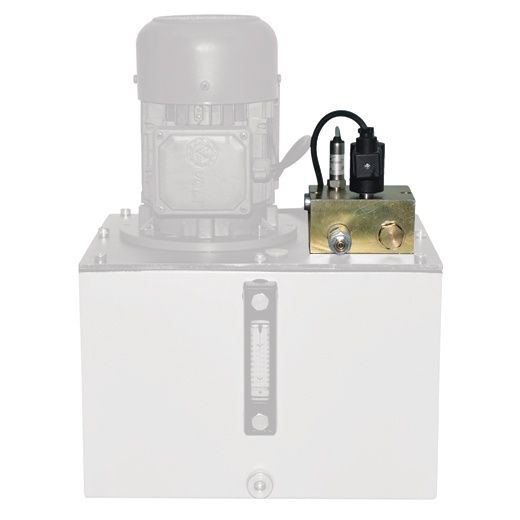

Блок распределения

Блок распределения используется для управления направлением потока масла, подаваемого двухступенчатым насосом, к распределительному блоку крепятся следующие детали;

a- Электромагнитный клапан

b- Предохранительный клапан (клапан максимального давления)

c- Преобразователь

d- Шестеренный насос низкого давления

e- Радиально-поршневой насос высокого давления

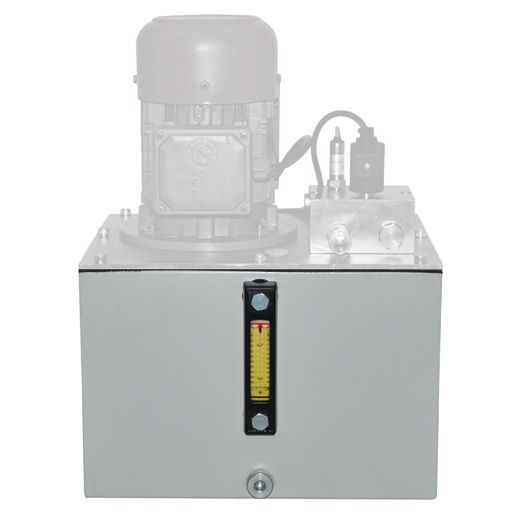

Масляный бак

Резервуар содержит достаточно масла для заполнения механизма, который толкает поршень во время испытания. Уровень и температуру масла можно увидеть на индикаторе, установленном на баке. Емкость 20 л. Необходимо использовать масло для гидравлического двигателя, номер 46.

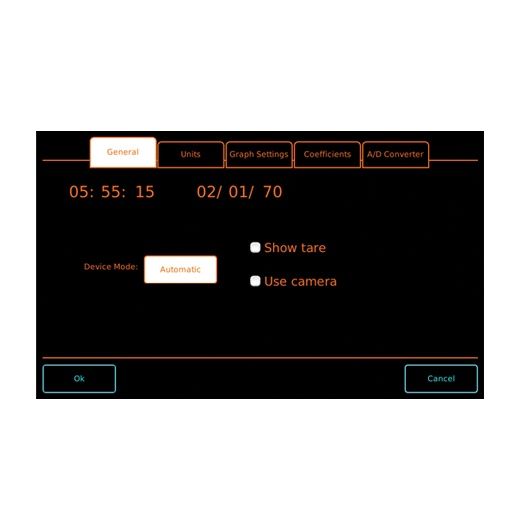

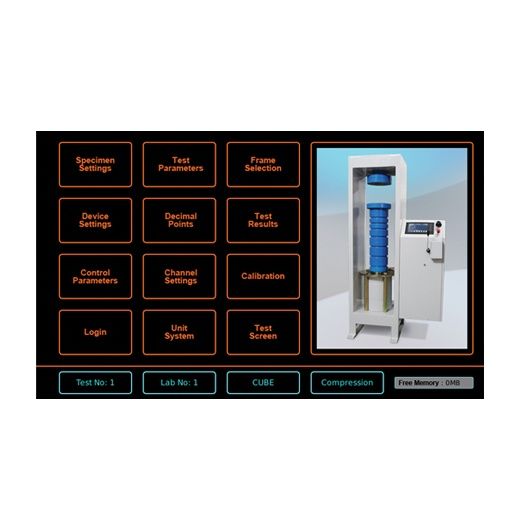

Блок управления U-Touch PRO

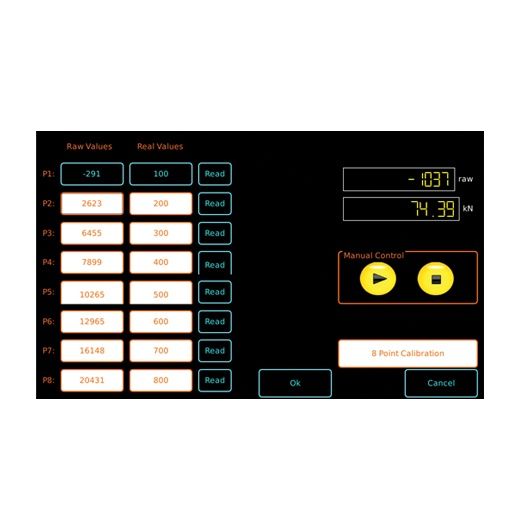

TFT графический дисплей блока управления U-Touch PRO предназначен для управления машиной и обработки данных с датчиков нагрузки, датчиков давления или датчиков смещения, которые установлены на машине.

Все операции U-Touch PRO управляются с передней панели, состоящей из цветного резистивного сенсорного дисплея с разрешением 800x480 пикселей 65535 и функциональных клавиш. Для аналоговых датчиков нагрузки, датчиков давления или датчиков смещения предусмотрены 4 аналоговых канала.

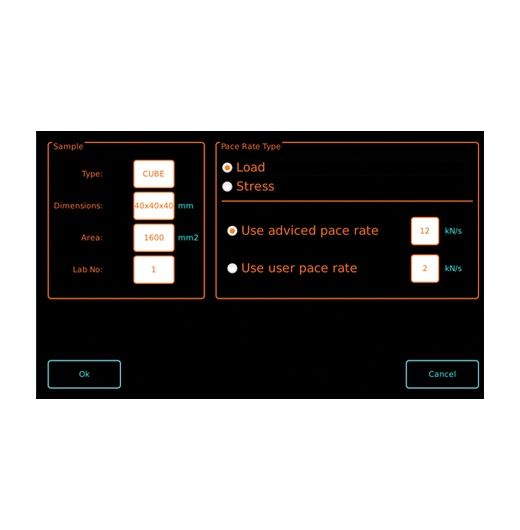

U-Touch PRO имеет простые в использовании опции меню. Он отображает все списки опций меню одновременно, позволяя оператору получить доступ к требуемой опции кажущимся образом, чтобы активировать опцию или ввести числовое значение для установки параметров теста. Цифровой графический дисплей U-Touch PRO способен отображать графики в режиме реального времени «Нагрузка-время», «Нагрузка-смещение» или «Напряжение-время».

• Блок управления U-Touch PRO предлагает множество дополнительных уникальных функций. Вы можете сохранить более 10000 результатов тестов во внутренней памяти. Устройство имеет поддержку-опционально поставляемого - встроенного термопринтера. Благодаря встроенному набору интернет-протоколов, каждый аспект устройства может управляться дистанционно из любой точки мира.

Основные характеристики

• Может сделать тест с контролем нагрузки.
• Отображение графика испытаний в реальном времени.
• Карта процессора с 32-битной архитектурой ARM RISC
• Постоянная емкость хранилища до 10000 результатов испытаний

• 4 аналоговых канала (один для тензодатчика, один для датчика перемещения, один для экстензометра (для измерения удлинения арматуры) и один бесплатный для дополнительной рамы сжатия)

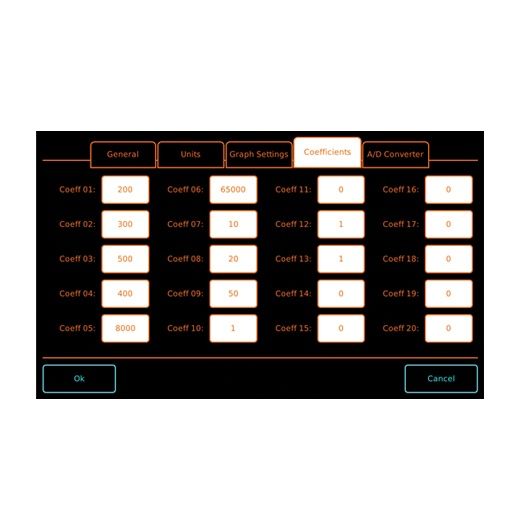

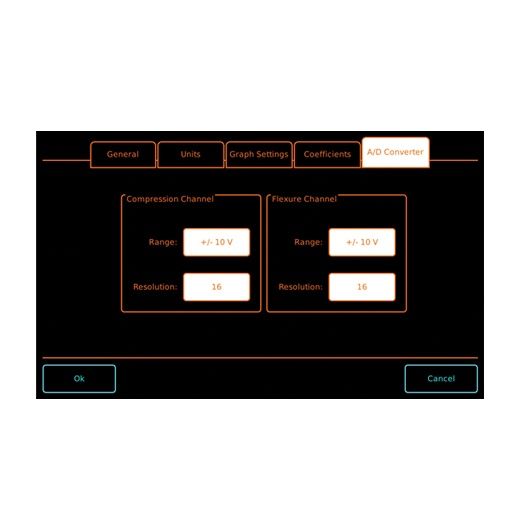

• Программируемая цифровая регулировка усиления для тензодатчиков, датчиков давления, датчиков на основе тензометрических датчиков, потенциометрических датчиков, датчиков напряжения и тока

• разрешение 1/256000 точек на канал
• частота дискретизации 1000 данных в секунду для каждого канала
• Ethernet-соединение для компьютерного интерфейса
• Разрешение 800x480 65535 цветных TFT-LCD промышленных сенсорных экранов
• 4 основные функциональные клавиши
• Многоязычная поддержка

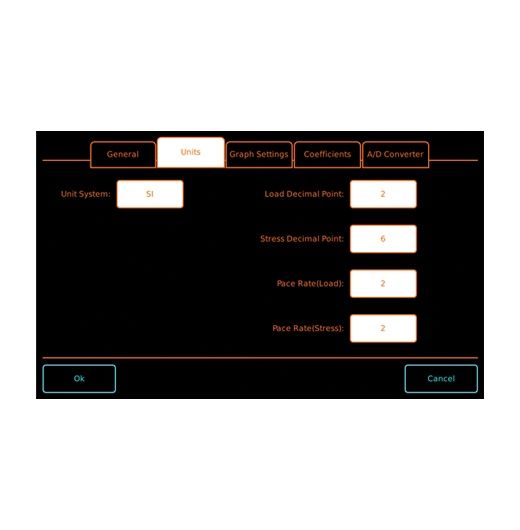

• 3 различных блока системы единиц измерения; кН, тонна и фунт
• Часы и дата в реальном времени
• Визуализация результатов теста и интерфейс управления памятью
• Дистанционное подключение через Internet
• USB флэш-диск для импорта результатов тестирования и встроенного ПО
• Поддержка USB-принтерf для струйных и лазерных принтеров (запросите совместимые модели)
• Поддержка камеры для записи видео в режиме реального времени во время тестирования (запросите совместимые модели)
• Бесплатное программное обеспечение для ПК для контроля испытаний и расширенного формирования отчетов

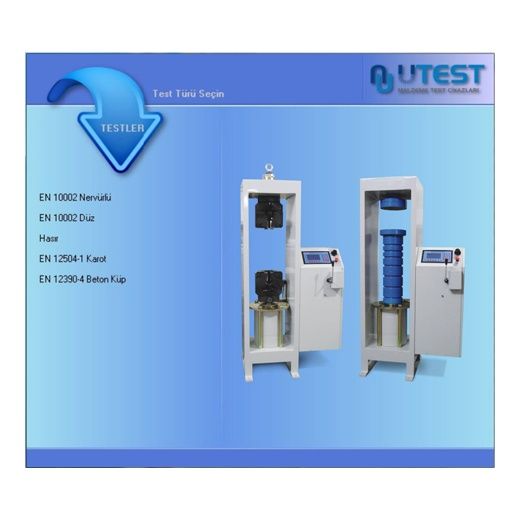

Программное обеспечение для сбора данных и ПК (USOFT-3000.FPR)

Автоматическая машина для испытаний на сжатие и растяжение может управляться (команды Пуск, Стоп) компьютером с программным обеспечением (предоставляется бесплатно компанией UTEST). Это программное обеспечение обеспечивает сбор данных и управление для испытаний на сжатие, растяжение и разрыв при растяжении на протяжении всего выполнения испытаний. Расширенные функции управления базой данных обеспечивают легкую навигацию по всем сохраненным данным. Сертификат о результатах испытаний включает в себя всю описательную информацию. Таким образом, параметры теста могут быть установлены, и могут быть введены и распечатаны данные о проведенном тесте, такие как данные клиента, тип теста, тип образца, информация о пользователе и другая необходимая информация, а также отчет о тестировании и график.

• Поддержка иностранных языков и настраиваемый пользовательский интерфейс все содержание экспериментальных данных и дополнительной информации может быть заполнено пользователем. Программное обеспечение может быть выполнено на различных языках.

• Возможность сохранения 24 результатов испытаний различных образцов в одной тестовой папке результаты испытаний, графики и свойства 24 различных образцов могут быть сохранены в одной папке. Старые тестовые папки можно просматривать и легко редактировать. Расширенный Графический Пользовательский Интерфейс Программного Обеспечения.

• Графические данные на экране обновляются одновременно во время процедуры тестирования значения нагрузки могут контролироваться в графиках высокого разрешения каждые 100 миллисекунд. Потребитель может выделить все 24 различных кривых образца или предпочитаемых одних в других цветах на графиках. Масштабирование и перетаскивание можно легко сделать с помощью мыши. Пиковые значения кривых могут быть отмечены на графике, и пользователь может получить значение нагрузки любой точки на графике с помощью высокого разрешения.

• Возможность сохранять часто используемые тексты в памяти и вызывать их при необходимости Часто используемая информация, такая как название и местоположение лаборатории, тип и размеры наиболее используемых образцов, хранится в памяти и может быть записана автоматически, щелкнув правой кнопкой мыши на информационных полях и выбрав часто используемый текст в меню.

• Возможность доступа и использования ранее выполненных тестовых данных пользователь может получить доступ к любым данным ранее выполненных тестов и использовать их в своем новом отчете, поскольку большинство тестов имеют одинаковую структуру и свойства.

• Возможность редактирования параметров тестирования испытательного оборудования с помощью программного обеспечения. Все параметры тестирования, поддерживаемые испытательным оборудованием, могут быть изменены дистанционно с помощью программного обеспечения. Все параметры теста, указанные пользователем, загружаются на устройство перед инициализацией процедуры тестирования. Таким образом, предопределенные параметры устройства не приведут к ошибкам в результатах тестирования.

• Графические выходные данные и отчеты могут быть сохранены в виде листа MS Excel. Параметры результатов тестирования и графики переносятся на лист MS Excel должным образом, чтобы дать пользователю возможность легко редактировать любые данные и график.

• Максимальная гибкость при редактировании шаблонов отчетов и графиков. Пользователь может создать свой собственный шаблон отчета и графическую схему в MS Excel. В программной части пользователь определит, какие данные будут отображаться в какой ячейке на листе. Таким образом , пользователь сможет отслеживать результаты испытаний в своем конкретном дизайне.

Особенности безопасности

• Клапан максимального давления, чтобы избежать перегрузки машины
• Переключатель перемещения штосселя для предотвращения чрезмерного перемещения поршня
