Испытательный набор пластин нагрузки

Код изделия

Стандарты

ASTM D1195, D1196; BS 1377:9

• Наборы испытаний на нагрузку пластин могут использоваться для определения предельной несущей способности почв земляного полотна и уплотненных компонентов дорожного покрытия. Испытания на нагрузку пластин обеспечивают данные для использования при оценке и проектировании жестких и гибких покрытий аэропортов и автомагистралей.
• Испытание проводится путем вдавливания стальной несущей пластины в измеряемый слой с помощью гидравлического домкрата и измерения результирующей деформации, происходящей на слое. Это значение деформации также может быть использовано для получения модуля реакции земляного полотна, который может быть соотнесен с модулем упругости, как предложено в “Руководстве AASHTO 1993 года по проектированию конструкций дорожного покрытия”
• Utest предоставляет две группы наборов для испытания пластин на нагрузку: модели UTS-1101, UTS-1102 и UTS-1105 грузоподъемностью 100 кН (22 500 фунтов), 200 кН (45 000 фунтов) и 500 кН (112400 фунтов) содержат три цифровых циферблатных датчика 25 х 0,01 мм и блок цифрового считывания LPI. Модели UTS-1111, UTS-1112 и UTS-1115 состоят из трех линейных потенциометрических преобразователей перемещения 25 x 0,001 мм и регистратора данных. Все модели поставляются в комплекте с пластинами нагрузки, указанными ниже, и гибким шлангом с быстроразъемной муфтой и гидравлическим ручным насосом UTGE-3800.
• Набор для испытания пластин на нагрузку UTS-1101 состоит из гидравлического домкрата грузоподъемностью 100 кН (22 500 фунтов) с рычагом передачи нагрузки, цифровых циферблатов 3шт. 25 х 0,01 мм с опорами для циферблата, гидравлического ручного насоса с датчиком давления и цифровым блоком считывания, гибкого шланга длиной 1,5 м (4,9 фута) с быстроразъемной муфтой, базовой пластины длиной 2,5 м (8,2 фута) с опорой основания, загрузочных пластин Ø160 мм(6,3 дюйма) и Ø305 мм(12 дюймов) и деревянного футляра для переноски.
• Набор для испытания пластин на нагрузку UTS-1102 состоит из гидравлического домкрата грузоподъемностью 200 кН (45 000 фунтов) с рычагом передачи нагрузки, цифровых циферблатов 3шт. 25 х 0,01 мм с опорами для циферблата, гидравлического ручного насоса с датчиком давления и цифровым блоком считывания, гибкого шланга длиной 1,5 м (4,9 фута) с быстроразъемной муфтой, базовой пластиной длиной 2,5 м (8,2 фута) с опорой основания, загрузочных пластин Ø160 мм(6,3 дюйма) и Ø305 мм(12 дюймов) и деревянного футляра для переноски.
• Набор для испытаний на нагрузку пластин UTS-1105, ASTM, состоит из гидравлического домкрата грузоподъемностью 500 кН (112400 фунтов) с рычагом передачи нагрузки, цифровых циферблатов 3шт. 25 х 0,01 мм с опорами для циферблата, гидравлического ручного насоса с датчиком давления и цифровым блоком считывания, гибкого шланга длиной 1,5 м (4,9 фута) с быстроразъемной муфтой, базового стержня длиной 5,5 м (18 футов) с базовой опорой Ø152 мм(6 дюймов) Ø305 мм (12 дюймов) и деревянного футляра для переноски.
• Набор для испытания пластин на нагрузку UTS-1111 состоит из гидравлического домкрата грузоподъемностью 100 кН (22 500 фунтов) с рычагом передачи нагрузки, линейных потенциометрических датчиков перемещения 3шт. 25 х 0,001 мм и их опор, гидравлического ручного насоса с датчиком давления, 4-канального интерфейсного блока для сбора данных,гибкого шланга длиной 1,5 м (4,9 фута) с быстроразъемной муфтой, базового стержня длиной 2,5 м (8,2 фута) с опорой основания, пластин нагрузок Ø160 мм(6,3 дюйма) и Ø305 мм(12 дюймов), преобразователя постоянного тока 12 В в постоянный ток 24 В, деревянного футляра для переноски и программного обеспечения UTEST. ПК не входит в комплект поставки и заказывается отдельно.
• Набор для испытания пластин на нагрузку UTS-1112 состоит из гидравлического домкрата грузоподъемностью 200 кН (45 000 фунтов) с рычагом передачи нагрузки, линейных потенциометрических датчиков перемещения 3шт. 25 мм х 0,001 мм и их опор, гидравлического ручного насоса с датчиком давления, 4-канального интерфейсного блока для сбора данных, гибкого шланга длиной 1,5 м (4,9 фута) с быстроразъемной муфтой, базового стержня длиной 2,5 м (8,2 фута) с опорой основания, пластин нагрузки Ø160 мм(6,3 дюйма) и Ø305 мм(12 дюймов), преобразователя постоянного тока 12 В в постоянный ток 24 В, деревянного футляра для переноски и Программного обеспечения UTEST. ПК не входит в комплект поставки и заказывается отдельно
• Набор для испытаний на нагрузку пластин UTS-1115, ASTM, состоит из гидравлического домкрата грузоподъемностью 500 кН (112 400 фунтов) с рычагом передачи нагрузки, линейных потенциометрических датчиков перемещения 3шт. 25 х 0,001 мм и их опор, гидравлического ручного насоса с датчиком давления, 4-канального интерфейсного блока для сбора данных, гибкого шланга длиной 1,5 м (4,9 фута) с быстроразъемной муфтой, базового стержня длиной 5,5 м (18 футов) с опорой основания, пластин нагрузки Ø152 мм(6 дюймов) Ø305 мм(12 дюймов), преобразователя постоянного тока 12 В в постоянный ток 24 В, деревянного футляра для переноски и программного обеспечения UTEST. ПК не входит в комплект поставки и заказывается отдельно
• Программное обеспечение USOFT-1111 Utest для испытаний на нагружение пластин используется с наборами испытаний на нагружение пластин UTS-1111, UTS-1112 и UTS-1115.

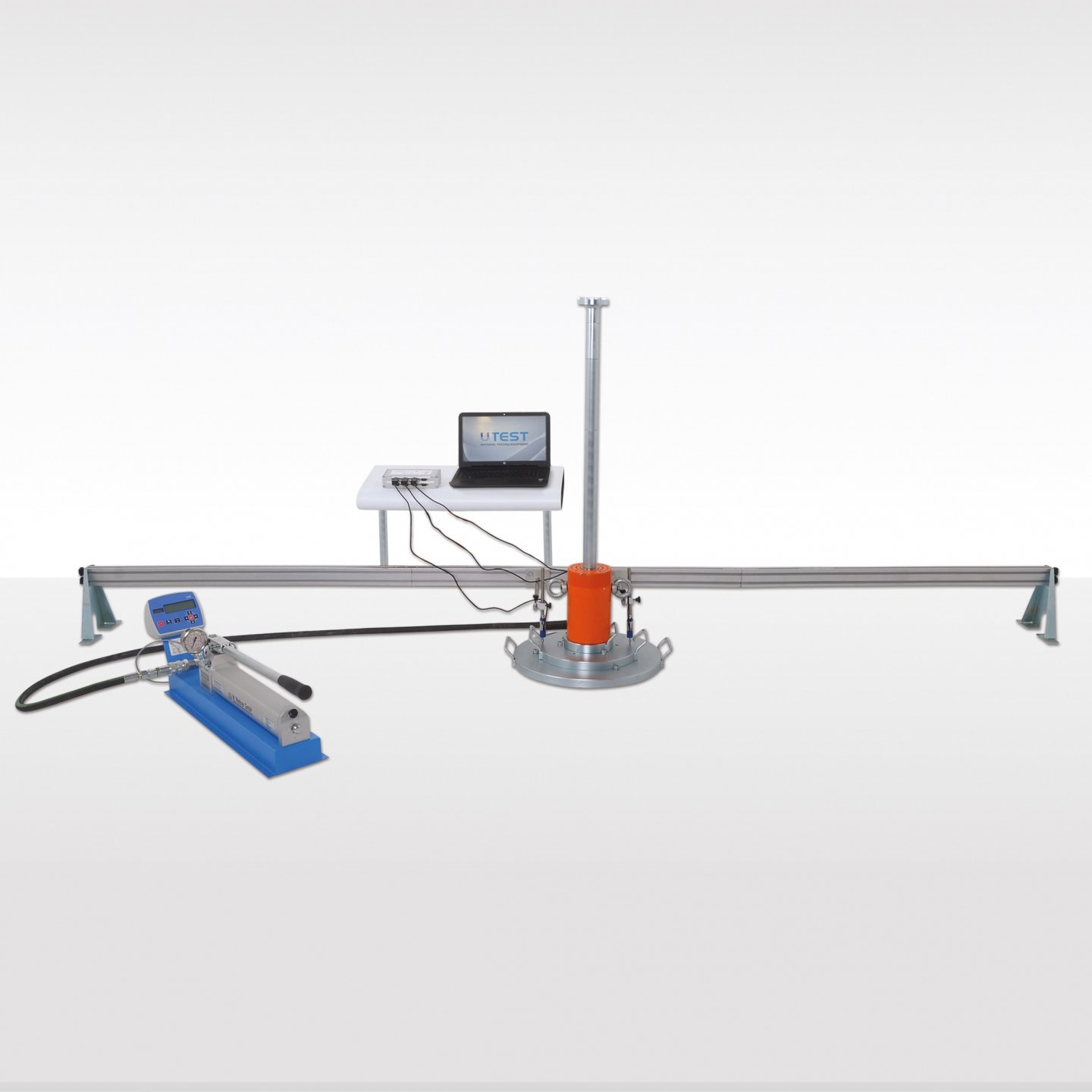

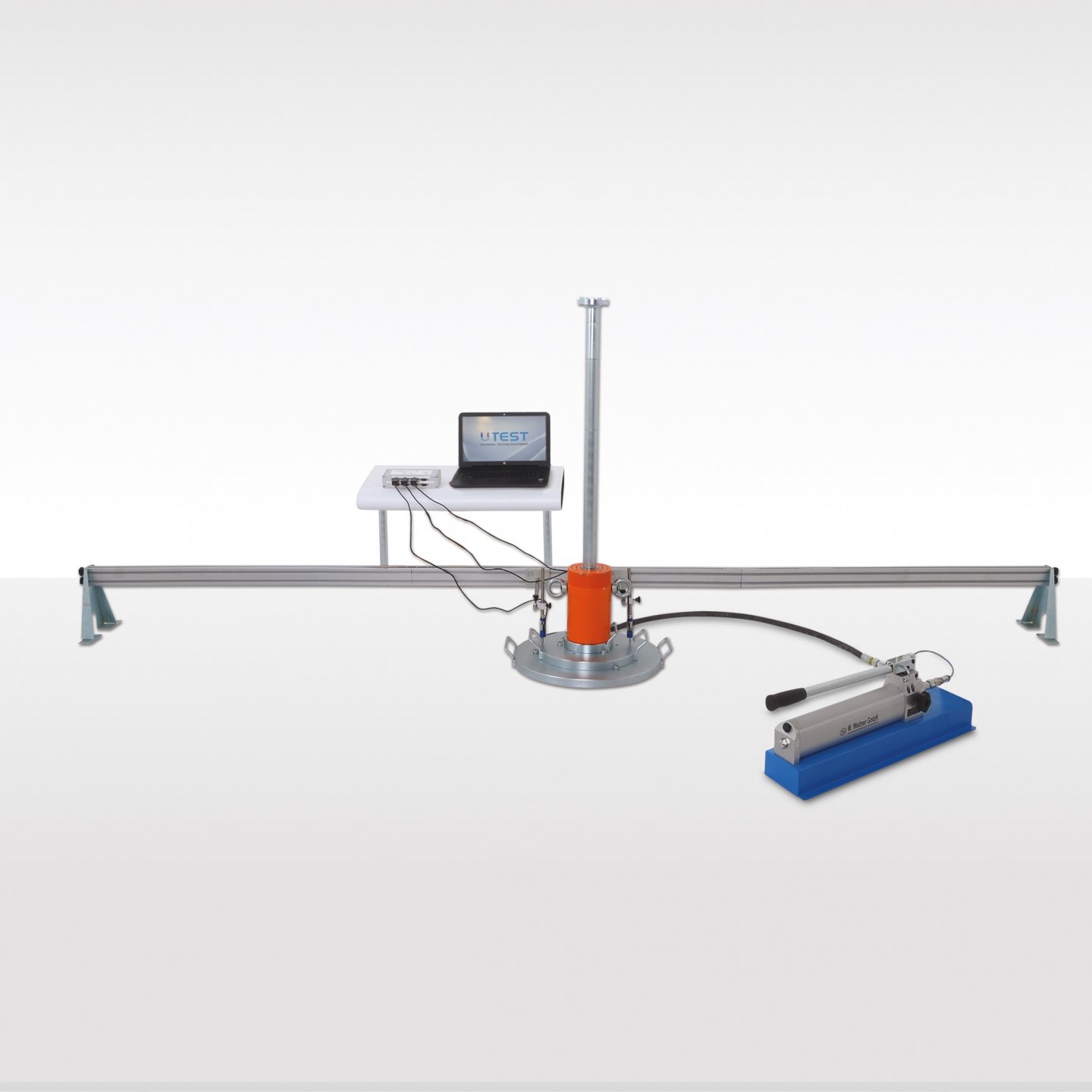

                 UTS-1102                                           UTS-1112
