Уплотнение

Код продукта

Стандарты

BS 1377:5; ASTM D2435, D3877, D4546; AASHTO T216; CEN ISO/TS 17892-5

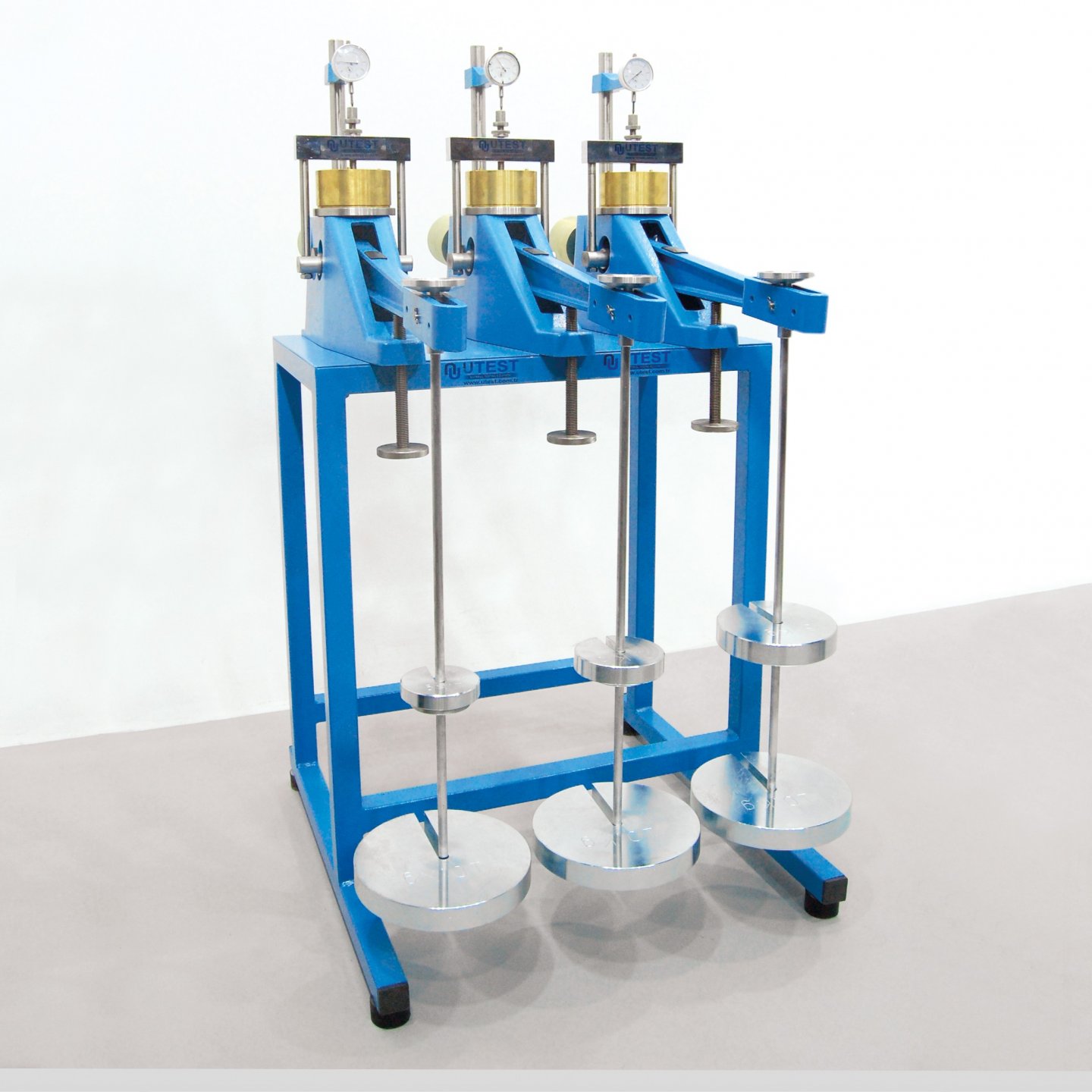

Эдометр с фронтальной загрузкой UTS-0300 жестко сконструирован для обеспечения минимального искажения показаний. Рама предназначена для загрузки образца в узел среднего рычага и одного из трех альтернативных соотношений пучков 9:1, 10:1 и 11:1. Балка оснащена противовесом и опорным домкратом для балки. Платформа ячейки будет принимать полный спектр ячеек консолидации UTEST и оснащена центральным патрубком для обеспечения точного центрирования ячейки под нагрузкой.

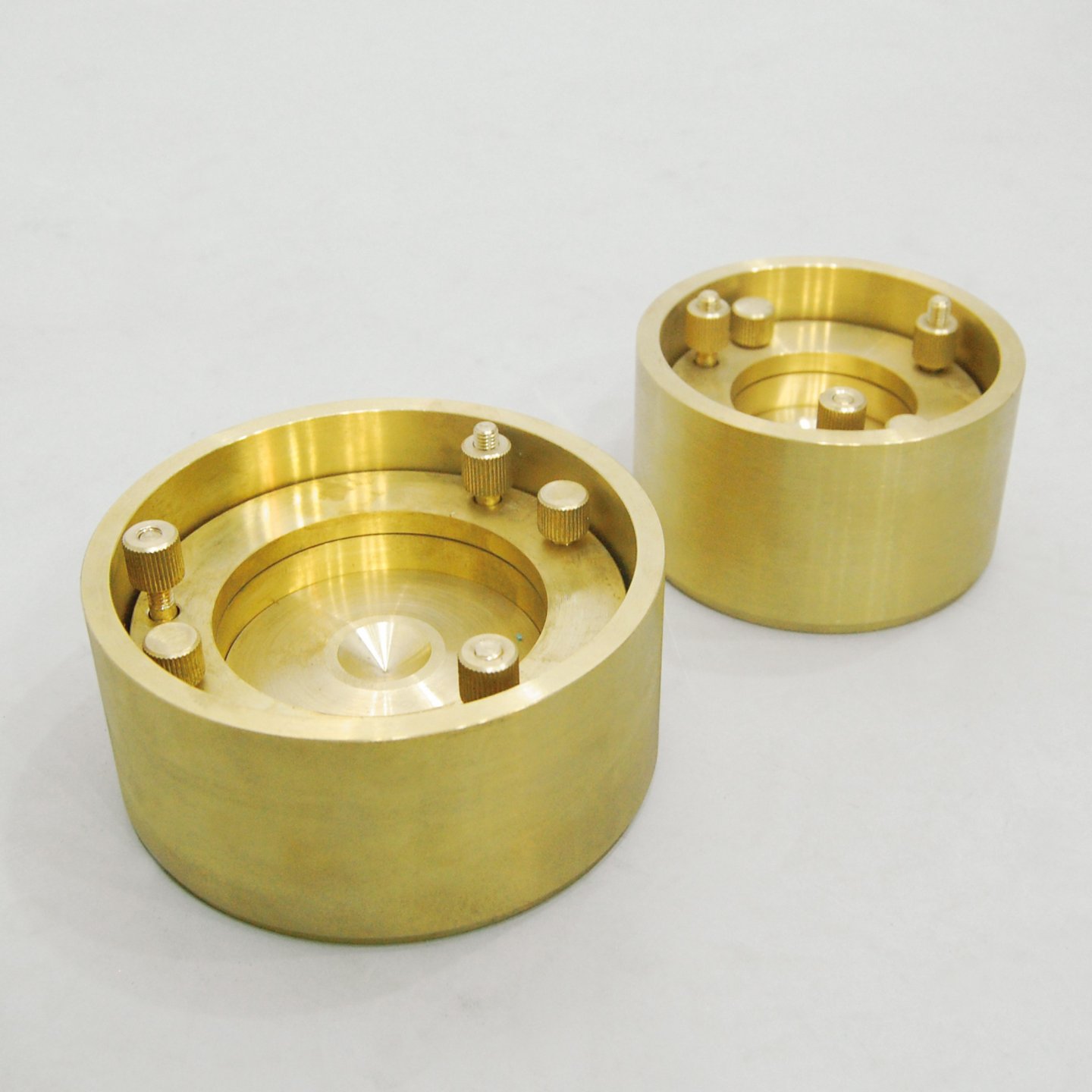

Ячейки уплотнения неподвижных колец UTEST изготовлены из коррозионностойких материалов и соответствуют требованиям соответствующих стандартов. В ячейку помещен встроенный резервуар для воды, который позволяет заливать образец при необходимости. Все ячейки поставляются в комплекте с верхним и нижним пористым диском, прижимной накладкой и режущим кольцом (образцом).

Одномерный тест на уплотнение используется для определения характеристик уплотнения грунтов с низкой проницаемостью.

Испытания проводят на образцах, полученных из неповрежденных образцов. Данные, полученные в ходе этих испытаний, а также классификационные данные и знание истории нагружения грунтов позволяют оценить поведение фундаментов под нагрузкой. Консолидационная ячейка, циферблатный датчик или датчик смещения и регистратор данных, стенд, весы, устройства для подготовки консолидационных образцов и калибровочный диск должны заказываться отдельно.

  UTS-0300, UTS-0302, UTS-0307 and UTGM-0120          UTS-0300, UTS-0302, UTS-0307 and UTGM-0148

Сбор данных и программное обеспечение для ПК

4 или 8-канальный интерфейс, объединенный для получения данных (UTCU-0320 gold UTCU-0325), используется для записи данных о перемещении с течением времени.

• Высокое разрешение : до 260 000 точек.
• Многосерийный порт для подключения ПК и принтера.
• Процессорная карта от микропроцессора 32-разрядной архитектуры ARM risk.
• 4 или 8 аналоговых каналов для датчиков смещения.

Программное обеспечение для консолидации Utest (USOFT-0300) разработано в соответствии со стандартами ASTM D2435, D3877, D4546, BS 1377:5 и AASHTO T216 для использования с UTCU-0320 и UTCU-0325. Датчики перемещения подключены к интерфейсному блоку, а интерфейсный блок подключен к ПК через многосерийный выход RS232. Программное обеспечение способно отслеживать изменение данных о перемещении с течением времени.

Пользователь может инициировать и завершить процесс записи с помощью программного обеспечения. Пользователь может определить и назначить различные интервалы времени (или выбрать фиксированные интервалы времени) и напряжения для расчета данных испытания уплотнения.

Программное обеспечение консолидации имеет разные столбцы записи данных, каждой из которых присвоена ячейка консолидации, и они могут быть установлены на разные значения нормальной нагрузки (напряжения). Пользователь также может вручную ввести данные вертикального смещения в эти столбцы для коррекции. Графики пар смещений во времени строятся как в масштабе времени с квадратным корнем, так и в логарифмическом масштабе времени. В дополнение к этим визуализациям программное обеспечение может рассчитать необходимые параметры, такие как √t90, √t50, √t100, mv, Cv и т.д. в соответствии с соответствующими стандартами , указанными выше. Записанные данные, графики, расчеты и все другие общие данные могут быть экспортированы в Microsoft Excel для дальнейшей оценки.

• Настраиваемый Пользовательский Интерфейс
• Графические выходные данные и отчеты могут быть сохранены в виде рабочего листа MS Excel
• Точки гибкости в шаблонах редактирования отчетов и графиков

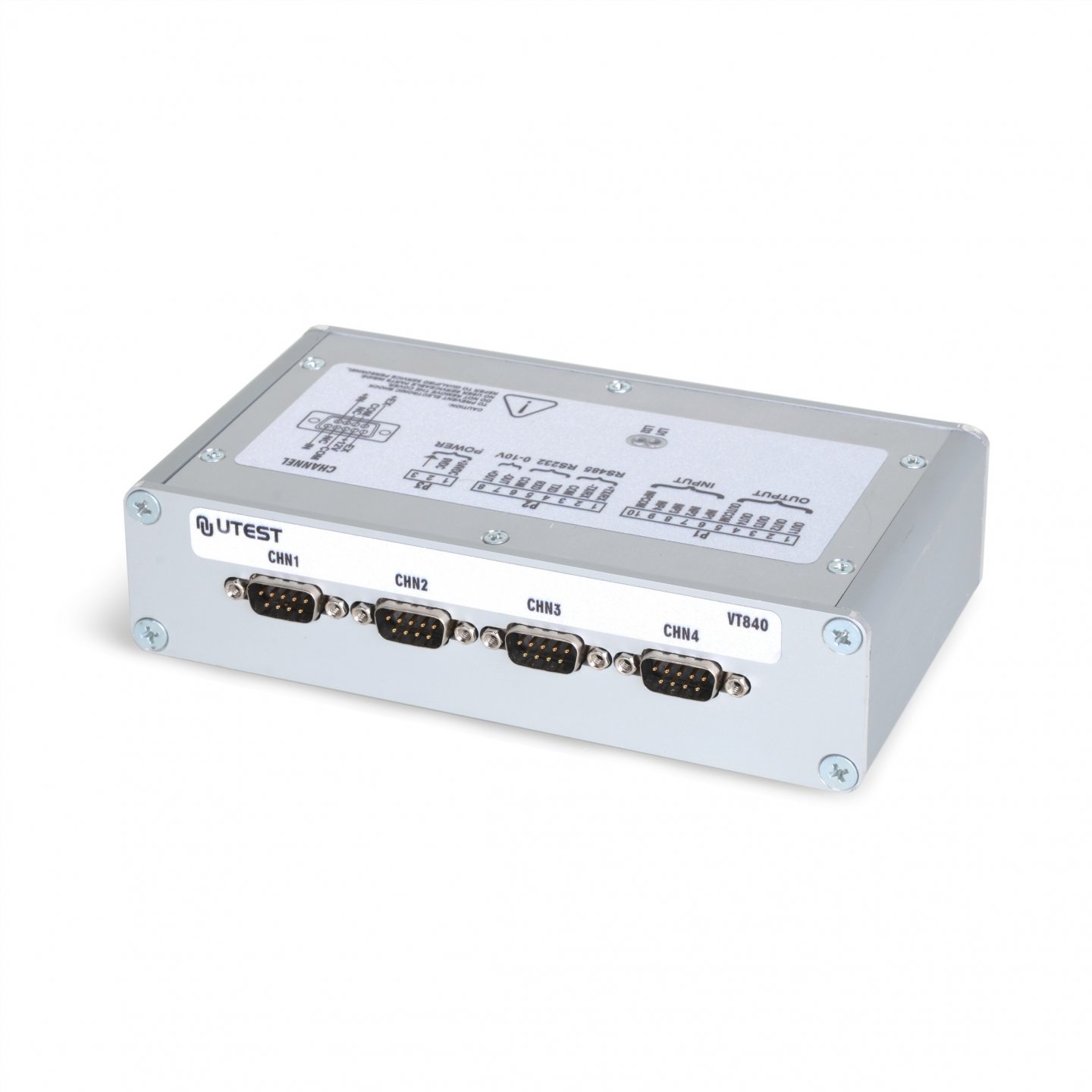

UTCU-0320

  UTS-0311

                          UTS-0307
