Автоматическое устройство Для испытания На Прямой / Остаточный Срез

Код изделия

Стандарты

ASTM D3080; BS 1377:7; AASHTO T236, TS 1900-2, CEN-ISO-TS 17892-10

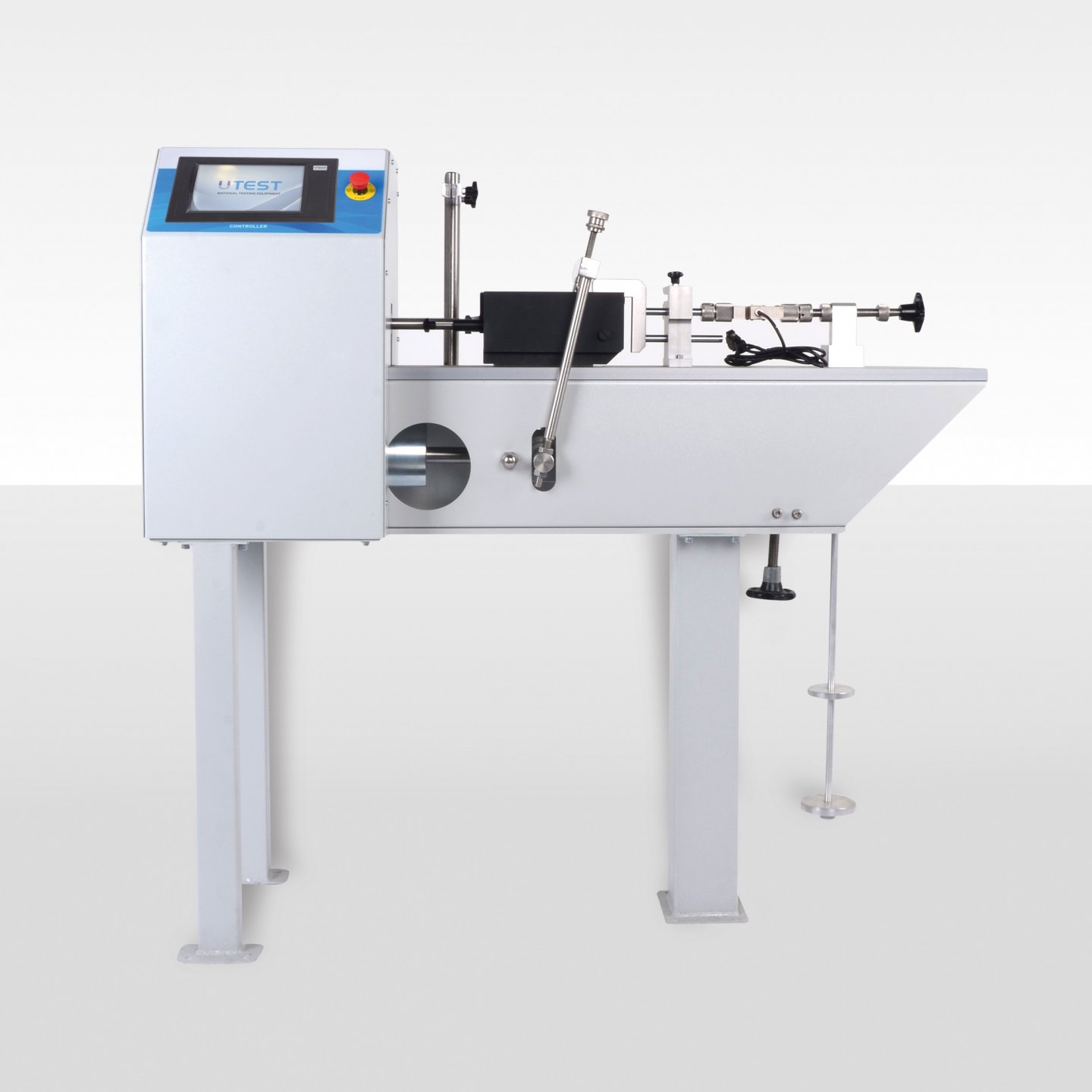

Испытание охватывает определение прочности почвенного материала при прямом срезе. UTS - UTS-2060. SMPR Автоматическое устройство для испытания на прямой - остаточный срез моторизовано и установлено на полу. Нормальное напряжение прикладывается к образцу с помощью весовой подвески, рычага (коэффициенты усиления 9:1, 10:1 и 11:1) и вертикального нагружающего хомута. Подвеска может принимать до 50 кг веса, который усиливается рычагом и переносится на образец вертикальным нагружающим хомутом с нормальной силой до 5 кН (5000 Н).

Устройство поставляется с чашей срезной коробки, которая принимает квадрат 60 мм, квадрат 100 мм, круг диаметром 60 мм., круг диаметром 100 мм. и круглую срезную коробку диаметром 2,5 дюйма. Чаша срезной коробки предназначена для того, чтобы содержать воду для затопления образца во время испытания. Срезные коробки в сборе состоят из жестких верхней и нижней рам срезной коробки с подъемными и стопорными винтами, рифленой нагрузочной площадки, рифленой опорной плиты, пористых пластин (2 шт.) и перфорированных пластин (2 шт.).

Приводное устройство использует серводвигатель высокого разрешения и коробку передач в сборе для обеспечения непрерывно изменяемой передачи скорости в диапазоне от 0,00001 мм-мин до 15 мм-мин как в прямом, так и в обратном направлениях. Для измерения нагрузки используется тензодатчик 5 кН. Линейные потенциометрические преобразователи чувствительности 10 х 0,001 мм и 25 х 0,001 мм используются для измерения вертикальных и горизонтальных перемещений соответственно. Пределы смещения контролируются концевым выключателем.

Срезные коробки в сборе, наборы весов с прорезями или Отдельные веса и другие дополнительные аксессуары, включая режущее кольцо и вытесняющую тележку, следует заказывать отдельно.

* 2 шт. в комплекте со срезной коробкой в сборе

Устройство управления U-Touch PRO для испытания на прямой/остаточный срез

Устройство управления U-Touch PRO для испытания на прямой/остаточный срез предназначен для управления машиной для выполнения испытания на прямой / остаточный срез acc. в соответствии со стандартами EN,ASTM/AASHTO и BS для обработки.

Установка может выполнять испытания на прямой - остаточный срез в автономном режиме без использования ПК или с программным обеспечением USOFT-2060 и ПК. Управление машиной, получение данных о нагрузке и перемещении в режиме реального времени обеспечивается устройством

U-Touch PRO имеет простые в использовании параметры меню. Он отображает все списки опций меню одновременно, позволяя оператору быстро получить доступ к требуемой опции, чтобы активировать эту опцию или ввести числовое значение для установки параметров испытания и просмотра всех данных во время выполнения испытания.

Графический дисплей U-Touch PRO предоставляет графики Нагрузка в зависимости от Смещения или Давление в зависимости от Смещения. Расширенные функции управления базой данных обеспечивают легкую навигацию по всем сохраненным данным. Сертификат о результатах испытаний содержит всю описательную информацию. Таким образом, можно задать параметры испытания, а также ввести и распечатать подробную информацию о проведенном испытании, такую как данные клиента, тип испытания, тип образца, информация о пользователе и другую необходимую информацию, а также отчеты об испытаниях и графики. Кроме того, все незначительные изменения могут быть реализованы по запросу. Программное обеспечение вычисляет как максимальное, так и устойчивое давление среза.

После трех запусков программное обеспечение вычисляет значение сцепления “c” и угол сопротивления среза ”φ”, используя наилучшую посадку по прямой линии.

Основные особенности

• Может сделать испытание с контролем смещения
• Отображение графика испытаний в реальном времени.
• 4 аналоговых канала для тензодатчика и датчика перемещения
• Функция калибровки каналов.
• Программируемая цифровая регулировка усиления для тензодатчиков и потенциометрических датчиков, датчиков напряжения и тока.
• PID с замкнутым контуром для устойчивого темпа

Консолидация

• в память записывается 25 пар значений вертикального смещения по времени.
• Значение вертикального смещения может быть измерено перед записью.
• Вертикальное смещение считывания аналогового канала имеет эффективное разрешение 260000 точек.
• Память может быть экспортирована в программное обеспечение ПК.

Испытание

• можно выбрать 3 различных типа испытаний на срез.
• Устройство работает со скоростью, определенной пользователем, в направлении среза и останавливается, когда нагрузка уменьшается.
• Устройство работает со скоростью, определенной пользователем, в направлении среза и останавливается, когда она достигает целевого значения горизонтального смещения, которое также определяется пользователем в начале испытания.
• Устройство, работающее со скоростью в направлении среза, после достижения целевого смещения возвращается и находит точное начальное (ДОМАШНЕЕ) положение, ждет рассеивания избыточного порового давления и снова приступает к той же процедуре. Пользователь может создавать сценарии испытания, определяя все параметры этого испытания на многооборотный срез, такие как скорость испытания, скорость возврата, цель перемещения, время ожидания и количество циклов.
• С помощью блока управления возможна консолидация перед испытаниями на срез.
• На экране непрерывно отображаются нагрузка, напряжение среза, горизонтальные и вертикальные перемещения, а также график τ-Δx.

ПОЖАЛУЙСТА, смотрите страницы “Общие свойства устройств управления U-Touch PRO” для получения подробной информации о свойствах программного и аппаратного обеспечения.

Программное обеспечение USOFT-2060 для испытаний на прямой/остаточный срез

Программное обеспечение Utest для прямого и остаточного среза разработано в соответствии со стандартами ASTM D3080, BS 1377:7 и AASHTO T 236 для использования с Устройством UTS-2060.SMPR.

Программное обеспечение прямого остатка и среза состоит из двух секций. Первая секция используется для уплотнения образца перед срезом.

Вторая секция программного обеспечения способна выполнять три различных типа испытаний. Первый тип перемещает устройство со скоростью, определенной пользователем, до тех пор, пока не произойдет сбой среза. На втором типе пользователь может установить скорость и горизонтальное смещение, и испытание будет продолжаться до тех пор, пока устройство не достигнет заданного значения.

При последнем типе испытаний устройство может быть сконфигурировано для циклической (многореверсальной) работы. В циклическом режиме устройство продвинется на определенное расстояние с заданной скоростью и вернется в исходное (домашнее) положение с другой заданной скоростью, подождет некоторое время для рассеивания избыточного порового давления и снова начнет новый цикл.

Все эти параметры испытания, такие как скорость движения вперед-назад, расстояние, количество циклов и т.д., могут быть определены пользователем.

Программное обеспечение поддерживает 5 различных значений нормальной нагрузки для расчета значений целостности (C) и угла внутреннего трения (Ø). Перед испытанием в программное обеспечение необходимо ввести нормальное значение нагрузки.

Нормальное напряжение рассчитывается в соответствии с нормальной нагрузкой и размером образца автоматически.

Программное обеспечение поддерживает как квадратные, так и круглые образцы.

Значения давления могут быть опционально и автоматически рассчитаны как “стандартная площадь” и “скорректированная площадь”. По завершении испытания регистрируются значения пиковых и остаточных давлений.

Пара нормальной нагрузки и пикового давления используется для расчета значения целостности и угла внутреннего трения. Для этого свойства требуется не менее 3 нагрузок с различными нормальными нагрузками.

Можно установить скорость испытания, значения осей и т.д. С помощью настройки программного обеспечения. Результаты могут быть представлены в виде отчета или экспортированы в Microsoft Excel для расширенных процедур повторного анализа.

Подробные характеристики программного обеспечения см. на страницах “Общие свойства программного обеспечения Utest USOFT”.

Автоматическое устройство для испытания на прямой остаточный срез поставляется в комплекте с;

• Датчиком давления 5 кН
• Линейным потенциометрическим датчиком перемещения (10x0,001 мм)
• Линейным потенциометрическим датчиком перемещения (25x0,001 мм)
• Программным обеспечением
