Программное обеспечение для трехосных испытаний Почвы

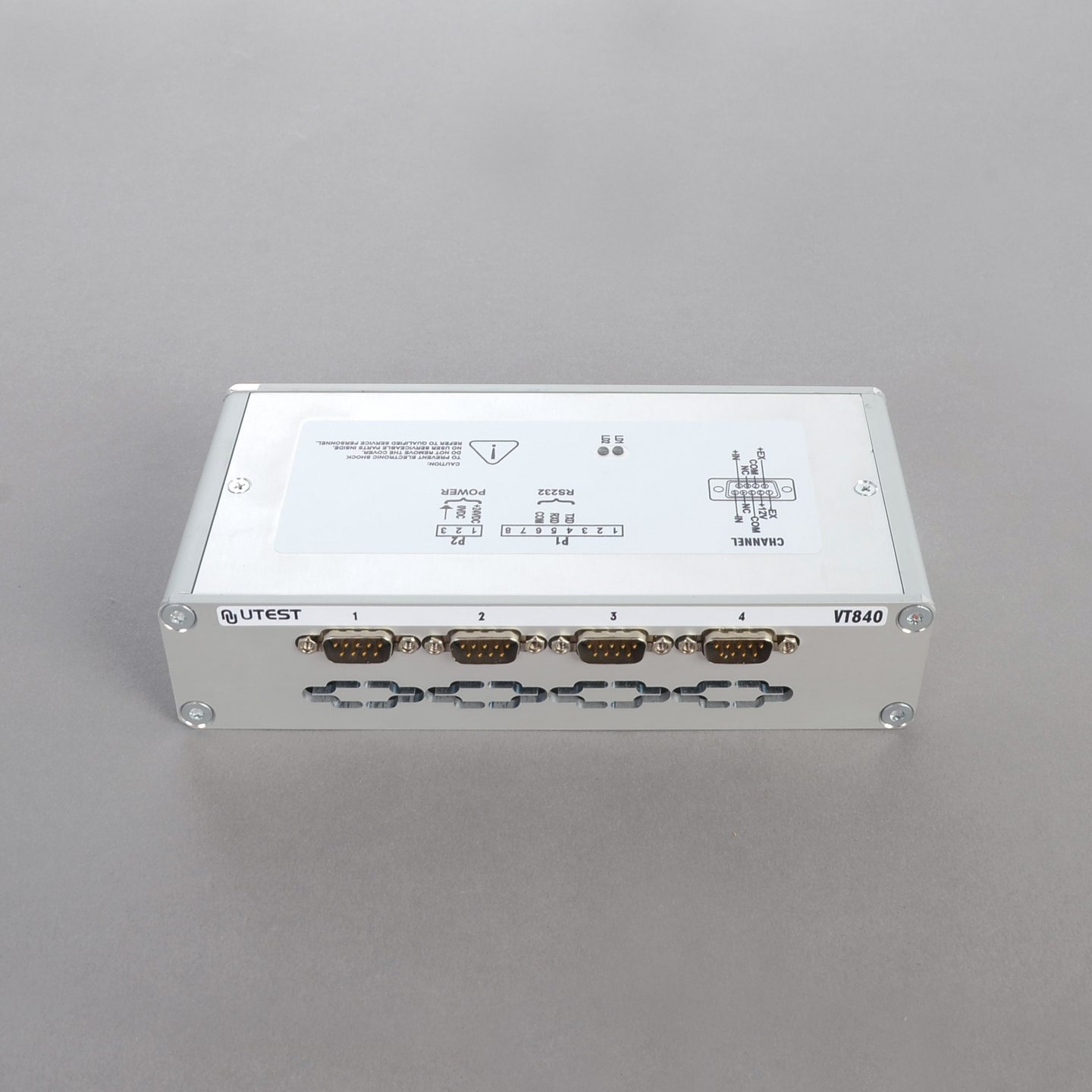

Трехосное испытание CU-CD-это сложное испытание, требующее данные о нагрузке, данные о перемещении, данные о давлении из трехосной ячейки и данные об изменении объема. Данные о нагрузке и перемещении передаются и записываются через устройство управления U-Touch PRO в программное обеспечение. Данные о трех давлениях из трехосной ячейки и данные об изменении объема передаются и записываются через интерфейсный блок с 4 каналами сбора данных (UTCU-0320) в программное обеспечение.

Программное обеспечение UTEST USOFT-2420 для испытаний CD-CU совместимо с интерфейсным блоком с 4 каналами сбора данных (UTCU-0320) и устройством управления U-Touch PRO. UTCU-0320 может быть подключен к ПК через порт RS232. Все усиления канала могут быть установлены вручную, и точность считывания может быть увеличена.

Трехосное программное обеспечение-это модульное программное обеспечение, которое, когда требуется выполнить новое испытание, направляет пользователя шаг за шагом. Сначала программное обеспечение хочет ввести начальные измерения, такие как диаметр, высота, вес образца и т. д. На этом этапе пользователь решает, будет ли выполнено испытание CU или CD, и вводит шаги приращения давления в ячейке, перепад давления обратного давления и эффективное напряжение, которое будет использоваться при уплотнении.

После завершения инициализации пользователь переходит к этапу приращения давления в ячейке насыщения. Давление в ячейке должно быть увеличено до давления, введенного на этапе инициализации. На этом этапе программное обеспечение вычисляет B и поровое давление и представляет их график в зависимости от времени. Когда значение B насыщается, этот этап должен быть завершен. Обычно значение B не достигает 0,95, поэтому необходимо реализовать стадию приращения обратного давления. На этапе приращения обратного давления насыщения перед началом этого этапа программное обеспечение командует, какое обратное давление должно быть применено по отношению к начальным настройкам. На этом этапе программное обеспечение рисует данные об изменении объема и порового давления.

На этом этапе программное обеспечение командует регулировкой как клеточной, так и обратного давления, чтобы применить эффективное напряжение

На стадии сдвига строятся графики девиаторного напряжения, порового давления, o' против o'3 и s' против t'. 4 различных образца испытания могут быть сконфигурированы в одном файле. Все результаты используются для рисования кругов Мора. Данные оцениваются в отношении состояния конца сдвига образца. Это условие может быть выбрано как постоянное поровое давление, постоянное изменение объема, эффективное соотношение первичных отклонений и т.д. При окончательных измерениях один набор данных закрывается.

Необработанные данные можно экспортировать в Microsoft Excel. Без использования среды Microsoft Excel все отчеты могут быть распечатаны, что включает в себя краткое изложение каждого этапа с соответствующими графиками.

Подробные сведения о свойствах программного обеспечения см. на страницах “UTEST программное обеспечение”.
