Машина для испытания бетонных труб

Код Продукта

Стандарты

EN 1916

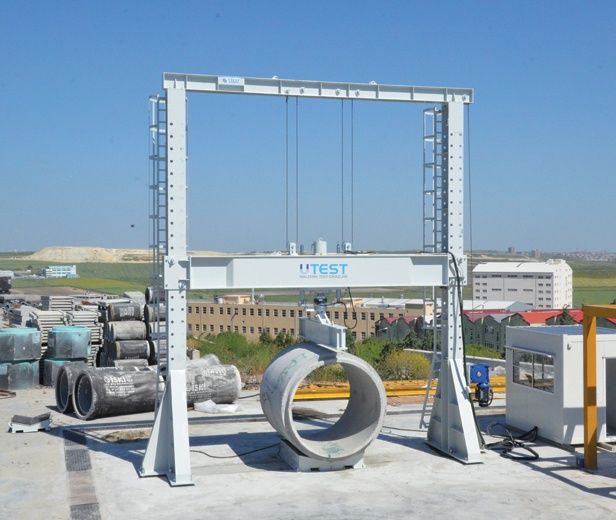

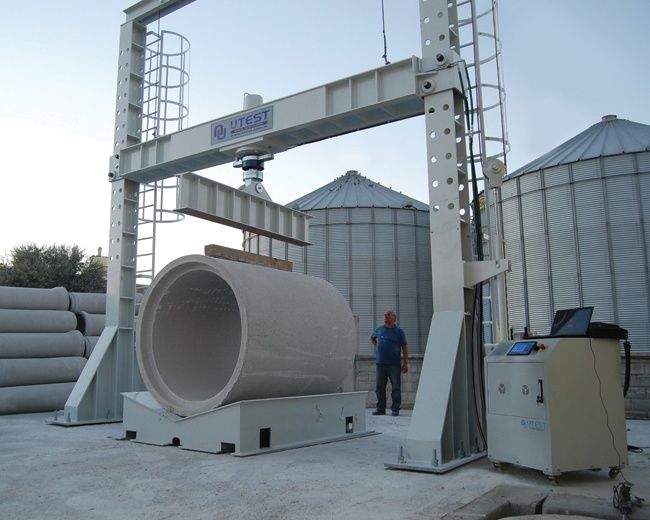

Машины для испытания бетонных труб состоят из рамы и гидравлического блока питания. Рама состоит из 2 дополнительных жестких колонн и несущего шасси. На верхней балке встроен привод двойного действия. Привод имеет систему защиты от вращения, предотвращающую естественную тенденцию привода вращаться. Ход привода двойного действия составляет 500 мм. Тензодатчик используется для точного измерения нагрузки и управления замкнутым контуром.

Машины также могут тестировать оснастку канализационных, дренажных и бетонных труб, а также коробчатых водопропускных труб (EN 14844) при использовании с дополнительными аксессуарами.

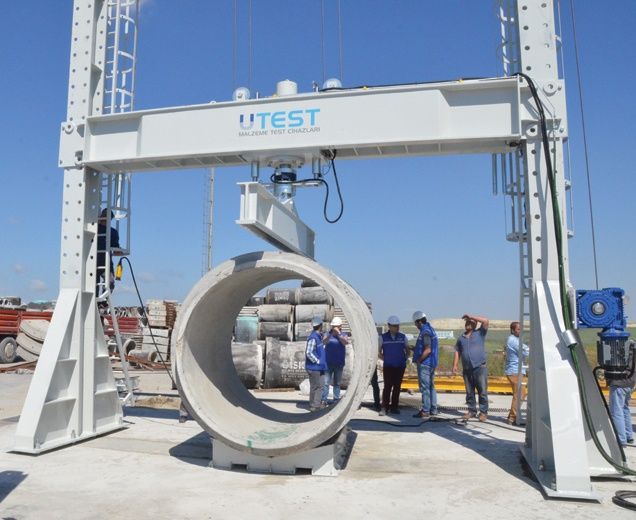

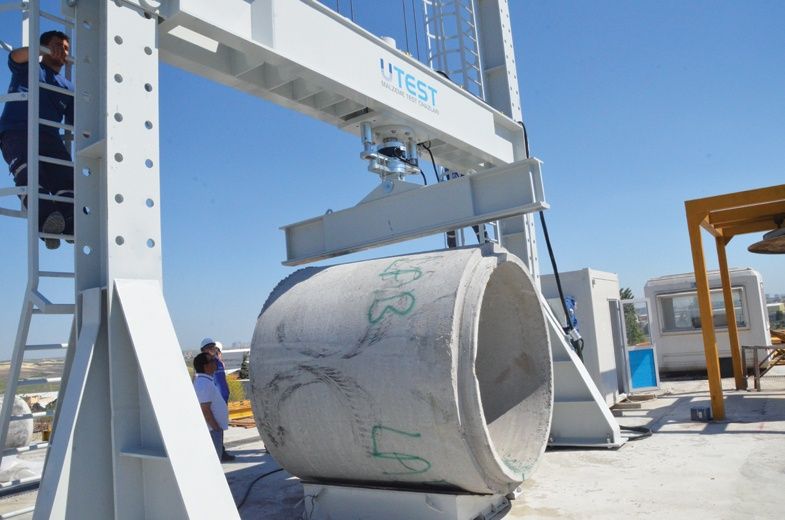

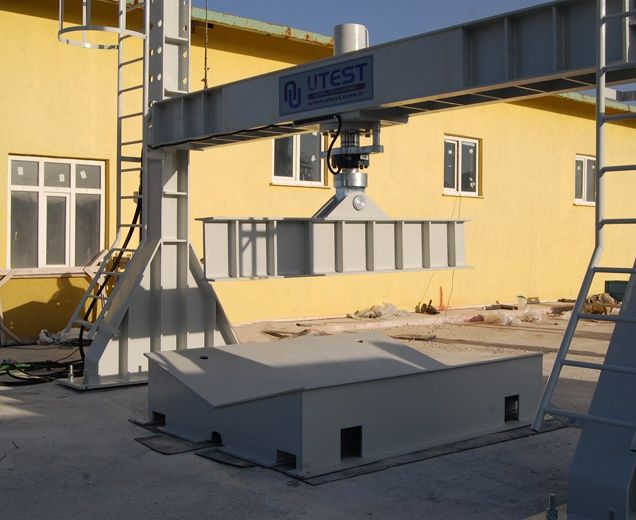

Распорная балка отсоединяется от привода, а нижняя опора имеет V-образную форму с углом 150°. Во время загрузки труб система позволяет распределительной балке поворачиваться на 360 градусов в горизонтальной плоскости и позволяет ей перемещаться в вертикальной плоскости на минимальное значение ±8°. В качестве опции доступны 3 - и 4-точечные гибочные принадлежности. Предварительная регулировка высоты верхней балки производится с помощью гидравлического поршня, чтобы нагрузочный поршень мог работать в больших пределах хода. Стопорные штифты используются для ручной фиксации верхней балки на колоннах.

Машина UTC-5805.FPR для труб с наружным диаметром 200-2000 мм и максимальной длиной 2000 м имеет блок питания UTC-4840FPR-N с блоком управления U-Touch PRO.

Машина UTC-5808.FPR для труб с наружным диаметром 200-2600 мм и максимальной длиной 3000 м имеет блок питания UTC-4840FPR-N с блоком управления U-Touch PRO.

Машина UTC-5810.SVD2 для труб с диаметром от 200 мм до 3700 мм и макс. длина 3000 м имеет блок питания UTC-4870.SVD2 с сервоклапаном и усовершенствованным блоком управления движением.

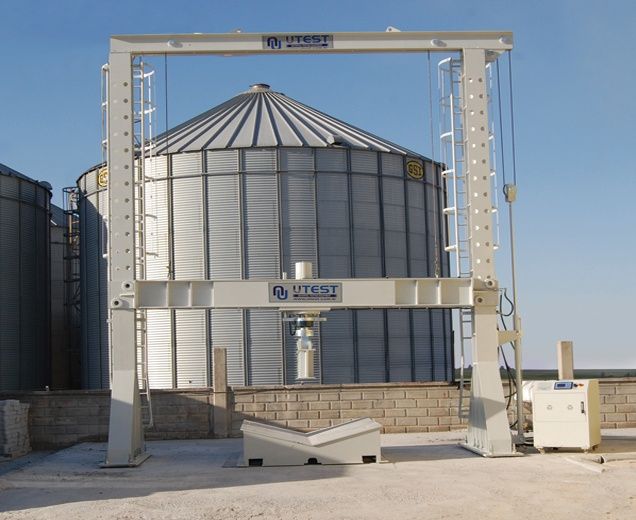

Машины поставляются в комплекте с V-образной нижней опорой на шасси.
