Полуавтоматические (моторизованные) испытательные устройства на сжатие и изгиб цемента

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

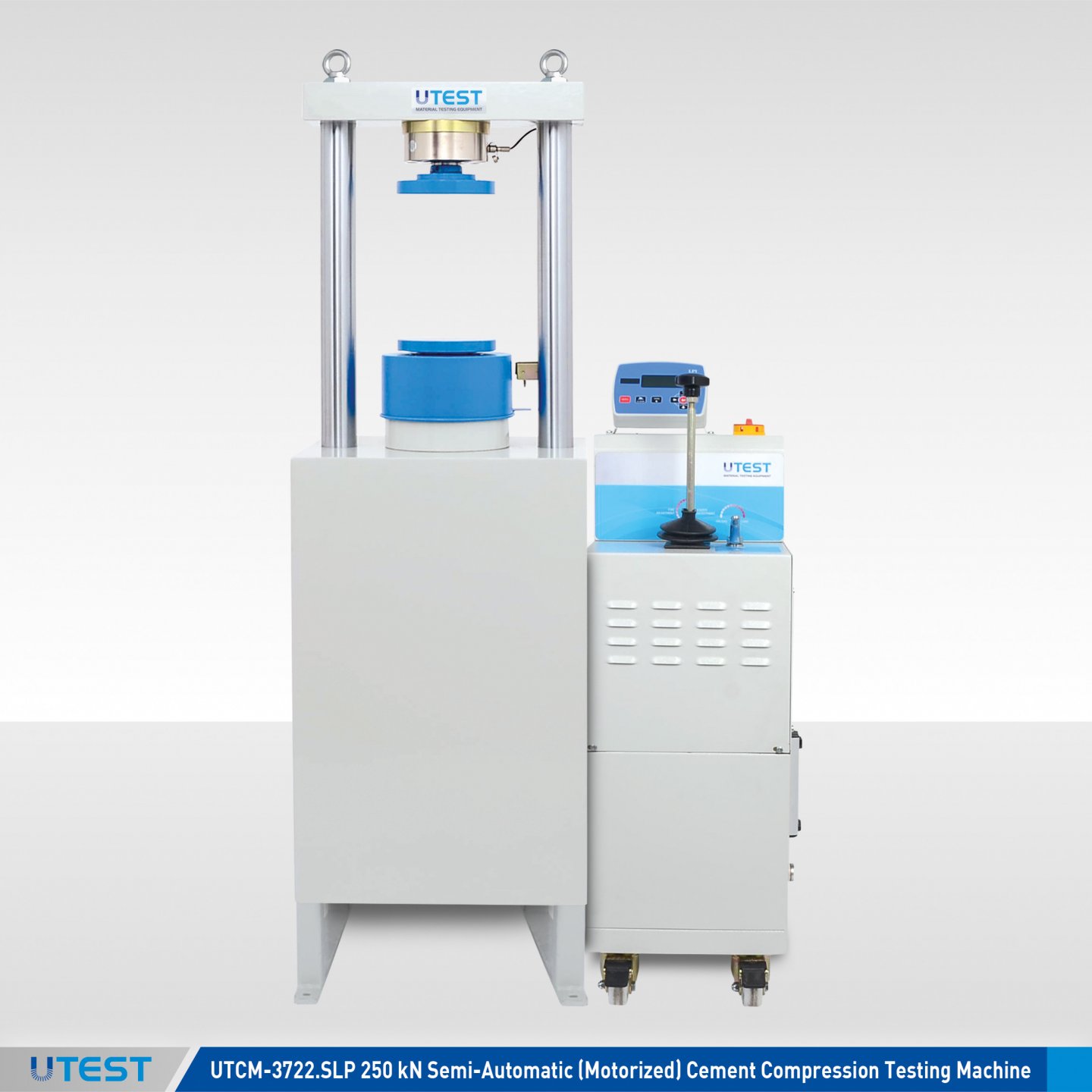

UTCM-3722.SLP	Полуавтоматические (моторизованные) испытательные устройства на сжатие цемента 250 кН

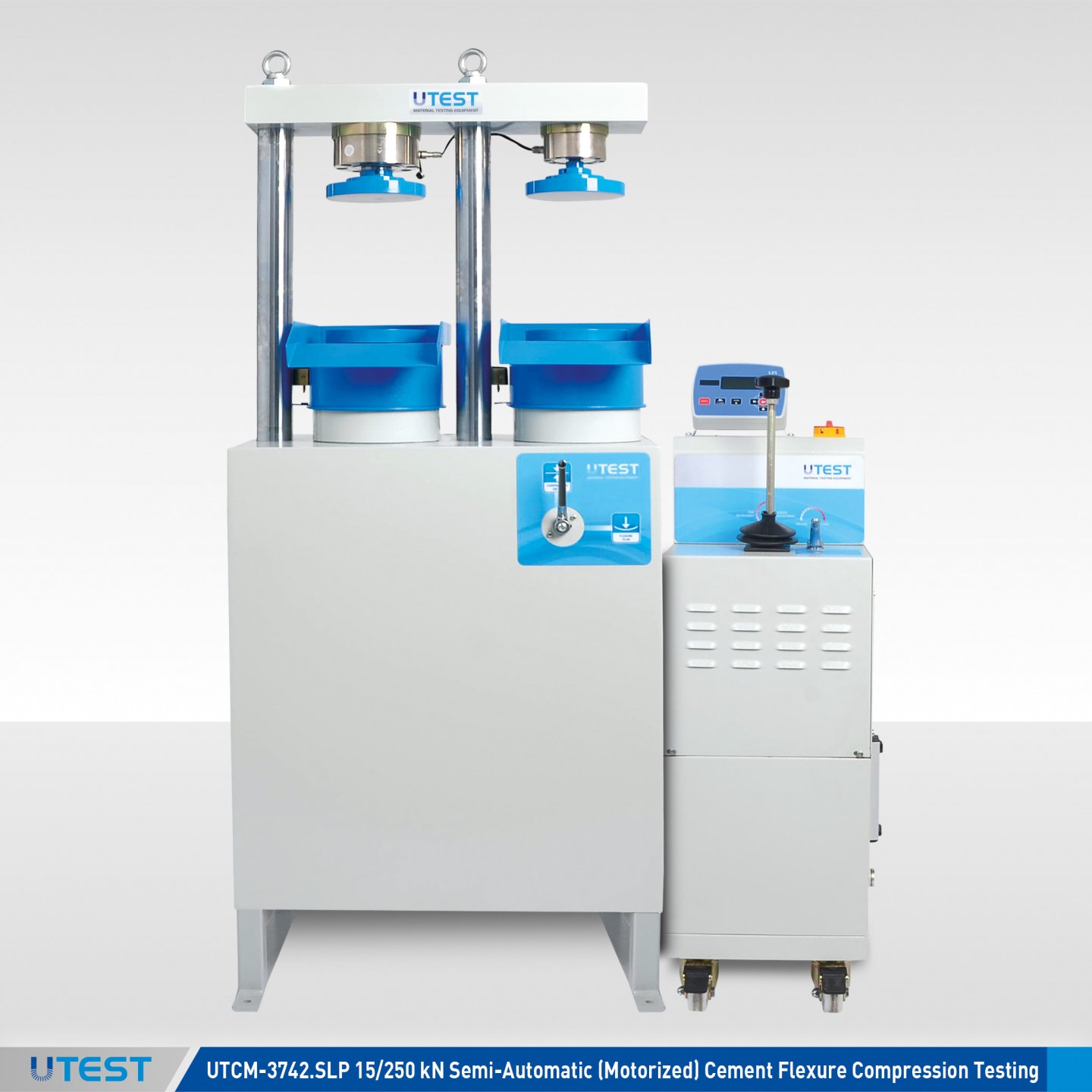

UTCM-3742.SLP	Полуавтоматические (моторизованные) испытательные устройства на сжатие и изгиб цемента 250/15 кН
UTCM-4116	Нижняя и Верхняя (сферический усаженный) Пластины нагрузки. Ø:165 мм
UTCM-4200E	Узел кондуктора изгиба для испытания призм 40,1x40x160 мм, EN
UTCM-4200A	Узел кондуктора изгиба для испытания призм 40x40x160 мм, ASTM
UTCM-4210E	Компрессионный кондуктор в сборе для испытания частей призм размером 40, 1x40x160 мм, EN
UTCM-4210A	Компрессионный кондуктор в сборе для испытания кубов диаметром 50 мм (2 дюйма)
UTCM-4210B	Компрессионный кондуктор в сборе BS, для испытания кубов 70,7 мм
UTCM-3724	Прозрачные Передние И Задние Защитные Двери для UTCM-3722
UTCM-3744	Прозрачные Передние И Задние Защитные Двери для UTCM-3742

Модели для 220-240В 50-60 Гц, 1ph.	UTCM-3722.SLP	UTCM-3742.SLP
Модели для 110-120В 60 Гц, 1ph.	UTCM-3722.SLP-N	UTCM-3742.SLP-N

Стандарты

EN 196-1, 459-2, 1015-11, 13454-2; ASTM C109, C348, C349; BS 4550-3.4

Полуавтоматическая (моторизованная) линейка однокамерных и двухкамерных устройств для испытаний на сжатие и изгиб UTEST была разработана для надежного и последовательного испытания образцов строительных растворов. Эти испытания на сжатие и изгиб являются результатом непрерывного применения и исследований по модернизации устройств с использованием новейших технологий и в соответствии действующим стандартам EN 196-1, 459-2, 1015-11, 13454-2; ASTM C 109, C348, C349 и BS 3892-1, 4551-1 с точки зрения их технических свойств с учетом требований клиентов с использованием подходящих аксессуаров. Эти испытания также соответствуют требованиям норм CE по безопасности и здоровью оператора.

Полуавтоматические машины для испытания цемента на сжатие и изгиб UTEST позволяют операторам, имеющим минимальный опыт, проводить испытания.

Полуавтоматические машины для испытания цемента на сжатие и изгиб UTEST состоят из очень жесткой двухколонной однокамерной или двухкамерной рамы и гидравлического силового агрегата UTC-4820SLP с блоком цифрового считывания LPI с батарейным питанием.

Приспособления для сжатия и изгиба, распорки, а также съемные прозрачные передние и задние защитные двери (должны быть установлены на заводе) заказываются отдельно.

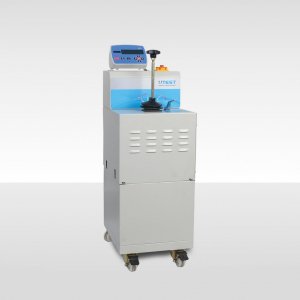

UTC 4820SLP

Блок питания

Моторизованный (полуавтоматический) блок питания UTC-4820, управляемый клапаном регулирования расхода давления, предназначен для подачи необходимого масла на нагрузочные рамы для нагрузки. Блок питания может нагружать различные рамы с требуемой скоростью. Насос быстрого приближения поставляется в стандартной комплектации. Блок питания оснащен предохранительным клапаном (клапан максимального давления), чтобы избежать перегрузки машины.

Двухступенчатый насос состоит из двух групп: приводного насоса низкого давления и радиально-поршневого насоса высокого давления.

На двухступенчатом насосе для быстрого приближения используется приводной насос высокого давления с высокой подачей, в то время как для выполнения испытаний используется прочный насос высокого давления с переменной мощностью с низкой подачей. Свойство быстрого приближения машины сокращает интервал времени от начала движения поршня до соприкосновения с верхней пластиной с образцом и помогает сэкономить большое количество времени в случае, если будут испытываться многочисленные образцы.

Двигатель, приводящий в действие двухступенчатый насос насос, - это двигатель переменного тока мощностью 0,55 кВт.

Распределительный блок используется для управления направлением потока масла, подаваемого двухступенчатым насосом, и они установлены на электромагнитном клапане, предохранительном клапане (клапан максимального давления), приводном насосе низкого давления и радиально-поршневом насосе высокого давления

Емкость бака (20 л) содержит достаточно масла, чтобы заполнить механизм, который толкает поршень во время испытания. Уровень и температуру масла можно увидеть на индикаторе, установленном на баке. Гидравлическое моторное масло № 46, должно использоваться в баке.

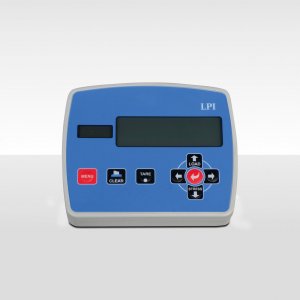

UTC 4920LP

Цифровой блок считывания LPI С Батарейным питанием

Цифровой считывающий блок LPI с батарейным питанием (UTC-4920LP) был разработан для использования с датчиками нагрузки или датчиками давления в различных испытаниях материалов.

Устройство работает с источником постоянного напряжения от -1,5 до 1,5 вольт.

Числовое отображение нагрузки и скорости загрузки в реальном времени
1 канал с двумя различными калибровочными таблицами (путем изменения принадлежности датчика к другой раме, устройство может управлять второй испытательной рамой)
Свойство пикового удержания
Многоточечная калибровка
Может работать с 2 батареями типа АА
Простое обнуление предварительной нагрузки
Последовательный порт для ПК или принтера
8 клавиш клавиатуры

Основные характеристики

Класс А (ASTM), начиная с 1 % от грузоподъемности 250 кН и 15 кН Многоточечной калибровки
Многоточечная калибровка
2 канала для тензодатчика или датчика давления с двумя различными калибровочными таблицами (блок цифрового считывания с батарейным питанием LPI (UTC-4920LP)
Числовое отображение нагрузки и давления нагрузки в реальном времени
Свойство пикового удержания
Последовательный порт RS232 для ПК или термопринтера или матричного принтера
Бесплатное программное обеспечение для устройств для испытаний на сжатие/изгиб Utest (USOFT-4820.SLP) для испытаний на сжатие, изгиб и разрыв строительных материалов, таких как бетон, цемент, кирпичных/каменных блоков

Особенности безопасности

Клапаны максимального давления, чтобы избежать перегрузки машины
Концевой выключатель хода поршня
Съемные прозрачные передние и задние защитные двери (должны устанавливаться на заводе и заказываться отдельно)

Программное обеспечение Utest для полуавтоматических испытаний цемента на сжатие/изгиб (USOFT-3722.SLP)

Программное обеспечение USOFT-3722.SLP Test улучшено для полуавтоматических устройств для испытания цемента на сжатие и изгиб с цифровым считывающим устройством LPI, работающим от батареи, во время испытания для сбора и записи данных и подготовки отчета, содержащего полученные результаты. Перед испытанием, ПК, на котором установлено программное обеспечение Utest, подключается к порту RS232 блока считывания LPI, данные, полученные в ходе испытания, могут контролироваться и записываться в режиме реального времени. Расширенные функции управления базой данных обеспечивают легкую навигацию по всем сохраненным данным. Отчет об испытаниях, включающий результаты испытаний и определяемую пользователем информацию об испытаниях (имена и сведения о компании, тип испытания, тип образца, информация о пользователе и другие необходимые знания), можно распечатать.

Технические характеристики

Модель	UTCM-3722.SLP	UTCM-3742.SLP
Тип испытаний	Сжатие	Изгиб	Сжатие
Грузоподъемность	250 кН (56.200 фунтов)	15 кН (3370 фунтов)	250 кН (56.200 фунтов)
Класс 1 Диапазон измерений	1% для 250 кН	1% для 15 кН	1% для 50 кН
Величина шероховатости для структуры загружающихся валиков	≤ 3.2 мкм	≤ 3.2 мкм	≤ 3.2 мкм
Нижняя пластина измерения	Ø165 мм (6,5 дюймов)	Ø165 мм (6,5 дюймов)	Ø165 мм (6,5 дюймов)
Верхняя пластина измерения	Ø165 мм (6,5 дюймов)	Ø165 мм (6,5 дюймов)	Ø165 мм (6,5 дюймов)
Максимальный Вертикальный Зазор Между Пластинами	237 мм (9,3 дюймов)	237 мм (9,3 дюймов)	237 мм (9,3 дюймов)
Диаметр поршня	Ø160 мм (6,3 дюймов)	Ø160 мм (6,3 дюймов)	Ø160 мм (6,3 дюймов)
Максимальное движение поршня с концевым выключателем	20 мм (1,18 дюйма)	20 мм (1,18 дюйма)	20 мм (1,18 дюйма)
Горизонтальный зазор	300 мм (11,8 дюймов)	274 мм (10,8 дюймов)	266 мм (10,47 дюймов)
Мощность	550 Вт	550 Вт
Масляная емкость	20 л (0,7 кубического фута)	20 л (0,7 кубического фута)
Максимальное рабочее давление	125 баров	30 - 125 баров
Скорость Быстрого Подхода	50 мм/минуты 2 цикл/мин	80 мм/минуты 3,15 цикл/мин	50 мм/минуты 2 цикл/мин
Измерения (WxLxH)	760x500x1580 мм (30 дюймов x19,7 дюймов x62,2 дюймов)	950x500x1580 мм (37,4 дюймов x19,7 дюймов x62,2 дюймов)
Вес	255 кг (562 фунта)	350 кг (772 фунта)

Максимальный горизонтальный зазор для размещения образца ограничен границей пластин. Образец должен быть расположен таким образом, чтобы его концы не перекрывали концы пластин, и он должен быть идеально отцентрирован. Подходящий вертикальный зазор для образца можно регулировать с помощью распорок
