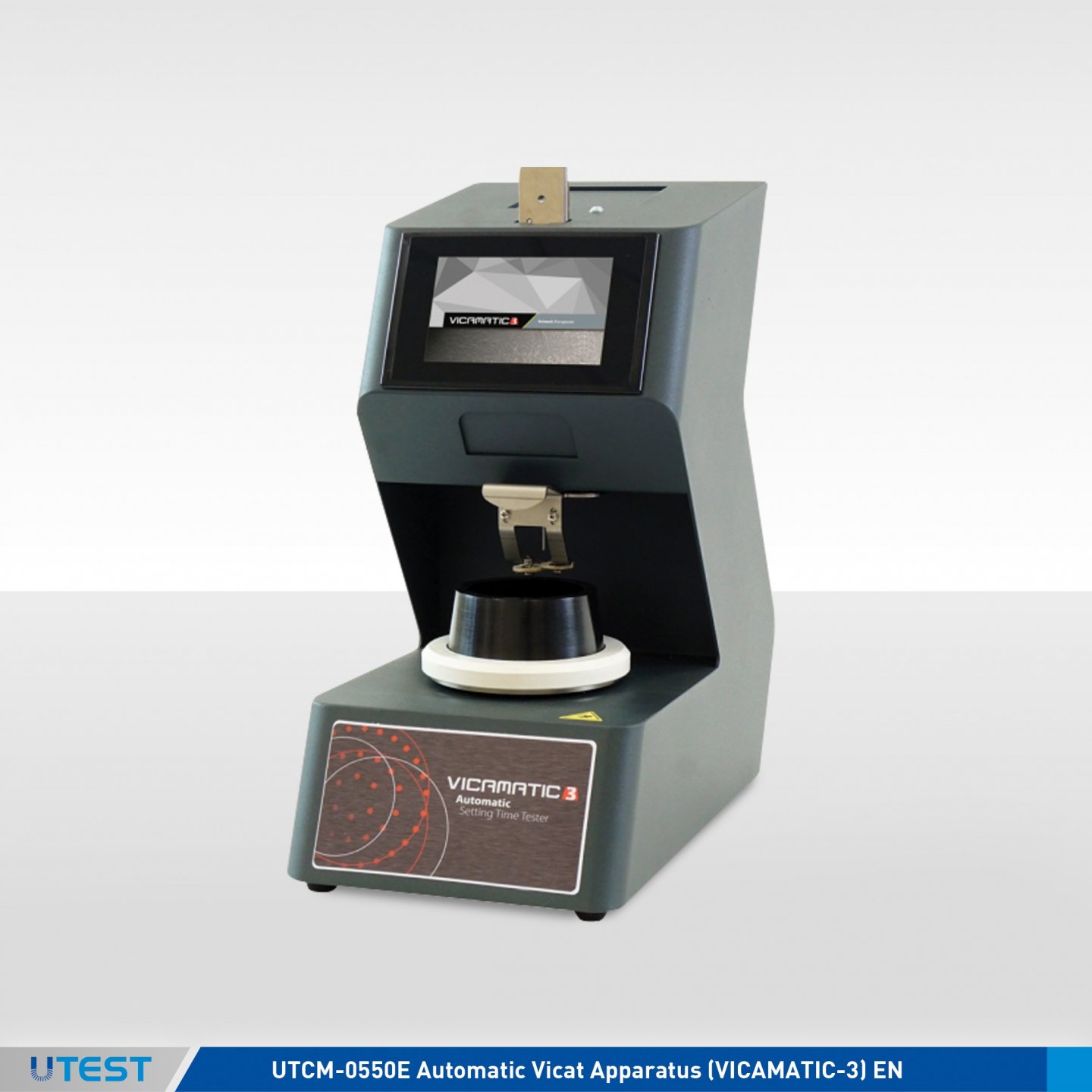

Автоматическое устройство Vicat VICAMATIC-3

Код изделия

Стандарты

EN 196-3, 13279-2, 480-2; ASTM C191, C187; AASHTO T131

Определение времени схватывания цемента/строительного раствора/гипса является одним из наиболее важных параметров для контроля и проверки качества. Теперь доступен автоматический тестер времени установки нового поколения с большим цветным 5,1-дюймовым сенсорным дисплеем, игла (или датчик) свободно опускается в образец цемента через регулярные промежутки времени и в фиксированных положениях. По мере развития процесса упрочнения глубина проникновения уменьшается, когда она соответствует некоторым пороговым значениям, заранее определенным стандартами, измеряется и регистрируется начальное и конечное время схватывания.

Основные особенности

• Передовые электронные технологии, обеспечивающие превосходную производительность и полную гибкость в сочетании с простотой в использовании.

• Простой в использовании двойной интерфейс: локальный режим, с большим размером 5,1" цветным дисплеем с сенсорным экраном и удаленный режим с ПК

• Поставляется в комплекте с программным обеспечением для ПК для обработки данных VICASOFT-BASIC

• С помощью программного обеспечения для ПК VICASOFT-PREMIUM (опционально) до 32 независимых устройств (включая модели VICAMATIC 2) могут быть подключены к одному ПК через порт локальной сети и концентратор. Все устройства управляются дистанционно. Принятие концепции мультитестовой сети позволяет максимально повысить производительность лаборатории

• Встроенный графический принтер доступен в качестве дополнительного аксессуара, отображающего как результаты в числовом формате, так и график времени установки.

• Простая настройка и хранение пользовательских профилей испытаний, позволяющих быстро начать испытание

• Обширный доступ к испытательному пространству

• В комплекте с устройством для чистки игл

• Практичный аксессуар для тестирования в воде (опционально)

• Автоматическое определение начального и конечного времени настройки

• Глубина проникновения измеряется датчиком с разрешением 0,1 мм.

Техническая характеристика

• Соответствует EN 196-3, 13279-2, 480-2, ASTM C191, C187

• 5.1”, 800 x 480 пикселей, 16 М цветов, графический дисплей с сенсорным экраном, управляемый значками, показывающий данные и графики

• Порт локальной сети для прямого подключения к ПК одного блока или подключения к концентратору локальной сети для создания сети с 32 независимыми блоками, управляемыми одним ПК. В комплект входит 1 кабель локальной сети

• USB-порт для загрузки данных на ПК и легкого обновления прошивки

• Неограниченная емкость для хранения испытательных данных на внутренней SD-карте объемом 16 ГБ

• Процедуры испытания могут быть настроены и сохранены в соответствии с определенными пользовательскими требованиями.

• Может включать встроенный графический принтер, показывающий результат испытания и график времени установки

• Обширное пространство для испытания с легким доступом

• Автоматический расчет начального и конечного времени установки при программируемых пределах глубины проникновения.

• Широкий ассортимент аксессуаров, включая детали EN и ASTM/AASHTO, набор для тестирования в воде, устройство для очистки игл, встроенный принтер, датчики для проверки консистенции и гипса.

• Минимальная скорость проникновения: 10 секунд

• Измерение проникновения с помощью энкодера

Технические характеристики прошивки

• Простое программирование настраиваемых профилей испытаний, которые можно использовать для будущих испытаний, включая:

• регулируемая задержка начала испытания

• позиции точек проникновения

• ручная или автоматическая скорость проникновения

• свободный или управляемый режим падения

• интервалы удержания внутри образца

• автоматическое обнаружение конечного испытания

• автоматическое измерение начального и конечного времени настройки

• Данные испытания: номер испытания, оператор, клиент, дата, час, тип цемента, процент воды, задержка.

• Простое меню калибровки

• Календарь часов

• Поддержка нескольких языков

Аксессуары

Концентратор локальной сети UTCM-0552 для подключения к ПК до 7 блоков VICAMATIC - 2 или до 6 блоков в случае сети с несколькими концентраторами. Кабель локальной сети от концентратора к ПК входит в комплект поставки. Каждый блок VICAMATIC-2 поставляется в комплекте с кабелем локальной сети.

UTCM-0553 Модернизация блока VICAMATIC-2 для включения графического принтера в головку. Настройки и результаты испытания отображаются как в числовом, так и в графическом формате, включая диаграмму глубины проникновения/времени. Обновление должно быть установлено на заводе.

UTCM-0559 VICASOFT-PREMIUM программное обеспечение для подключения к ПК до 32 блоков VICAMATIC-2 и VICAMATIC-3, включая дистанционное управление каждым блоком, сбор - обработку - подачу данных, распечатку отчетов об испытаниях.

Связь через порт LAN (каждый блок VICAMATIC-3 поставляется в комплекте с кабелем LAN). Подключение одного устройства осуществляется напрямую через LAN-порт ПК, для большего количества устройств (до 32) требуется один или несколько концентраторов локальной сети с общим количеством портов, равным (или большим) количеству устройств, включенных в сеть. Концентраторы локальной сети в комплект не входят

Аксессуары по стандартам EN

UTCM-0551 Аксессуар для чистки игл и испытания в воде

Игла UTCM-0554 для испытания на окончательную настройку EN 196-3

Цилиндрический датчик UTCM-0555 для проверки консистенции

UTCM-0556 Дополнительный вес 700 г в соответствии с EN 480-2

Водный термостатический блок UTCM-0557 для VICAMATIC. Может быть подключено до 2 устройств. 230 В, 50-60 Гц, 1 рН.

UTCM-0557-N Такой же, как UTCM-0557, но 110 В, 60 Гц, 1 ph

UTCM-0558 Конический проникающий датчик диаметром 8 мм x 50 мм в комплекте с калибровочным весом 100 г для испытания гипса по EN 13279

Аксессуары по стандартам ASTM

Цилиндрический датчик UTCM-0555 для консистенции

Цилиндрический датчик UTCM-0566 и добавочный вес для испытания на консистенцию в соответствии с ASTM C807.

Игла UTCM-0567 диаметр 2 мм. ASTM C807

Латунная цилиндрическая форма UTCM-0568 по ASTM C807

Запасные элементы

UTCM-0560      Игла UTCM-0560 диаметр 1,13 мм. для испытания времени начальной настройки EN

UTCM-0561      Игла UTCM-0561 диаметр 1 мм. для проверки времени настройки по ASTM/AASHTO

UTCM-0562      Пластиковая форма UTCM-0562 EN

UTCM-0563      Пластиковая форма UTCM-0563 ASTM/AASHTO

UTCM-0564      Стеклянная опорная плита UTCM-0564

UTCM-0565      Запасная опорная плита для комплекта испытаний в воде

UTCM-0571E    Центрирующее кольцо UTCM-0571E для пресс-формы vicat EN

UTCM-0571A    Центрирующее кольцо UTCM-0571A для пресс-формы vicat ASTM

• UTCM-0550E поставляется в комплекте с аксессуарами EN 196-3: игла начального времени настройки диаметром 1,13 мм, пресс-форма и программное обеспечение для ПК VICASOFT-BASIC.
• UTCM - 0550A поставляется в комплекте с аксессуарами ASTM C191: время настройки иглы диаметром мм, пресс-форма и программное обеспечение для ПК VICASOFT-BASIC.

Другие аксессуары для испытаний следует заказывать отдельно.
