Рамы сжатия и изгиба

Bizimle İletişime Geçin

Katalog Talep Edin

Код изделия

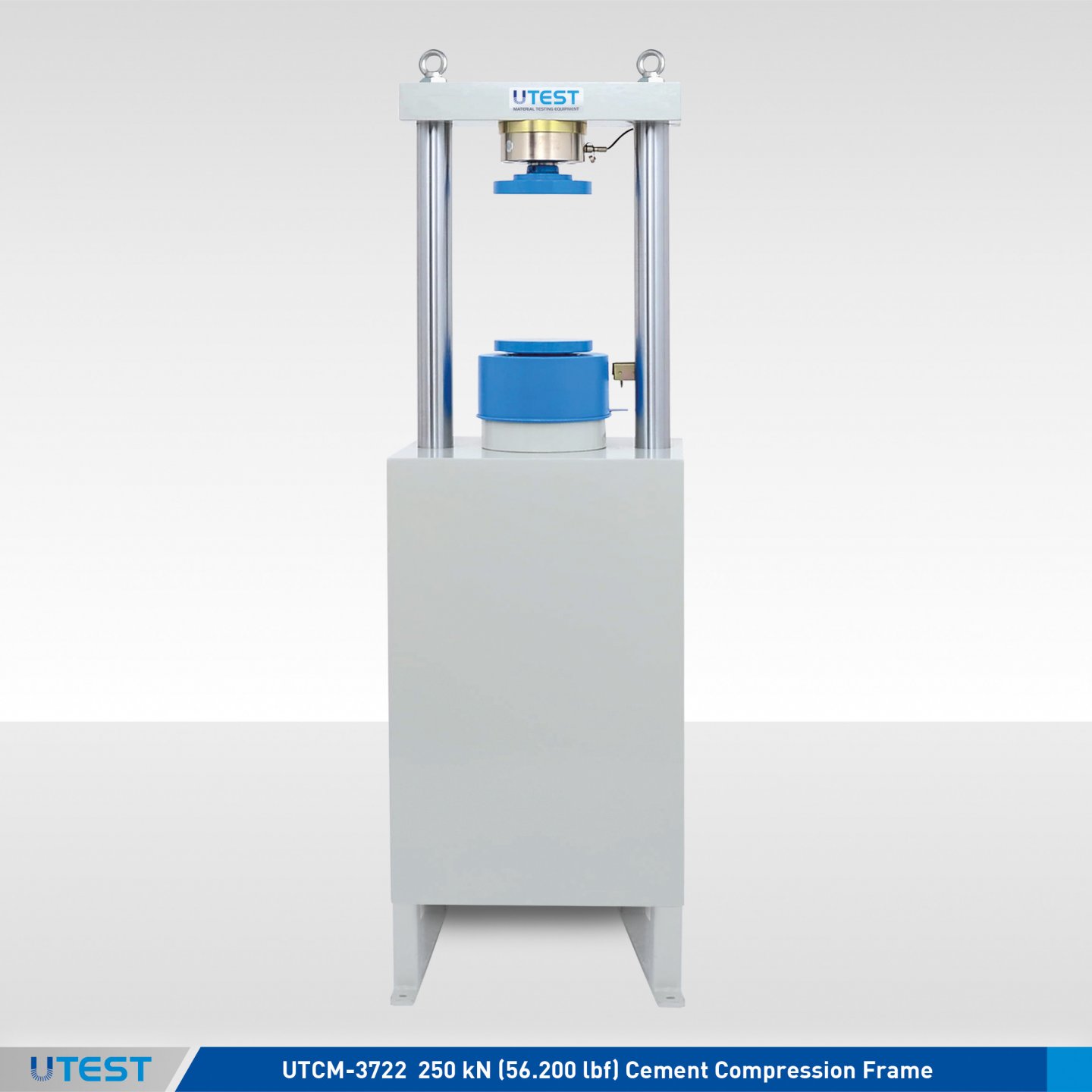

UTCM-3722	Рама сжатия цемента 250 кН (56.200 фунтов)

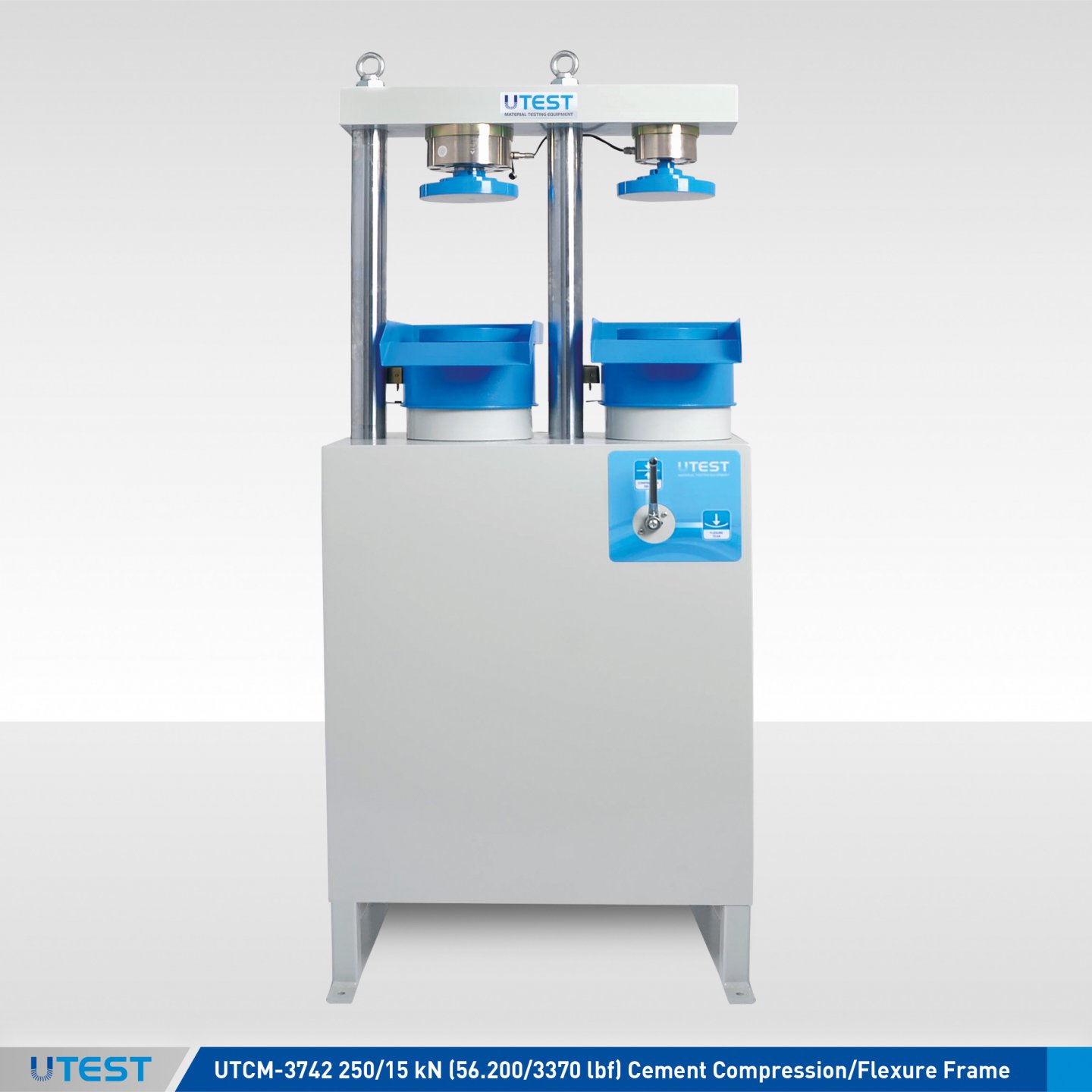

UTCM-3742	Рама сжатия/изгиба цемента 250/15 кН (56.200/3370 фунтов)
UTCM-3724	Прозрачные Передние И Задние Защитные Двери для UTCM-3722

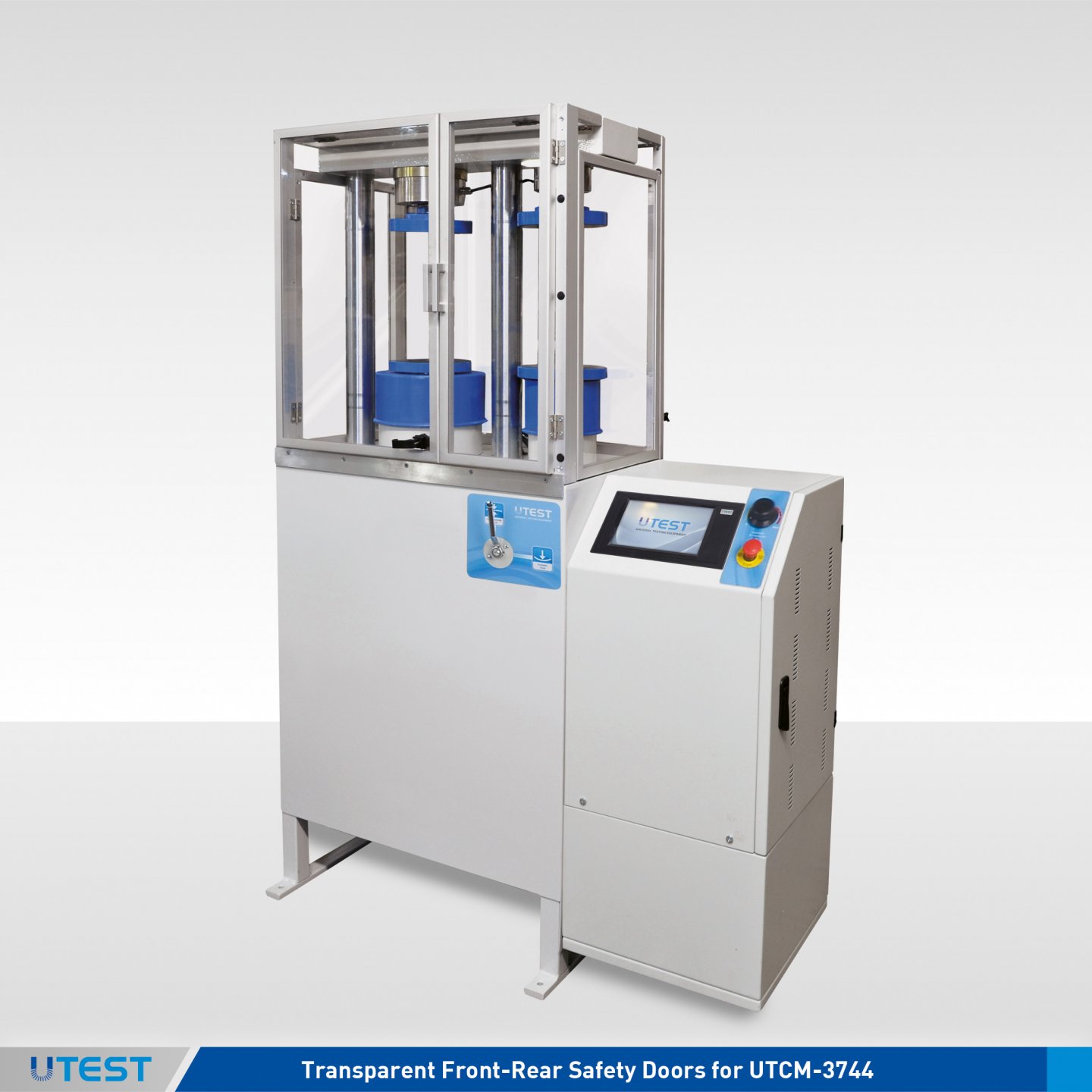

UTCM-3744	Прозрачные Передние И Задние Защитные Двери для UTCM-3742

Стандарты

EN 196-1, 459-2, 1015-11, 13454-2; ASTM C109, C348, C349;BS 4550-3.4

Очень жесткие двухколонные рамы UTCM-3722 и UTCM-3742 были разработаны для испытаний на сжатие и/или изгиб образцов строительных призм и кубов. Тензодатчики используются на обеих рамах для обеспечения высокой точности измерения нагрузки. Обе рамы снабжены круглыми пластинами диаметром 165 мм, которые следует использовать вместе с подходящими устройствами для изгиба и сжатия.

Распорки и прозрачные передние и задние защитные двери (должны быть установлены на заводе) заказываются отдельно.

Узел Нагрузочного Цилиндра и Концевой Выключатель

Все рамы имеют один действующий поглаживающий поршень. Диаметр поршня изменяется в зависимости от производительности.

Максимальный ход поршня составляет 20 мм, концевой выключатель установлен для предотвращения чрезмерного перемещения поршня, который отключает питание насоса. Между цилиндром и поршнем, установленном на цилиндре, имеется коаксиальное бронзовое уплотнение с низким коэффициентом трения.

Измерения

dimensions

	UTCM-3722	UTCM-3742
A	460 мм (18,1 дюймов)	650 мм (25,6 дюймов)
B	300 мм (11,8 дюймов)	266 мм (10,47дюймов)
C	Ø165 мм (6,5 дюймов)	Ø165 мм (6,5 дюймов)
D	237 мм (9,3 дюймов)	237 мм (9,3 дюймов)
E	500 мм (19,7 дюймов)	500 мм (19,7 дюймов)
F	1580 мм (62,2 дюймов)	1580 мм (62,2 дюймов)
Weight	185 кг (408 фунтов)	280 кг (617 фунтов )
