Автоматическое устройство кольца и шара

Код изделия

Стандарты

EN 1427; ASTM D36; AASHTO T53

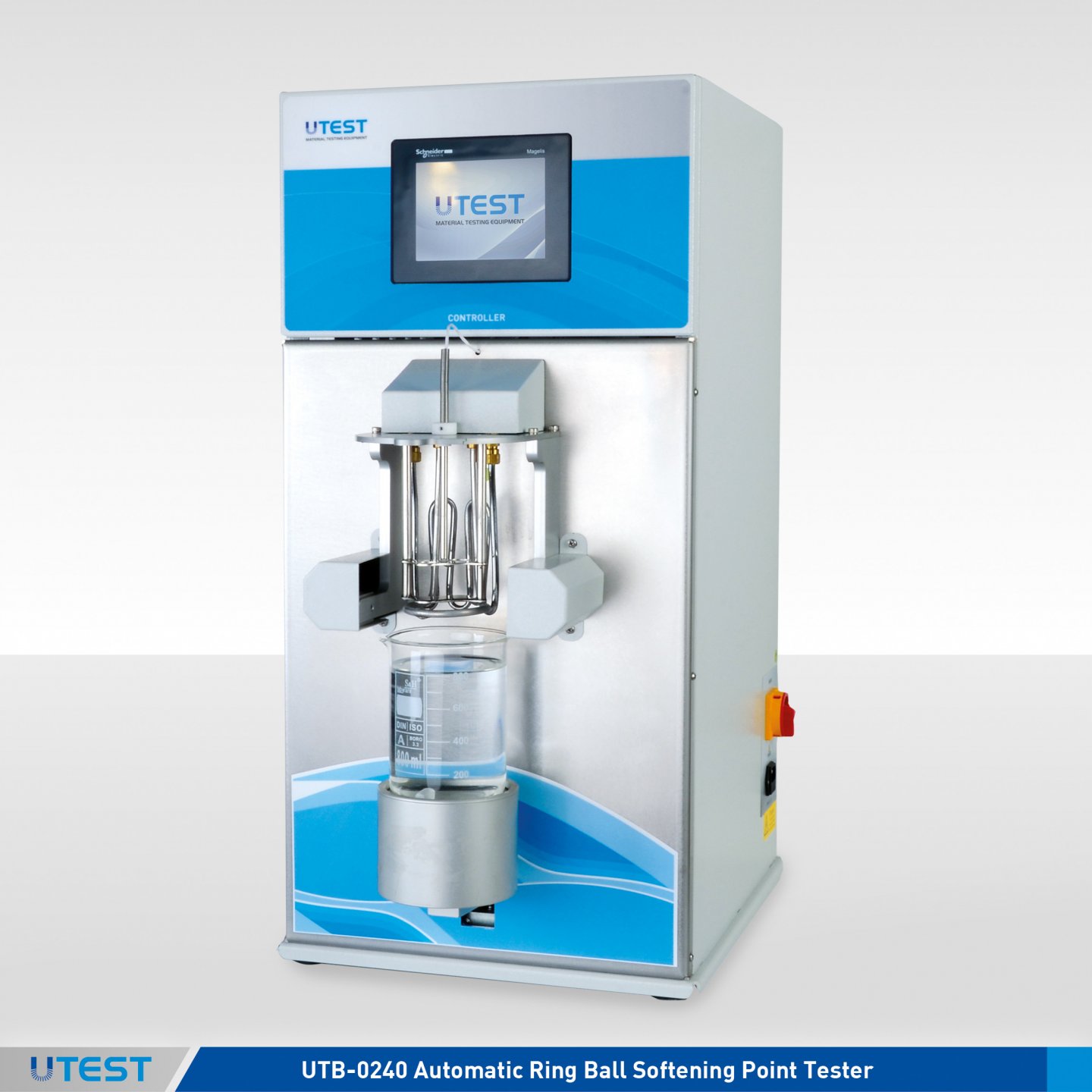

Автоматический измеритель точки размягчения колец и шаров UTEST UTB-0240-это инновационное автоматическое испытательное устройство с микропроцессорным управлением, которое используется для определения температуры размягчения битумных материалов с использованием воды или глицерина в качестве жидкости для ванны в диапазоне от 30°C до 150°C.

Два образца битума, отлитые в латунных кольцах с плечами, удерживаются в горизонтальном положении, температура повышается с контролируемой скоростью в соответствии со стандартами. Точка размягчения-это среднее значение температуры двух образцов в момент их разрушения на 25 мм, когда каждый из них несет стальной шарик.

UTB-0240 оснащен сборкой (UTB-0241), системой охлаждения и нагрева, регулируемой скоростью магнитной мешалкой, моторизованным подъемником колбы, оптическими датчиками, датчиком температуры с держателем, USB-портом для подключения ПК и передачи данных с блока управления.

Сборка UTS-0241 включает в себя держатель кольца, нижнюю пластину, 2 шт. латунных колец, 2 шт. латунных направляющих для центрирования шариков, 2 шт. шариков из нержавеющей стали, стеклянную колбу (UTGG-1335) и магнитную мешалку.

Разливочная тарелка должна быть заказана отдельно.

Двумя революционными особенностями UTB-0240 являются сопротивление погруженному нагреву и механизм охлаждения для предварительной подготовки образца. Сопротивление погруженному нагреву обеспечивает прямую передачу тепла жидкости для ванны без каких-либо потерь и является более эффективным, чем традиционные конфорки. В сочетании с PID-контролем температурный перепад строго поддерживается во время испытания. Охлаждающая установка автоматически снижает температуру жидкости в ванне до 5°C. Эта функция устраняет зависимость от холодильника или работы с кубиками льда для подготовки испытания.

Для обеспечения равномерного распределения температуры жидкость в ванне перемешивается встроенным шаговым двигателем с регулируемой скоростью и магнитной мешалкой.

Оптические датчики мгновенно обнаруживают разрушение образца, а блок управления записывает значение температуры точки размягчения.

Блок управления собирает данные с датчика температуры и управляет системами охлаждения и отопления в контуре управления PID. Помимо управления, он использует функции пользовательского интерфейса, такие как определение последовательностей испытаний, калибровка датчика температуры с несколькими точками и смещением, меню подготовки калибровки, точная настройка перепада температуры и визуальное моделирование испытательной зоны.

Устройство также может быть подключено к компьютеру через встроенный USB-порт для записи данных испытаний за каждую минуту и экспорта данных в лист Excel.

Программное обеспечение USOFT-0240 для автоматического испытания точки размягчения позволяет выбрать метод испытания и параметры испытания, автоматически выполнить испытание, сохранить, извлечь и распечатать данные, диагностировать и откалибровать прибор.

Основные особенности

• Использует как воду, так и глицерин в качестве жидкости для ванны (30-150°C)

• Автоматическое предварительное кондиционирование и запуск испытания

• Определенные пользователем последовательности испытаний и автоматическое завершение испытания

• PID-управляемая система отопления и охлаждения

• Оптические датчики для точного определения точки размягчения

• Моторизованный подъем колбы

• Цветной графический дисплей с сенсорным экраном

• Ввод основной информации, такой как дата/время, номер испытания, имя оператора

• Универсальное меню калибровки и подготовки к калибровке

• USB-порт для подключения к ПК

• ПК-программное обеспечение для сбора данных и вывода в excel

Особенности безопасности

• Нагреватель автоматически выключается в конце цикла испытаний, а охлаждающая среда и электромагнитный клапан автоматически открываются контроллером.

• Автоматическое прерывание испытания при неисправности или неправильном расположении датчика.
