Soğuk Bükme Deney Cihazı
Ürün Kodu

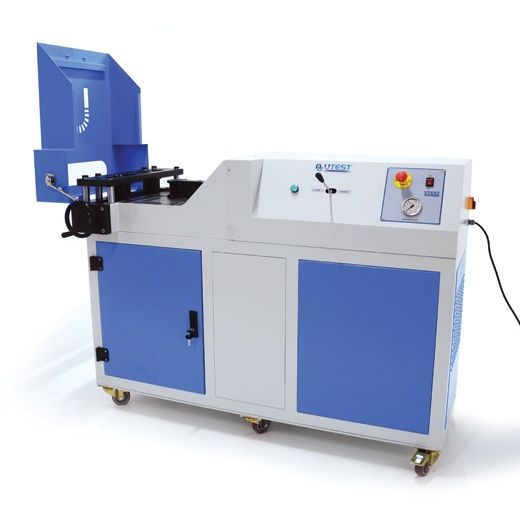

UTM-8400 Soğuk Bükme Deney Sistemi, 150 kN
Standartlar
TS EN ISO 15630-1, TS 205-1 EN ISO 7438, TS 708; TS EN 10080
UTM-8400 Soğuk Bükme Makinası, TS EN 15630-1 standardına göre betonarme donatı çeliği bükme ve ters bükme deneylerinde kullanılır.

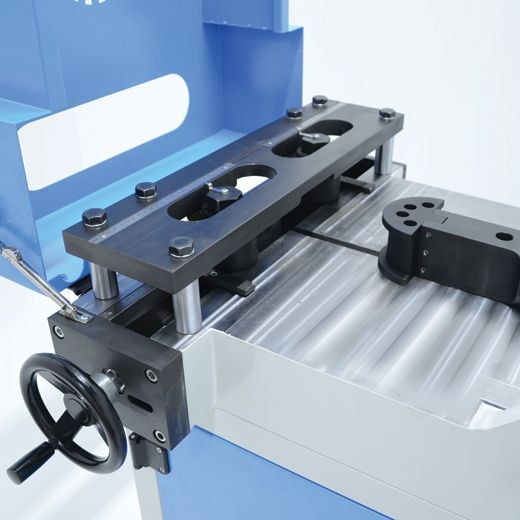

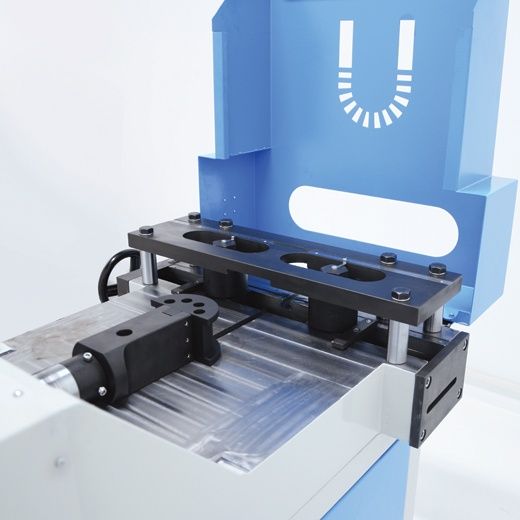

Deney parçası bir mandrel üstünde bükülür. Bükme ve Ters Bükme deneyinde kullanılacak mandrel çapı, ve bükme açısı ilgili mamul standardına göre seçilir.
Ürün standardları TS 708 ve TS EN 10080 e göre, bükme deneyinde deney parçası, ürün çapına göre değişen bir mandrel üzerinde, en az 180º lik bir açı ile bükülür.
Ürün standardları TS 708 ve TS EN 10080 e göre, ters bükme deneyinde deney parçası, ürün çapına göre değişen bir mandrel üzerinde en az 90º lik bir açı ile bükülür, deney parçası yaşlandırılır ve en az 20º lik bir açı ile ters yönde bükülür.
Her iki deney sonrasında, deney parçası üzerinde, gözle görülebilcek herhangi bir kırılma veya çatlama olup olmadığı kontrol edilir.
Bükme ve/veya Ters Bükme Deneyinde kullanılacak mandreller ayrıca sipariş edilmelidir.
Teknik Özellikler
|
Maksimum Yükleme Kapasitesi |
150 kN |
|---|---|
|
Güç |
750 W |
|
Piston Hareketinin Maksimum Hızı |
1 mm/sn. |
|
Boyutlar |
1500 x 850 x 1200 mm |
|
Ağırlık |
520 kg |
|
Bükme Deneyi |
||||||
|---|---|---|---|---|---|---|
|
Numune Çapı |
Mandrel Çapı (mm) |
Numune Çapı
|
Mandrel Çapı (mm) |
|||
|
EN BÜYÜK |
EN BÜYÜK | |||||
|
TS 708 |
EN 10080 |
|||||
|
d (Ø) mm |
Mandrel Kodu |
HepsiØ 5d |
d (Ø) mm |
Mandrel Kodu |
d ≤Ø16 3d |
d > Ø16 6d |
|
8-9 |
UTM-8400-M01 |
40 |
8-9 |
UTM-8400-M22 |
24 |
-- |
|
10-11 |
UTM-8400-M05 |
50 |
10-11 |
UTM-8400-M24 |
30 |
-- |
|
12-14 |
UTM-8400-M07 |
60 |
12-14 |
UTM-8400-M26 |
36 |
-- |
|
16-18 |
UTM-8400-M09 |
80 |
16 |
UTM-8400-M28 |
48 |
-- |
|
20-22 |
UTM-8400-M11 |
100 |
18-20 |
UTM-8400-M29 |
-- |
108 |
|
24-25 |
UTM-8400-M13 |
120 |
22-24 |
UTM-8400-M31 |
42 |
132 |
|
26-28 |
UTM-8400-M15 |
130 |
25-26 |
UTM-8400-M33 |
48 |
150 |
|
30-32 |
UTM-8400-M17 |
150 |
28-30 |
UTM-8400-M35 |
-- |
168 |
|
40 |
UTM-8400-M19 |
200 |
32 |
UTM-8400-M37 |
-- |
192 |
|
40 |
UTM-8400-M38 |
-- |
240 |
|||
|
Ters Bükme Deneyi |
||||
|---|---|---|---|---|
|
Numune Çapı |
Mandrel Çapı (mm) |
|||
|
EN BÜYÜK |
||||
|
TS 708 ve EN 10080:2005 |
||||
|
d (Ø) mm |
Mandrel Kodu |
d ≤ Ø16 5d |
Ø16 < d ≤ Ø25 8d |
d > Ø25 10d |
|
8-9 |
UTC-8400-50 |
40 |
-- |
-- |
|
10-11 |
UTC-8400-52 |
50 |
-- |
-- |
|
12-14 |
UTC-8400-54 |
60 |
-- |
-- |
|
16 |
UTC-8400-55 |
80 |
-- |
-- |
|
18-20 |
UTC-8400-56 |
-- |
144 |
-- |
|
22-24 |
UTC-8400-58 |
-- |
176 |
-- |
|
25 |
UTC-8400-59 |
-- |
200 |
-- |
|
26-28 |
UTC-8400-60 |
-- |
-- |
260 |
|
30-32 |
UTC-8400-61 |
-- |
-- |
300 |
|
40 |
UTC-8400-62 |
-- |
-- |
400 |
-
