Plaka Yükleme Deney Seti

Ürün Kodu

Standartlar

ASTM D1195, D1196; BS 1377:9

Plaka yükleme deney setleri, arazide sıkıştırılmış temel ve alt temel toprak yol bileşenlerinin nihai taşıma kapasitesini belirlemek için kullanılır. Plaka yükleme deneyleri, sert ve esnek tip havalimanı ve otoyol alt zemin kaplamalarının tasarlanması ve değlendirilmesi için veri sağlar.

Deney, ölçülecek tabaka üzerine yerleştirilen bir çelik yükleme plakasına, hidrolik bir kriko yardımı ile yük uygulanması ve tabakada meydana gelen deformasyonun tespit edilmesi yolu ile gerçekleştirilir.

Utest, plaka yükleme deneyi için için iki farklı grup deney seti sunar. 100, 200 ve 500 kN kapasiteli UTS-1101, UTS-1102 ve UTS-1105 model deney setleri, üç adet 25x 0.01 mm dijital komparatör saati ve LPI Dijital Okuma Ünitesini içermektedir. UTS-1111, UTS-1112 ve UTS-1115 modeller ise, üç adet 25x0.001 mm'lik lineer potansiyometrik deplasman sensörü ve 4 Kanallı veri toplama ünitesi (Data-logger) içermektedir. Her bir model deney seti, UTGE-3800 Hidrolik El Pompası, aşağıda belirtilen yükleme plakaları ve hızlı bağlantı jaklı 1,5m uzunluğunda esnek hortum ile birlikte verilmektedir.

UTS-1101 Plaka Yükleme Deney Seti, 3 adet 25x0,01 mm dijital komparatör saati (bağlantı aparatları ile birlikte), basınç sensörlü ve dijital okuma üniteli hidrolik el pompası, 100 kN kapasiteli hidrolik kriko (yük aktrama kolu ile birlikte), 3 m kaplinli hortum, 2,5 m uzunlukta alüminyum ayaklı referans barı, 160 mm ve 305 mm çaplı yükleme plakası ve ahşap taşıma kutusundan oluşur.

UTS-1102 Plaka Yükleme Deney Seti, 3 adet 25x0,01 mm dijital komparatör saati  (bağlantı aparatları ile ibirlikte), basınç sensörlü ve dijital okuma üniteli hidrolik el pompası, 200 kN kapasiteli hidrolik kriko (yük aktrama kolu ile birlikte), 3 m kaplinli hortum, 2,5 m uzunlukta alüminyum ayaklı referans barı, 160 mm ve 305 mm çaplı yükleme plakası ve ahşap taşıma kutusundan oluşur.

UTS-1105 Plaka Yükleme Deney Seti, ASTM,  3 adet 25x0,01 mm dijital komparatör saati  (bağlantı aparatları ile ibirlikte), basınç sensörlü ve dijital okuma üniteli hidrolik el pompası, 500 kN kapasiteli hidrolik kriko (yük aktrama kolu ile birlikte), 3 m kaplinli hortum, 5,5 m uzunlukta alüminyum ayaklı referans barı, 152 mm, 305 mm, 457 mm, 600 mm ve 760 mm çaplı yükleme plakası plakası ve ahşap taşıma kutusundan oluşur

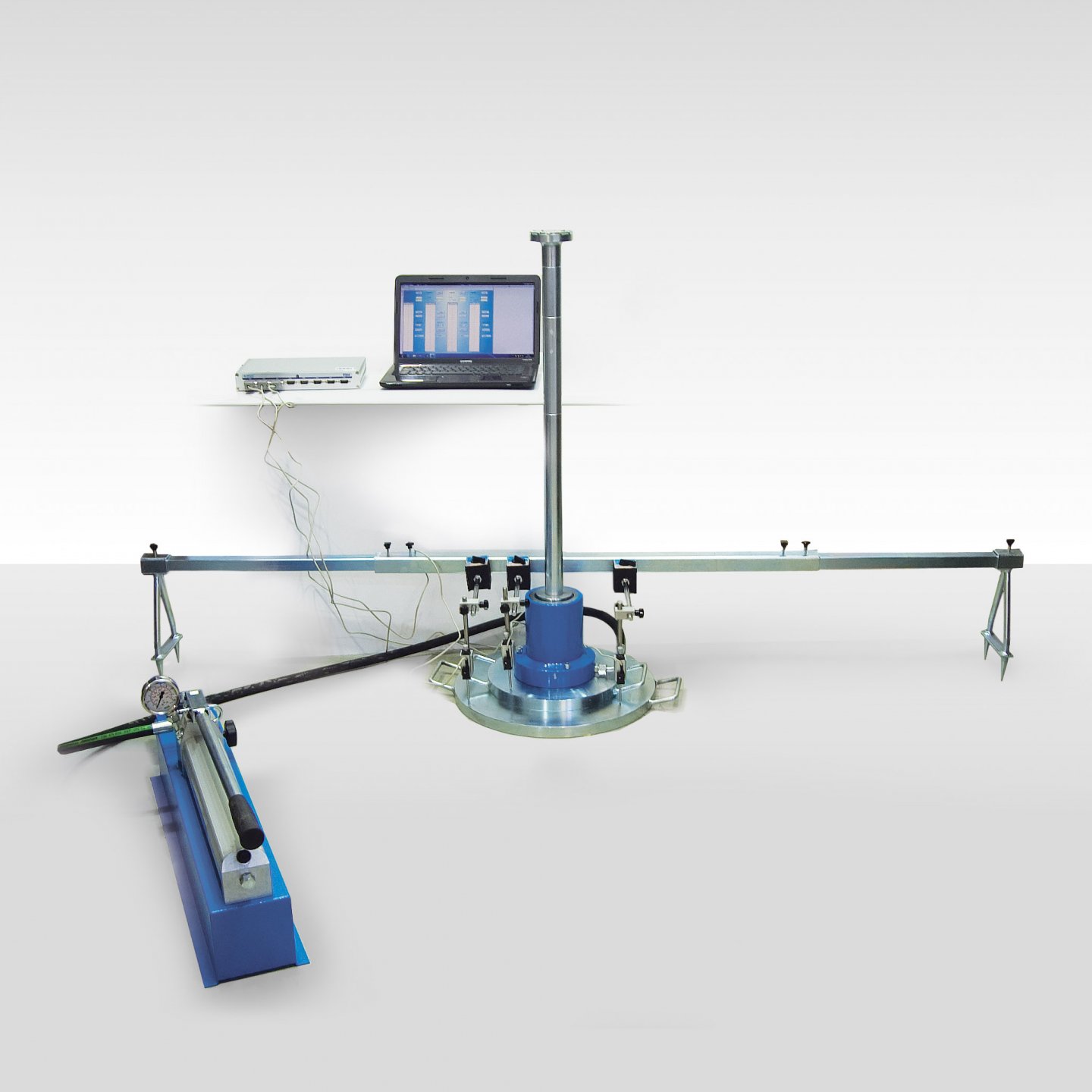

UTS-1111 Plaka Yükleme Deney Seti, 3 adet 25x0,001 mm lineer potansiyometrik deplasman sensörü (bağlantı aparatları ile ibirlikte), 4 Kanallı veri toplama ünitesi, basınç sensörlü hidrolik el pompası, 100 kN kapasiteli hidrolik kriko (yük aktrama kolu ile birlikte), 3 m kaplinli hortum, 2,5 m uzunlukta alüminyum ayaklı referans barı, 160 mm ve 305 mm çaplı yükleme plakası, dönüştürücü (DC 12V - DC 24V), ahşap taşıma kutusu ve UTEST yazılımdan oluşur.

UTS-1112 Plaka Yükleme Deney Seti, 3 adet 25x 0,001 mm lineer potansiyometrik deplasman sensörü  (bağlantı aparatları ile ibirlikte), 4 Kanallı veri toplama ünitesi, basınç sensörlü hidrolik el pompası, 200 kN kapasiteli hidrolik kriko (yük aktrama kolu ile birlikte), 3 m kaplinli hortum, 2,5 m uzunlukta alüminyum ayaklı referans barı, 160 mm ve 305 mm çaplı yükleme plakası, dönüştürücü (DC 12V - DC 24V), ahşap taşıma kutusu ve UTEST yazılımdan oluşur.

UTS-1115 Plaka Yükleme Deney Seti, ASTM , 3 adet 25x0,001 mm lineer potansiyometrik deplasman sensörü  (bağlantı aparatları ile ibirlikte), 4 Kanallı veri toplama ünitesi, basınç sensörlü hidrolik el pompası, 500 kN kapasiteli hidrolik kriko(yük aktrama kolu ile birlikte), 3 m kaplinli hortum, 5,5 m uzunlukta alüminyum ayaklı referans barı, 152 mm, 305 mm, 457 mm, 600 mm ve 760 mm çaplı yükleme plakası, dönüştürücü (DC 12V - DC 24V), ahşap taşıma kutusu ve UTEST yazılımdan oluşur.

USOFT-1111 Utest Plaka Yükleme Deneyi Yazılımı, UTS-1111, UTS-1112 ve UTS-1115 Plaka yükleme deney setleri ile kullanılır.

                 Detail of UTS-1102                             Detail of UTS-1112
