Utest Malzeme Test Cihazları

Yüksek Kapasiteli Yarı-Otomatik Deney Presleri

Ürün Kodu

UTC-4221

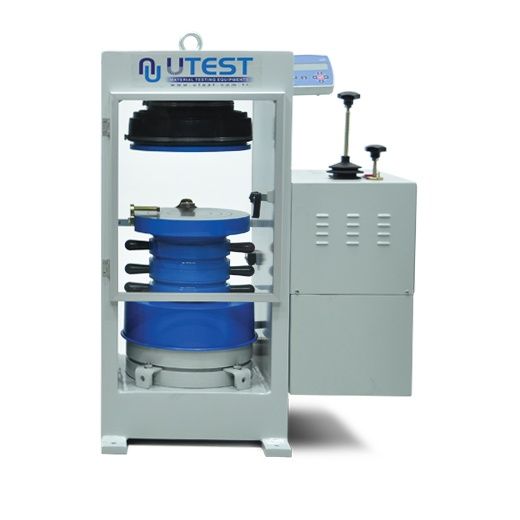

2000 kN Yarı-Otomatik Basınç Dayanım Deney Presi

TS EN, 220-240 V 50-60 Hz

UTC-6221

2000 kN Yarı-Otomatik Basınç Dayanım Deney Presi

ASTM, 220-240 V 50-60 Hz

UTC-4321

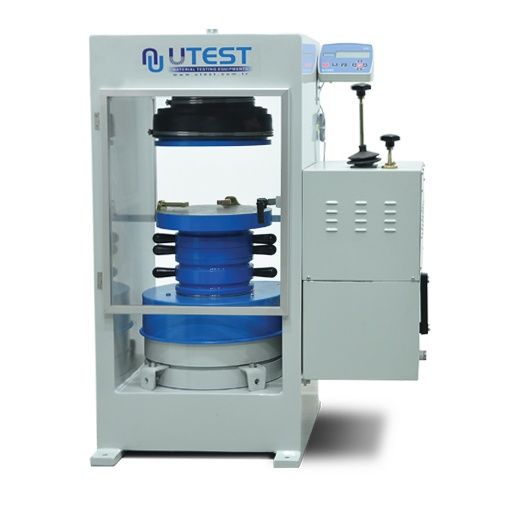

3000 kN Yarı-Otomatik Basınç Dayanım Deney Presi

TS EN, 220-240 V 50-60 Hz

UTC-6321

3000 kN Yarı-Otomatik Basınç Dayanım Deney Presi

ASTM, 220-240 V 50-60 Hz

UTC-0210

Yüksek Hassasiyetli Basınç Sensörü ve Elektroniği

Standartlar

ASTM C39; AASHTO T22; TS EN ISO 7500, TS EN 12390-4

2000 kN ve 3000 kN kapasiteli UTEST Yarı-Otomatik basınç dayanım deney presleri değişik boyut ve özellikteki numunelere ait basınç dayanım deneylerinin güvenilir ve tutarlı bir şekilde gerçekleştirilmesi için tasarlanmıştır.UTC-4221, UTC-4321,UTC-6221 ve UTC-6321 model basınç dayanım deney presleri TS EN 12390-3, 12390-4 ASTM C39, AASHTO T22 ve TS EN ISO 7500 standartlarına uygun olarak, son teknolojiler kullanılarak sürekli araştırma ve geliştirme faaliyetleri sonucunda, kullanıcı talepleri de dikkate alınarak üretilmiştir. Basınç dayanım deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normlarının gerekliliklerini de karşılar.

Kullanıcı dostu tasarımlar, yeterli deneyime sahip olmayan operatörlerin de hiç bir sıkıntı yaşamaksızın deney yapabilmesine olanak sağlar

Tüm modeller, TS EN 12390-4, ASTM C39 ve AASHTO T22 standart hükümleri  (cihaz kapasitenin % 10 undan başlaması istenir.) üzerinde,50 kNden başlayan Sınıf 1 kalibrasyon sağlar. Opsiyonel olarak sunulan UTC-0210 yüksek hassasiyetli basınç sensörü ve kalibrasyon prosedürü ile,UTEST yarı otomatik basınç dayanım deney presleri için, tam kapasitenin %1 inden başlayarak tam kapasiteye kadar 1. sınıf kalibrasyon özelliği sağlanabilir. Bu benzersiz performans,  aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

  • Erken yaş beton basınç dayanım deneyleri
  • Eğilme deneyleri (uygun aparatlar kullanılarak),
  • Harç (çimento) basınç dayanım deneyleri (uygun basınç deney aparatları kullanılarak)
  • Karot (küçük çaplı) basınç dayanım deneyleri

Yarı otomatik  basınç dayanım test presleri,  ağır çalışma koşullarına dayanıklı kaynaklı gövde ve  LPI pille çalışabilen dijital okuma üniteli yarı otomatik (motorlu)  hidrolik güç ünitesinden oluşur.

UTC-4221 ve UTC-4321  basınç dayanım test presleri aşağıdakiler ile birlikte verilmektedir;

  • Ø205x90 mm, ø205x50 mm ve Ø 05x30 mm ara mesafe parçaları,
  • UTC-4513 Üst yükleme plakası (Küresel başlıklı)Ø:300mm ve alt yüklemeplakasıØ:300mm

UTC-4221 ve UTC-4321 basınç dayanım deney presleri, UTC-4510, UTC-4511, UTC-4512 ve UTC-4515  üst ve alt yükleme plaka setleri ile birlikte de kullanılabilir.

UTC-6221 ve UTC-6321 basınç dayanım test presleri aşağıdakiler ile birlikte verilmektedir;

  • ø165x90 mm, ø165x50 mm ve 2 adet ø165x30 mm ara mesafe parçaları,
  • UTC-4511Üst yükleme plakası (Küresel başlıklı)Ø:165 mm alt yükleme plakası  Ø:165mm

UTC-6221 ve UTC-6321  basınç dayanım deney presleri; UTC-4510, UTC-4512  ve UTC-4515 üst  ve alt yükleme plaka  setleri ile birlikte de kullanılabilir.

GüvenlikÖzellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi için devre kesme anahtarı

Model

UTC-4221

UTC-4321

UTC-6221

UTC-6321

Kapasite

2000 kN

3000 kN

2000 kN

3000 kN

Standart

TS EN

TS EN

ASTM

ASTM

Yükleme plakaları ve ilâve başlıkların yüzey pürüzlülük değeri

≤ 3.2μm

≤ 3.2μm

≤ 3.2μm

≤ 3.2μm

Alt Yükleme Plakası Boyutu

Ø300 mm

Ø300 mm

Ø165 mm

Ø165 mm

Küresel Yataklı Üst Yükleme Plakası Boyutu

Ø300 mm

Ø300 mm

Ø165 mm

Ø165 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık

340 mm

340 mm

370 mm

370 mm

Piston çapı

250 mm

300 mm

250 mm

300 mm

Maksimum piston hareketi

50 mm

50 mm

50 mm

50 mm

Yatay Açıklık

360 mm

425 mm

360 mm

425 mm

Güç

550 W

550 W

550 W

550 W

Yağ Kapasitesi

20 L

20 L

20 L

20 L

Maksimum Çalışma Basıncı

410 Bar

410 Bar

410 Bar

410 Bar

Boyutlar  ( EnxBoyxYükseklik)

740x500x970 mm

805x540x1050 mm

740x500x970 mm

805x540x1050 mm

Ağırlık

780 kg

1080 kg

760 kg

1060 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır. Numune kenarı, yükleme plakası kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.
