Utest Malzeme Test Cihazları

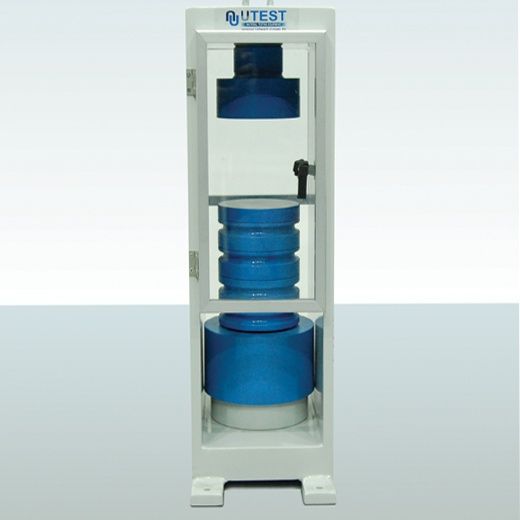

Düşük Kapasiteli Basınç Dayanım Deney Presi Gövdeleri

Ürün Kodu

UTC-4700      600   kN Kapasiteli Gövde
UTC-4710      1500 kN Kapasiteli Gövde

Standartlar

TS EN 12390-3, 12390-4; ASTM C39; BS 1881

UTEST  Basınç Dayanım Test Presi Gövdeleri,  uzun yıllar boyunca ihtiyaç duyulan tekrarlanabilirlikte ve doğrulukta deney sonuçları elde edilmesi  hedeflenerek, sağlam ve stabil bir yapıda tasarlanmış ve üretilmiştir.

Kolay erişim, verimli ve güvenli çalışma koşullarının oluşturulması amacı ile, birlikte kullanılacakları hidrolik güç üniteleri ile veri kontrol ve okuma ünitelerinin, yük gövdeleri sağ yanına konumlandırılması planlanmıştır.

Basınç Dayanım Deney Presi Gövdeleri  aşağıdaki kısımlardan oluşmaktadır;

  • Yük gövdesi
  • Yükleme plakaları
  • Küresel Yataklı Üst Yükleme Plakası
  • Alt Yükleme Plakası
  • Piston ve devre kesme anahtarı ( Limit switch)
  • Ön ve arka koruyucu kapılar
Düşük Kapasiteli Basınç Dayanım Deney Presi Gövdeleri

Modeller

UTC 4700

UTC 4710

Kapasite

600 kN

1500 kN

Gövde Tipi

Kaynaklı Yan Duvarlı

Kaynaklı Yan Duvarlı

Alt Yükleme Plakası  Boyutu ( D )

Ø 165 mm

Ø 216 mm

Küresel Yataklı Üst  Yükleme Plakası Boyutu (C)

Ø 165 mm

Ø 216 mm

Piston çapı

150 mm

230 mm

Maksimum piston hareketi (Stroke)

50 mm

50 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık (E)

340 mm

370 mm

Yatay Açıklık (B)

230 mm

320 mm

Boyutlar  ( EnxBoyxYükseklik) (Axd*xF)

290x500x800 mm

380x500x930 mm

Ağırlık

335 kg

540 kg

(d*) derinlik

Düşük Kapasiteli Basınç Dayanım Test Presi Gövdeleri, aşağıdakiler ile birlikte verilmektedir.

UTC-4700 : 90mm, 50mm, 30mm x Ø165 mm  ara mesafe parçaları

UTC-4710 : 90mm, 50mm, 30mm(2 adet) x Ø165 mm  ara mesafe parçaları

Utest Beton Test Presleri ile her tip beton numunleri test edilebilir.
