Utest Malzeme Test Cihazları

Otomatik Deney Presleri

 Ürün Kodu

UTC-4231

2000 kN Otomatik Basınç Dayanım Deney Presi

TS EN, 220-240 V 50-60 Hz

UTC-6231

2000 kN Otomatik Basınç Dayanım Deney Presi

ASTM, 220-240 V 50-60 Hz

UTC-4331

3000 kN Otomatik Basınç Dayanım Deney Presi

TS EN, 220-240 V 50-60 Hz

UTC-6331

3000 kN Otomatik Basınç Dayanım Deney Presi

ASTM, 220-240 V 50-60 Hz

UTC-0210

Yüksek Hassasiyetli Basınç Sensörü ve Elektroniği

Standartlar

TS EN 12390-3, 12390-4; BS 1881; ASTM C39

UTEST 2000 kN ve 3000 kN  otomatik basınç deney presleri değişik  boyut ve özellikteki  numunelere ait basınç dayanım deneylerinin  güvenilir ve tutarlı bir şekilde gerçekleştirilmesi için tasarlanmıştır. Basınç dayanım deney presleri,  TS EN 12390-3, 12390-4, BS 1881 ve ASTM C39 standardına uygun olarak, son teknolojiler kullanılarak sürekli araştırma ve geliştirme faaliyetleri sonucunda , kullanıcı talepleri de dikkate alınarak üretilmiştir. Basınç dayanım deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normlarının gerekliliklerini de karşılar.

Deneyler, BC 100 Otomatik Kontrol ve Veri Toplama Ünitesi ile veya presler ile birlikte ücretsiz olarak verilen UTEST yazılım ile biligisayar üzerinden gerçekleştirilebilir. UTEST yazılım ile bilgisayar üzerinden deney yapılmasının sağladığı avantajlar (raporlama, grafik çıktısı alma, v.b.) yazılım bölümünde görülebilir.

Kullanıcı dostu tasarımları, yeterli deneyime sahip olmayan operatörlerin de hiç bir sıkıntı yaşamaksızın deney yapabilmesine olanak sağlar. Numunenin alt yükleme plakası üzerine merkezlenerek yerleştirilmesi ve presin çalıştır duruma getirilmesi sonrası, deney için sadece aşağıdaki işlemlerin gerçekleştirilmesi yeterlidir:

  • Deney parametrelerinin ayarlanması
  • Kontrol ünitesindeki “Start/Başlat” butonuna basılması.
  • Makine otomatik olarak hızlı yaklaşımı başlatır; üst yükleme plakası numuneye temas ettiğinde, hızlı yaklaşım sona erer ayarlanan deney hızında yükleme başlar, numune kırıldığında otomotik olarak durur ve başlangıç durumuna döner.
  • Deney sonucu ve deney parametreleri otomatik olarak kaydedilir.

Tüm modeller, TS EN 12390-4, ASTM C39 ve AASHTO T22 standart hükümleri (cihaz kapasitenin % 10 undan başlaması istenir.) üzerinde,  50 kN den başlayan Sınıf 1 kalibrasyon sağlar. Opsiyonel olarak sunulan UTC-0210 yüksek hassasiyetli basınç sensörü ve kalibrasyon prosedürü ile, UTEST yarı otomatik basınç dayanım deney presleri için, tam kapasitenin %1'inden başlayarak tam kapasiteye kadar 1. sınıf kalibrasyon özelliği sağlanabilir. Bu benzersiz performans,  aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

  • Erken yaş beton basınç dayanım deneyleri

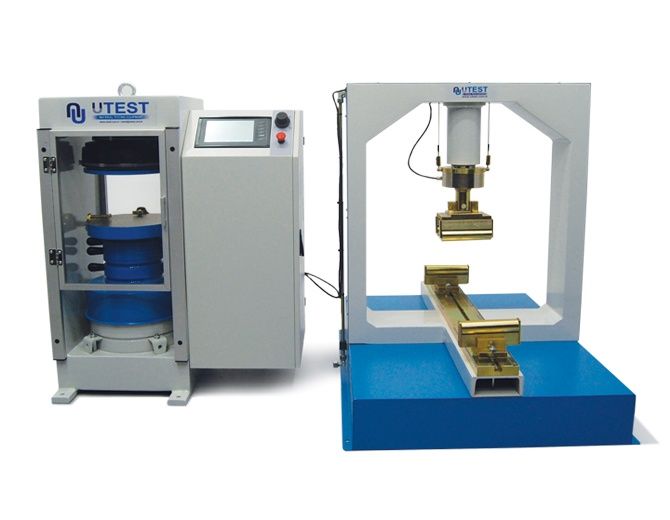

  • Eğilme deneyleri (uygun aparatlar kullanılarak),
  • Harç (çimento) basınç dayanım deneyleri (uygun basınç deney aparatları kullanılarak)
  • Karot (küçük çaplı) basınç dayanım deneyleri

Otomotik  basınç dayanım presleri,  ağır çalışma koşullarına dayanıklı kaynaklı gövde, BC 100 otomatik kontrol üniteli hidrolik güç ünitesinden oluşur.

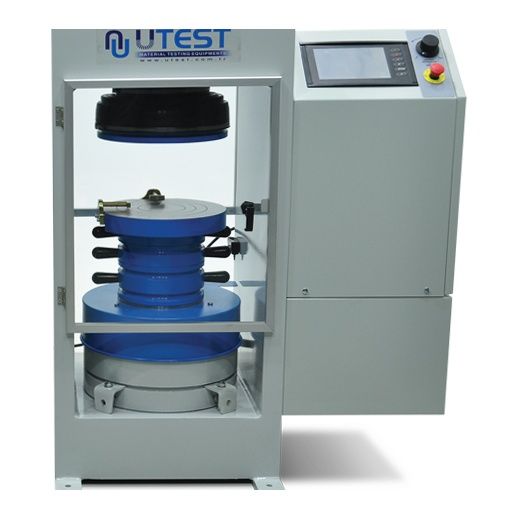

UTC-4231 ve UTC-4331 basınç dayanım deney presleri aşağıdakiller ile birlikte verilmektedir;

  • Ø205x90 mm,  ø205x50 mm ve Ø205x30 mm ara mesafe parçaları,
  • UTC-4513 Üst yükleme plakası (Küresel başlıklı) Ø:300mm ve alt yükleme plakası Ø:300mm

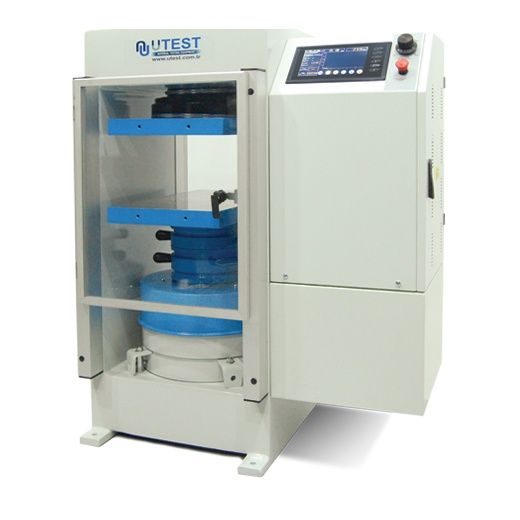

UTC-4231 ve UTC-4331 basınç dayanım deney presleri,  UTC-4510, UTC-4511, UTC-4512 ve UTC-4515 üst ve alt yükleme plaka setleri le birlikte de kullanılabilir.

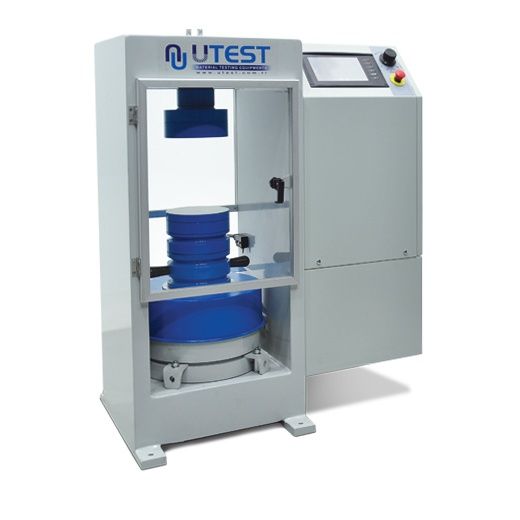

UTC-6231 ve UTC-6331  basınç dayanım deney presleri aşağıdakiller ile birlikte verilmektedir;

  • ø165x90 mm, ø165x50 mm ve ø165x30 mm ara mesafe parçaları,
  • UTC-4511 Üst yükleme plakası (Küresel başlıklı) Ø:165 mm alt yükleme plakası Ø:165mm

UTC-6231 ve UTC-6331 basınç dayanım deney presleri, UTC-4510, UTC-4512 ve UTC-4515 üst ve alt yükleme plaka setleri ile birlikte de kullanılabilir.

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi için devre kesme anahtarı
  • Acil durum durdurma düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması
  • Ön ve arka koruyucu kapılar

Model

UTC-4231

UTC-4331

UTC-6231

UTC-6331

Kapasite

2000 kN

3000 kN

2000 kN

3000 kN

Standart

TS EN

TS EN

ASTM

ASTM

Yükleme plakaları ve ilâve başlıkların yüzey pürüzlülük değeri

≤ 3.2μm

≤ 3.2μm

≤ 3.2μm

≤ 3.2μm

Alt Yükleme Plakası Boyutu

Ø300 mm

Ø300 mm

Ø165 mm

Ø 165  mm

Küresel Yataklı Üst Basınç Plakası Boyutu

Ø300 mm

Ø300 mm

Ø165 mm

Ø165 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık

340 mm

340 mm

370 mm

370 mm

Piston çapı

250 mm

300 mm

250 mm

300 mm

Maksimum piston hareketi

50 mm

50 mm

50 mm

50 mm

Yatay Açıklık

360 mm

425 mm

360 mm

425 mm

Güç

750 W

750 W

750 W

750 W

Yağ Kapasitesi

20 L

20 L

20 L

20 L

Maksimum Çalışma Basıncı

410 Bar

410 Bar

410 Bar

410 Bar

Boyutlar  ( EnxBoyxYükseklik)

810x500x970 mm

875x540x1050 mm

810x500x970 mm

875x540x1050 mm

Ağırlık

795 kg

1095 kg

775 kg

1075 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır.

Numune kenarı, yükleme plakası kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.

Beton test presi her türlü beton küp, silindir, gibi numunelerin test edilmesi için uygundur.
