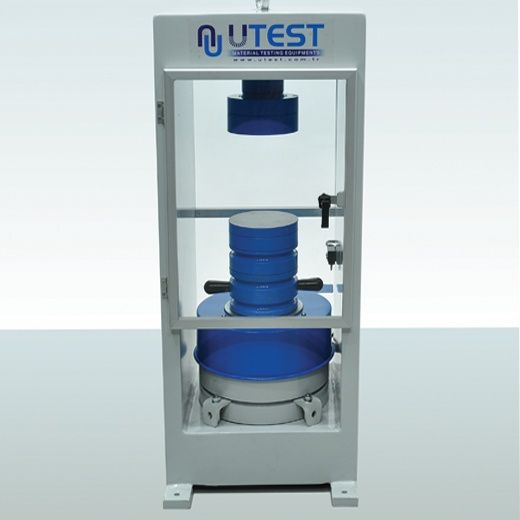

EN Kaynaklı Basınç Dayanım Deney Presi Gövdeleri

Ürün Kodu

UTC-4720      2000 kN Kapasiteli Gövde, TS EN
UTC-4730      3000 kN Kapasiteli Gövde, TS EN

Standartlar

TS EN 12390-3, 12390-4; ASTM C39; BS 1881

UTEST  Basınç Dayanım Test Presi Gövdeleri,  uzun yıllar boyunca ihtiyaç duyulan tekrarlanabilirlikte ve doğrulukta deney sonuçları elde edilmesi  hedeflenerek, sağlam ve stabil bir yapıda tasarlanmış ve üretilmiştir.

Kolay erişim, verimli ve güvenli çalışma koşullarının oluşturulması amacı ile, birlikte kullanılacakları hidrolik güç üniteleri ile veri kontrol ve okuma ünitelerinin, yük gövdeleri sağ yanına konumlandırılması planlanmıştır.

Basınç Dayanım Deney Presi Gövdeleri ( Beton test presi gövdeleri)  aşağıdaki kısımlardan oluşmaktadır;

  • Yük gövdesi
  • Yükleme plakaları
  • Küresel Yataklı Üst Yükleme Plakası
  • Alt Yükleme Plakası
  • Piston ve devre kesme anahtarı ( Limit switch)
  • Ön ve arka koruyucu kapılar
EN Kaynaklı Basınç Dayanım Deney Presi Gövdeleri

Modeller

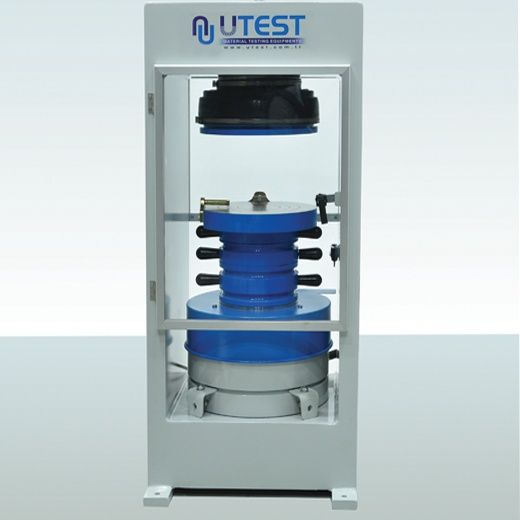

UTC-4720

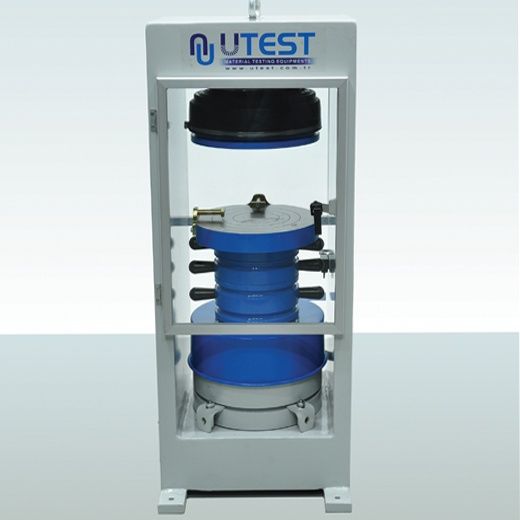

UTC-4730

Kapasite

2000 kN

3000 kN

Gövde Tipi

Kaynaklı Yan Duvarlı

Kaynaklı Yan Duvarlı

Alt Yükleme Plakası  Boyutu ( D )

Ø 300 mm

Ø 300 mm

Küresel Yataklı Üst  Yükleme Plakası Boyutu (C)

Ø 300 mm

Ø 300 mm

Piston çapı

250 mm

300 mm

Maksimum piston hareketi (Stroke)

50 mm

50 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık (E)

340 mm

340 mm

Yatay Açıklık (B)

360 mm

415 mm

Boyutlar  ( EnxBoyxYükseklik) (Axd*xF)

440x500x970 mm

505x540x1050 mm

Ağırlık

710 kg

1010 kg

(d*) derinlik

EN Kaynaklı Beton Test Presi Gövdeleri,  aşağıdakiler ile birlikte verilmektedir.

  • UTC-4720 : 90mm, 50mm, 30mm x Ø205 mm ara mesafe parçaları
  • UTC-4730 : 90mm, 50mm, 30mm x Ø205 mm ara mesafe parçaları
