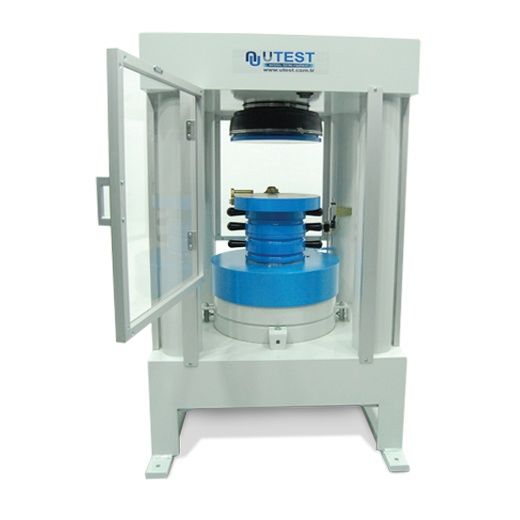

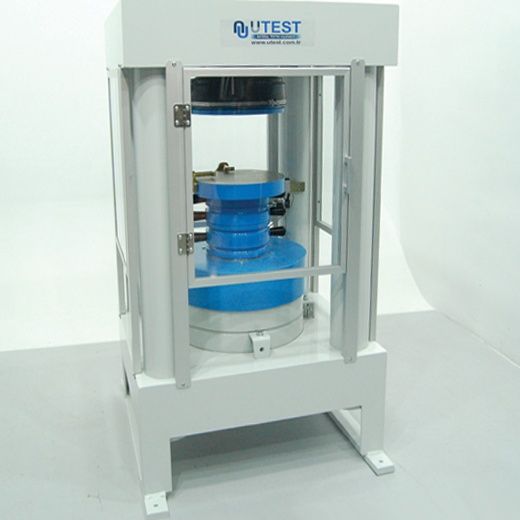

EN Dört Kolunlu Basınç Dayanım Deney Presi Gövdeleri

Ürün Kodu

UTC-5720      2000 kN Kapasiteli  Dört Kolunlu Tip Gövde, TS EN
UTC-5730      3000 kN Kapasiteli  Dört Kolunlu Tip Gövde, TS EN
UTC-5740      4000 kN Kapasiteli  Dört Kolunlu Tip Gövde, TS EN
UTC-5750      5000 kN Kapasiteli  Dört Kolunlu Tip Gövde, TS EN

Standartlar

TS EN 12390-3, 12390-4; ASTM C39; BS 1881

UTEST  Beton test  Presi Gövdeleri,  uzun yıllar boyunca ihtiyaç duyulan tekrarlanabilirlikte ve doğrulukta deney sonuçları elde edilmesi  hedeflenerek, sağlam ve stabil bir yapıda tasarlanmış ve üretilmiştir.

Kolay erişim, verimli ve güvenli çalışma koşullarının oluşturulması amacı ile, birlikte kullanılacakları hidrolik güç üniteleri ile veri kontrol ve okuma ünitelerinin, yük gövdeleri sağ yanına konumlandırılması planlanmıştır.

Basınç Dayanım Deney Presi Gövdeleri (Beton Test Presi Gövdeleri) aşağıdaki kısımlardan oluşmaktadır;

  • Yük gövdesi
  • Yükleme plakaları
  • Küresel Yataklı Üst Yükleme Plakası
  • Alt Yükleme Plakası
  • Piston ve devre kesme anahtarı ( Limit switch)
  • Ön ve arka koruyucu kapılar
EN Dört Kolunlu Basınç Dayanım Deney Presi Gövdeleri

Modeller

UTC-5720

UTC-5730

UTC-5740

UTC-5750

Kapasite

2000 kN

3000 kN

4000 kN

5000 kN

Gövde Tipi

Dört Kolunlu

Dört Kolunlu

Dört Kolunlu

Dört Kolunlu

Alt Yükleme Plakası  Boyutu ( D )

Ø 300 mm

Ø 300 mm

Ø 300 mm

Ø 300 mm

Küresel Yataklı Üst  Yükleme Plakası Boyutu (C)

Ø 300 mm

Ø 300 mm

Ø 300 mm

Ø 300 mm

Piston çapı

300 mm

350 mm

400 mm

420mm

Maksimum piston hareketi (Stroke)

50 mm

50 mm

100 mm

100 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık (E)

340 mm

340 mm

520 mm

520 mm

Yatay Açıklık (B)

385 mm

445 mm

495 mm

515 mm

Boyutlar  ( EnxBoyxYükseklik) (Axd*xF)

630x660x1090 mm

735x670x1140 mm

805x710x1370 mm

865x740x1555 mm

Ağırlık

1030 kg

1800 kg

2350 kg

3150 kg

(d*) derinlik

EN Dört Kolunlu Beton Test  Presi Gövdeleri,  aşağıdakiler ile birlikte verilmektedir.

  • UTC-5720 : 90mm, 50mm, 30mm x Ø205 mm ara mesafe parçaları
  • UTC-5730 : 90mm, 50mm, 30mm x Ø205 mm ara mesafe parçaları
  • UTC-5740 : 90mm, 50mm, 30mm x Ø205 mm ara mesafe parçaları (2’şer adet)
  • UTC-5750 : : 90mm, 50mm, 30mm x Ø205 mm ara mesafe parçaları (2’şer adet)
