Utest Malzeme Test Cihazları

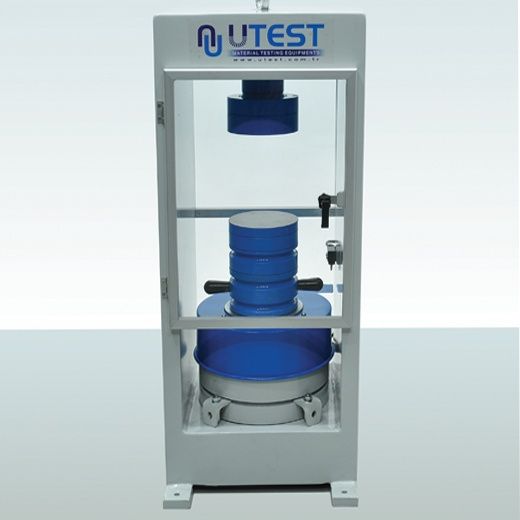

ASTM Basınç Dayanım Deney Presi Gövdeleri

Ürün Kodu

UTC-4721      2000 kN Kapasiteli Gövde, ASTM
UTC-4731      3000 kN Kapasiteli Gövde, ASTM

Standartlar

TS EN 12390-3, 12390-4; ASTM C39; BS 1881

UTEST  Basınç Dayanım Test Presi Gövdeleri,  uzun yıllar boyunca ihtiyaç duyulan tekrarlanabilirlikte ve doğrulukta deney sonuçları elde edilmesi  hedeflenerek, sağlam ve stabil bir yapıda tasarlanmış ve üretilmiştir. 2000kN ve 3000kN kapasiteli beton test presi gövdelerimiz hidrolik ünitelerimiz ile birlikte TS EN 12390-3 12390-4 ASTM C39 BS 1881 Standartlarına uygun olarak testler yapılabilir.

Kolay erişim, verimli ve güvenli çalışma koşullarının oluşturulması amacı ile, birlikte kullanılacakları hidrolik güç üniteleri ile veri kontrol ve okuma ünitelerinin, yük gövdeleri sağ yanına konumlandırılması planlanmıştır.

Basınç Dayanım Deney Presi Gövdeleri  aşağıdaki kısımlardan oluşmaktadır;

  • Yük gövdesi
  • Yükleme plakaları
  • Küresel Yataklı Üst Yükleme Plakası
  • Alt Yükleme Plakası
  • Piston ve devre kesme anahtarı ( Limit switch)
  • Ön ve arka koruyucu kapılar

Astm Basınç Dayanım Deney Presi Gövdeleri

Modeller

UTC-4721

UTC-4731

Kapasite

2000 kN

3000 kN

Gövde Tipi

Kaynaklı Yan Duvarlı

Kaynaklı Yan Duvarlı

Alt Yükleme Plakası  Boyutu ( D )

Ø 165 mm

Ø 165 mm

Küresel Yataklı Üst  Yükleme Plakası Boyutu (C)

Ø 165 mm

Ø 165 mm

Piston çapı

250 mm

300 mm

Maksimum piston hareketi (Stroke)

50 mm

50 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık (E)

370 mm

370 mm

Yatay Açıklık (B)

360 mm

415 mm

Boyutlar  ( EnxBoyxYükseklik) (Axd*xF)

440x500x970 mm

505x540x1050 mm

Ağırlık

690 kg

990 kg

(d*) derinlik

ASTM Basınç Dayanım Deney Presi Gövdeleri,  aşağıdakiler ile birlikte verilmektedir.

UTC-4721 : 90mm, 50mm, 30mm x Ø165 mm  ara mesafe parçaları

UTC-4731 : 90mm, 50mm, 30mm(2 adet) x Ø165 mm  ara mesafe parçaları
