Utest Malzeme Test Cihazları

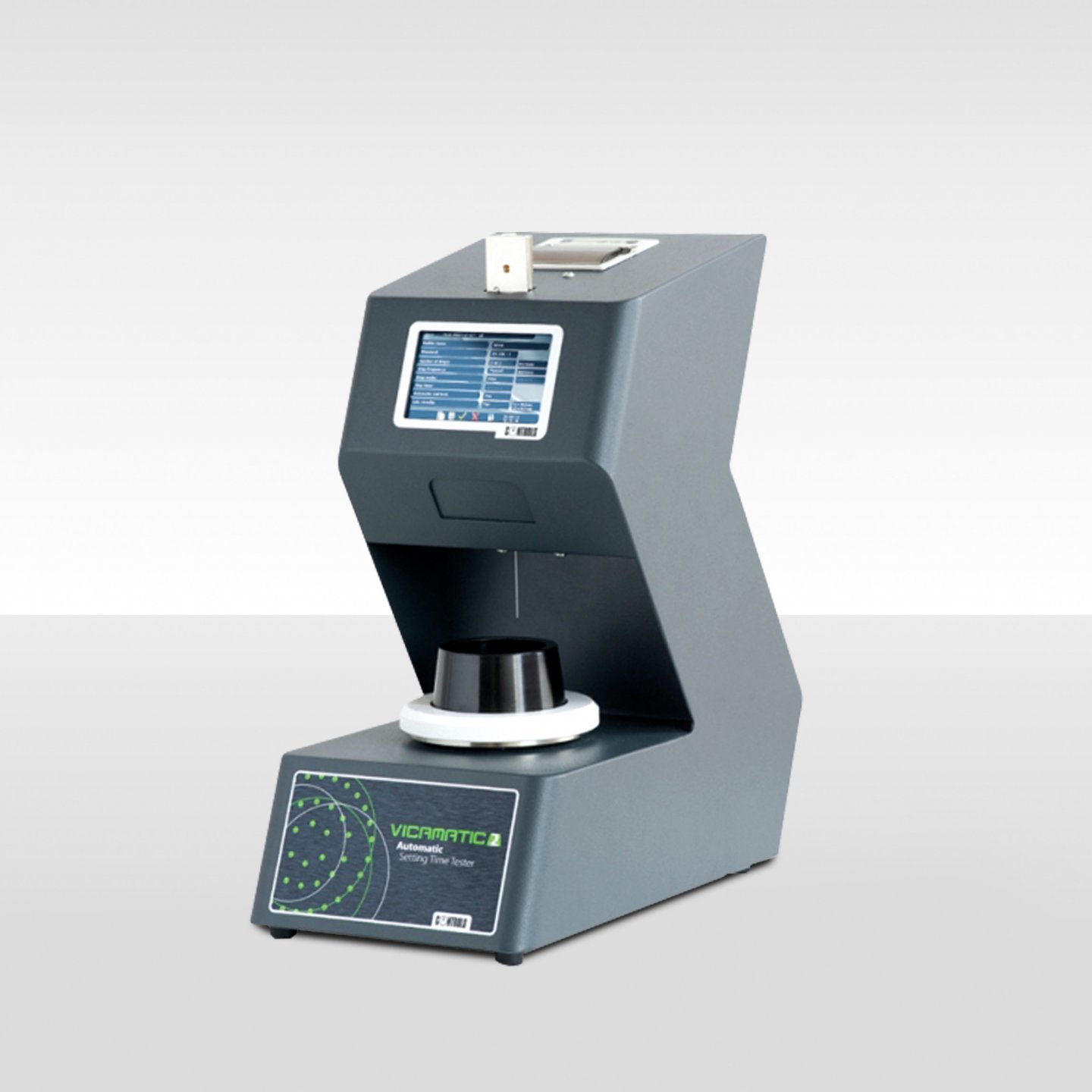

Otomatik Vikat Cihazı

Ürün Kodu

UTCM-0048/E Otomatik Vikat Cihazı (VICAMATIC-2) EN 230 V 50-60 Hz
UTCM-0048/A Otomatik Vikat Cihazı (VICAMATIC-2) ASTM 230 V 50-60 Hz

Standartlar

TS EN 196-3, 13279-2, 480-2; ASTM C191, C187

Çimento/Harç/Alçıtaşı gibi malzemelerin kalite kontrolün da, en önemli parametrelerden biri priz sürelerinin belirlenmesidir.

CVI-TECH felsefesine göre tasarlanan Otomatik Vikat Cihazı, numuneye tanımlı pozisyonlarda, düzenli aralıklarla serbestçe düşen bir iğne ya da proba sahiptir. Batma derinliği 0.1 mm çözünürlüğe sahip bir sensör yardımıyla ölçülür. Sertleşme sürecinde, batma derinliği azalır ve standardlar tarafından tanımlanmış eşik batma derinliklerine ulaşıldığında priz başlangıç ve bitiş süreleri ölçülür ve kaydedilir.

Vicat Kalıbı yüksekliği 40 mm, üst iç çapı 70 mm ve alt iç çapı 80 mm olan kesik koni şeklindedir. Kıvam sondası alüminyum vardır. Cihaz, vicat kalıbının istenildiğinde su kabı içinde test yapılmasına olanak verecek şekilde tasarlanmıştır. Cihaz ile beraber en az 100 adet kayıt tablası verilir. Vicat kalıbının istenildiğinde su kabı içinde test yapılmasına olanak verecek şekilde tasarlanmıştır.

 Ana Özellikler
  • Yeni geliştirilen CVI-TECH felsefesine dayanan fonksiyonel ve ergonomik tasarım
  • Kullanımda esneklik ve üstün performans sağlayan gelişmiş elektronik teknolojisi
  • Kolay kullanımlı çift arayüz: büyük boy 4.3” dokunmatik renkli ekran ve bilgisayar ile uzaktan kumanda modu
  • Bilgisayarda veri işleme için VICASOFT yazılımıyla birlikte
  • VICASOFT-PREMIUM yazılımıyla (OPSİYONEL) 32 adede kadar bağımsız cihaz tek bir bilgisayara LAN portu ve Hub kullanılarak bağlanabilir. Tüm üniteler uzaktan kontrol edilir. Çoklu-deney ağı, verimliliği artırır.
  • Opsiyonel bir aksesuar olan dahili yazıcı sayesinde sonuçlar ve priz alma süresi grafiği şeklinde ve sayısal formatta alınabilir
  • Kolay ayarlanma ve kullanıcı tanımlı profiller hızlı deney başlangıcına izin verir
  • Deney alanına kolay ulaşılabilirlik
  • Başlangıç ve bitiş priz sürelerinin otomatik belirlenmesi

UTCM-0048/E TS EN 196-3 standardına uygun aksesuarlar ile birlikte verilmektedir: 1.13 mm çapında priz başlangıç iğnesi, kalıp ve VICASOFT-BASIC yazılımı

UTCM-0048/A ASTM C 191 standardına uygun aksesuarlar ile birlikte verilmektedir: 1.00 mm çapında priz iğnesi, kalıp ve VICASOFT-BASIC yazılımı

Boyutlar

200x400x410

Ağırlık (Yaklaşık)

10 kg

Güç

50 W

Teknik Özellikler
  • Dokunmatik, renkli büyük boy (4.3”) ekran
  • Tek ünite için LAN-RS 232 portundan doğrudan bilgisayar bağlantısı veya 32 adet bağımsız ünitenin LAN hub a bağlanarak network oluşturup tek bir bilgisayar ile kontrol olanağı (LAN kablosu dahildir)
  • USB port ile kalem sürücü üzerine veri depolama
  • Kullanıcı tarafından tanımlanan gereksinimlere uygun olarak özelleştirilip saklanabilen deney prosedürleri
  • Deney sonuçlarını ve priz alma grafiğini gösteren çıktı alınabilen dahili yazıcı olanağı (Opsiyonel)
  • Kolayca ulaşılabilen geniş deney alanı
  • Programlanabilir batma derinliği limitlerinde otomatik başlangıç ve bitiş priz süresi hesabı
  • Geniş aksesuar seçeneği; TS EN ve ASTM/AASHTO parçaları, suda deney kiti, iğne temizleme aparatı, dahili yazıcı, kıvam tayini ve alçı deneyi için problar
  • Minimum batma oranı: 10 saniye
  • Encoder ile batma derinliği ölçümü
  • Sürekli iğne temizleme ve suda test için komple aksesuar seti ile birlikte verilir.
Yazılım Özellikleri
  • Kolayca programlanabilen özelleştirilebilir deney profilleri, gelecek deneyler için geri çağrılabilir ve aşağıdaki özellikleri içerir:
    • Deney başlangıç zamanı geciktirme ayarı
    • Batma noktası pozisyonları
    • Manuel veya otomatik batma oranı
    • Serbest veya kontrollü düşme modu
    • Numune içinde bekleme aralıkları
    • Deney bitişini otomatik algılama
    • Başlangıç ve bitiş priz sürelerinin otomatik ölçümü
  • Deney verileri: deney numarası, kullanıcı, müşteri, tarih, saat, çimento tipi, su yüzdesi, gecikme
  • Kolay kullanımlı kalibrasyon menüsü
  • Saat takvim
  • Çoklu dil seçeneği
Aksesuarlar
  • UTCM-0048/01 Sürekli İğne Temizleme ve Suda Deney Aksesuar Seti
  • UTCM-0048/02 LAN Hub, 7 adete kadar VICAMATIC-2 ünitesi bilgisayar bağlantısı için. Çoklu hub ağı kurulması halinde her bir hub’a en fazla 6 adet VICAMATIC-2 bağlanabilir. Hub dan bilgisayara kadar olan Hub kablosu dahildir. Her VICAMATIC-2, LAN kablosu ile birlikte verilmektedir.
  • UTCM-0048/03 Otomatik Vikat Cihazı (VICAMATIC-2) için Seri Yazıcı Ekleme Opsiyonu. Deney ayarlarını ve sonuçlarını hem sayısal hem de grafik (batma derinliği/zaman ) formatta çıktı alma olanağı. Fabrikada montaj gerektirir.
  • UTCM-0048/04 Priz süresi bitiş iğnesi, TS EN
  • UTCM-0048/05 Silindirik Sonda, kıvam deneyi için
  • UTCM-0048/06 İlave Ağırlık 700 gr. TS EN 480-2
  • UTCM-0048/07 Termostatik Su Banyosu, 2 adet VICAMATIC cihazını besleyebilir kapasitede. 230V/50-60Hz/1faz
  • UTCM-0048/08 Konik Penetrasyon Probu, 8 mm çap x 50 mm. TS EN 13279 standardına uygun alçı deneyi için. 100 g kalibre edilmiş ağırlık ile birlikte.
  • UTCM-0048/09 VICASOFT-PREMIUM Yazılım. 32 adete kadar VICAMATIC-2 ünitesinin PC bağlantısı için (Her bir ünitenin uzaktan kontrolunu, veri toplanmasını, deney raporları çıktısı hazırlanmasını kapsar). Bilgisayar LAN-portuna bağlantı için, her bir VICAMATIC-2, LAN kablosu ile birlikte verilir. 32 adete kadar VICAMATIC-2 için, LAN-hub gereklidir. LAN-hub üzerindeki port sayısı kadar cihaz, PC’ye bağlanabilir. LAN-hub ayrıca tedarik edilmelidir.
Yedek Parçalar

UTCM-0048/10 - Priz süresi başlangıç iğnesi, 1.13 mm dia. TS EN
UTCM-0048/11 - Priz süresi iğnesi, 1 mm dia. ASTM/AASHTO
UTCM-0048/12 - Plastik Kalıp, TS EN
UTCM-0048/13 - Plastik Kalıp, ASTM/AASHTO
UTCM- 0048/14 - Taban Plakası, Cam
UTCM- 0048/15 - Yedek Taban Plakası, Su içinde deney için.
