Multipleks Cihazı, BC100 TFT Grafik Veri Toplama ve Kontrol Sistemli, 50 kN

Ürün Kodu

UTM-0108

Multipleks Cihazı, Servo Motor,

BC100 TFT Grafik Veri Toplama ve Kontrol Sistemi

BC100, 50 kN

UTM-0115

Basma Deney Plakaları,

tek eksenli ve serbest basınç deneyleri için

UTS-0870

CBR Penetrasyon Pistonu,

CBR Deneylerini yapmak için

UTAS-0057

Kırma Başlığı, döküm tipi,

4" marshall numuneleri için,

akma ölçer yerleştirme yuvalı

UTAS-0058

Kırma Başlığı, döküm tipi,

6" marshall numuneleri için,

akma ölçer yerleştirme yuvalı

UTGM-0010

Yük Hücresi, 5 kN kapasiteli

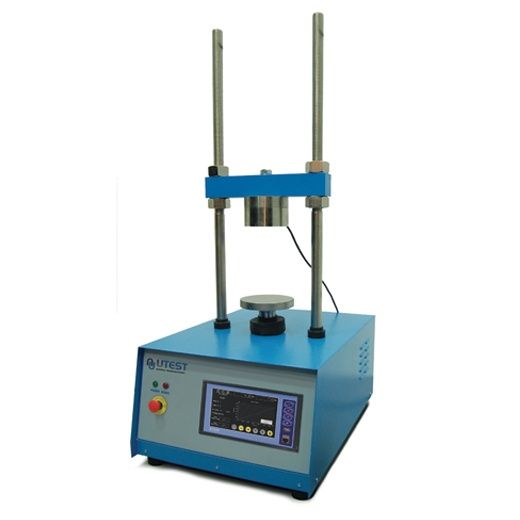

Multipleks Cihazı ile tek eksenli, üç eksenli, CBR ve Marshall deneyleri yapılır. 50 kN kapasiteli Multipleks Cihazı servo motor ve TFT grafik ekranlı BC-100 veri toplama sistemi ve kontrol sisteminden oluşmaktadır.  Tek eksenli, üç eksenli, CBR ve Marshall deneylerine uygun deney hızı 0.00001-51 mm/dk. arasında ayarlanabilir ve uygun aparatlarla benzer deneyleri de yapabilir. Cihaz ayrıca yük kontrollü deneyler de yapabilmektedir. UTM-0108 Multipleks Cihazı ayarlanabilir üst çapraz kiriş ve iki sütunlu yapısıyla sağlam ve kompakt bir çerçeveden oluşur.

Deney aksesuarları yapılacak deneye göre ayrıca sipariş edilmelidir:

UTM-0108 Multipleks Cihazı aşağıdakiler ile birlikte verilmektedir:

  • Yük Hücresi, 50 kN
  • Deplasman Sensörü , 25x0,001 mm

Deney Hızı

0.00001-51 mm/dk. arasında ayarlanabilir

Kapasite

50 kN

Ölçüler

550x700x1200 mm

Ağırlık

102 kg

Tek Eksenli deneyi yapmak için;

UTM-0115

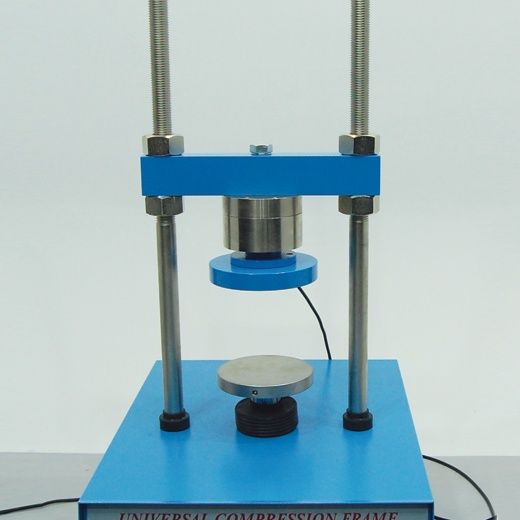

Basma Deney Plakaları, Multipleks deney cihazında tek eksenli basma deneyleri yapmakta kullanılır. Plakalarda oynar başlık bulunmaktadır.

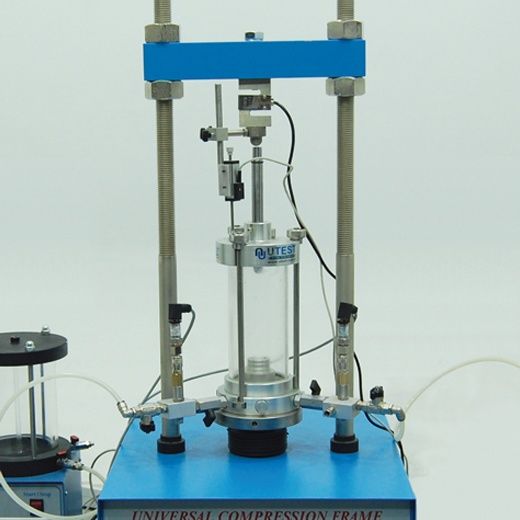

Üç Eksenli deneyi yapmak için;



Açıklama

UU

UU-CU-CD

UTGM-0010

Yük Hücresi, 5 kN

1

1

UTGM-0062

25 mm kapasiteli deplasman ölçer

1

1

UTS-0400, UTS-0401

Üç Eksenli Deney Hücresi (**)

1

1

UTS-0405

Tek Bağlantı Hatlı Blok,3 Eksenli Deney Hücreleri için

1

-

UTS-0406

Üç Bağlantı Hatlı Blok, 3 Eksenli Deney Hücreleri için

-

1

UTGM-0110

Basınç Ölçüm Sensörü

1

3

UTS-0408

Yağ/Su Sabit Basınç Ünitesi,1700 kPa

1

2

UTS-0415

Otomatik Hacim Değişim Ünitesi

-

1

UTG-0320

Statik Unilogger, 8 kanal

-

1

UTS-0416

Yazılım, Üç Eksenli UU Deneyleri için

1

1

UTS-0417

Yazılım, Üç Eksenli CU-CD Deneyleri için

-

1

UTS-1330 ve

UTGP-1140

Hava Alma Tankı, 7 L ve Hortum

1

1

* UTM-0108, UTGM-0025 50 kN Yük Hücresi, UTGM-0062 25 mm Lineer Potansiyometrik Deplasman Sensörü ve UTC-4930 BC 100 TFT Veri Toplama ve Kontrol Ünitesi ile birlikte verilir.

** 38-50 mm çaplı numuneler için, UTS-0400 Üç eksenli deney hücresi,70-100 mm çaplı numuneler için, UTS-0401 Üç eksenli deney hücresi uygundur.

Havası alınmış su ile deney yapılmasında kullanılabilecek,  opsiyonel aparatlar için sayfa 32'ye  bakınız.

Hücre aksesuarları ve numune hazırlama aparatları için sayfa 29'a  bakınız.

Marshall deneyi yapmak için;

UTAS-0057

Kırma Başlığı, döküm tipi, 4" marshall numuneleri için, akma ölçer yerleştirme yuvalı

UTAS-0058

Kırma Başlığı, döküm tipi, 6" marshall numuneleri için, akma ölçer yerleştirme yuvalı



Kırma Başlığı için adaptör

CBR deneyi yapmak için;

UTM-0870

CBR Penetrasyon Pistonu CBR Deneylerini yapmak için uygun,

BC-100 TFT Grafik Ekranlı Veri Toplama ve Kontrol Ünitesi

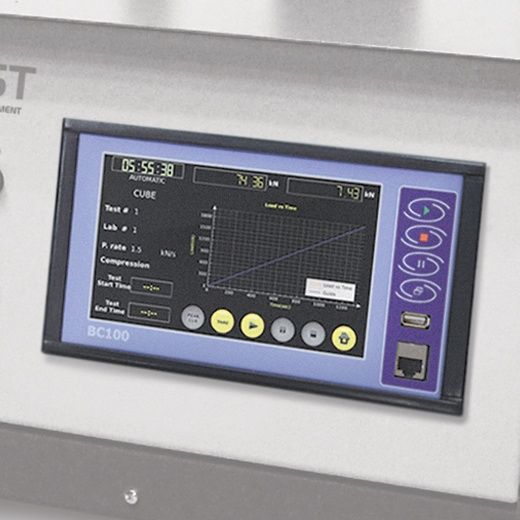

BC -100 TFT Grafik Ekranlı Veri Toplama ve Kontrol Ünitesi cihaz üzerine yerleştirilmiş basınç, deplasman sensörleri ve yük hücrelerinden alınan veriyi işlemek ve makineyi kontrol etmek için tasarlanmıştır.

BC -100 tüm işlemleri 800x480 pikselli, 65535 renk çözünürlüklü, dokunmatik ekranlı ve fonksiyon tuşları bulunan ön panel üzerinden kontrol edilir.  Yük hücreleri, basınç ya da deplasman sensörleri için eş zamanlı çalışabilen ve cihazın üretim aplikasyonundan bağımsız 4 analog kanalı bulunur.

BC-100 kolay bir kullanım menüsüne sahiptir.  “Tüm menü” seçeneği görüntüleri aynı anda listeler, “operatör” seçeneği etkinleştirmek veya deney parametrelerini ayarlarken sayısal bir değer girmek için sorunsuz bir şekilde gerekli seçeneğe erişme olanağı sağlar. BC 100 dijital grafik ekranı gerçek zamanlı “Yük & Zaman”, “Yük & Deplasman” veya “Gerilme & Zaman” eğrilerini gösterebilir.

BC-100 ünitesi birçok ek benzersiz özellikler sunar. Dahili hafızasına 10000 den fazla deney verisi kaydedebilirsiniz.  BC-100 Ünitesi mürekkep püskürtmeli ve lazer yazıcılar dahil piyasada yaygın bulunan birçok USB girişli yazıcıyı destekler.  Dahili internet protokolü paketi sayesinde, BC-100 Ünitesinin her özelliği internet tabanlı olarak dünyanın her yerinden uzaktan kontrol edilebilir.

  • %2’den tam kapasiteye kadar Sınıf 1 kalibrasyon aralığı
  • Azami 80mm piston hareketi
  • Kolonlar arası 260mm mesafe
Ana Özellikler
  • Deplasman veya yük kontrollü deney olanağı,
  • 00001 ila 50.8 mm/dakika aralığında deplasman hızı kontrolü
  • 01 ila 2kN/saniye aralığında yükleme hızı kontrolü (numune sertliğine bağlı olarak)

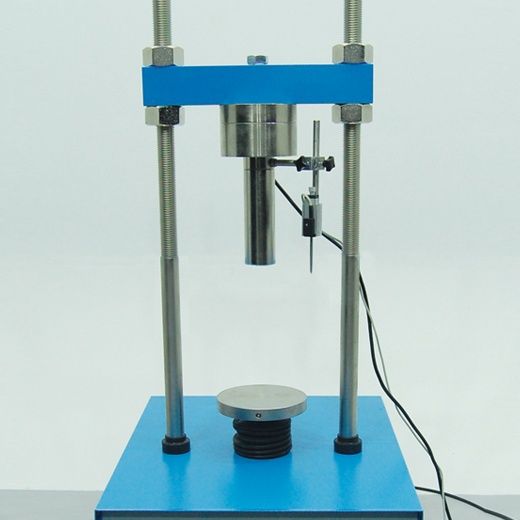

CBR Deneyi için kullanılırken

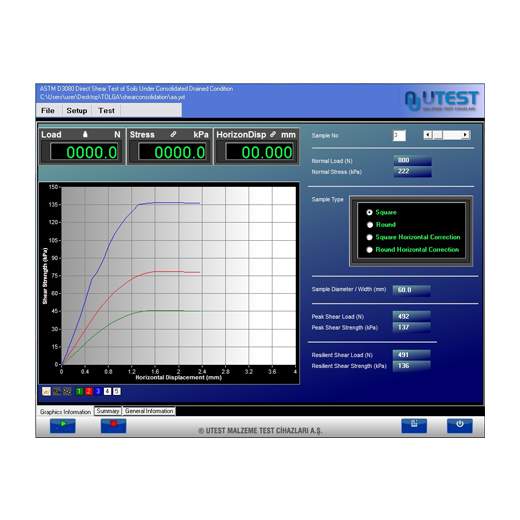

  • Doğrulanmış CBR 2.5 ve 5mm değerlerinde hesaplama, 0.625, 1.25, 1.875, 2.5, 3.75, 5, 7.5, 10, 12.5 mm yük değerlerinde dijital birim kaydı,
  • İlgili deplasmanlara karşılık gelen yük verilerinin grafiğin doğrusal bölgesine göre düzeltilmesi,
  • 5 mm ve 5mm de % CBR verisinin otomatik hesaplanması ve kaydedilmesi

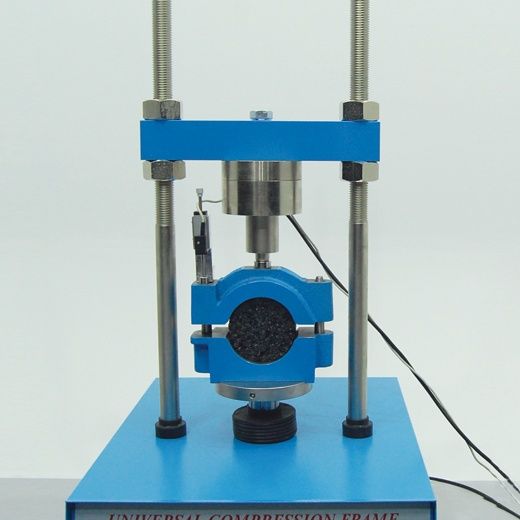

Marshall Deneyi için kullanılırken

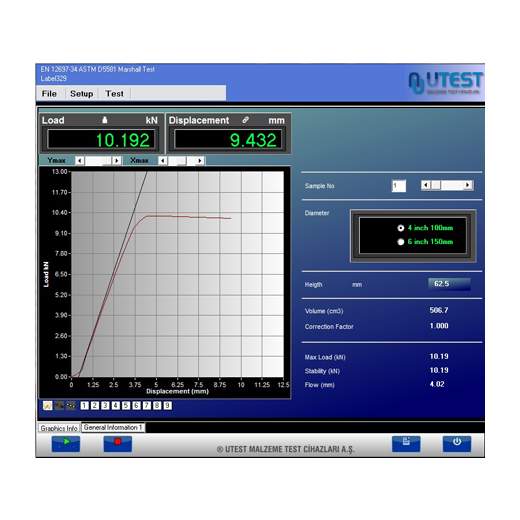

  • Akma ve stabilite değerlerini otomatik hesaplar,

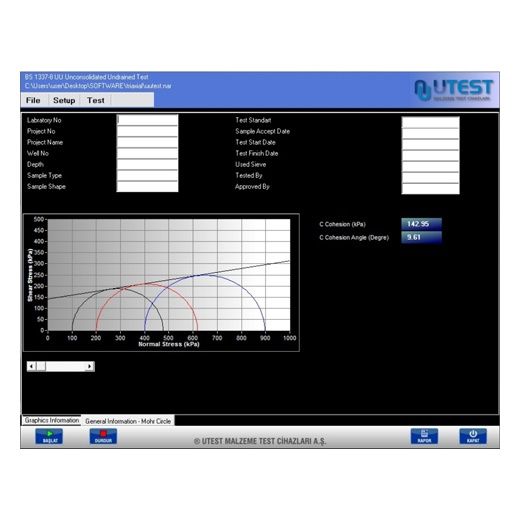

Üç Eksenli Deneyi için kullanılırken

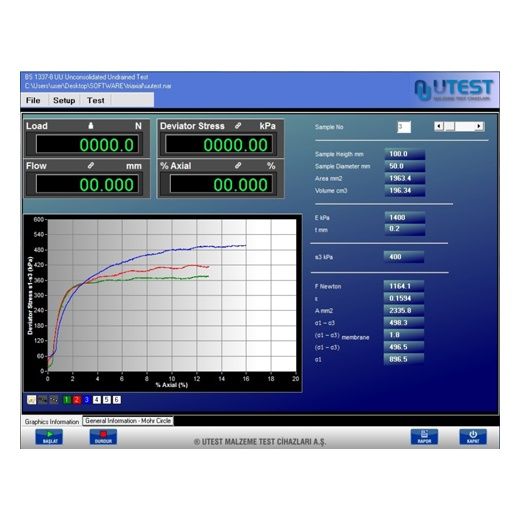

  • Deplasman sensörüne göre düzeltilmiş gerilim değerinin gösterilmesi

Cihaz farklı numune türlerinde yük kontrollü olarak kullanıldığı zamanlar

  • Gerilim değerinin görüntülenmesi
  • Gerçek zamanlı grafik görüntüsü,
  • 32-bit ARM RISC mimarili işlemci kartı,
  • 000 deney sonucuna kadar sabit depolama kapasitesi,
  • Farklı yük hücreleri veya basınç sensörleri için 4 analog kanal. (Eşzamanlı kullanılabilen kanallar cihazın üretimdeki aplikasyonundan bağımsızdır. Yüksek kapasiteli yük hücresi için bir analog kanal, deplasman sensörü için bir analog kanal, düşük kapasiteli yük hücresi için bir analog kanal ve sabit basınç ünitesinin basınç ölçeri için bir adet analog kanal.)
  • Yük hücresi, basınç sensörü, strain gauge tabanlı sensör, potansiyometrik sensör ve voltaj ve akım vericileri için programlanabilir dijital kazanç ayarı,
  • Her kanal için 256000 nokta çözünürlük,
  • Her kanal için saniyede 10 veri toplama,
  • Ethernet bağlantılı PC ara yüzü,
  • 800x480 çözünürlük, 65535 renk TFT-LCD dokunmatik ekran,
  • 4 ana fonksiyon tuşu,
  • Çoklu dil desteği,
  • 3 farklı birim seçim desteği; kN, Ton ve Libre,
  • Gerçek zamanlı saat ve tarih,
  • Deney sonucu görselleştirme ve bellek yönetim arayüzü,
  • Ethernet üzerinden uzaktan bağlantı olanağı,
  • Test sonucu alma ve Eprom güncelleştirmesi için USB flash bellek,
  • USB bağlantılı mürekkep püskürtmeli ve lazer yazıcılar için USB yazıcı desteği, (uygun modeller için lütfen irtibata geçiniz.)
  • Deney sırasında gerçek zamanlı video kaydı için kamera desteği, (uygun modeller için lütfen irtibata geçiniz)
  • Deney kontrolü ve ileri düzey raporlama için ücretsiz yazılım.

Marshall, CBR, Üç Eksenli (UU, CU, CD), Tek eksenli vb dahil olmak üzere tüm UTEST yazılımları Multipleks cihazları ile kullanılabilir.
