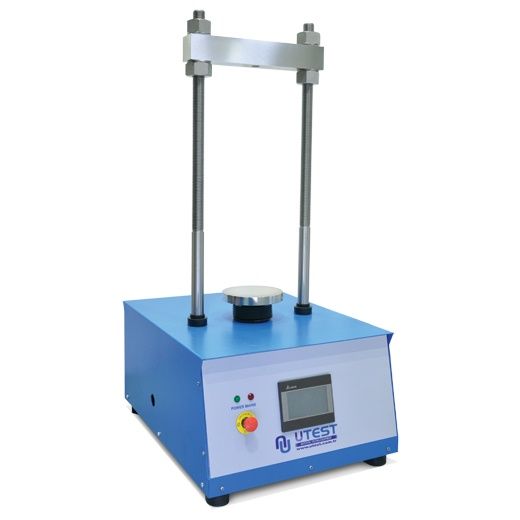

Multipleks Cihazı, LCD Kontrol Sistemli

Ürün Kodu

UTM-0107

Multipleks Cihazı Gövdesi,

Servo Motor ve LCD Kontrol Sistemi 50 kN

UTS-0870

CBR Penetrasyon Pistonu

CBR Deneylerini yapmak için uygun,

UTM-0115

Basma Deney Plakaları Kontrol Sistemi ile, 50 kN

UTAS-0057

Kırma Başlığı, döküm tipi,

4" marshall numuneleri için,

akma ölçer yerleştirme yuvalı

UTAS-0058

Kırma Başlığı, döküm tipi,

6" marshall numuneleri için,

akma ölçer yerleştirme yuvalı

Multipleks Cihazı ile tek eksenli, üç eksenli, CBR ve Marshall deneyleri yapılır. 50 kN kapasiteli Multipleks Cihazı servo motor ve LCD grafik ekranlı veri toplama ve kontrol sisteminden oluşmaktadır.  Tek eksenli, üç eksenli, CBR ve Marshall deneylerine uygun deney hızı 0.00001-51 mm/dk. arasında ayarlanabilir.

Analog ölçümler yapılması için gövde ile beraber yük halkası ile komparatör saati ayrıca sipariş edilmelidir.

Eğer cihaz bir datalogger ile kullanılacaksa yük hücresi, deplasman sensörleri ve unilogger (UTG-0325) ayrıca sipariş edilmelidir.

Sensörler tamamlandıktan sonra ilgili aksesuarlar eklenerek UTM-0107 cihazı ile tek eksenli, üç eksenli, CBR ve Marshall deneyleri yapılabilir. Deney aksesuvarları ilgili testlere göre ayrıca sipariş edilmelidir.

Deney Hızı

0.00001-51 mm/dk. arasında ayarlanabilir

Kapasite

50 kN

Ölçüler

550x700x1200 mm

Ağırlık

102 kg

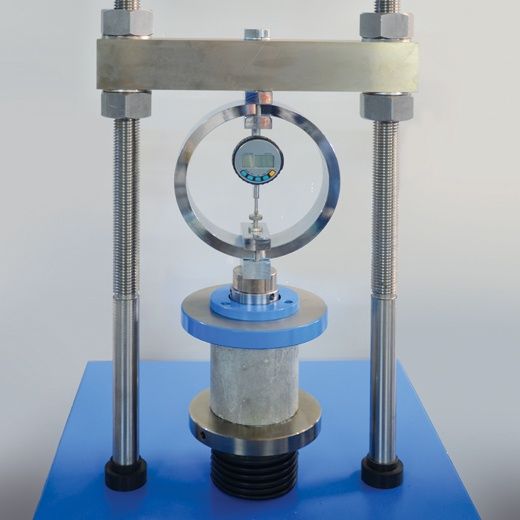

Tek Eksenli deneyi yapmak için:

UTM-0115

Basma Deney Plakaları, Multipleks deney cihazında tek eksenli basma deneyleri yapmakta kullanılır. Plakalarda oynar başlık bulunmaktadır.

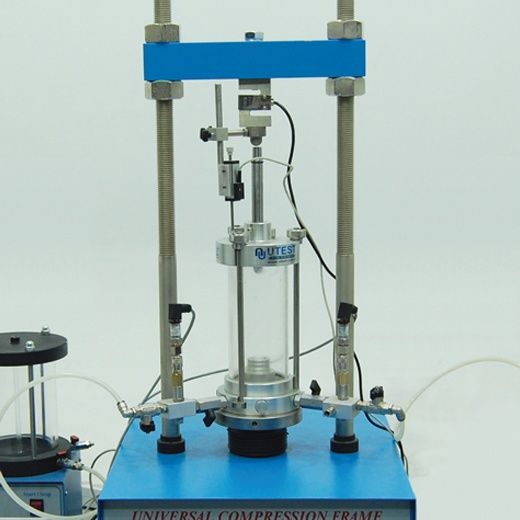

Üç Eksenli deneyi yapmak için;



Açıklama

UU

UU-CU-CD

UTGM-0010

Yük Hücresi, 5 kN

1

1

UTGM-0062

25 mm kapasiteli deplasman ölçer

1

1

UTS-0400, UTS-0401

Üç Eksenli Deney Hücresi (**)

1

1

UTS-0405

Tek Bağlantı Hatlı Blok,3 Eksenli Deney Hücreleri için

1

-

UTS-0406

Üç Bağlantı Hatlı Blok, 3 Eksenli Deney Hücreleri için

-

1

UTGM-0110

Basınç Ölçüm Sensörü

1

3

UTS-0408

Yağ/Su Sabit Basınç Ünitesi,1700 kPa

1

2

UTS-0415

Otomatik Hacim Değişim Ünitesi

-

1

UTG-0325

Statik Unilogger, 8 kanal

-

1

UTS-0416

Yazılım, Üç Eksenli UU Deneyleri için

1

1

UTS-0417

Yazılım, Üç Eksenli CU-CD Deneyleri için

-

1

UTS-1330 ve

UTGP-1140

Hava Alma Tankı, 7 L ve Hortum

1

1

* UTM-0108, UTGM-0025 50 kN Yük Hücresi, UTGM-0062 25 mm Lineer Potansiyometrik Deplasman Sensörü ve UTC-4930 BC 100 TFT Veri Toplama ve Kontrol Ünitesi ile birlikte verilir.

** 38-50 mm çaplı numuneler için, UTS-0400 Üç eksenli deney hücresi,70-100 mm çaplı numuneler için, UTS-0401 Üç eksenli deney hücresi uygundur.

Havası alınmış su ile deney yapılmasında kullanılabilecek,  opsiyonel aparatlar için sayfa 32'ye  bakınız.

Hücre aksesuarları ve numune hazırlama aparatları için sayfa 29'a  bakınız.

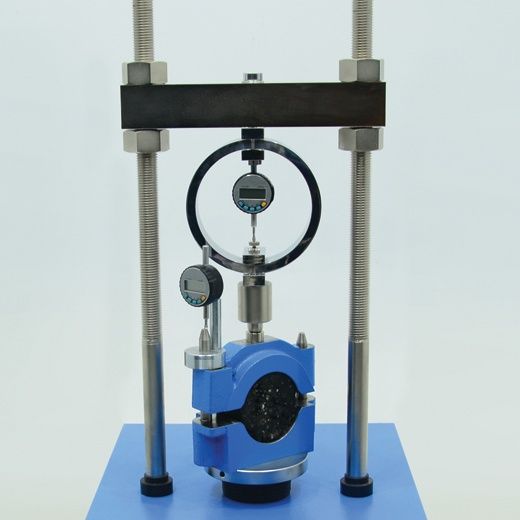

Marshall deneyi yapmak için:

UTAS-0057

Kırma Başlığı, döküm tipi, 4" marshall numuneleri için, akma ölçer yerleştirme yuvalı

UTAS-0058

Kırma Başlığı, döküm tipi, 6" marshall numuneleri için, akma ölçer yerleştirme yuvalı



Kırma Başlığı için adaptör

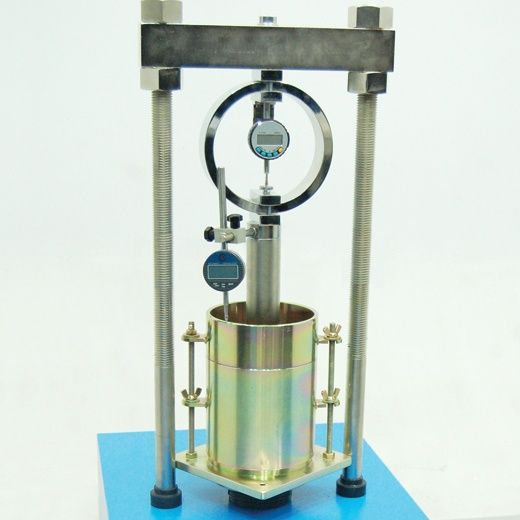

CBR deneyi yapmak için:

UTM-0870

CBR Penetrasyon Pistonu CBR Deneylerini yapmak için uygun,
