Elektromekanik Üniversal Deney Cihazı

Ürün Kodu

UTM-8050

Elektromekanik Üniversal Deney Cihazı,

50 kN, 220-240V, 50-60Hz, 1 faz.

UTM-8300

Elektromekanik Üniversal Deney Cihazı,

300 kN, 220-240V, 50-60Hz, 1 faz.

Standartlar

EN ISO 6892-1, EN ISO 15630-1, EN ISO 7500-1

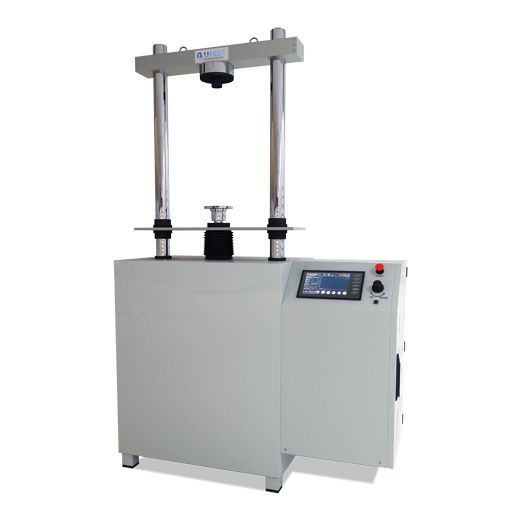

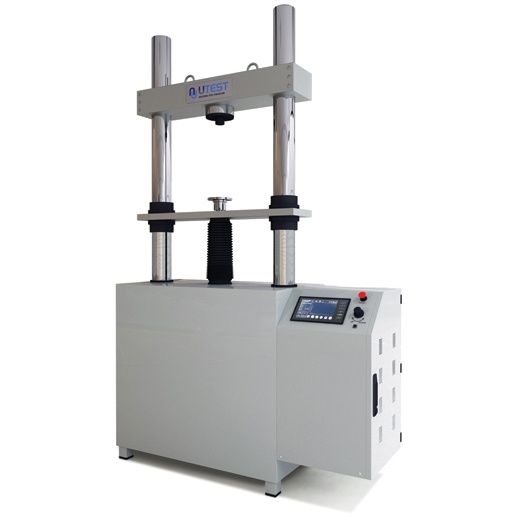

UTM-8050, 50 kN ve UTM-8300, 300 kN kapasiteli tam otomatik UTEST Elektromekanik Üniversal Deney Cihazları geniş bir malzeme yelpazesinde yük ya da deplasman kontrollü çekme, basma ve eğilme deneyleri için Ar-Ge laboratuvarları, üniversite laboratuvarları, enstitü laboratuvarları ve kalite kontrol laboratuvarlarının ihtiyacı karşılamak için tasarlanan çok yönlü cihazlardır. UTM-80540 ve UTM-8300 model Elektromekanik Üniversal Deney Cihazları uygun aksesuarlar kullanılması koşulu ile çeşitli malzemelerin (metal, plastik, tekstil, ahşap vs.) çekme deneylerini yapabilir. Bu tarz cihazlar çekme deneyleri yanı sıra genel olarak çelik, zemin, beton, çimento, asfalt ve benzer malzemelerin uygun aksesuarlar kullanılarak basma ve eğilme deneylerini de yapılabilir.

Elektromekanik Üniversal Deney Cihazları üst kirişin birleştirdiği sağlam 2 kolondan, dijital grafik veri toplama ve kontrol sisteminden oluşmaktadır. Üst kiriş ile farklı deneyler yapmak için dikey deney mesafesi ayarı yapılır. Kullanıcı ayrıca dikey deney mesafesini servomotorla beslenen dönen vidalı milli elektromekanik bir sistem ile hareket eden alt kiriş ayarlayabilir.

Gelişmiş kapalı çevrim kontrol sistemi numune üzerinde yük ve deplasman hız oranını kesin olarak sağlar.

Her iki modelde de üst kirişte bulunan Yük Hücresi ile yük, servo motor üzerine monte edilen enkoder ile deplasman ölçümü yapılır.

Operatör, bilgisayarda yüklü gelişmiş mikroişlemci kontrolü ve malzeme deney yazılımı ile deney sırasında büyük esnekliğe sahip olacaktır.

Cihaz yüksek hassasiyete sahip bir Yük Hücresi ile gelmektedir. Çeneler, ekstensometreler ve gerekli diğere aksesuarlar ayrıca sipariş edilmelidir.

GÖVDE ÖZELLİKLERİ



UTM-8050

UTM-8300

Maksimum Yük

50 kN

300 kN

Maksimum Dikey Deney Alanı (aksesuarsız, alt kiriş orta strokta)

650 mm

850 mm

Kolonlar arası Mesafe

440 mm

630 mm

Kiriş Hareketi

400 mm

200 mm

Deney Hızı

0-100 mm/dk.

0-75 mm/dk.

Yük Hızı

0.001-2kN/s (numune sertliğine bağlı olarak)

0.001-10 kN/s (numune sertliğine bağlı olarak)

Cihaz Sınıfı

Sınıf 1 (kapasitenin %1 den başlayarak)

Sınıf 1 (kapasitenin %1 den başlayarak)

Enkoder Çözünürlüğü

0.001 mm

0.001 mm

Enkoder Doğruluğu

0.01 mm

0.01 mm

Elektriksel Gereklilik

220-240, 50-60 Hz, 1 faz

220-240, 50-60 Hz, 1 faz

Boyutlar

1100x450x1860

1300x520x2300

Ağırlık

400 kg

800 kg

UTM-8050;

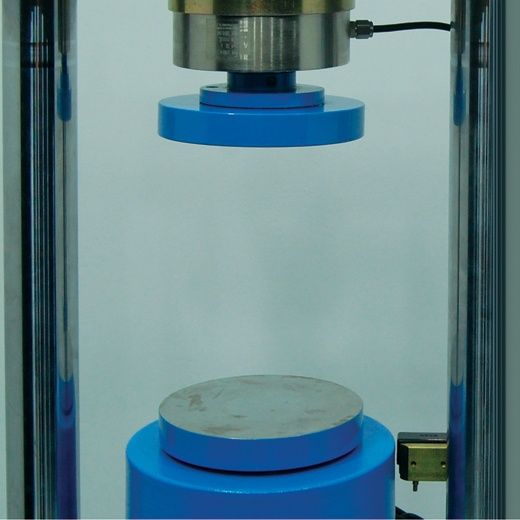

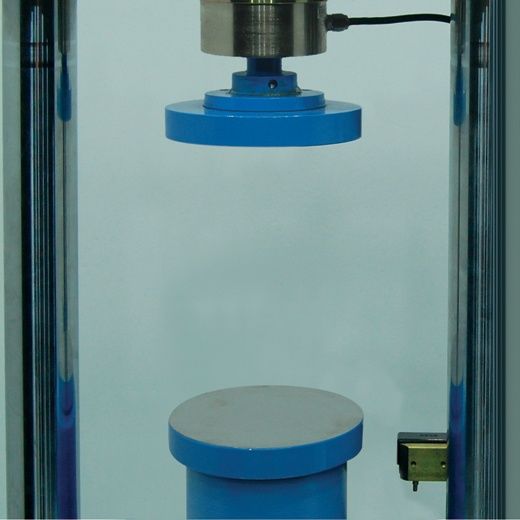

  • Basma Plakaları,
  • 50 kN kapasiteli Yük Hücresi ,

İle beraber verilir.

UTM-8300;

  • Basma Plakaları,
  • 300 kN kapasiteli Yük Hücresi,

İle beraber verilir.

AKSESUARLAR

Elektromekanik Üniversal Deney Cihazları ile Tek eksenli Deneyler, Üç eksenli Deneyler, Çekme Deneyleri, Çimento ve Beton, Toprak (CBR), Asfalt (Marshall, Endirekt Çekme, Duriez), vb. gibi çeşitli deneylerin yapılması mümkündür.

Genel Aksesuarlar;

  1. UTGM-0040 5 kN kapasiteli Yük Hücresi
  2. UTGM-0042 50 kN kapasiteli Yük Hücresi
  3. UTGM-0043 300 kN kapasiteli Yük Hücresi
  4. UTM-0115 Basma Deney Plakaları
  5. UTM-0500 Üniversal Deney Cihazı için Ekstensometre, 50 mm Ölçüm Boylu (0.01 mm doğruluklu)
  6. UTM-0520 Üniversal Deney Cihazı için Ekstensometre, 50 mm Ölçüm Boylu (0.001 mm doğruluklu)
VERİ TOPLAMA & YAZILIM

Dijital ekran grafik veri toplama ve kontrol sistemi gövde üzerine yüklü olan Enkoder, Yük Hücresi gibi sensörlerden alınan veriyi işlemede ve sistemi kontrol etmek için tasarlanmıştır. Grafiksel TFT ekran, 240x128 piksel çözünürlüğü olan bir ekrana sahip olup hem yük hem de deplasmanı göstermektedir. Bu dijital ünite tüm bilgileri Başlat, Durdur ve Deney Hızı gibi komutlarla bilgisayara iletmektedir.

Deneyden önce manuel olarak sıfırlama özelliği vardır.

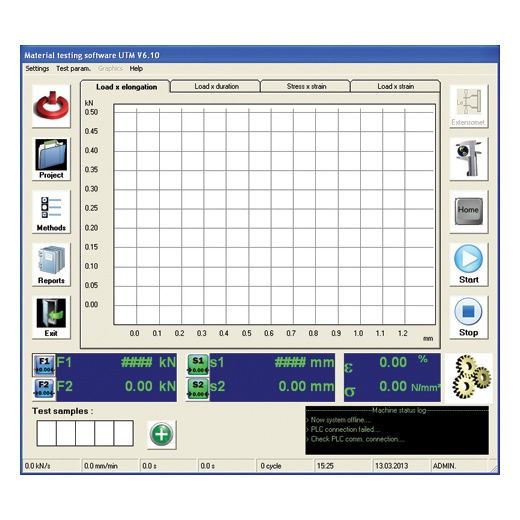

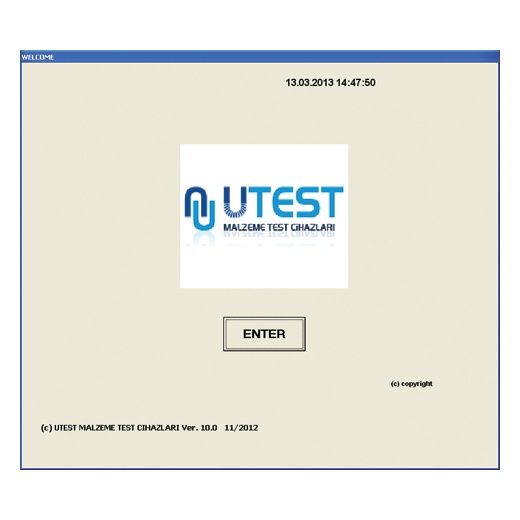

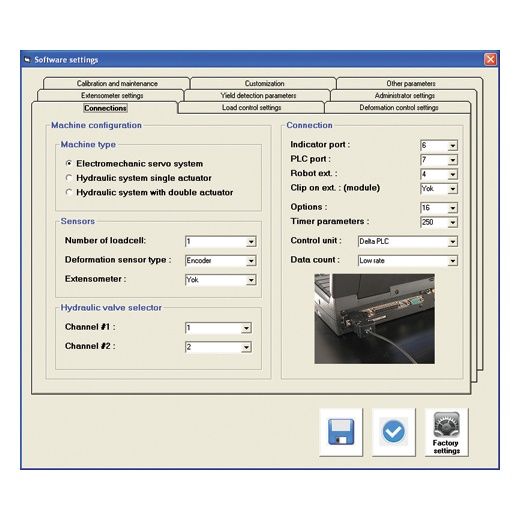

Malzeme Deney Programı tüm UTEST UTM Serisi cihazlar için mevcuttur. Deney yazılımı tamamen özelleştirilmiş parametre tanımı, deney yöntemi geliştirme araçları, otomatik deney kontrolü, veri toplama, sonuçları analiz ve raporlama olanağı sağlar.

Bu esnek yazılım, tek bir yazılım uygulaması altında laboratuvarda standardizasyon sağlar, çok sayıda deney teknolojisi ve deney türünü destekler. Deney oluşturmak için çoklu seçenek ve ölçümü alınan deneyler için ayrı uygulamalarla laboratuvar kaynaklarını en verimli bir şekilde kullanabilirsiniz.

ASTM, ISO ve EN standartları deneyleri için gelişmiş şablonlarla gerilim deneyi, basma deneyleri, eğilme deneyi ve daha geniş yelpazedeki malzemelerin ve uygulamaların  daha hızlı ve verimli deney kurulumu ve yürütülmesine olanak sağlar.

Yazılımla aynı anda 500 adet deney metoduna sahip olma imkanı vardır ve gerinim, çekme gerilimi, basma ve eğilme dayanımı, uzama, akma noktası, Elastite Modülü, soğurulan enerji vb. gibi çeşitli mühendislik uygulamaları otomatik olarak hesaplanabilir.

Deney sonuçları daha sonraki raporlama, yeniden analiz etme amacıyla bilgisayara depolanabilir. Word, Excel gibi Windows tabanlı uygulamalar arasında değişiklik yapılabilir ve PDF formatında çıktı alınabilir.

ÇELİK ÇEKME              (DÜZ VE YUVARLAK)

Yük/Deplasman Kontrolü Altında Çekme Deneyi

EN ISO 6892-1

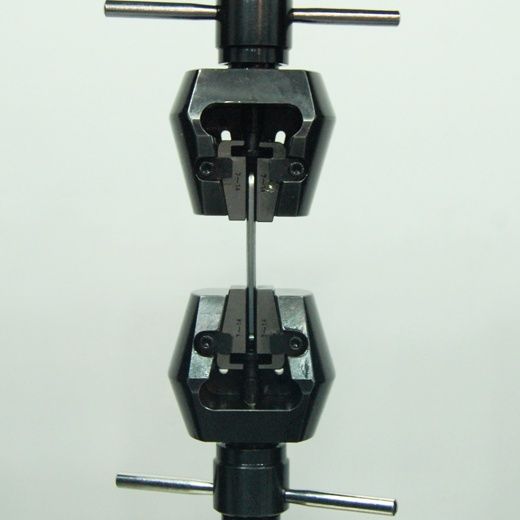

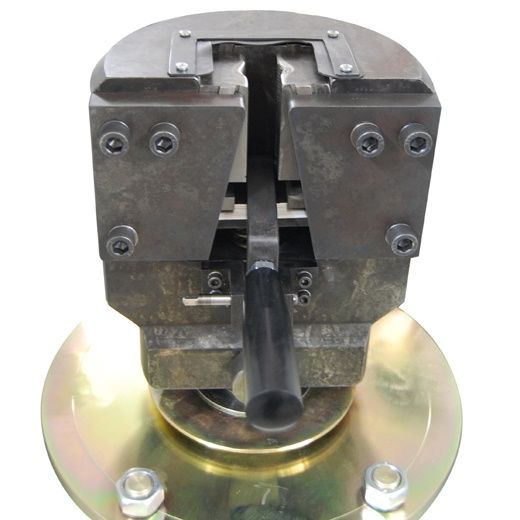

UTM-8060 Çekme Çenesi, 2-10 mm

çapında yuvarlak, 0-8 mm kalınlıktaki düz numuneler için, 50 kN



UTM-8310 Çekme Çenesi, 6-20 mm

çapında yuvarlak, 0-15 mm kalınlıktaki düz numuneler için, 300 kN





















ÇİMENTO VE HARÇLAR

Yük Kontrolü altında Basma Deneyi

EN 196-1

ASTM C109

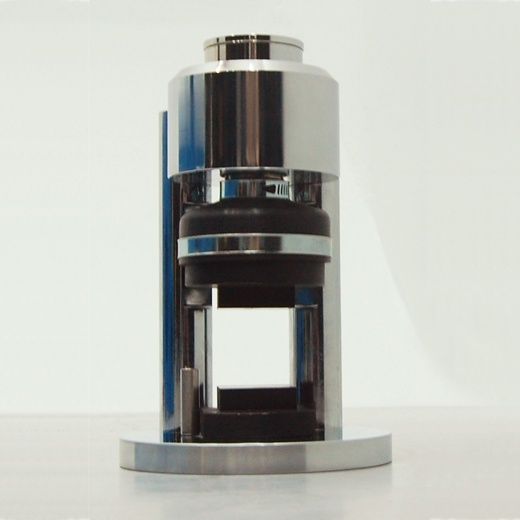

UTCM-0121/E Basınç Deney Aparatı EN, 40x40x160 mm çimento prizmalarının parçaları test edilebilir.

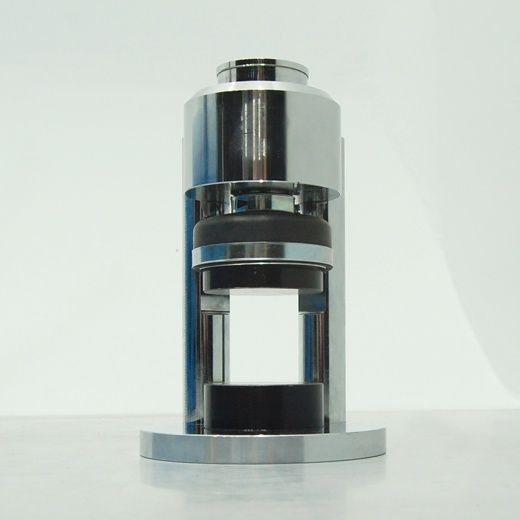

UTCM-0121/A Basınç Deney Aparatı ASTM, 50 mm (2") küp çimento harç numuneleri test edilebilir.

Yük Kontrolü altında Eğilme Deneyi

EN 196-1

ASTM C348

EN 12808-3

EN 1015-11

UTCM-0120/E Eğilme Deney Aparatı EN,  40x40x160 mm çimento numunelerinin eğilme deneyinde kullanılır, alt kırma aparatları arası mesafe 100 mm.



UTCM-0120/A Eğilme Deney Aparatı ASTM, 40x40x160 mm çimento numunelerinin eğilme deneyinde kullanılır, alt kırma aparatları arası mesafe 119 mm.







Yapışma Mukavemeti (Fayans için Yapıştırıcılar,  tamir, kaba sıva.)







EN 1346

EN 1348

EN 1015-12

EN 1542

EN12004



UTM-8070 TS EN 1348 ve TS EN 12004'e uygun çekme başlıklı plaka seti.



UTM-8080 TS EN 1015-12 ve TS EN 1542'e uygun çekme başlıklı plaka seti.



UTM-8082 Kesik Koni Şekilli Halka, TS EN 1015-12, paslanmaz çelik, Ø 50 mm



UTM-8064 Beton Taban Plakası ve Numune Tutucular, TS EN 1348,1015-12, 1542. (**)



UTM-8074 Beton Taban Plakası ve Numune Tutucular. TS EN 1348, 1015-12  (**)



UTM-8084 Beton Taban Plakası ve Numune Tutucular. TS EN 1542 (**)



UTGM-0010 5kN kapasiteli yük hücresi

UTGM-0015 10kN kapasiteli yük hücresi

















BETON

Yük Kontrolü altında Beton Kiriş üzerinde Eğme Deneyi

EN 12390-5

ASTM C78, C293

AASHTO T97

BS 1881:118

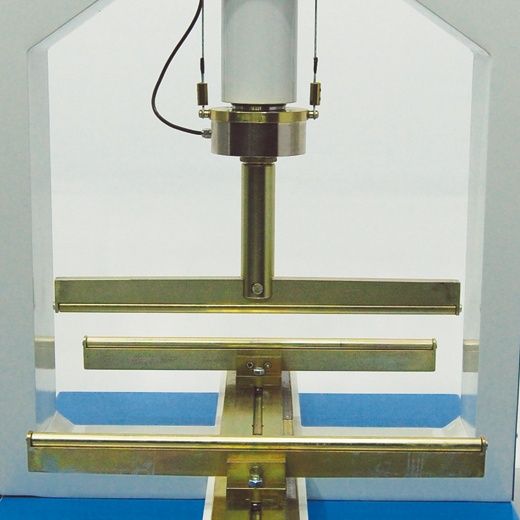

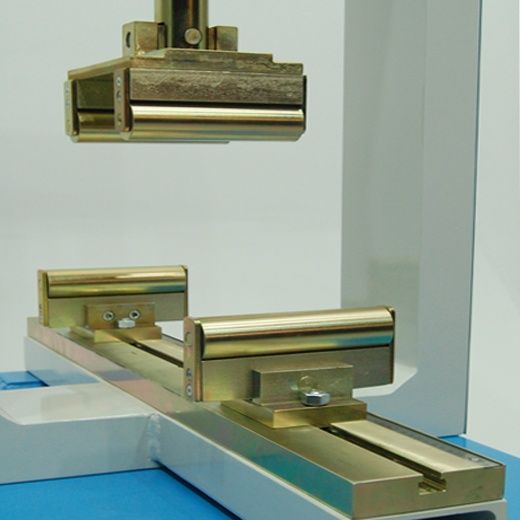

UTC-5501 Eğilme Deneyi Aparatı, 100x100x400-500 mm ve 150x150x600-750 mm beton kiriş numunelerine 3 veya 4 nokta eğilme dayanımı deneyi yapılmasında kullanılır.

Yük Kontrollü Beton Bordür üzerinde Eğme Deneyi

EN 1340

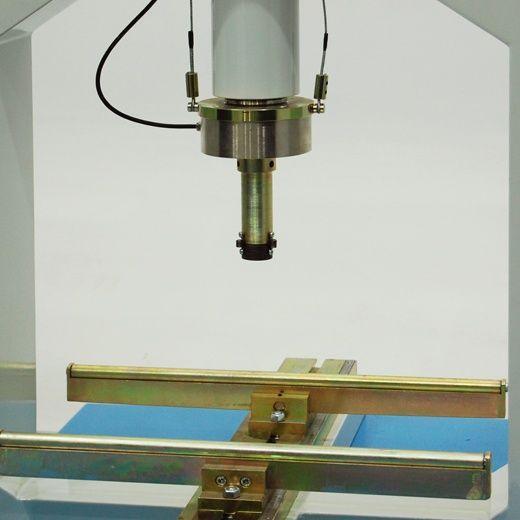

UTC-5502 Eğilme Deney Aparatı, beton bordürlerde eğilme dayanımı deneyi yapılmasında kullanılır. 38 mm çap ve 620 mm uzunlukta 2 adet alt mesnet ve pistonu 40 mm çapında oynar başlıklı üst basma sistemi içerir. 300 kN



Yük Kontrollü Silindir, Küp ve Beton Parke Numunelerin Yarma Deneyi





EN 12390-6

AASHTO C496

EN 1338

UTC-0350 Silindir Yarmada Çekme deneyi aparatı, 100x200 mm (4"x8"), 150x300 mm (6"x12") ve 160x320 mm silindir numuneler için (EN)



UTC-0360 Küp Yarmada Çekme deneyi aparatı,  beton küp numuneleri için (EN)



UTC-0355 Parke Yarmada Çekme deneyi aparatı, 60-100x220 mm (yxu) beton parke numuneleri için (EN)

BETON, DOĞAL TAŞ VE KİLDEN MAMUL ÜRÜNLER

Kilden Mamul Çatı Kiremitleri Eğilme Deneyi

EN 538

EN 491

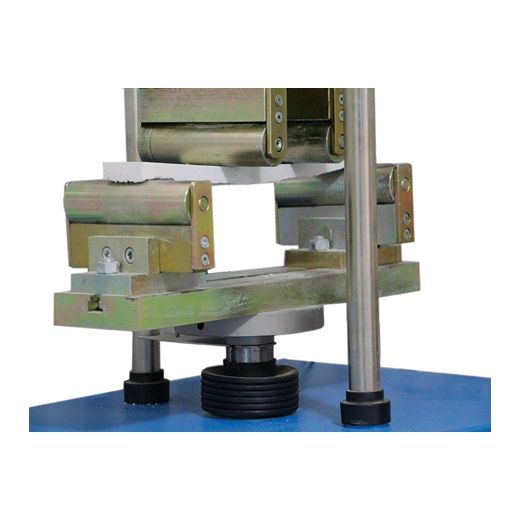

UTC-5504 Eğilme Deneyi Aparat Seti, Mesnet uzunluğu 610 mm. Tüm UTEST eğilme deney gövdeleri ile uyumlu beton terrazo karoların, doğal taş bordürlerin, zemin döşemesi için beton kaplama plâkların ve doğal taş kaplama taşlarının eğilme dayanımı deneylerinde kullanılır. 38 mm çapında ve 610 mm uzunluğunda 2 adet alt ve 1 adet üst mesnet içerir. (Beton terrazo karolar için 10 kN yük hücresi ayrıca sipariş edilmelidir)



Doğal Taş Bordürlerde Eğilme Deneyi

EN 12372

EN 1343

Beton Terrazo Karoların Eğilme Deneyi

EN 13748-1

EN 13748-2

Beton Kaplama Plakların Eğilme Deneyi

EN 1339



Doğal Taş Harici Kaplama Taşlarının Eğilme Deneyi

EN 1341



Cam Elyaf Katkılı Güçlendirilmiş Çimento (Prekast Beton Ürünleri) için Eğilme Deneyi



EN 1170-4

EN 1170-5

Eğilme Aparatı EN 1170 standardına uygun

Kil Bloklar için Delme Deneyi

UNI 9730-3

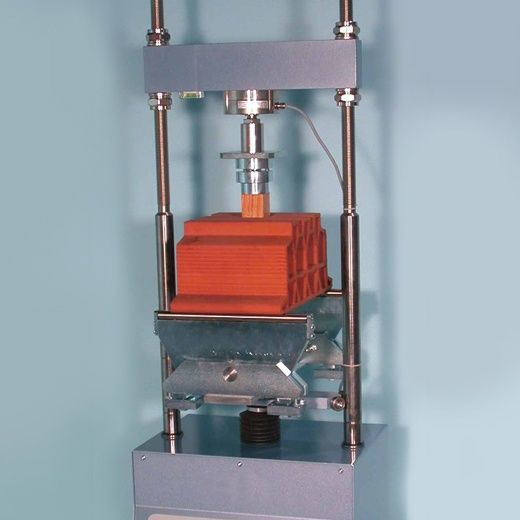

UTM- 8090 Delme Test Aparatı ve Tutma Plakası

ZEMİN

Deplasman kontrollü CBR deneyi

EN 13286-47

ASTM D1883

AASTHO T193

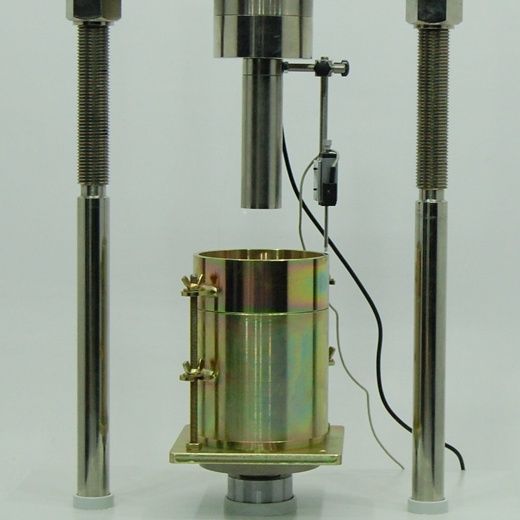

UTM-0110  CBR Penetrasyon Pistonu, CBR deneylerinde kullanılır.

Hızlı Üç Eksenli Deneyleri

BS 1377

ASTM D2850

AASHTO T245

27’inci sayfadaki tabloya bakınız

BİTÜMLÜ KARIŞIMLAR

Deplasman Kontrollü Marshall Deneyi

EN 12697-34

ASTM D1559

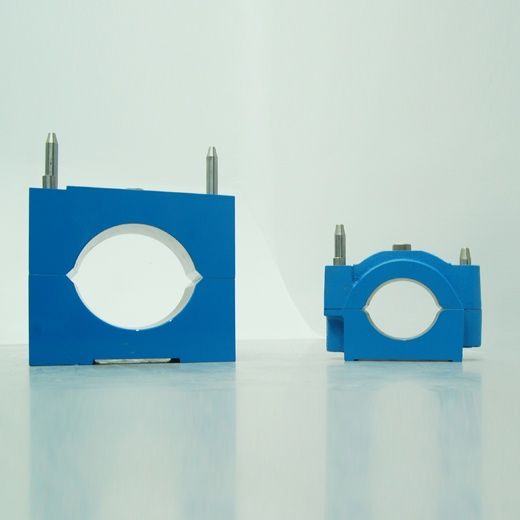

UTAS-0057 Kırma Başlığı, döküm tipi, 4" marshall numuneleri için, akma ölçer yerleştirme yuvalı



UTAS-0058 Kırma Başlığı, döküm tipi, 6" marshall numuneleri için, akma ölçer yerleştirme yuvalı

Endirekt Yarmada Çekme Deneyi

EN12697-23

AASHTO T283

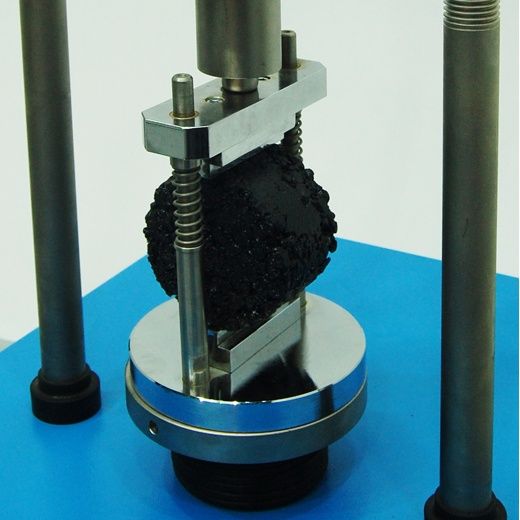

UTAS-0063 Endirekt Yarmada Çekme Aparatı, 100 mm (4") çapında sıkıştırılmış bitümlü karışım numuneleri için

Deplasman Kontrollü Duriez Basınç Deneyi

NF P98 251 1/4

EN 12697-12  Method A and B

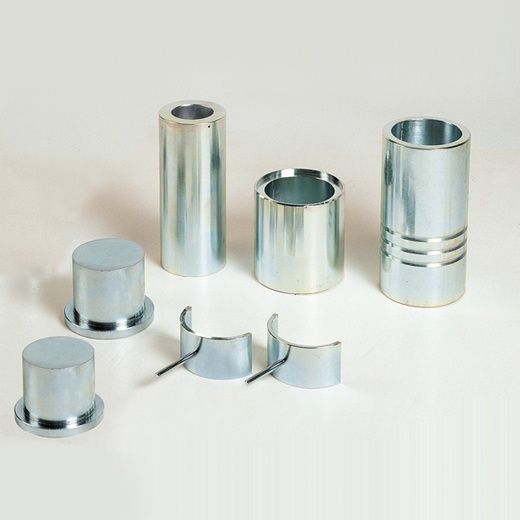

UTAS-0090 Duriez Basınç Test Aparatı,

80 mm çapında. Sadece UTM-8300 ile



UTAS-0092 Duriez Basınç Test Aparatı,

120 mm çapında. Sadece UTM-8300 ile



Yüzeylere Dik Çekme Dayanımı ve Bağlanma Mukavemeti Deneyi



EN 13494

EN 1607

Yapıştırıcı ve zemin kaplama malzemelerinin ısı yalıtım malzemelerine bağlanma mukavemetinin çekme yöntemi ile tayini



UTM-8121 Çekme Başlıklı Rijit Plaka Seti, 50*50*5mm

UTM-8122 Çekme Başlıklı Rijit Plaka Seti, 100*100*5mm

UTM-8123 Çekme Başlıklı Rijit Plaka Seti, 150*150*5mm

UTM-8124 Çekme Başlıklı Rijit Plaka Seti, 200*200*5mm

UTM-8125 Çekme Başlıklı Rijit Plaka Seti, 300*300*5mm
