Servo Kontrollü Geniş Deney Alanlı Elektromekanik Üniversal Deney Cihazı, 10kN

Ürün Kodu

UTM-8020

Servo Kontrollü Geniş Deney Alanlı

Elektromekanik Üniversal Deney Cihazı,

10 kN, 220-240V, 50-60Hz, 1 ph.

Standartlar

EN 10545-4, 491, 538, 1346, 1348, 12004, 1015-12, 13748-1, 13748-2

UTM-8020, 10 kN kapasiteli UTEST Elektromekanik Üniversal Deney Cihazı çok işlevli bir makinedir. Cihaz ile seramik ve terrazo karolarda, beton veya kilden mamul çatı kiremitlerinde  kırılma dayanımı ayrıca  karo yapıştırıcı, sıva harcı, beton yapıların koruma ve onarım ürünlerinde bağ dayanımı, çekme-yapışma dayanımı deneyleri yük kontrolü ve cihaz kapasitesi ile sınırlı olarak yapılabilir.

Deney cihazı alt tabla hareketini sağlayan motor ve donanımın bulunduğu bir gövdeye sahiptir ve bu gövdeye sabitlenmiş iki adet kolon, farklı testler için yüksekliği ayarlanabilen bir kirişle esnemeye dirençli bir yapı oluşturur. Cihazın yanında LPI pilli dijital gösterge bulunmaktadır. Yük üst kirişe sabitlenen yük hücresi tarafından okunmaktadır. Cihaz deplasman veya yük kontrollü olarak çalıştırılabilir.

Uygulanacak deneyin standardına uygun kapasitede yük hücresi ve aksesuvarlar ayrıca sipariş edilmelidir. Yük üst kirişe sabitlenen yük hücresi tarafından okunmaktadır. Operatör, bilgisayara yüklenen malzeme deney yazılımı ve gelişmiş mikroişlemci kontrolü sayesinde deney metodunu arzu ettiği şekilde oluşturabilmektedir.

Uygulanacak deneyin standardına uygun kapasitede yük hücresi ve aksesuvarlar ayrıca sipariş edilmelidir.

UTM-8020, 10 kN Kapasiteli Yük Hücresi ile birlikte verilmektedir.

Malzeme

Deney / Metot

Standartlar

Aksesuarlar

Seramik karolar

Eğilme, eğme ve dayanım deneyleri

TS EN 10545-4

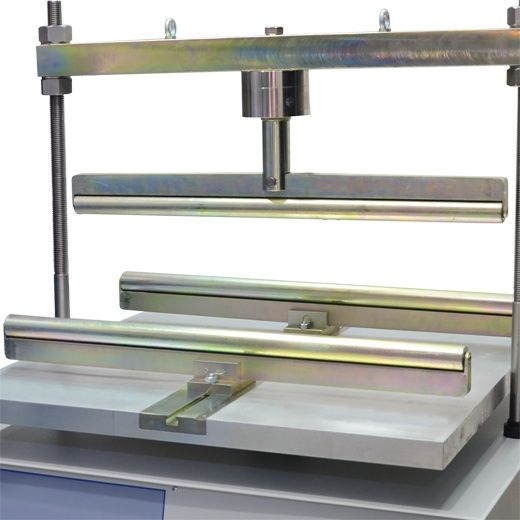

UTM-8012. UTM-8010 ve UTM-8020 için eğilme deney aparatı. 20mm çaplı ve 820mm uzunluğunda iki mesnetten oluşmaktadır.

Beton ve kilden mamul ürünler

TS EN 538

TS EN 491

TS EN 13748-1

TS EN 13748-2

Beton yapılarda koruma ve onarım amaçlı ürünler, sıva harcı ve karo yapıştırıcıları.

Çekme ve Yapışma Dayanımı

TS EN 1346

TS EN 1348

TS EN 12004

TS EN 1015-12

TS EN 1542

UTM-8070 TS EN 1348 ve TS EN 12004'e uygun çekme başlıklı plaka seti.



UTM-8080 TS EN 1015-12 ve TS EN 1542'e uygun çekme başlıklı plaka seti.



UTM-8082 Kesik Koni Şekilli Halka, TS EN 1015-12, paslanmaz çelik, Ø50mm

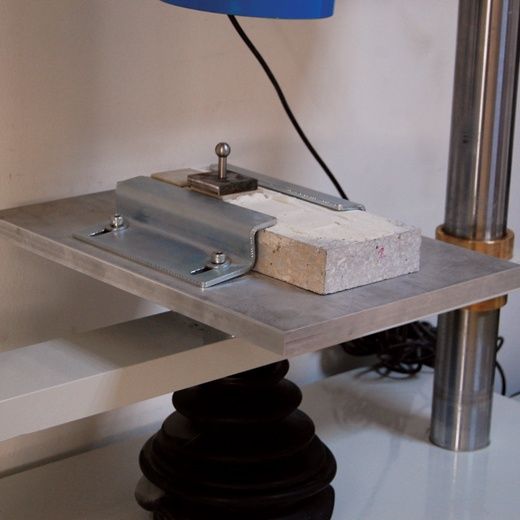

UTM-8064 Beton Taban Plakası ve Numune Tutucular, TS EN 1348,1015-12, 1542. (**)



UTM-8074 Beton Taban Plakası ve Numune Tutucular. TS EN 1348 1015-12  (**)



UTM-8084 Beton Taban Plakası ve Numune Tutucular. TS EN 1542 (**)



UTGM-0010 5kN kapasiteli yük hücresi

Çerçeve Özellikleri

Azami yük

10kN

Makine Sınıfı

Kapasitenin %1’inden itibaren Class1.

Azami dikey test alanı

(aksesuarsız)

(alt tabla piston seviyesi ortadayken)

Asgari: 200mm

Azami: 400mm

(aksesuarsız)

Kolonlar arası mesafe

850mm

Piston hareketi

100mm

Test hızı aralığı

0,001-50mm/dak

Yükleme oranı

10-300 N/san

(numune sertliğine bağlı olarak)

Elektrik ihtiyacı

220-240V, 50-60Hz, 1 faz

Boyutlar

900*970*1120mm

Ağırlık ( yaklaşık )

320kg
