Servo Kontrollü Geniş Deney Alanlı Elektromekanik Üniversal Deney Cihazı, 50 kN

Ürün Kodu

UTM-8010

Servo Kontrollü Geniş Deney Alanlı

Elektromekanik Üniversal Deney Cihazı,

50 kN, 220-240V, 50-60Hz, 1 ph.

Standartlar

TS EN 10545-4, 1015-12, 13748-1, 13748-2, 491, 538, 1170-4, 1170-5, 12372 12808-3,

13494,1542, 1346, 1348, 12004, 1607, 1015-11, EN ISO 15630-2, 6892-1 7500-1

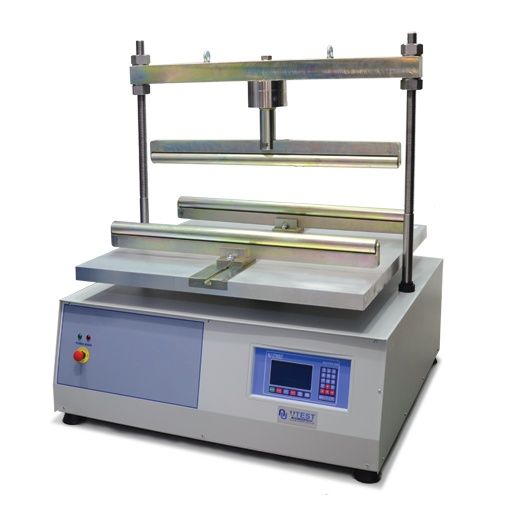

UTM-8010, 50 kN kapasiteli Servo Kontrollü Geniş Deney Alanlı Elektromekanik Üniversal Deney Cihazı tam otomatiktir ve çok işlevli kullanımı sayesinde Ar&Ge, üniversite, enstitü ve kalite kontrol laboratuvarlarının ihtiyaçlarını karşılamaktadır.

Makinede servo motor ve BC-100 TFT grafik veri toplama ve kontrol ünitesi bulunmaktadır. Seramik ve terrazo karo, doğal taş, karo yapıştırıcı ve harcı, beton veya kilden mamul çatı kiremidi, cam-elyaf takviyeli prekast beton ürünler, ısı yalıtım malzemeleri, sıva harcı, beton yapılarda koruma ve onarım amaçlı ürünler,  toprak, bitümlü karışımlar gibi pek çok malzemeye ait; cihaz kapasitesi sınırları içinde ve uygun aksesuvarlar ile, eğilme, basınç, kırılma dayanımı, bağ dayanımı,  çekme-yapışma, CBR, Marshall, hasır çelik çekme ve kaynaktan kopma deneyleri, yük veya deplasman kontrollü olarak yapılabilir.

Deney cihazı alt tabla hareketini sağlayan motor ve donanımın bulunduğu bir gövdeye sahiptir ve bu gövdeye sabitlenmiş iki adet kolon, farklı testler için yüksekliği ayarlanabilen bir kirişle esnemeye dirençli bir yapı oluşturur. Cihazın gövdesinde grafik bir veri toplama ve kontrol sistemi bulunmaktadır.

Kullanıcı dikey deney alanını ayarlamak için servo motor kontrollü dişli mekanizmasına bağlı alt tablayı da hareket ettirebilir. Gelişmiş kapalı devre kontrol sistemi numuneye doğru yük veya deplasman oranı uygulanmasını temin eder.

Yük üst kirişe sabitlenen yük hücresi, deplasman ise alt tablaya sabitlenmiş deplasman transdüseri tarafından ölçülmektedir. Operatör, bilgisayara yüklenen malzeme deney yazılımı ve gelişmiş mikroişlemci kontrolü sayesinde deney metodunu arzu ettiği şekilde oluşturabilmektedir.

İlgili deney metoduna göre deney yapmak için farklı kapasitede yük hücreleri veya aksesuvar gerektiği takdirde bunların ayrıca sipariş edilmesi gerekmektedir.

VERİ TOPLAMA VE BİLGİSAYAR YAZILIMI

Dijital ve grafik göstergeli veri toplama ve kontrol ünitesi cihazı kontrol etmek ve sensörlerden gelen verileri işlemeye yönelik tasarlanmıştır. Gövdeye sabitlenmiş bu kontrolörde yer alan 800*480 piksel grafik TFT ekran hem yükü, hem de deplasmanı göstermektedir. Dijital ünite bütün bu bilgileri bilgisayara yollar ve bilgisayardan gelen başla, dur ve test hızı gibi komutları kabul eder.

Teste başlamadan önce tüm sensör değerlerini elle sıfırlama olanağı vardır.  Tüm Utest UTM serisi üniversal deney sistemlerinde Malzeme Deney Yazılımı kullanılabilmektedir. Test yazılımı parametre tanımlarını kişiselleştirme, otomatik deney kontrol, veri toplama, sonuç analizi ve raporlama olanakları sağlar.  Standartlara uygun deneyler için çok çeşitli malzemeler ve uygulamalara yönelik mevcut gelişmiş şablonlar deneylerin kolayca yapılmasını sağlar. Deney yazılımı çeşitli mühendislik hesaplamalarını otomatikman yapar. Deney sonuçları gelecekte tekrar analiz ve raporlama amaçlı olarak bilgisayarda saklanır. MS Excel gibi diğer Windows tabanlı uygulamalara veri aktarması yapabilir.

UTM-8010, 50 kN Kapasiteli Yük Hücresi ile birlikte verilmektedir.

UTM-8010 ile yapılabilen deneyler

Elektromekanik Üniversal Deney Cihazlarıyla aşağıdaki malzemelerde ilgili deneyler yapılabilir.

  • Seramik karolarda kopma modülü ve kırılma dayanımı
  • Terrazo karolar, doğal taş, kil ve beton çatı kiremitlerin eğilme dayanımı
  • Cam-elyaf takviyeli prekast beton ürünlerde eğilme dayanımı, ısı yalıtım malzemelerinde çekme dayanımı
  • Sıva harcı, alçı, derz gibi inşaat ve kaplama malzemelerinin basma ve eğilme dayanımı
  • Çimentolu bağlayıcılar, derz, beton yapılarda koruma ve onarım amaçlı ürünler, izolasyon amaçlı enjekte edilen ürünler, sıva harcı gibi malzemelerde bağ dayanımı, çekme-yapışma deneyleri.
  • Zemin numunelerinde tek eksenli, üç eksenli ve CBR deneyleri
  • Bitümlü karışımlarda Marshall stabilite ve endirekt çekme deneyleri
Çerçeve Özellikleri

Azami yük

50kN

Makine Sınıfı

Kapasitenin %1’inden itibaren Sınıf 1.

Azami dikey test alanı

(aksesuarsız)

(alt tabla piston seviyesi ortadayken)

Asgari: 200mm

Azami: 400mm

(aksesuarsız)

Kolonlar arası mesafe

850mm

Piston hareketi

100mm

Test hızı aralığı

0,001-50mm/dak

Yükleme oranı

0,001-2kN/san

(numune sertliğine bağlı olarak)

Elektrik ihtiyacı

220-240V, 50-60Hz, 1 faz

Yaklaşık ağırlık

310kg

Malzeme

Deney / Metot

Standartlar

Aksesuvarlar

Betonarme yapılarda beton güçlendirilmesi için kullanılan hasır çelik

Çekme ve kaynak kırılması dayanım deneyleri

TS EN ISO 15630-2

TS EN ISO 6892-1

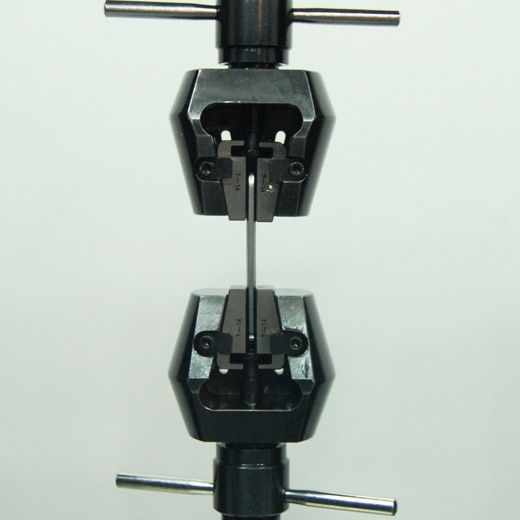

UTM-8060 Çekme Çenesi, 2-10 mm çapında yuvarlak, 0-8 mm kalınlıktaki düz numuneler için, 50 kN



UTGM-0015 10kN kapasiteli yük hücresi



UTM-8055 Hasır çelik deneyleri için hasır çelik tutucusu





Seramik karolar

Eğilme, eğme ve dayanım deneyleri

TS EN 10545-4

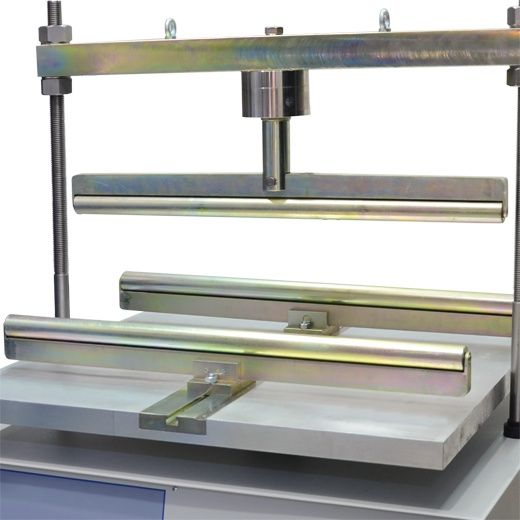

UTM-8012. UTM-8010 ve UTM-8020 için eğilme deney aparatı. 20mm çaplı ve 820mm uzunluğunda iki mesnetten oluşmaktadır.

Kilden mamul ürünler

TS EN 538

Beton ve doğal taş ürünleri

TS EN 13748-1

TS EN 13748-2

TS EN 491

TS EN 12390-5*

ASTM C78*

C 293*

AASHTO T97*

BS 1881:118*

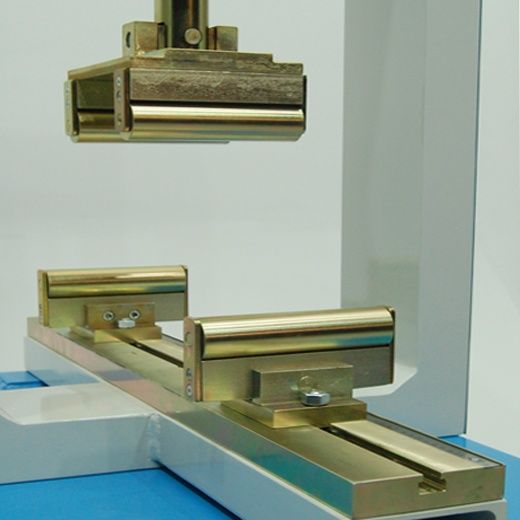

UTC-5501 beton kirişler için eğilme deneyi aparatı

TS EN 12372

TS EN 1339(*)

TS EN 1341(*)

TS EN 1343(*)

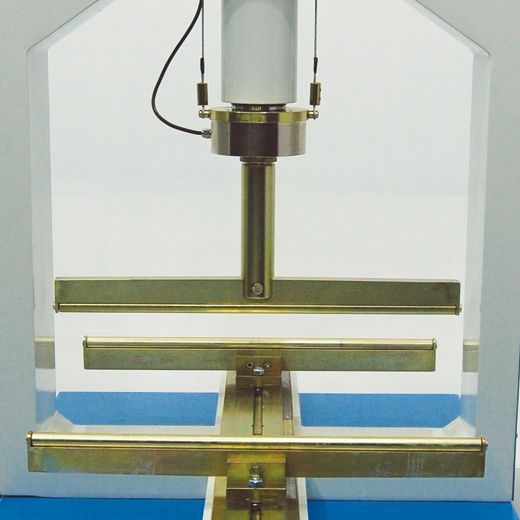

UTC-5504 610mm uzunluk ve 38mm çapında mesnetli eğilme deneyi aparatı

TS EN 1170-4

TS EN 1170-5

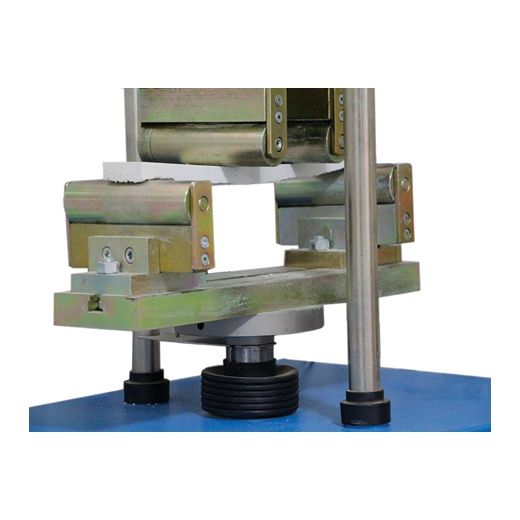

UTM-8095 Eğilme Aparatı, TS EN 1170

Çimento ve harçlar

TS EN 196-1

ASTM C348

TS EN 12808-3

TS EN 1015-11

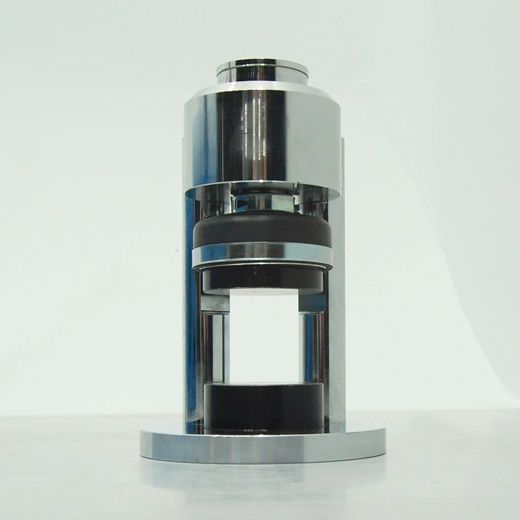

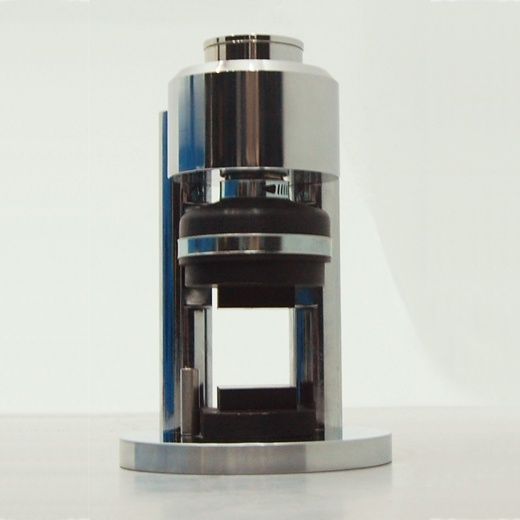

UTCM-0121/E Basınç Deney Aparatı TS EN, 40x40x160 mm çimento prizmalarının parçaları test edilebilir.



UTCM-0121/A Basınç Deney Aparatı ASTM, 50 mm (2") küp çimento harç numuneleri test edilebilir.

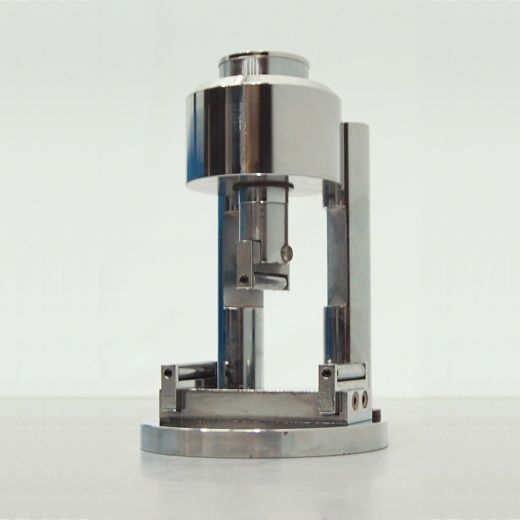

UTCM-0120/E Eğilme Deney Aparatı TS EN, 40x40x160 mm çimento prizmaları test edilebilir. Alt mesnetler arası mesafe 100mm.



UTCM-0120/A Eğilme Deney Aparatı ASTM, 40x40x160 mm çimento prizmaları test edilebilir. Alt mesnetler arası mesafe 119mm.



Beton yapılarda koruma ve onarım amaçlı ürünler, sıva harcı ve karo yapıştırıcıları.

Çekme ve Yapışma Dayanımı

TS EN 1346

TS EN 1348

TS EN 12004

TS EN 1015-12

TS EN 1542

UTM-8070 TS EN 1348 ve TS EN 12004'e uygun çekme başlıklı plaka seti.



UTM-8080 TS EN 1015-12 ve TS EN 1542'e uygun çekme başlıklı plaka seti.



UTM-8082 Kesik Koni Şekilli Halka, TS EN 1015-12, paslanmaz çelik, Ø 50 mm

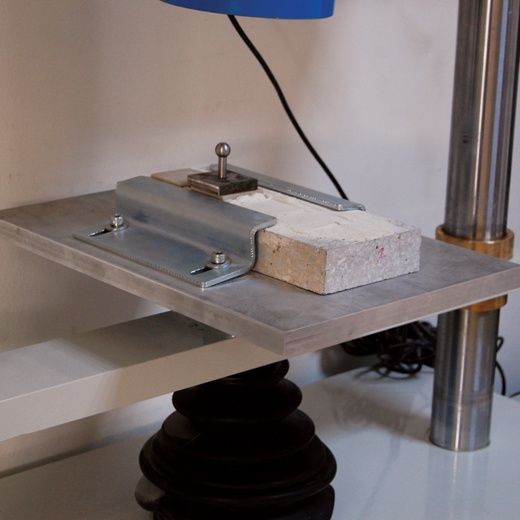

UTM-8064 Beton Taban Plakası ve Numune Tutucular, EN 1348,1015-12, 1542. (**)



UTM-8074 Beton Taban Plakası ve Numune Tutucular. TS EN 1348, 1015-12  (**)



UTM-8084 Beton Taban Plakası ve Numune Tutucular. TS EN 1542 (**)



UTGM-0010 5 kN kapasiteli yük hücresi

UTGM-0015 10 kN kapasiteli yük hücresi



Malzeme

Deney / Metot

Standart

Aksesuarlar

Yalıtım Malzemeleri

Çekme ve Yapışma Dayanımı

TS EN 13494

TS EN 1607

UTM-8121 Çekme Başlıklı Rijit Plaka Seti, 50*50*5mm



UTM-8122 Çekme Başlıklı Rijit Plaka Seti, 100*100*5mm



UTM-8123 Çekme Başlıklı Rijit Plaka Seti, 150*150*5mm



UTM-8124 Çekme Başlıklı Rijit Plaka Seti, 200*200*5mm



UTM-8125 Çekme Başlıklı Rijit Plaka Seti, 300*300*5mm

Zemin

Deplasman kontrollü CBR deneyi

TS EN 13286-47

ASTM D1883

AASTHO T193

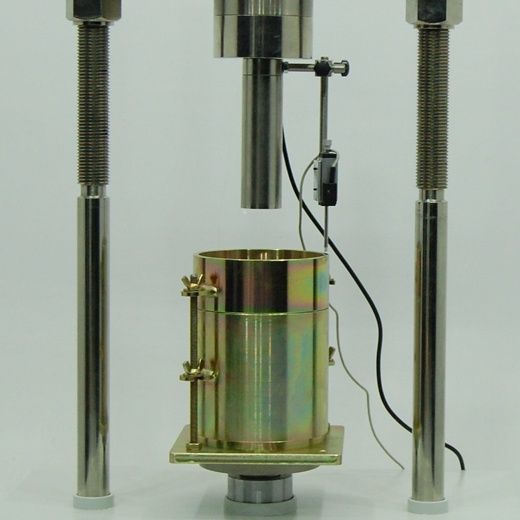

UTM-0110  CBR Penetrasyon Pistonu, CBR deneylerinde kullanılır.

Hızlı Üç Eksenli Deneyleri

BS 1377

ASTM D2850

AASHTO T245

27’inci sayfadaki tabloya bakınız

Bitümlü karışımlar

Deplasman Kontrollü Marshall Deneyi

TS EN 12697-34

ASTM D1559

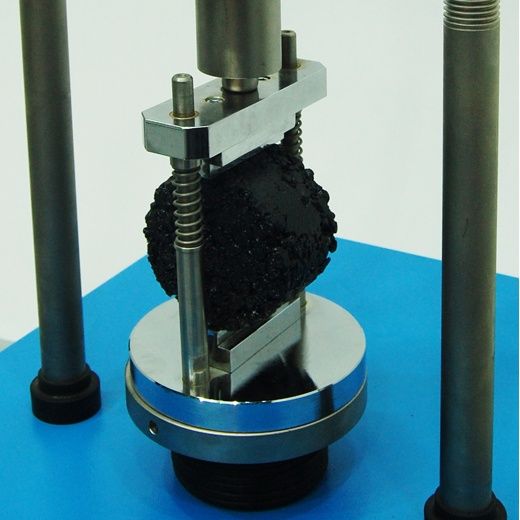

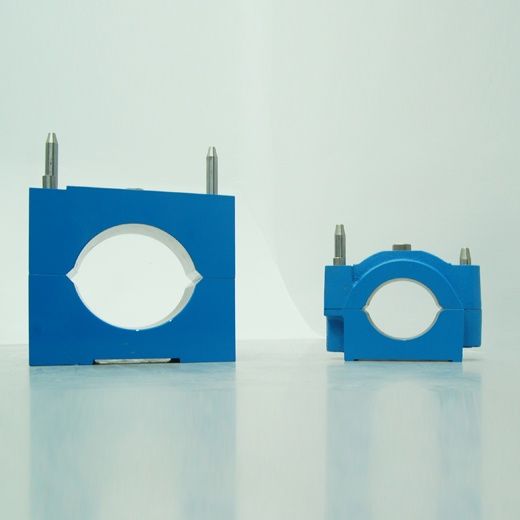

UTAS-0057 Kırma Başlığı, döküm tipi, 4" marshall numuneleri için, akma ölçer yerleştirme yuvalı



UTAS-0058 Kırma Başlığı, döküm tipi, 6" marshall numuneleri için, akma ölçer yerleştirme yuvalı

Endirekt Yarmada Çekme Deneyi

TS EN12697-23

AASHTO T283

UTAS-0063 Endirekt Yarmada Çekme Aparatı, 100 mm (4") çapında sıkıştırılmış bitümlü karışım numuneleri için

(*)   Cihaz Kapasitesine bağlı olarak

(**) Sipariş edilen makinaya uygun bağlantı aparatı ile birlikte
