Utest Malzeme Test Cihazları

Çelik Raf Test Sistemleri

Ürün Kodu

UTSP-0450  Çelik Raf Test Sistemleri

Utest Malzeme Test Cihazları olarak mekanik ve yapı mühendisliğinin yansıması olan bütün çalışmaları geniş ürün yelpazesi ve servis hizmetleriyle desteklemektedir. Her biri alanında uzman mühendis kadrosuyla bu alanlarda ki çalışmalarınız teknik desteğimizle her zaman kolaylaşacaktır. Utest resimlerde göreceğiniz gibi farklı ve özgün çalışmalarda tasarımlarıyla size yardımcı olacaktır.

1000 kN, 500 kN ve 100 kN kapasiteli aktüatörlere sahip statik test cihazlarını aşağıdaki resimlerde görebilirsiniz. Bütün bu sistemler tek bir hidrolik güç kaynağıyla çalıştırılabilmektedir. Bu makinalardan ayrı olarak Utest Çelik raf sistemlerinde bağlantı noktalarının yorulma ve dinamik dayanımını ölçen 10 Hz. de döngüsel test yapabilen 50 kN yük kapasiteli dinamik test cihazını da üretmiştir.

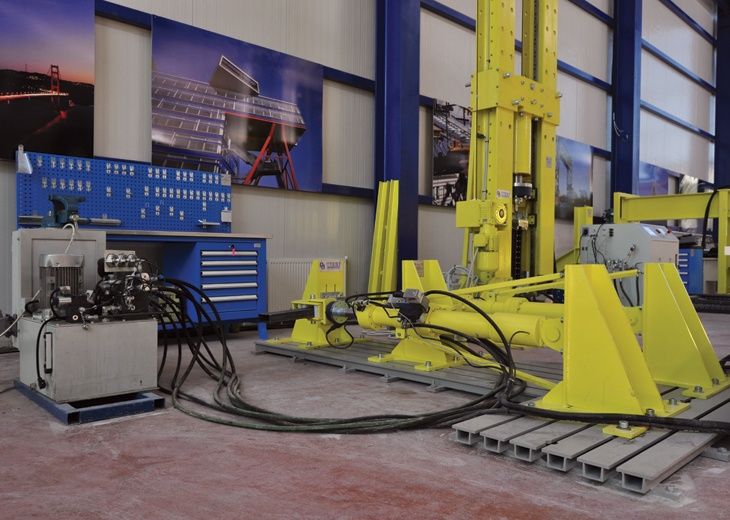

Önemli verilere ait göstergeler, sistem yönetme butonları - anahtarları ve kontrol ünitesi gibi elektriksel bölümler hidrolik güç ünitesinde yer almaktadır. Yağ seviyesi, yağ sıcaklığı, filtre kirliliği ve motor sıcaklığı kontrol ünitesi tarafından sürekli gözlemlenmekte, arıza durumlarına karşın gerekli önleyici sistem kilitlemeleri ünitede yer almaktadır. Güç ünitesi ve test istasyonu arasında ki basınç düşümlerini telafi etmek için ve pompaya bağlı olarak basınçtaki dalgalanmaları önlemek adına balonlu tip akümülatörler kullanılmaktadır. Fabrika ayarlı basınç tahliye valfleri basınçtaki ani yükselmeleri önlemektedir. Değişken kapasiteli pompalar sayesinde gerekli debi sürekli üretilirken veya az miktarda debi ihtiyacı olduğunda minimum elektriksel güç harcanacak şekilde sistem çalışmaktadır. Yerleştirilmiş olan izolasyon manifoldu hidrolik güç sistemlerine birçok test istasyonunu beslemeyi, yüksek basıncı engellemeyi, sistem basıncının birbirinden bağımsız boşaltılmasını s ve istasyonların güçlerini ayırmayı sağlamaktadır.  Güç ünitesinin kompakt tasarımı ve dört farklı istasyona hizmet verebilmesi ile testlerin yapılacağı laboratuvarda minimum yer kaplamaktadır. Sistemin kurulacağı alana bağlı olarak hava soğutmalı üniteler standart olarak sağlanmaktadır. Bununla birlikte müşterinin isteğine bağlı olarak farklı kapalı çevirim soğutma sistemleri de adapte edilebilir.

Bu sistemlerle birçok farklı raf sistemleri ve bağlantıları test edilmektedir. Yapılan testlerden bazıları şunlardır; Kiriş Kolon bölgesi birleşim bölgesi eğilme testi, Kiriş Kolon bölgesi gevşeklik testi, Kiriş Kolon birleşim bölgesi kesme testi, Kısa- Uzun Kolon Testi, Kiriş – Kolon birleşim bölgesi çevrimsel davranış testi, Kolon zayıf eksen eğilme testi.

Çelik Raf Test Sistemleri bir bilgisayar ve Utest tarafından ücretsiz olarak verilen uDyna ve uSta yazılımlarıyla kontrol edilmektedir. Esnek ve kullanıcı dostu Windows uygulama yazılımları olan uDyna ve uSta statik ve dinamik testleri eksiksiz bir biçimde başarıyla uygulamaktadır. Yazılımda kullanıcı ister EN13512 ve amerakan RMI standartlarıyla uyumlu test metotları (dinamik, ömür ve statik) isterse de basit rampa, döngüsel (trapezoid, üçgen, sinüs, haversine vb.) hatta kendisinin oluşturduğu dalga formlarını da uygulayabilmektedir. Senkronize olarak geri besleme sinyallerinden standart 100Hz frekansta veriler toplamaktadır. Bu veriler toplanırken bu verilere ait özel durumlar oluşursa devam eden teste de müdahale edilebilmektedir. Ayrıca veri toplama hızı metoda ve kontrol çevrim süresine bağlı olarak 4 kHz’e kadar yükseltilebilir. Ara yüzde bütün ilgili veriler grafiksel ve numerik olarak görüntülenir. Veri azaltma, tepe değeri kaydı döngüsel olan testlerde yapılmaktadır.  Güvenlik limitleri (yük ve deplasman) ve iç algoritma makinayı sistemde olan herhangi bir hata durumuna (elektrik kesintisi, hidrolik sistemde bozukluk) karşın korur. Test esnasında numunenin değişen stiffness karakterine uyum sağlaması için kontrol parametreleri (PID ve Feed Forward değerleri) sürekli düzenlenir. Sabit yük kuvvetleri vermeye dayalı kolay bir kalibrasyon menüsü de yazılımda bulunmaktadır. Bunlardan ayrı olarak, test sonuçlarının analizinin yapıldığı, üzerinde işlemlerden geçilebildiği ve raporlamanın oluşturulduğu grafiksel bir ara yüz olan uData da müşterilere ücretsiz olarak verilir.

Teknik Özellikler   1

Test Tipi

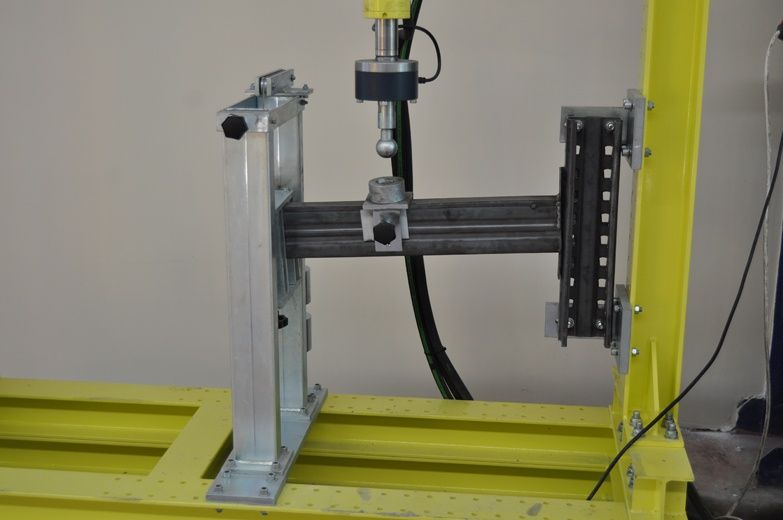

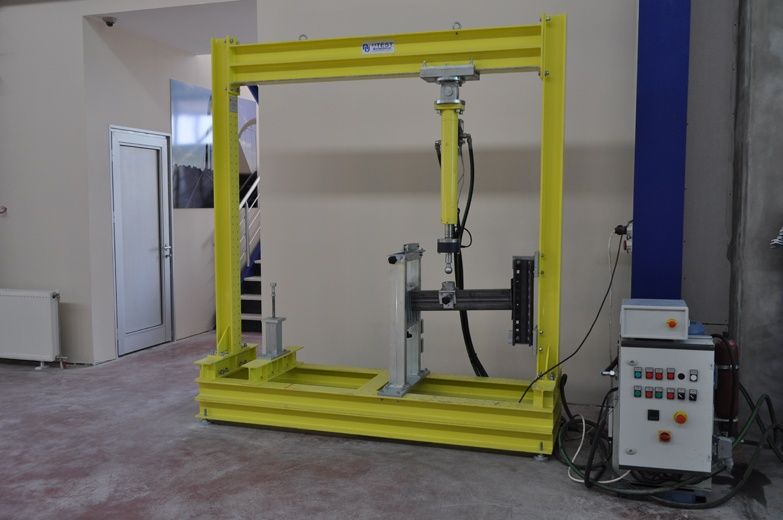

Kiriş bağlantı noktaları eğilme testleri (TS EN 15512-2009 Bölüm A2.4),

Kiriş bağlantı noktaları gevşeme testi (TS EN 15512-2009 Bölüm 5.3.2),

Kiriş bağlantı noktaları kesme testi  (TS EN 15512-2009 Bölüm 5.3.2)

Piston Kapasitesi

2000 kN (çift etkili)

Piston Stroku

450 mm

Yatay Test Alanı

2000 mm

Dikey Test Alanı

100-650 mm

Teknik Özellikler   2

Test Tipi

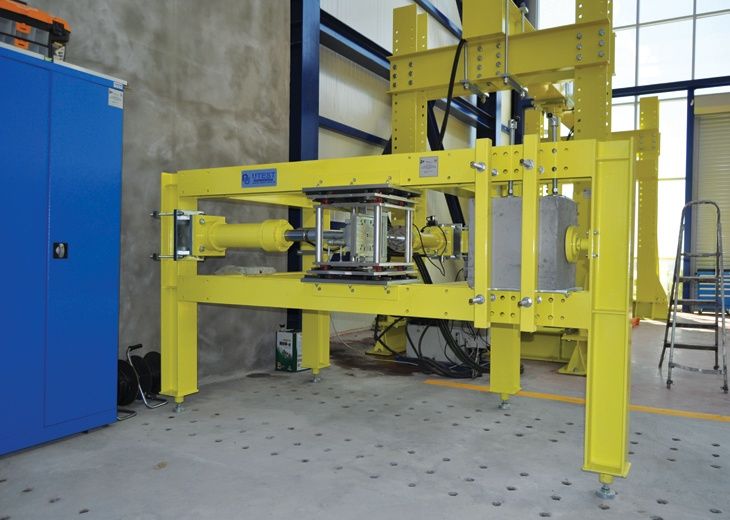

Zemin Bağlantı Testleri

TS EN 15512. 2009, Bölüm A 2.7

Piston Kapasitesi

200 kN (Dikey yük - çift etkili) 100 kN (Yatay Yük - çift etkili)

Piston Stroku

200 mm (Dikey yük)  200 mm (Yatay Yük)

Teknik Özellikler   3

Test Tipi

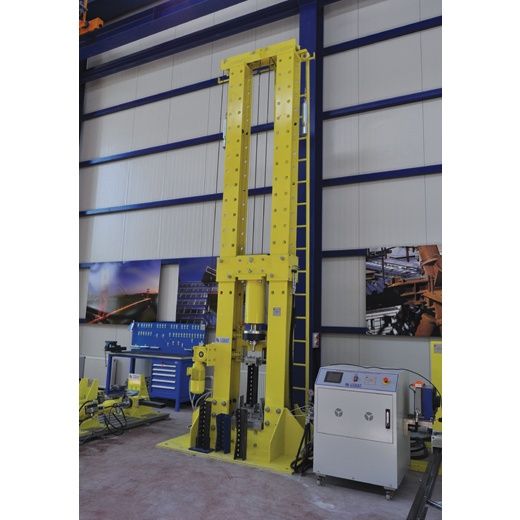

Saplama Kolon Deneyi, Dikine Sıkıştırma Deneyleri

Dik Uç Deneyleri, TS EN15512 : 2009 Bölüm A2.1.2

Piston Kapasitesi

1000kn  Çift Etkili

Piston Stroku

250 mm Profil ve Dik Uzunluk Test Esnasında

200 mm’ den 3000 mm uzatılabilir.

Teknik Özellikler   4

Test Tipi

Kiriş Kolon Bağlantı Noktası  Yorulma Testi

Piston Kapasitesi / Stroku

10 kN / 100 mm  Çift Etkili  ( 2 adet Kiriş-Kolon Bağlantı Yükü Testi )

100 kN / 100 mm Çift Etkili (Kolon Yük Testi )

Hidrolik Aktuatör

50 kN / +/- 120 mm , 5 L / Dak.  ( 2 adet Kiriş Uçları Yük Simulasyonu)

Teknik Özellikler   5

Test Tipi

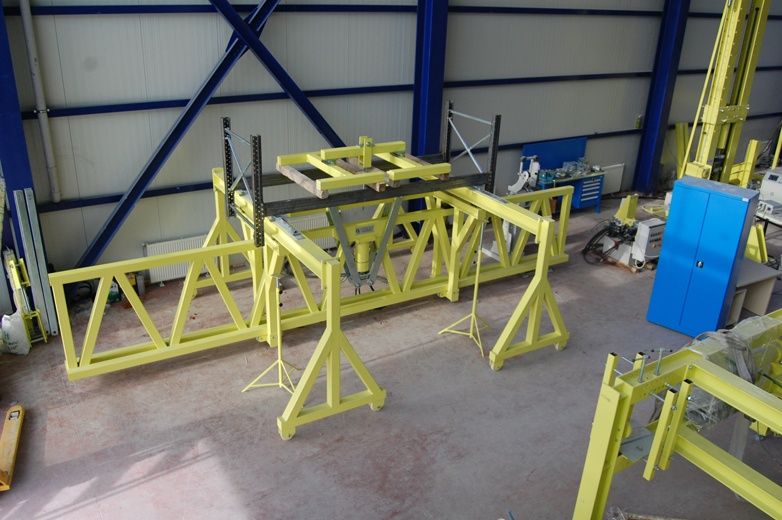

Dik Kesme Bükülme Deneyi TS EN 15512 ,2009

Kiriş Eğilme Deneyi TS EN 15512 ,2009

Piston Kapasitesi

500 kN ( Çift Etkili )

Piston Stroku

200 mm

Yatay Test Alanı

200 mm

Dikey Test Alanı

6000 mm  X 3000 mm
