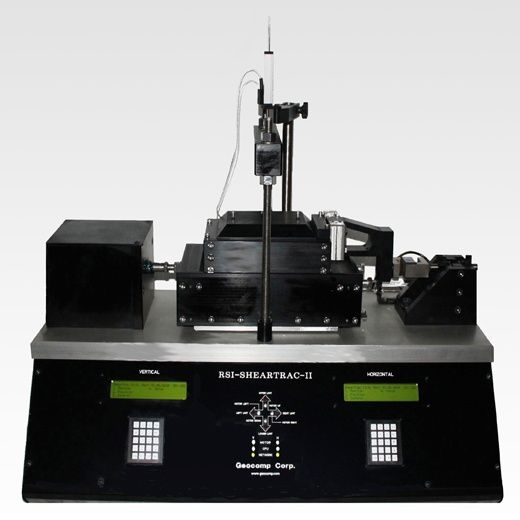

Kaya Kesme Deney Sistemi

Ürün Kodu

RSI-ShearTrac-II

Kaya kesme ara yüz sistemi, doğal ve yapay kaya birleşim noktalarında 83 mm çapa kadar kaya karot numuneleri üzerinde,  konsolidasyon ve kesme deneyi yapabilmektedir. Cihaz toprak, direkt kesme ve artık/kalıntı direnci deneyleri dışında, 150x150 mm’ye kadar toprak ve geosentetik numunelerinde arayüz sürtünme özelliklerinin belirlenmesinde de kullanılabilir.

Sistemde dikey ve yatay yükleri kontrol edip uygulayan bilgisayar kontrollü hassas adımlı motorlar, deplasman ve yük ölçerler yer almaktadır. Sistemin elektroniği verileri gerçek zamanlı kontrol etmekte ve göstermektedir. Bilgisayar yazılımı en güncel Windows işletim sistemlerinde çalışmaktadır. Cihaz elektroniği deneyi kontrol etmekte ve deney verilerini gerçek zamanlı gösterebilmektedir. Ayrıca sistem, kullanıcıya,  deneyin herhangi bir aşamasında deney parametrelerini ve süreçlerini değiştirme olanağı sağlamaktadır.

Bu anahtar teslimi sistemde, tüm deney verilerini kaydeden, cihaz ayarlarının ve deney parametrelerinin seçilmesini sağlayan ve standartlara uygun mühendislik hesaplamalarıyla onların mevcut standartlara uygun tablo ve grafiklerle raporlanmasını sağlayan donanım ve yazılımlar bulunmaktadır.

Model

RSI-Sheartrac II / 13 kN gövde kapasitesi

Uygulanabilir Test Standartları
  • ASTM D-5607
  • ASTM D-3080/ AASHTO T236
  • ASTM D-5321
  • ASTM D-2435/ AASHTO T216
Kullanıcı Faydaları
  • Asgari yatak sürtünmesi için, özel lineer rulmanlar.
  • Mesafe aşımını engellemek için iki adet devre kesici anahtar.
  • 16 bit çözünürlüklü entegre 4 kanal veri toplama özelliği.
  • Bilgisayarsız çalışabilme özelliği.
  • 75mm kapasiteli ve 0.002mm çözünürlüklü yatay deplasman ölçer.
  • 50mm kapasiteli ve 0.002mm çözünürlüklü dikey deplasman ölçer.
  • 11kN kapasiteli iki adet üniversal yük hücresi
  • Dakikada 0.00003 ila 15mm arasında hassas deplasman oranı kontrol olanağı.
  • Otomatik veri görüntüleme ve deney kontrolü için entegre elektronik kontrol sistemi.
  • Windows XP, Vista ve 7’ye uygun kullanıcı dostu ara yüz.
  • Tam otomatik artımlı konsolidasyon, direkt, artık ve ara yüz kesme testleri seçenekleri.
Aksesuarlar
  • GeoNETTM-PC - RSI-Sheartrac sistemini bilgisayara bağlamak için gerekli kart ve kablo.
  • RSI-SHEAR - Yük veya deplasman kontrollü olarak konsolidasyon, direkt ve artık kesme deneylerini tam otomatik yapabilen yazılım paketi.
  • SHEAR:REPORT - Düzenleme/Raporlama yazılım paketi.
  • 150mm kesme halkaları - Direkt, artık ve ara yüz kesme testleri için.
Teknik Özellikler

Kapasite              13kN (3.000 lbs.)

Motor                  Entegre kontrollü hassas adımlı motor

Dikey Motor      Dikey yük için entegre kontrollü hassas adımlı motor

Yatay Motor      Yatay yük için entegre kontrollü hassas adımlı motor

Hız Aralığı            0.00003-15mm/dak

Yatay Hareket   75mm, 0.002mm çözünürlük.

Dikey Hareket   50mm, 0.002mm çözünürlük.

Güç                       110/220V, 50/60Hz, 1 faz

  Ebat Ağırlık
RSI-II      432*902*900mm      125kg
