Utest Malzeme Test Cihazları

Tam Otomatik Numune Yüzey Aşındırma Cihazı

Ürün Kodu

UTC-1040

Otomatik Numune Yüzey Aşındırma Cihazı,

220-240 V 50-60 Hz

UTC-1042

Aşındırma taşı, UTC-1040 ve UTC-1035 için

UTC-1043

Numune Kızağı,

Ø:38 ile 100 mm arası çaplı silindir numuneler için.

UTC-1044

Su Tutma Panel Seti,

UTC-1040 ve UTC-1035 Cihazları için.

UTC-1048

Su Tutma Paneli, Ø160mm silindir numuneler için.

UTC-1040 ve UTC-1035 Cihazları için.

Standartlar

TS EN 12390-1, 12390-3, 12504-1; ASTM C 31, C39, C42, C192, C617

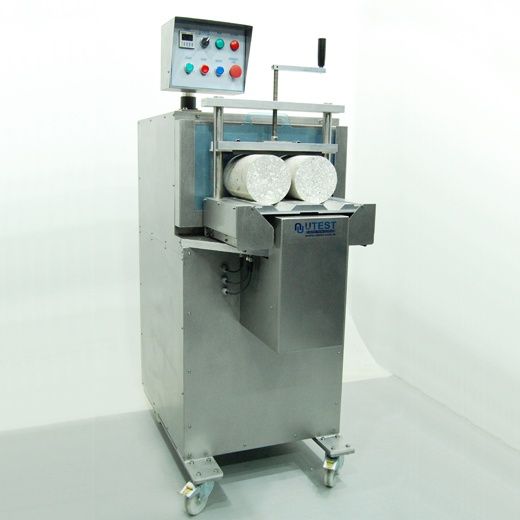

UTC-1040 Otomatik Numune Yüzey Aşındırma Cihazı, silindir şekilli beton numunelerinin (Yapıdan kesilerek çıkarılmış karot dahil), TS EN ve ASTM standartlarına uygun olarak basınç dayanım deneyi için hazırlanmasında kullanılır.

Silindir şekilli numunelerin, basınç dayanım deneyi için, hızlı, kolay ve hatasız bir şekilde hazırlanmasında, basınç uygulanacak yüzeylerin paralelliğini ve yüzey düzgünlüğünü garanti eden yöntem aşındırmadır.

Numune boyutuna uygun kızak ve su tutma paneli kullanılarak, aynı anda 38 ile 100 mm arası çapa sahip üç adet silindir numunesinin veya 150-160 mm çapa sahip iki adet silindir numunesinin deneyde yük uygulanacak yüzeyleri aşındırabilir. Numune uzunluğu en az 70 mm olmalıdır.

Basınç dayanım deneyi uygulanacak, TS EN ve ASTM standartlarına uygun bir silindir numunede, basınç uygulanacak yüzeylerin düzlükten sapması en fazla 0,05 mm, yan yüzün, alt ve üst yüzeylere göre diklikten sapması en fazla 0,50 olmalıdır.

Aşındırma süresi kullanıcı tarafından 50 ile 400 saniye arasında seçilebilir. Optimum aşındırma süresi, cihaza bağlı silindir numunelerinin bir kenarı için 90 ile 100 saniye arasıdır.

Numunenin bağlandığı kızak,  tam otomatik olarak çift yönlü hareket eder. İş sağlığı ve güvenliğine uygun ergonomik tasarım, kullanıcının su ve toza maruz kalmasını engeller

Numuneler, kızağa kolayca bağlanabilir. Kızak ve su tutma panelleri herhangi bir ekipman kullanılmadan kolayca değiştirilebilir.

Kilitlenebilir tekerlekler yardımı ile kolay yer değiştirebilir.

Hafif olması için cihazın gövde iskeleti alüminyumdan, dış sacı ise korozyon direnci için paslanmaz çelikten üretilmiştir.

Küp numuneler veya farklı çaptaki silindir numuneler için su tutma panelleri ayrıca sipariş edilmelidir.

Otomatik Numune Yüzey Aşındırma Cihazı aşağıdakiler ile birlikte verilmektedir.

  • Aşındırma taşı
  • Numune Kızağı, Ø:38 ile 100 mm arası çaplı silindir numuneler için
  • Su Tutma Panel Seti

              (Ø150mm, Ø100mm, Ø75mm ve Ø50mm lik numunelere uygun 4 panelden oluşur)

Boyutlar

 730x1080x1510 mm

Ağırlık (yaklaşık)

260 kg

Güç

1850 W

Beton silindir numunelerinin basınç dayanım deneyi için hazırlanması

TS EN 12390-1, 12390-3;

ASTM C31, C39, C192,

C617

Basınç uygulanacak

yüzeylerin düzlükten

sapması en fazla 0,05 mm

Yapıdan kesilerek çıkartılan

beton karot numunelerinin

basınç dayanım deneyi için

hazırlanması

TS EN 12504-1, 12390-1,

12390-3; ASTM C42, C39



Yan yüzün, alt ve üst

yüzeylere göre diklikten

sapması en fazla 0,5°
