Utest Malzeme Test Cihazları

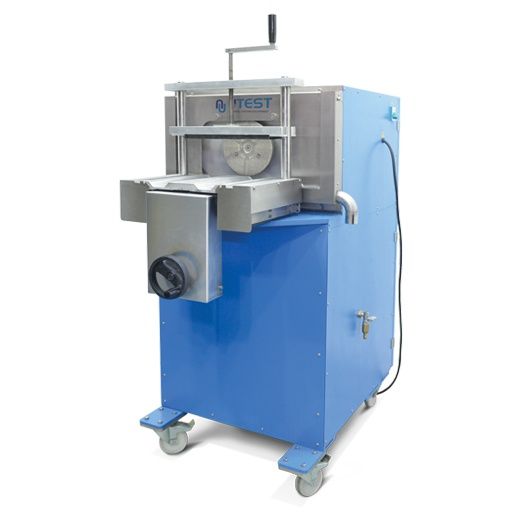

Yarı Otomatik Numune Yüzey Aşındırma Cihazı

Ürün Kodu

UTC-1035

Yarı- Otomatik Numune Yüzey Aşındırma Cihazı,

220-240 V 50-60 Hz

UTC-1042

Aşındırma taşı, UTC-1040 ve UTC-1035 için

UTC-1043

Numune Kızağı,

Ø:38 ile 100 mm arası çaplı silindir numuneler için.

UTC-1044

Su Tutma Panel Seti,

UTC-1040 ve UTC-1035 Cihazları için.

UTC-1048

Su Tutma Paneli, Ø160mm silindir numuneler için.

UTC-1040 ve UTC-1035 Cihazları için.

Standartlar

TS EN 12390-1, 12390-3, 12504-1; ASTM C 31, C39, C42, C192, C617

UTC-1040 Yarı-Otomatik Numune Yüzey Aşındırma Cihazı, silindir şekilli beton numunelerinin (Yapıdan kesilerek çıkarılmış karot dahil), TS EN ve ASTM standardlarına uygun olarak basınç dayanım deneyi için hazırlanmasında kullanılır.

UTC-1035 Yarı-Otomatik Aşındırma Cihazı ile, UTC-1040 Otomatik Aşındırma Cihazı arasındaki tek fark, numune kızağının çift yönlü olarak kullanıcı tarafından hareket ettirilmesidir. Yarı otomatik cihazda, kızak hareketi dışında, tüm aşındırma işlemi otomatiktir

Silindir şekilli numunelerin, basınç dayanım deneyi için, hızlı, kolay ve hatasız bir şekilde hazırlanmasında, basınç uygulanacak yüzeylerin paralelliğini ve yüzey düzgünlüğünü garanti eden yöntem aşındırmadır.

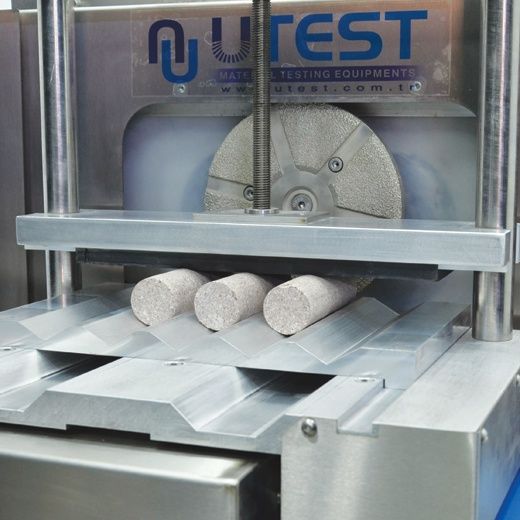

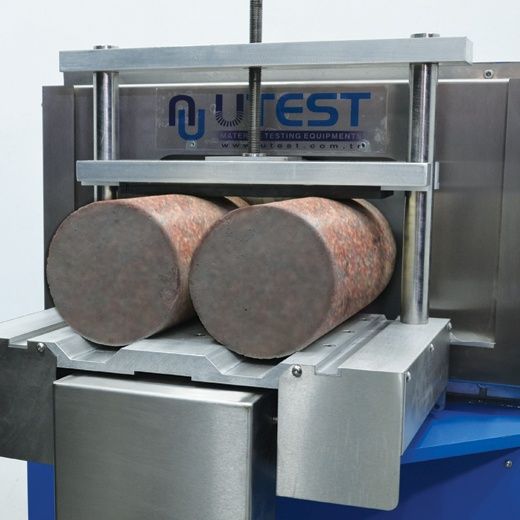

Numune boyutuna uygun kızak ve su tutma paneli kullanılarak, aynı anda 38 ile 100 mm arası çapa sahip üç adet silindir numunesinin veya 150-160 mm çapa sahip iki adet silindir numunesinin deneyde yük uygulanacak yüzeyleri aşındırabilir. Numune uzunluğu en az 70 mm olmalıdır.

Basınç dayanım deneyi uygulanacak, TS EN ve ASTM standardlarına uygun bir silindir numunede, basınç uygulanacak yüzeylerin düzlükten sapması en fazla 0,05 mm, yan yüzün, alt ve üst yüzeylere göre diklikten sapması en fazla 0,50 olmalıdır.

Aşındırma yönünde, kullanıcı tarafından uygulanması önerilen optimum devir sayısı,   5-6 devir/dakika dır.

İş sağlığı ve güvenliğine uygun ergonomik tasarım, kullanıcının su ve toza maruz kalmasını engeller. Numuneler, kızağa kolayca bağlanabilir. Kızak ve su tutma panelleri, herhangi bir ilave ekipman kullanılmadan kolayca değiştirilebilir.

Kilitlenebilir tekerlekler yardımı ile kolay yer değiştirebilir.

Hafif olması için cihazın gövde iskeleti alüminyumdan, dış sacı ise korozyon direnci için paslanmaz çelikten üretilmiştir.

Küp numuneler veya farklı çaptaki silindir numuneler için su tutma panelleri ayrıca sipariş edilmelidir.

Yarı-Otomatik Numune Yüzey Aşındırma Cihazı aşağıdakiler ile birlikte verilmektedir.

  • Aşındırma taşı
  • Numune Kızağı, Ø:38 ile 100 mm arası çaplı silindir numuneler için
  • Su Tutma Panel Seti

(Ø150mm, Ø100mm, Ø75mm ve Ø50mm lik numunelere uygun 4 panelden oluşur)

Beton silindir numunelerinin basınç dayanım deneyi için hazırlanması

TS EN 12390-1

TS EN 12390-3   ASTM  C31

ASTM C39

ASTM C192     ASTM C-617

Basınç uygulanacak yüzeylerin düzlükten sapması en fazla 0,050 mm

Yapıdan kesilerek çıkartılan beton karot numunelerinin basınç dayanım deneyi için hazırlanması

TS EN 12504-1

TS EN 12390-1

TS EN 12390-3 ASTM C42

ASTM C39

Yan yüzün, alt ve üst yüzeylere göre diklikten sapması en fazla 0.50



Boyutlar

 730x1080x1500 mm

Ağırlık (yaklaşık)

280 kg

Güç

1850 W
