Utest Malzeme Test Cihazları

Donatı Tespit Cihazı

Ürün Kodu

UTC-2080    Donatı Tespit Cihazı
UTC-2082    Donatı Tespit Cihazı   & Monitör
UTC-2085    X-Scan Donatı Tespit Cihazı   & Monitör

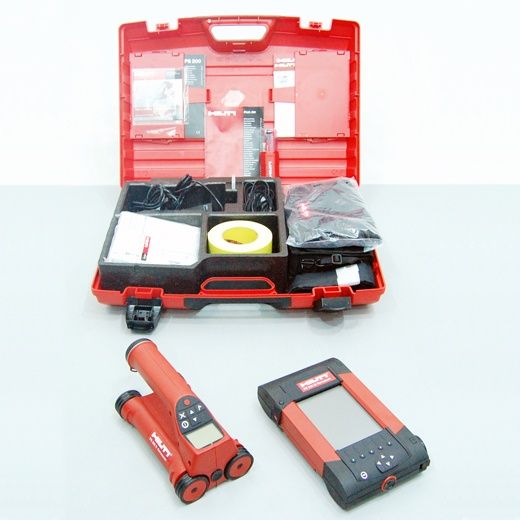

UTC-2080 ve UTC-2082 tüm inşaat yapılarında donatının pozisyonunun, derinliğinin ve çapının tespitinde kullanılır ve elde edilen sonuçlar UTC-2082'nin monitöründe görüntülenebilir. UTC-2082 Donatı Tespit Cihazı ve Monitörü taşınabilir, hızlı ve kolay kullanılabilen bir cihazdır. Cihaz ile elde edilen veriler kızılötesi aracıyla monitöre ve USB port vasıtasıyla monitörden bilgisayara aktarılır.

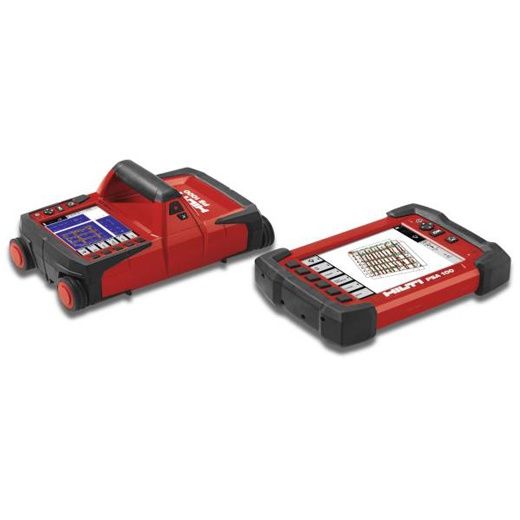

UTC-2085 X-Scan Donatı Tespit Cihazı ve Monitörü taşınabilir, hızlı ve kolay kullanımlı bir sistem olup beton yapılarda 30 cm derinliğe kadar nesnelerin yerinin belirlenmesinde kullanılır. Yapısal analiz için komple bir sistemdir. Belirlenen donatılar 3 Boyutlu imaj olarak UTC-2085 X-Scan Donatı Tespit Cihazı & Monitöründe görüntülenebilir.

ÖZELLİKLER
  • Büyük alanların hızlı ve kolay tarayabilme
  • 30 m uzunluğa kadar özel tarama özelliği
  • İnfrared bağlantı ile cihazdan monitöre veri aktarımı
  • Kablosuz tarayıcı sayesinde maksimum hareket özgürlüğü
  • Anında donatının yüksek çözünürlüklü görüntüsü
UYGULAMALAR
  • Donatı doğrulama ve analizi
  • Yapısal tamiratlar için büyük alanlarda paspayı kontrolü
  • Yapı kabul denetimleri ve kalite kontrol
  • Kritik donatı zararlarından korunma
  • Karot alma ve delme işlemlerinde oluşabilecek zaralardan korunma
  • Bilgisayara aktarılan verilerin değerlendirmesi ve raporlanması

Teknik Özellikler

UTC-2080

UTC-2085

Maksimum Algılama Derinliği

180 mm

(36 mm donatı çapı)

300 mm taban malzeme durumuna (kuru yada ıslak) nesne sınıfına bağlı olarak

Yer Belirleme Doğruluğu

3 mm

+/- 10 mm

Paspayı tespiti için maksimum derinlik

160 mm

(at 36 mm rebar diameter)

-

Donatı çapı tespiti için maksimum derinlik

60 mm

-

Yanyana iki nesne için minumun derinlik

-

40 mm

Maksimum tarama hızı

0.5 m/s

0.5 m/s

Derinlik göstergesi doğruluğu

-

< 100 mm: +/- 10 mm

> 100 mm: +/- 15%

Pil ile çalışma süresi

8h

4h

Ekran

LCD

LCD

Toz ve su koruma

IP54

IP54

Çalışma sıcaklık aralığı

-10 °C  - (+50 °C)

-15 °C  - (+50 °C)

Tarayıcı Boyutları

260x132x132 mm

318x143x190.1 mm

Tarayıcı Ağırlık

1.4 kg

2.45 kg

Monitör Boyutlar

264x57x152 mm

292x292x207.5 mm

Monitör Ağırlık

1,4 kg

2,26 kg
