Tam Otomatik Numune Yüzey Aşındırma Cihazı

Ürün Kodu

UTC-1040

Otomatik Numune Yüzey Aşındırma Cihazı,

220-240 V 50-60 Hz

UTC-1042

Aşındırma taşı, UTC-1040 ve UTC-1035 için

UTC-1043

Numune Kızağı, Ø:38 ile 100 mm arası çaplı

silindir numuneler için.

UTC-1044

Su Tutma Panel Seti, UTC-1040 ve UTC-1035

cihazları için.

UTC-1048

Su Tutma Paneli, Ø160mm silindir numuneler için.

UTC-1040 ve UTC-1035 cihazları için.

Standartlar

TS EN 12390-1, 12390-3, 12504-1; ASTM C 31, C39, C42, C192, C617, D4543

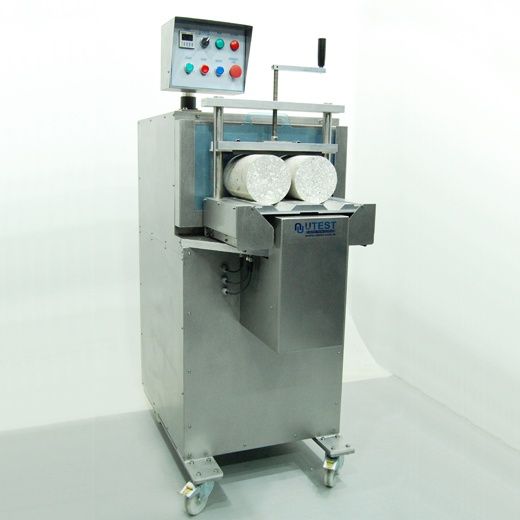

UTC-1040 Otomatik Numune Yüzey Aşındırma Cihazı, silindir şekilli beton numunelerinin (Yapıdan kesilerek çıkarılmış karot dahil), TS EN ve ASTM standardlarına uygun olarak basınç dayanım deneyi için hazırlanmasında kullanılır.

Silindir şekilli numunelerin, basınç dayanım deneyi için, hızlı, kolay ve hatasız bir şekilde hazırlanmasında, basınç uygulanacak yüzeylerin paralelliğini ve yüzey düzgünlüğünü garanti eden yöntem aşındırmadır.

Numune boyutuna uygun kızak ve su tutma paneli kullanılarak, aynı anda 38 ile 100 mm arası çapa sahip üç adet silindir numunesinin veya 150-160 mm çapa sahip iki adet silindir numunesinin deneyde yük uygulanacak yüzeyleri aşındırabilir. Numune uzunluğu en az 75 mm olmalıdır.

Cihaz seçilen numune boyutuna bağlı olarak aşındırma ve numune ilerleme hızını otomatik olarak ayarlamaktadır. Cihazda aşındırma işlemi sırasında kullanılan su etrafa saçmadan tahliye edebilecek su tahliye sistemi bulunmaktadır.

Cihazda aynı anda 2 adet 150x300 mm silindir, 3 adet 50 mm ila 100 mm arası çaplı (uzunluğu en az 75 mm olan) silindir veya bir adet 150 mm küp numune yüzeyi düzeltilebilir.

Cihazla birlikte 100x200 mm, 150x300 mm silindir ve 150x150 mm  küp numuleri için gerekli adaptorler  verilir.

Basınç dayanım deneyi uygulanacak, TS EN ve ASTM standardlarına uygun bir silindir numunede, basınç uygulanacak yüzeylerin düzlükten sapması en fazla 0,05 mm, yan yüzün, alt ve üst yüzeylere göre diklikten sapması en fazla 0,50 olmalıdır.

Aşındırma süresi kullanıcı tarafından 50 ile 400 saniye arasında seçilebilir. Optimum aşındırma süresi, cihaza bağlı silindir numunelerinin bir kenarı için 90 ile 120 saniye arasıdır.

Cihazda her iki yüzey aşındırıldığında paralellik doğruluğu 1,5 mm den az dır.

Cihazda kolay hareket ve kullanım için kontrol ünitesi 360 derece yatay dönebilmeli ve tekerlekleri vardır.

Numunenin bağlandığı kızak,  tam otomatik olarak çift yönlü hareket eder. İş sağlığı ve güvenliğine uygun ergonomik tasarım, kullanıcının su ve toza maruz kalmasını engeller

Numuneler, kızağa kolayca bağlanabilir. Kızak ve su tutma panelleri herhangi bir ekipman kullanılmadan kolayca değiştirilebilir.

Kilitlenebilir tekerlekler yardımı ile kolay yer değiştirebilir.

Hafif olması için cihazın gövde iskeleti alüminyumdan, dış sacı ise korozyon direnci için paslanmaz çelikten üretilmiştir.

Küp numuneler veya farklı çaptaki silindir numuneler için su tutma panelleri ayrıca sipariş edilmelidir.

Otomatik Numune Yüzey Aşındırma Cihazı aşağıdakiler ile birlikte verilmektedir.

  • Aşındırma taşı
  • Numune Kızağı, Ø:38 ile 100 mm arası çaplı silindir numuneler için
  • Su Tutma Panel Seti
     (Ø150mm, Ø100mm, Ø75mm ve Ø50mm lik numunelere uygun 4 panelden oluşur)

Boyutlar

1065x670x1550 mm

Ağırlık (yaklaşık)

250 kg

Güç

1850 W

Beton silindir numunelerinin basınç dayanım deneyi için hazırlanması

TS EN 12390-1

TS EN 12390-3

ASTM  C31

ASTM C39

ASTM C192        ASTM C-617

Basınç uygulanacak yüzeylerin düzlükten sapması en fazla 0,050 mm

Yapıdan kesilerek çıkartılan beton karot numunelerinin basınç dayanım deneyi için hazırlanması

TS EN 12504-1

TS EN 12390-1

TS EN 12390-3

ASTM C42

ASTM C39

Yan yüzün, alt ve üst yüzeylere göre diklikten sapması en fazla 0.50
